デッドシャフト カバーの取り付け

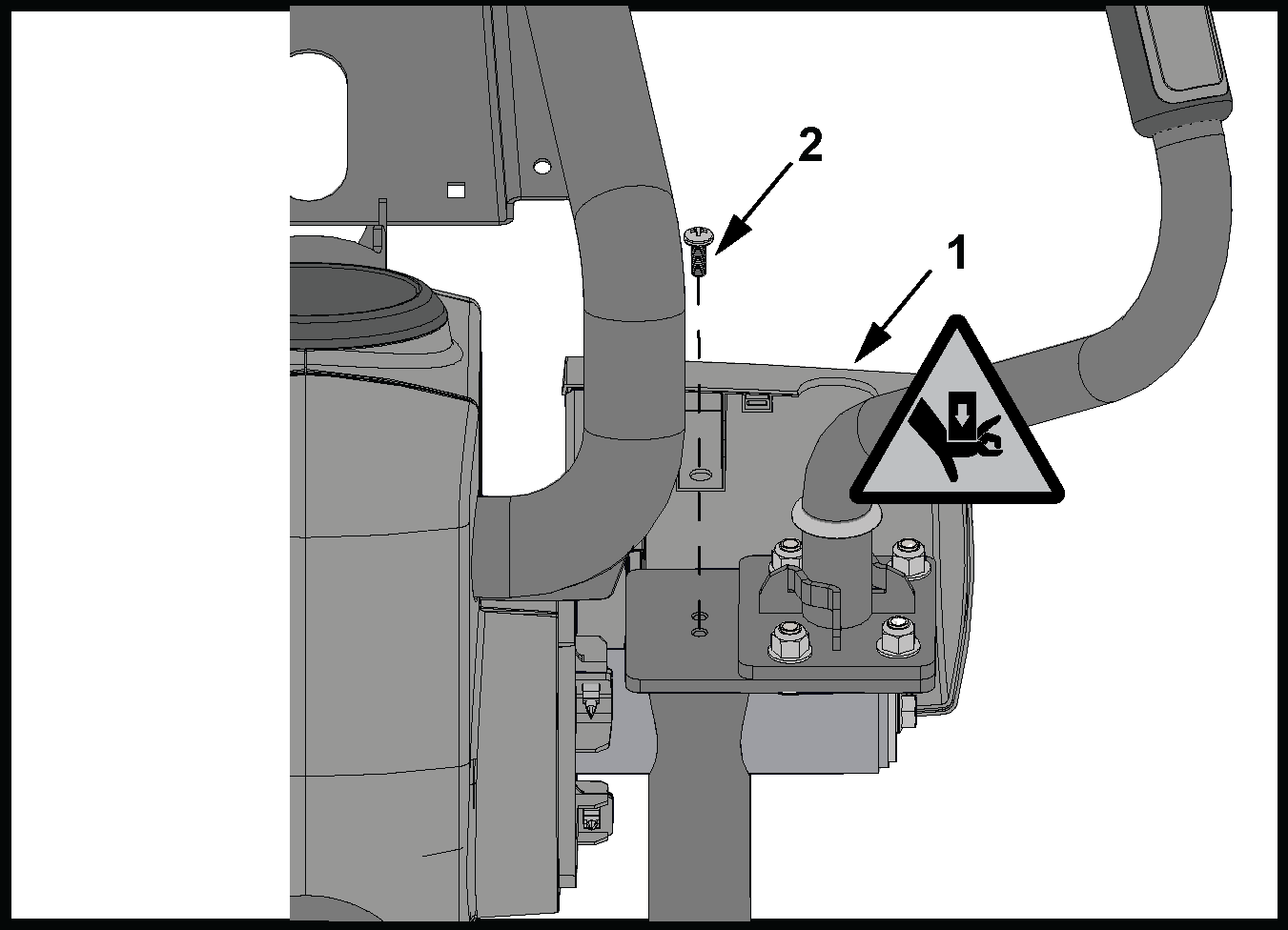

  1. 1 本のネジを使って、リヤ デッドシャフト カバーをロッカーアームにしっかりと固定します。
    注記: ねじの位置に保護用のマスキングが貼られている場合は、マスキングを剥がすか、マスキングを通してねじを押し込みます。
    項目 説明 数量
    1 デッドシャフト カバー、リヤ 2
    2 M6 X 16 プラスなべ頭ネジ 2
    1.5 Nm （13.3 インチポンド）
  2. グロメットをリヤ デッドシャフト カバーに取り付けます。フロント デッドシャフト カバーをリヤ デッドシャフト カバーに固定します。
    項目 説明 数量
    1 デッドシャフト カバー、フロント 2
    2 グロメット 4
  3. 2 本のネジと 2 つのグロメットを使って、フロント デッドシャフト カバーをリヤ デッドシャフト カバーにしっかりと固定します。
  4. ガスケットの位置がカバーの上にくるようにします。
    項目 説明 数量
    1 M4.2 X 19 プラスなべ頭ネジ 4
    2 ガスケット （部品に既に装備されています） 2
    1.1 Nm （ 9.7 インチポンド）
    注記: フロント デッドシャフト カバーとリヤ デッドシャフト カバーを逆方向に回す動きを何度か繰り返して、ロッカーアームにしっかりと固定してください。最初のロッカーアームに取り付けたフロントカバーが、もう 1 本のロッカーアームのリヤカバーになります。
