Life Fitness

Symbio™ 直立式健身车和 Symbio™ 家用直立式健身车

装配说明

Symbio Upright LifeCycle® / Symbio Home Upright LifeCycle® and Symbio Upright SwitchCycle / Symbio Home Upright SwitchCycle

1022787-0003 AC

Cover Image

i 公司总部

  • Columbia Centre III, 9525 Bryn Mawr Avenue, Rosemont, IL 60018 • U.S.A.
  • 847.288.3300 • 传真：847.288.3703
  • 服务部电话：800.351.3737（美国和加拿大境内免费）
  • 全球网站：www.lifefitness.com
世界各地办事处

美洲

北美洲

Life Fitness、 LLC

欧洲、中东和非洲 (EMEA)

比利时、荷兰和卢森堡

Life Fitness (Atlantic) B.V.

所有其他欧洲、中东和非洲国家以及位于欧洲、中东和非洲的分销商公司*

Life Fitness (Atlantic) B.V.

巴西

Life Fitness Brasil

英国

Life Fitness UK LTD

  • Unit 109ª
  • Lancaster Way Business Park
  • Ely, Cambs, CB6 3NX
  • 电话：办公室 (+44) 1353.666017
  • 客户支持 (+44) 1353.665507
  • 服务部电子邮箱：uk.support@lifefitness.com
  • 销售/市场部电子邮箱：life@lifefitness.com

亚太地区 (AP)

日本

Life Fitness Japan, Ltd

拉丁美洲和加勒比海地区*

Life Fitness、 LLC

德国、奥地利和瑞士

Life Fitness Europe GMBH

香港

Life Fitness Asia Pacific LTD



西班牙

Life Fitness IBERIA

所有其他亚太地区国家和位于亚太地区的分销商公司*

Life Fitness Asia Pacific LTD

*请访问 www.lifefitness.com 查看当地代表或分销商/代理商

ii 用户与服务文件链接

https://lfn.fit/KnowledgeBase

https://lfn.fit/PartStore

Additional information is available online using the links above.

English

.تتوفر معلومات إضافية على الإنترنت باستخدام الرابط أعلاه

Arabic, Saudi Arabia, Primary

点击上面的链接可在线获取更多信息。

Chinese, Simplified, Primary

Flere oplysninger er tilgængelige online gennem linket ovenfor.

Danish

Bijkomende informatie is online beschikbaar via bovenstaande link.

Dutch

Vous trouverez plus d'informations en ligne à l'aide du lien ci-dessus.

French

Zusätzliche Informationen finden Sie online über den oben angegebenen Link.

German

Ulteriori informazioni sono disponibili online utilizzando il link sopra riportato.

Italian

追加情報は上記リンクを使用してオンラインで利用可能です。

Japanese

상기 링크를 통해 온라인에서 추가 정보를 볼 수 있습니다.

Korean

Informações adicionais estão disponíveis on-line, através do link acima.

Portuguese, Brazil, Primary

Дополнительная информация доступна в интернете по ссылке, указанной выше.

Russian

Mediante el enlace anterior podrá acceder a información adicional en línea.

Spanish

Ytterligare information finns online genom att använda länken ovan.

Swedish

İnternet üzerinden daha fazla bilgi edinmek için yukarıdaki bağlantıyı kullanabilirsiniz.

Turkish

.هناك معلومات إضافية متاحة على الإنترنت باستخدام الرابط أعلاه

Arabic,Standard, Secondary

Informazio osagarria eskuragarri dago goiko estekaren bidez.

Basque

Допълнителна информация можете да намерите онлайн, като използвате връзката по-горе.

Bulgarian

Mitjançant l'enllaç anterior podreu accedir a informació addicional en línia.

Catalan

使用上面的連結線上提供額外資訊。

Chinese, Traditional, Secondary

Dodatne informacije možete pronaći na internetu sljedeći vezu iznad.

Croatian

ከላይ የተቀመጠውን አገናኝ(ሊንክ) በመጠቀም መረጃዎች ኦንላይን ያገኛሉ፡፡

Ethiopian

Lisätietoja on saatavissa verkosta käyttämällä yllä olevaa linkkiä.

Finnish

Wubetumi anya nsɛm afoforo aka ho wɔ wɛbsait so denam asɛm a ɛwɔ atifi hɔ a wubemia so so.

Ghana

Πρόσθετες πληροφορίες είναι διαθέσιμες ονλάιν χρησιμοποιώντας το σύνδεσμο παραπάνω.

Greek

.מידע נוסף אפשר לקבל באינטרנט באמצעות הקישור לעיל

Hebrew

További információ elérhető online, a fenti hivatkozás segítségével.

Hungarian

Viðbótarupplýsingar eru fáanlegar á netinu með því að smella á tengilinn hér fyrir ofan.

Icelandic

Plus indicium per superum situm potes invenire.

Latin

മുകളിലുള്ള ലിങ്ക് ഉപയോഗിച്ച് ഓൺലൈനിൽ കൂടുതല് വിവരങ്ങൾ ലഭ്യമാണ്.

Malayalam

Ytterligere informasjon er tilgjengelig på nettet via linken ovenfor.

Norwegian Nyorsk

Dodatkowe informacje są dostępne online pod powyższym odnośnikiem.

Polish

Informações adicionais estão disponíveis online a usar o link acima.

Portuguese, Portugal, Secondary

Informații suplimentare sunt disponibile online, utilizând link-ul de mai sus.

Romanian

Dodatne informacije dostupne su na mreži putem gornjeg linka.

Serbian

Ďalšie informácie sú dostupné online na vyššie uvedenom odkaze.

Slovak

TradeMarkList Gym Wipes，纯绿色 24 片装，Polar

Life Fitness® 是注册商标。

Gym Wipes® 是 2XL Corporation 的注册商标。PureGreen 24 是 Pure Green 的商标。 Polar® 是 Polar Electro Inc的注册商标。

章 1: 附加信息

章 2: 准备开始

2.1: 安全说明

在使用本产品之前，请务必阅读所有说明。

小心: 对本设备进行任何更改或改造将使产品保修失效。
警告: 不当使用或过度使用健身设备，都可能给健康造成伤害。Life Fitness 强烈建议在开始健身计划之前做一次全面体检，特别是用户家族史中有患高血压或心脏病的先例，或用户年龄超过 45 岁、吸烟、胆固醇高、肥胖或过去几年未进行过定期锻炼。如在健身过程中出现昏厥、眩晕、疼痛或气短，用户必须立即停止锻炼。
警告: 为降低灼伤、起火、触电或受伤的风险，务必将各产品连接到正确接地的插座。
警告: 心率监测系统可能不准确。运动过度可能导致使用者严重受伤，甚至死亡。如果感到头晕，应立即停止锻炼。
警告: 切勿用做拉伸或系上绳带或附加其它设备。
警告: 将电池放在儿童接触不到的地方。

某些胸带可能包含可拆卸电池。

  • 吞咽电池可在短短 2 小时内导致严重受伤或死亡，因为会产生化学灼伤，并且食道可能会穿孔。
  • 如果怀疑您的孩子将电池吞入肚中，请立即致电当地的毒物控制中心，寻求快速的专家建议。
  • 检查设备，并确保电池盒正确固定，例如螺钉或其它机械紧固件已拧紧。如果电池盒未固定，请不要使用。
  • 立即安全处理用过的纽扣电池。扁电池同样很危险。
  • 告诉他人纽扣电池的风险以及如何让孩子保持安全。
警告: 健身车最宽部位应与其两侧的物体保持 16 英寸/41 厘米的距离。确保健身车前方或后方与任何其他物体至少保持 3 英尺/0.9 米的距离，在靠近设备的方向上至少保持 2 英尺/0.6 米。
警告: This product can expose you to chemicals including 1,3-butadiene, which is known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.
警告: 设备不使用时应锁定。
危险: 为降低触电或移动部件所致受伤的风险，在清洁或进行任何维护活动之前务必拔下产品的电源插头。
  • Life Fitness 不保证也不担保 Life Fitness 品牌下产品所使用的组件部件不含乳胶。这些产品的用户必须采取一切必要的预防措施，以防止可能导致不良乳胶反应的意外接触。
  • 切勿使用电源线或电源插头破损以及曾经掉落、破损甚至部分进水的产品。请联系客户支持部门。
  • 将本产品置于方便用户将电源线插头拔插到墙上的位置。确保电源线未打结或扭曲，且未卡在任何设备或其他物体下方。
  • 如果电源线损坏，必须由制造商、经认可的维修代表或类似的合格人员进行更换，以免发生危险。
  • 始终遵循控制台说明，进行正确操作。
  • 本器械不适合身体、感官或精神不健全的人士（包括儿童）使用，也不适合缺乏一定经验或知识的人群使用，除非有人监督，或由安全负责人指导他们使用本器械。
  • 请勿在户外、游泳池旁或湿度高的区域使用本产品。
  • 切勿使用通风孔阻塞的产品。保持通风孔无棉绒、头发或其他任何阻塞物。
  • 切勿将异物塞入本产品的任何缝隙。如果有异物掉落其中，请关闭电源，拔下电源线插头，小心地将其取出。如果无法取出异物，请联系客户服务部门。
  • 切勿直接将任何液体放在设备上，除非是放在储物格或支架中。建议使用带盖子的容器储存液体。
  • 不要光脚使用本产品。务必穿上鞋。穿橡胶底或防滑鞋底的鞋。不要穿有跟、皮底、带有耐磨钉或鞋钉的鞋子。确保鞋钉之间没有卡住的石子之类物体。
  • 使所有松散的衣物、鞋带和毛巾远离运动部件。
  • 不要在设备运行时将手伸入设备内部或底部，或将设备向侧边倾斜。
  • 儿童不得使用本设备。请让 14 岁以下的儿童远离训练机。
  • 请勿在锻炼期间允许他人以任何方式打扰用户或干扰设备运行。
  • 在接通电源使用之前，应让 LCD 控制台“复温”一个小时。
  • 不使用产品时，Life Fitness 建议拔掉电源。不使用时以及在放置或取下部件之前，断开与电源插座的连接。
  • 请按照本手册规定的用途使用产品。切勿使用制造商未推荐的附件。
  • 独立式设备应放置于平坦、稳定且水平的基面上。
  • 请勿站在或坐在塑料外壳上。
  • 安装或拆卸健身车时要小心谨慎。在需要保持平衡时，应使用固定扶手。
  • 在启动健身程序之前，应阅读每个产品上的所有警告。
  • 如果警告牌丢失或损坏，请立即联系客户服务支持部门以更换警告牌。警告牌随同每个产品附送，并应于使用产品前安装好。若警告牌遗失或损坏，Life Fitness 概不负责。

2.2: Consignes de Sécurité

Veuillez lire toutes les instructions avant usage.

小心: Toute modification apportée à cet équipement pourrait en annuler la garantie.
警告: Des problèmes de santé peuvent survenir en cas d’une utilisation incorrecte ou excessive de l'équipement. Life Fitness Recommande VIVEMENT aux utilisateurs de passer un examen médical complet avant d'entamer un programme d'entraînement, et tout particulièrement dans les cas suivants : antécédents familiaux d'hypertension (pression sanguine trop élevée) ou de pathologies cardiaques, utilisateurs de 45 ans ou plus, tabagisme, hypercholestérolémie (taux de cholestérol sanguin trop élevé), obésité, absence d'exercice physique depuis un an ou plus. Si, pendant l'usage de l'appareil, l'utilisateur éprouve un malaise, des vertiges, des douleurs ou des difficultés à respirer, il doit s'arrêter immédiatement.
警告: Pour réduire les risques de brûlures, d’incendies, de décharges électriques ou de blessures, il est essentiel de brancher chaque appareil sur une prise électrique correctement mise à la terre.
警告: Les systèmes de surveillance de la fréquence cardiaque peuvent être inexacts. Un exercice trop intensif peut entraîner des blessures graves, voire mortelles. En cas de malaise, interrompez immédiatement la séance d’entraînement.
警告: Ne pas utiliser pour des étirements et ne pas y attacher des sangles ou autres dispositifs.
警告: Tenir les piles hors de portée des enfants.

Certaines sangles de poitrine peuvent contenir une pile jetable.

  • L’ingestion de la pile peut provoquer des blessures graves voire la mort en moins de 2 heures en raison du risque de brûlures chimiques et de perforation de l’œsophage.
  • Si vous pensez que votre enfant a avalé une pile, contactez immédiatement le centre anti-poison local pour obtenir des conseils spécifiques.
  • Contrôlez l'appareil et assurez-vous que le compartiment pour pile est bien fermé, par exemple que la vis ou toute autre fixation mécanique est bien serrée. Ne pas utiliser le produit si le compartiment n'est pas bien fermé.
  • Éliminer les piles bouton immédiatement et de manière sûre. Les piles bouton sont une source de danger.
  • Informez les tiers des risques associés aux piles bouton et de la manière dont ils doivent agir pour protéger leurs enfants.
警告: Laissez une distance de 41 cm (16 po) entre la partie la plus large du vélo et les objets se trouvant de part et d’autre. Laissez un dégagement d’au moins 90 cm (3 pieds) entre l’avant ou l’arrière du vélo et les objets alentour, et d’au moins 60 cm (2 pieds) dans la direction qui permet d’accéder à l’appareil.
危险: Pour réduire les risques de chocs électriques ou de blessures en raison des pièces mobiles, débranchez toujours les produits avant de les nettoyer ou de procéder aux tâches d’entretien.
  • Life Fitness ne garantit pas que les composants utilisés dans la fabrication des produits proposés dans la bande Life Fitness sont exempts de latex. Les utilisateurs de ces produits doivent prendre toutes les précautions nécessaires pour éviter un contact accidentel qui pourrait entraîner une réaction indésirable au latex.
  • Ne faites jamais fonctionner le produit dont la fiche ou le cordon d’alimentation sont altérés ni aucun appareil qui serait tombé, aurait été endommagé ou même partiellement plongé dans l’eau. Contactez le service à la clientèle.
  • Placez l’appareil de façon à ce que l’utilisateur ait accès à la fiche du cordon d’alimentation. Assurez-vous que le cordon d’alimentation n’est pas noué ou tordu et qu’il n’est pas coincé sous un autre appareil ou sous tout autre objet.
  • Si le cordon d’alimentation électrique est endommagé, il doit être remplacé par le fabricant, par un réparateur agréé ou par une personne qualifiée afin d’éviter tout danger.
  • Pour un fonctionnement correct, suivez toujours les instructions de la console.
  • Cet appareil n’est pas destiné à être utilisé par des personnes ou des enfants présentant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, sauf en cas de supervision ou d’instructions relatives à son utilisation par une personne responsable de leur sécurité.
  • N’utilisez pas ce produit à l’extérieur, près d’une piscine ou dans des endroits très humides.
  • N’utilisez jamais le produit avec les ouvertures d’air bloquées. Maintenez les bouches d’aération exemptes de peluches, de cheveux ou de toute autre obstruction.
  • N’introduisez jamais d’objet dans les ouvertures de cet appareil. Si un objet tombe dans l’appareil, mettez ce dernier hors tension, débranchez le cordon d’alimentation et récupérez l’objet avec précaution. Si vous ne pouvez pas l’atteindre, contactez le service d’assistance à la clientèle.
  • Ne placez jamais de liquides d’aucune sorte directement sur l’appareil, sauf si vous disposez d’un support ou d’un plateau pour accessoires. Nous vous recommandons de n’utiliser que des récipients pourvus d’un couvercle.
  • N’utilisez pas ces produits avec les pieds nus. Portez toujours des chaussures. Portez des chaussures à semelles en caoutchouc ou antidérapantes. N’utilisez pas de chaussures à talon, à semelle en cuir, à crampons ou à pointes. Assurez-vous qu’aucun caillou ne s’est incrusté dans les semelles.
  • Éloignez les vêtements amples, les lacets de chaussure et les serviettes des parties mobiles de l’appareil.
  • Ne placez pas les mains à l’intérieur ou sous l’appareil. Ne le faites pas basculer sur le côté durant son fonctionnement.
  • Cet équipement n’est pas destiné à être utilisé par les enfants. Tenez les enfants âgés de moins de 14 ans à l’écart de la machine.
  • Ne laissez aucune personne gêner l’utilisateur ou le fonctionnement de l’appareil pendant l’exercice.
  • Laissez les consoles LCD s’adapter à la température ambiante pendant une heure avant de brancher l’appareil et de l’utiliser.
  • Life Fitness recommande de débrancher le produit quand il n’est pas utilisé. Débranchez-le systématiquement après son utilisation et avant l’ajout et le retrait de pièces.
  • Utilisez cet équipement uniquement aux fins auxquelles il est destiné et de la manière décrite dans le présent manuel. N’utilisez pas d’accessoires non recommandés par le fabricant.
  • Les équipements autonomes doivent être placés sur une base plane, stable et horizontale.
  • Ne vous mettez pas debout ni assis sur les caches en plastique.
  • Montez et descendez avec précaution du vélo. Utilisez les poignées fixes lorsque vous avez besoin de renforcer votre équilibre.
  • Lisez les avertissements sur chaque produit avant de commencer à vous entraîner.
  • Si certaines étiquettes d’avertissement sont manquantes ou endommagées, contactez immédiatement le service d’assistance à la clientèle. Nous vous en fournirons de nouvelles. Les étiquettes d’avertissement sont expédiées avec les appareils et doivent être installées avant utilisation de ces derniers. Life Fitness n’est pas responsable des étiquettes manquantes ou endommagées.

2.3: 如何稳定立式健身车

组装健身车前请阅读说明书的全部内容。在遵守所有安全说明的前提下将健身车移至使用地点。确保在靠近健身车的方向上保持至少 2 英尺（60 厘米）的距离，健身车前方或后方与任何其他物体之间保持至少 3 英尺（100 厘米）的距离。

将此健身设备放置到合适位置后，左右晃动设备检查其稳定性。设备如有任何轻微晃动，则必须将其放平。找出并未完全着地的支脚。用开口 M17 扳手拧松锁紧螺母，然后旋转机脚校平器使其降低。检查健身车是否平稳，如有必要请重复调整流程，直至不再有任何晃动为止。将锁紧螺母紧固到稳定杆上，固定调节位置。

项目编号 项目描述 数量
1 锁紧螺母 4
2 机脚校平器 4

2.4: 电源要求

警告: 仅使用随附的交流电源线。请勿使用任何改装件来连接 2 插脚插座。产品必须连接到具有正确额定功率的 3 插脚插座。
Symbio Lifecycle 立式型号：EVC
电源电压 频率 输入电流
100 - 240 伏交流 50 - 60 Hz 2.0 安培
插座电压 商用设备插座和断路器（安培） 消费者/家庭设备插座和断路器（安培）
120 伏交流 20（每个断路器最多适用于 6 台健身车） 15（每个断路器最多适用于 4 台健身车）
230 伏交流 12（每个断路器最多适用于 6 台健身车） 12（每个断路器最多适用于 4 台健身车）
Symbio SwitchCycle 立式型号：EVCH
电源电压 频率 输入电流
100 - 240 伏交流 50 - 60 Hz 3.5 A
插座电压 商用设备插座和断路器（安培） 消费者/家庭设备插座和断路器（安培）
120 伏交流 20（每个断路器最多适用于 4 台健身车） 15（每个断路器最多适用于 3 台健身车）
230 伏交流 12（每个断路器最多适用于 4 台健身车） 12（每个断路器最多适用于 3 台健身车）
备注: 请勿改装本产品随附的插头。如果插头与可用插座不配套，应让有资质的电工安装适用的插座。
备注: 确保交流电源线已牢牢地连接到底座装置。松散的连接可能会导致装置无法接收到电力。

章 3: 产品概况

3.1: 产品功能特性

项目 项目描述 数量
1 控制台 1
2 带 Qi® 无线感应充电器的附件托盘 1
3 轮子 2
4 机脚校平器 4
5 车座调整杆 1
6 接触心率传感器（2 个上部/2 个下部） 4
7 杯托 1
8 拇指开关 2
9 活动区 1
10 踏板锁 （仅适用于家用 SwitchCycle） 1

3.2: 产品版本

Symbio™ SwitchCycle 直立式健身车

（固定驱动）

踏板将持续旋转，直至其自然减速或锻炼者主动施加阻力使其减速。

Symbio™ SwitchCycle 家用直立式健身车

（固定驱动）

踏板将持续旋转，直至其自然减速或锻炼者主动施加阻力使其减速。

备注: 家用版本配备了踏板锁，用于锁定曲柄臂，使其无法旋转。

Symbio™ LifeCycle® 直立式健身车和 Symbio™ Lifecycle® 家用直立式健身车

（自由轮驱动）

锻炼者停止蹬踏时，踏板停止运动；可滑行。

3.3: 踏板锁 - 仅适用于家用 SwitchCycle

家用 Symbio SwitchCycle 配备了踏板锁，用于在未使用设备时锁定曲柄臂，使其无法旋转。踏板锁主要用作儿童锁定装置。

3.4: 如何取下踏板锁 - 仅适用于家用 SwitchCycle

  1. 使用钥匙（固定于踏板锁支架前侧）从踏板锁支架上取下挂锁。
  2. 将踏板锁支架从踏板锁固定焊件中抽出。
  3. 使用钥匙将挂锁重新安装到踏板锁支架上。
    备注: 将钥匙妥善保管在儿童无法接触到的地方，以备后续使用。
    项目 项目描述 数量
    1 钥匙 1
    2 挂锁 1
    3 踏板锁支架 1
    4 踏板锁固定焊件 1
    5 后稳定器
  4. 将踏板锁支架滑到后稳定器下方，以免其干扰锻炼。根据安装情况，您有两种不同的方式来确定踏板锁支架的位置。
    选项 1
    选项 2
    项目 项目描述 数量
    1 钥匙 1
    2 挂锁 1
    3 踏板锁支架 1
    4 踏板锁固定焊件 1
    5 后稳定器
  5. SwitchCycle 此时可供使用。

3.5: 如何使用踏板锁 - 仅适用于家用 SwitchCycle

  1. 将踏板锁支架从后稳定器下方抽出。
  2. 使用先前收起的钥匙从踏板锁支架上取下挂锁。
  3. 将踏板锁支架滑入踏板锁固定焊件中。
  4. 将挂锁重新安装到踏板锁支架上。
    备注: 将钥匙妥善保管在儿童无法接触到的地方，以备后续使用。
  5. 曲柄臂此时已锁定。
    项目 项目描述 数量
    1 踏板锁支架 1
    2 后稳定器 1
    3 挂锁 1
    4 钥匙 1
    5 踏板锁固定焊件 1

3.6: 接口

以下连接口位于健身车前方。

项目编号 项目描述
1 IR 连接
2 CAT5e 网络/以太网
3 同轴电缆连接
4 HDMI 连接
5 电源输入

3.7: Qi® 无线感应充电器

如何使用：
  1. 将设备放在标有充电标志的无线橡胶充电站上。
    项目编号 项目描述 数量
    1 蓝色指示灯 1
    2 无线充电站 1
    3 电话 1
  2. 如果设备支持 Qi 无线充电功能，蓝色指示灯会亮蓝灯，同时手机会显示设备正在充电的通知。
备注: 参见产品规格获取无线感应充电器规格信息。
备注: 有关故障排除信息，请参见故障排除 - 无线充电器 。

免责声明和注意事项：

  • 支持和安卓和 Apple 设备及其快速充电电源配置文件。
  • 无线充电台只能为手机充电。不能为 AirPods 或智能手表等其他外围设备充电。
  • 手机和无线充电器之间存在导电材料（如金属物体和磁铁）时，请勿将手机放在无线充电器上。这会导致手机充电不当或过热，或手机和卡损坏。
  • 信用卡或射频识别卡（如交通卡或门禁卡）放在手机背面和手机壳之间时，请勿将手机放在无线充电台上。
  • 将信用卡和 RFID 卡（如交通卡或门禁卡）置于远离充电区域的位置。
  • 如果手机壳内存放了信用卡或其他 RFID 卡，在使用无线充电台前请取下手机壳。
  • 根据手机无线充电线圈的位置，手机可能无法正常充电。必要时调整手机的位置，直至充电指示灯亮起和/或手机显示进入充电状态。
  • 如果手机安装的手机壳较厚，可能无法正常使用无线充电功能。如果手机壳较厚，请取下手机壳，再将手机置于无线充电台上。
  • 如果在使用无线充电功能期间使用充电器连接手机，将无法使用无线充电功能。
  • 如果您在使用手机时连接了耳机，请将手机横向放置。竖向放置手机可能会使充电线圈离开充电位置。
  • 如果在手机上使用附带的无线充电手机壳，请勿仅将充电器于充电板上。这可能会导致充电板和/或充电器过热，存在起火和受伤风险。
  • 无线充电器没有电源开关。

3.8: 如何调节智能照明

底座配有可开关的照明设备，有三种亮度设置和 16 种颜色。
  1. 从“兴趣屏幕”中选择 Language（语言） 图标以访问 Select Language（选择语言）屏幕。
  2. 按以下顺序点击选择语言屏幕的底部：左下、右下、左下、右下。
    备注: 确保单击位置在黑色方框之内！
  3. 通过 "System Options"（系统选项）菜单导航至 Configuration ⇒ Manager（配置管理器） 。
  4. 向下滚动至智能照明。
  5. 切换启用按钮以打开或关闭灯光。
  6. 根据需要调节 亮度。
  7. 根据需要从 16 种颜色中选择。

3.9: 如何调整把手位置

  1. 坐在车座上并抬起附件托盘中的夹具。
    项目 项目描述 数量
    1 夹具 1
  2. 将把手组件滑至适当位置。

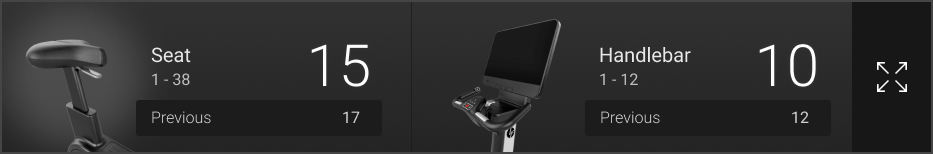

    控制台将显示把手位置数。对于已登录用户将显示之前和建议位置数。
    把手位置
    之前的把手位置
    建议的把手位置
  3. 按下夹具，锁紧到位。

3.10: 如何调整车座位置

将车座调整至适当位置，这对于任何与健身车相关的运动来说都是非常重要的。如果车座距离太近，膝盖和股四头肌肌肉就会受到过度挤压。如果车座距离太远，随后的伸展运动会使双脚、脚踝、臀部和膝盖感到疼痛。
  1. 在车座上坐稳后，将脚的拇指球放在踏板上。
    备注: 如果车座调整至最佳位置，将踏板踩到底部时既不会挤压膝盖，臀部也不会在车座上左右挪动或用力伸展。在腿完全伸展时，膝盖还应保持稍微的弯曲度。
  2. 如果车座需要调低，可抬起车座前端下方的弹簧调节手柄。
    小心: 切勿在踩踏健身车时或坐在车座上调整车座。这样做可能造成受伤或健身不适。
    项目编号 项目描述 数量
    1 车座调整手柄 1
  3. 用一只手握住车座前端的手柄和前端，另一只手抓住车座后端。
  4. 将手柄和车座向下滑到适当的位置。释放手柄进行固定。
    控制台将显示车座位置数。对于已登录用户将显示之前和建议位置数。
    车座位置
    之前的车座位置
    建议的车座位置
  5. 稍微上下滑动车座，以确保车座固定到位。
  6. 检查车座距离，并根据需要重新调整。
  7. 如果车座需要调高，抓住车座并将它向上滑动至适当位置。将车座调高时，用户不必抬起调节手柄。

3.11: 如何调整踏板带

健身车踏板带用于在健身期间将用户的鞋子固定在踏板上。踏板带松紧度应以舒适为宜，但不能太松，以免鞋子在踏板旋转过程中松脱。在开始锻炼之前，用户应检查和调整踏板带的松紧度。

Symbio™ Lifecycle® 立式

用一只手向上推带销以松开肋形带。用另一只手拉动带销下面的肋形带。将脚放在踏板上。用肋形带缠绕脚部，确定所需长度。向上推动带销，将肋形带穿过带销并选择合适的槽位。放开带销，固定到位。

项目编号 项目描述
1 带销
2 绑带
3 脚踏板
Symbio™ SwitchCycle 立式
备注: 穿带有防滑钉的骑车鞋时使用踏板的另一侧。

用一只手向下推动带扣以松开绑带。将脚放在踏板上。向上拉动绑带以拉紧。

用一只手向下推动带扣以松开绑带并移开脚。

项目编号 项目描述
1 带扣
2 绑带
3 脚踏板

章 4: 组装

4.2: 五金件

项目 项目描述 数量
1 垫圈 2
2 螺钉：M4.2 x 13，PAN，PHL，ST，ZN，自钻 2
3 螺钉：M4.2 x 0.7 6G6G x 19、DIN、PHL、PAN、AB、ST、ZB 2
4 螺钉：M5 x 0.8 x 14、PHL、PAN、MS、ST、BZ 12
5 螺钉：M6 x 1-6G6H x 14、DIN、HEX、BUT、L、ST、ZB 8
6 螺钉：M8 x 1.25 6G6G x 16、DIN、HEX、BUT、L、CS、ST 4
7 电源线托架 1

4.3: 所需工具

  • 4 毫米内六角扳手
  • 5 毫米内六角扳手
  • 17 毫米开口扳手
  • 2 号十字螺丝刀
  • 扭矩螺丝刀
  • 扭矩扳手
备注: 请勿使用冲击螺丝刀安装螺钉。

4.4: 组装步骤

建议由两个人执行此程序。

小窍门: 组装设备之前，请充分阅读并了解所有的指示说明。认真检查所有的零部件。如有任何损害，请参照本手册中的“客户服务”章节进行退货、更换或重新订购程序。

4.4.1: 安装控制台焊件

  1. 抬起夹具，一直向前滑动轨道组件，远离使用者。
    项目编号 项目描述 数量
    1 夹具 1
    2 轨道组件 1
  2. 向下按压夹具，将轨道组件锁紧到位。
  3. 将特定的电缆向上穿过控制台焊件。基础通信电缆和基础电力电缆从控制台焊件顶部的后侧通道穿出。其他电缆从控制台焊件顶部的前侧通道穿出。
    备注: 接地电缆和托盘电缆不会完全向上穿出控制台焊件

    项目编号 项目描述 数量
    1 控制台焊件 1
    2 轨道组件 1
    3

    基础通信

    基础电力

    		 2
    4

    电力

    同轴电缆

    IR

    以太网

    		 4
    5 接地电缆 1
    6 托盘电缆 1

  4. 使用 4 毫米内六角扳手从顶部和底部安装将控制台焊件固定到轨道组件上的螺钉。
    项目编号 项目描述 数量
    1 螺钉：M6 x 1-6G6H x 14、DIN、HEX、BUT、L、ST、ZB 4

    用手拧紧硬件。

  5. 使用 5 毫米内六角扳手从前侧安装将控制台焊件固定到轨道组件上的螺钉。
    项目编号 项目描述 数量
    1 螺钉：M8 x 1.25 6G6G x 16、DIN、HEX、BUT、L、CS、ST 2

    将硬件拧紧至 3.9 英尺磅（5.3 牛米）。

  6. 将 M6 螺钉拧紧至 3.9 英尺磅（5.3 牛米）。

4.4.2: 安装附件托盘和把手组件

  1. 抬起夹具，一直向后滑动轨道组件，靠近使用者。
    项目 项目描述 数量
    1 夹具 1
    2 轨道组件 1
  2. 对齐附件托盘和把手组件，以便夹具穿过托盘中的开口。将附件托盘和把手组件向下放置在轨道组件上。
    备注: 放置附件托盘和把手组件时，小心不要夹住电缆。
    项目 项目描述 数量
    1 附件托盘和把手组件 1
    2 夹具 1
  3. 向下按压夹具，将轨道组件锁紧到位。
  4. 使用 5 毫米内六角扳手从后侧安装将附件托盘和把手组件固定到轨道组件上的螺钉。
    项目 项目描述 数量
    1 螺钉：M8 x 1.25 6G6G x 16、DIN、HEX、BUT、L、CS、ST 2

    用手拧紧硬件。

  5. 使用 4 毫米内六角扳手从底部安装将附件托盘和把手组件固定到轨道组件上的螺钉。
    项目 项目描述 数量
    1 螺钉：M6 x 1-6G6H x 14、DIN、HEX、BUT、L、ST、ZB 4

    用手拧紧硬件。

  6. 将步骤 4 和 5 中的硬件拧紧至 3.9 英尺磅（5.3 牛米）。
  7. 使用十字螺丝刀安装将附件托盘和把手组件固定到控制台焊件上的螺钉。
    项目 项目描述 数量
    1 螺钉：M5 x 0.8 x 14、PHL、PAN、MS、ST、BZ 2

    将硬件拧紧至 1.1 英尺磅（1.5 牛米）。

  8. 将附件托盘和把手组件中的托盘电缆连接至穿过控制台焊件的托盘电缆。
    备注: 如有需要，切断电缆扎带。
    项目 项目描述 数量
    1 托盘电缆 - 附件托盘 1
    2 托盘电缆 - 控制台焊件 1
    3 电缆扎带 1

4.4.3: 安装控制台

  1. 将控制台向下滑动到控制台焊件舌片上
    备注: 将控制台滑动到位时按住电缆。
    项目 项目描述 数量
    1 控制台 1
    2 控制台焊件 1
  2. 使用十字螺丝刀安装将控制台固定到控制台焊件上的三颗螺钉。将接地电缆放置在螺钉孔上方，使用十字螺丝刀安装将接地电缆固定到控制台上的接地电缆螺钉。
    备注: 控制台焊件上的三角形指示螺钉安装位置。
    项目 项目描述 数量
    1 接地电缆 1
    2 控制台 1
    3 螺钉：M5 x 0.8 x 14、PHL、PAN、MS、ST、BZ 4
    4 接地电缆螺钉（与上行所列螺钉相同） （已包括在上行中）

    用手拧紧硬件。

  3. 将硬件拧紧至 2.2 英尺磅（3 牛米）。

4.4.4: 底座与控制台电缆的连接

项目编号 项目描述
1 以太网
2 HDMI
3 IR
4 无线充电器
5 同轴电缆
6 电力
7 活动区 / Lifepulse / 手把
8 基础通信
9 CSAFE
备注: 将下图所示区域中多余的电缆捆扎起来。

4.4.5: 拆除前下护罩

  1. 使用十字螺丝刀取下将前下护罩固定到机架上的螺钉。
    项目编号 项目描述 数量
    1 前下护罩 1
    2 机架 1
    3 螺钉：M4 x 0.70-6G6G x 16、PHL、PAN、MS、ST 1

4.4.6: 插入电源线和其他电缆

  1. 将电源线插入电源插口。
    项目编号 项目描述 数量
    1 IR 连接 1
    2 CAT5e 网络/以太网 1
    3 同轴电缆连接 1
    4 HDMI 连接 1
    5 电源输入 1
  2. 根据需要连接其他电缆。

4.4.7: 安装电源线托架

  1. 将电源线托架滑至电源线下方，并与机架上的孔洞对齐。
    备注: 确保电源插头完全插入插座。
    备注: 确保电源线托架与电源线插头接触良好。
    项目 项目描述 数量
    1 电源线托架 1
    2 机架孔洞 2
    3 电源线插头 1
  2. 使用十字螺丝刀通过螺丝将电源线托架固定到机架上。
    项目 项目描述 数量
    1 电源线托架 1
    2 机架 1
    3 螺钉：M4.2 x 13，PAN，PHL，ST，ZN，自钻 2

    用手拧紧硬件。

4.4.8: 安装前下护罩

  1. 使用十字螺丝刀安装将前下护罩固定到机架上的螺钉。
    项目 项目描述 数量
    1 前下护罩 1
    2 机架 1
    3 螺钉：M4 x 0.70-6G6G x 16、PHL、PAN、MS、ST 1

    将硬件拧紧至 1.1 英尺磅（1.5 牛米）。

4.4.9: 安装控制台后盖

  1. 将控制台后盖上的 Tinnerman 卡簧卡入控制台焊件上的开口中。
    项目编号 项目描述 数量
    1 控制台后盖 1
    2 控制台焊件 1
  2. 使用十字螺丝刀安装将控制台后盖固定到控制台焊件上的螺钉。
    项目编号 项目描述 数量
    1 控制台后盖 1
    2 螺钉：M5 x 0.8 x 14、PHL、PAN、MS、ST、BZ 2

    将硬件拧紧至 1.1 英尺磅（1.5 牛米）。

4.4.10: 安装下托盘护罩

  1. 将垫圈按入控制台后护罩底部的开口中。
    项目编号 项目描述 数量
    1 控制台后护罩 1
    2 垫圈 2
  2. 使用十字螺丝刀安装用于将下托盘护罩固定到附件托盘上的螺钉。
    项目编号 项目描述 数量
    1 下托盘护罩 1
    2 附件托盘 1
    3 螺钉：M5 x 0.8 x 14、PHL、PAN、MS、ST、BZ 4

    用手拧紧硬件。

  3. 使用十字螺丝刀安装将下托盘护罩固定到控制台后护罩上的螺钉。
    项目编号 项目描述 数量
    1 下托盘护罩 1
    2 控制台后护罩 1
    3 螺钉：M4.2 x 0.7 6G6G x 19、DIN、PHL、PAN、AB、ST、ZB 2

    用手拧紧硬件。

  4. 将步骤 2 和 3 中的硬件拧紧至 1.1 英尺磅（1.5 牛米）。

4.4.11: 测试设备是否正常运行

备注: 踩下踏板启动设备。

章 5: 规格

5.1: 产品规格

设计用途 重型/商用，EN ISO 20957，SA 级
  • Symbio™ SwitchCycle 直立式健身车
  • Symbio™ Lifecycle® 立式
家用，EN ISO 20957，HA 类
  • Symbio™ Lifecycle® 家用立式
  • Symbio™ SwitchCycle 家用直立式健身车
最大承重 400 磅/181 千克
踏板尺寸 Symbio™ SwitchCycle 立式：6.3 英寸 x 4.1 英寸/16 厘米 x 10.4 厘米
Symbio™ Lifecycle® 立式：6.5 英寸 x 5.5 英寸/16.5 厘米 x 14 厘米
驱动类型 发电机/皮带
灯光
  • 把手和活动区上的键盘
  • 曲柄环
  • 控制台背面的 Life Fitness 徽标
  • 单柱上的 Life Fitness Bug
灯光颜色 16 色；3 个亮度水平
控制台 采用 AIT 技术的 24 英寸（61 厘米）1080P 高清显示屏
无线通信 蓝牙、NFC、苹果和三星手表兼容性、ANT+、RFID、无线连接
按需随选+ 超过 500 个等级和课程
指导 学习控制台的入门和指导功能
电源要求 请参阅电源要求章节
心率监测系统

专利 Lifepulse™ 数字接触式和 Polar® 遥测兼容心率监控系统

与 ANT+ 和蓝牙心率监测设备兼容

家用设备附带胸带式心率监测器
无线充电 Qi 无线感应充电：
  • 充电区域：50 毫米 x 80 毫米（约 2 英寸 x 3 英寸）
  • 充电响应时间：3 秒之内
  • 最大输出功率：10 瓦
  • 充电协议兼容：Qi 快速充电
  实体尺寸 （含控制台）
长 48.3 in. / 123 cm
宽 24 in. / 61 cm
高 61.2 in. / 155 cm
重量 174 磅/79 千克

章 6: 维修和技术数据

6.1: 预防性维护计划

项目编号 每周 每月 每半年
控制台保护膜 清洁   检查
水瓶架/附件托盘 清洁 检查
控制台安装螺栓     检查
硬件     检查
机架/车座柱 清洁   检查
塑料盖 清洁 检查
Lifepulse 传感器 清洁/检查
机脚校平器   检查/调整
脚踏板/绑带 清洁 检查

6.2: 预防性维护小贴士

备注: 只有在定期进行损坏或磨损检查的前提下才能保持本设备的安全性。必须先修理或更换故障部件，才能继续使用本设备。请特别留意下列容易磨损的部件。
备注: 只有在定期进行损坏或磨损检查的前提下才能保持本设备的安全性。必须先修理或更换故障部件，才能继续使用本设备。请特别留意下列容易磨损的部件。

下列预防性维护小窍门将使产品保持最佳工作性能：

  • 将产品放置在阴凉、干燥处。
  • 使用经过批准的或相匹配的清洁剂和超细纤维抹布清洁显示控制台和所有外表面（参见经过批准的和相匹配的清洁剂）。
  • 长指甲可能会损伤或划伤控制台表面，因而按控制台上的选项按钮时请使用指腹。
  • 定期清理踏板的上表面。
备注: 清洁设备外部时，极力建议使用柔软的棉布和非研磨性清洁剂。任何时候都不得将清洁剂直接涂抹在本设备的任何部位。

6.3: 许可和兼容清洁剂

稳定性专家批准了两种优先使用的清洁剂：PureGreen 24 和 Gym Wipes。这两种清洁剂都能安全有效地去除设备上的灰尘、污点和汗水。PureGreen 24 和 Gym Wipes 的抗菌力配方都是消毒剂，能够有效的对抗 MRSA and H1N1。

PureGreen 24 为喷雾型，方便健身房员工使用。将清洁剂喷在超细纤维抹布上，然后自上而下擦拭设备。对于常规消毒，应将 PureGreen 24 在设备上停留至少 2 分钟，如要控制真菌或病毒，则应停留至少 10 分钟。

Gym Wipes 是一种大且耐用的湿巾，可在锻炼之前或之后擦拭设备。对于常规消毒，应利用 Gym Wipes 至少擦拭设备 2 分钟。

如要订购这些清洁剂，请联系客户支持服务部门（1-800-351-3737 或电子邮件：customersupport@lifefitness.com）。

也可以用温和的肥皂水或温和的非磨损性家用清洁剂清洁显示控制台和所有外 表面。只能使用柔软的超细纤维布。请用超细纤维布蘸上清洁剂进行清洁。切勿使用含有氨水或酸性成份的清洁剂。切勿使用磨损性清洁剂。切勿使用纸巾。切勿将清洁剂直接涂抹在本设备表面。

6.4: Polar® 心率胸带故障排除

心率读数不稳定或没有读数
可能原因 纠正措施
胸带传感器电极不够潮湿，无法准确读取的心率读数。 使胸带传感器电极润湿。
感应带电极未平贴在皮肤上。 确保胸带传感器电极平贴在皮肤上。
需要清洁胸带传感器。 使用温和的肥皂水清洁胸带传感器。
胸带传感器未正确设置。 通过将胸带传感器控制在接收器 1 英尺/30.5 厘米距离内以完成设置。接收器位于控制台内。在控制台上显示心率后，范围可延伸至 3 英尺/91.4 厘米。
胸带电池耗尽。 请联系客户支持服务部门，了解如何更换胸带。
心率读数异常高
可能原因 纠正措施
电磁干扰，来自：
  • 电视和/或天线
  • 手机
  • 计算机
  • 车辆
  • 高压电线
  • 电机驱动健身设备
 将健身设备移离可能的干扰源几英寸，或将可能的干扰源移离健身设备几英寸，直到心率读数准确为止。

6.5: Lifepulse™ 传感器故障排除

如果心率读数不稳定或没有读数，请采取以下措施：

  • 擦干双手以防滑脱。
  • 将双手放到置于把手的传感器上。
  • 紧握传感器。
  • 握住传感器时应力度均匀。

6.6: 故障排除 - 无线充电器

无线充电支架正面有一个蓝色 LED 指示灯。LED 指示灯状态和描述请参见下表。

状态 描述 LED 指示灯
启动 控制台电源开启。 ON（开）
待机 充电器等待设备放置其上。 OFF（关）
充电 充电器正为正确放置的设备充电。 ON（开）
充电完成 充电器已完成设备充电。 ON（开）
充电错误 可能出现的错误：
  1. 充电线圈上检测到了异物（RFID 卡、磁铁、金属物体等）。
  2. 手机壳过厚。
  3. 无线充电器损坏。
解决措施：
  1. 将无线充电器上的异物移开。调整手机的位置。
  2. 取下手机壳。将手机放置在无线充电器上。
  3. 有关上述问题，请联系 Life Fitness 客户支持服务部门。
OFF（关）

6.7: 方法

6.7.2: 如何获取产品服务

  1. 核实故障症状并查阅操作说明。可能由于不熟悉本产品及其功能和健身程序而导致故障。
  2. 找到位于设备前部电源开关上方的序列号。将序列号记录下来。
  3. 通过 http://www.lifefitness.com 联系客户支持服务部门。
