Life Fitness

Life Fitness PowerMill™ Climber

装配说明

95PS-XX03, 95PS-XX04, 95PS-XX06

1015938-0003 AC

Cover Image

i 公司总部

  • Columbia Centre III, 9525 Bryn Mawr Avenue, Rosemont, IL 60018 • U.S.A.
  • 847.288.3300 • 传真：847.288.3703
  • 服务部电话：800.351.3737（美国和加拿大境内免费）
  • 全球网站：www.lifefitness.com
世界各地办事处

美洲

北美洲

Life Fitness、 LLC

欧洲、中东和非洲 (EMEA)

比利时、荷兰和卢森堡

Life Fitness (Atlantic) B.V.

所有其他欧洲、中东和非洲国家以及位于欧洲、中东和非洲的分销商公司*

Life Fitness (Atlantic) B.V.

巴西

Life Fitness Brasil

英国

Life Fitness UK LTD

  • Unit 109ª
  • Lancaster Way Business Park
  • Ely, Cambs, CB6 3NX
  • 电话：办公室 (+44) 1353.666017
  • 客户支持 (+44) 1353.665507
  • 服务部电子邮箱：uk.support@lifefitness.com
  • 销售/市场部电子邮箱：life@lifefitness.com

亚太地区 (AP)

日本

Life Fitness Japan, Ltd

拉丁美洲和加勒比海地区*

Life Fitness、 LLC

德国、奥地利和瑞士

Life Fitness Europe GMBH

香港

Life Fitness Asia Pacific LTD



西班牙

Life Fitness IBERIA

所有其他亚太地区国家和位于亚太地区的分销商公司*

Life Fitness Asia Pacific LTD

*请访问 www.lifefitness.com 查看当地代表或分销商/代理商

ii 用户与服务文件链接

https://lfn.fit/KnowledgeBase

https://lfn.fit/PartStore

Additional information is available online using the links above.

English

.تتوفر معلومات إضافية على الإنترنت باستخدام الرابط أعلاه

Arabic, Saudi Arabia, Primary

点击上面的链接可在线获取更多信息。

Chinese, Simplified, Primary

Flere oplysninger er tilgængelige online gennem linket ovenfor.

Danish

Bijkomende informatie is online beschikbaar via bovenstaande link.

Dutch

Vous trouverez plus d'informations en ligne à l'aide du lien ci-dessus.

French

Zusätzliche Informationen finden Sie online über den oben angegebenen Link.

German

Ulteriori informazioni sono disponibili online utilizzando il link sopra riportato.

Italian

追加情報は上記リンクを使用してオンラインで利用可能です。

Japanese

상기 링크를 통해 온라인에서 추가 정보를 볼 수 있습니다.

Korean

Informações adicionais estão disponíveis on-line, através do link acima.

Portuguese, Brazil, Primary

Дополнительная информация доступна в интернете по ссылке, указанной выше.

Russian

Mediante el enlace anterior podrá acceder a información adicional en línea.

Spanish

Ytterligare information finns online genom att använda länken ovan.

Swedish

İnternet üzerinden daha fazla bilgi edinmek için yukarıdaki bağlantıyı kullanabilirsiniz.

Turkish

.هناك معلومات إضافية متاحة على الإنترنت باستخدام الرابط أعلاه

Arabic,Standard, Secondary

Informazio osagarria eskuragarri dago goiko estekaren bidez.

Basque

Допълнителна информация можете да намерите онлайн, като използвате връзката по-горе.

Bulgarian

Mitjançant l'enllaç anterior podreu accedir a informació addicional en línia.

Catalan

使用上面的連結線上提供額外資訊。

Chinese, Traditional, Secondary

Dodatne informacije možete pronaći na internetu sljedeći vezu iznad.

Croatian

ከላይ የተቀመጠውን አገናኝ(ሊንክ) በመጠቀም መረጃዎች ኦንላይን ያገኛሉ፡፡

Ethiopian

Lisätietoja on saatavissa verkosta käyttämällä yllä olevaa linkkiä.

Finnish

Wubetumi anya nsɛm afoforo aka ho wɔ wɛbsait so denam asɛm a ɛwɔ atifi hɔ a wubemia so so.

Ghana

Πρόσθετες πληροφορίες είναι διαθέσιμες ονλάιν χρησιμοποιώντας το σύνδεσμο παραπάνω.

Greek

.מידע נוסף אפשר לקבל באינטרנט באמצעות הקישור לעיל

Hebrew

További információ elérhető online, a fenti hivatkozás segítségével.

Hungarian

Viðbótarupplýsingar eru fáanlegar á netinu með því að smella á tengilinn hér fyrir ofan.

Icelandic

Plus indicium per superum situm potes invenire.

Latin

മുകളിലുള്ള ലിങ്ക് ഉപയോഗിച്ച് ഓൺലൈനിൽ കൂടുതല് വിവരങ്ങൾ ലഭ്യമാണ്.

Malayalam

Ytterligere informasjon er tilgjengelig på nettet via linken ovenfor.

Norwegian Nyorsk

Dodatkowe informacje są dostępne online pod powyższym odnośnikiem.

Polish

Informações adicionais estão disponíveis online a usar o link acima.

Portuguese, Portugal, Secondary

Informații suplimentare sunt disponibile online, utilizând link-ul de mai sus.

Romanian

Dodatne informacije dostupne su na mreži putem gornjeg linka.

Serbian

Ďalšie informácie sú dostupné online na vyššie uvedenom odkaze.

Slovak

章 1: 准备开始

1.1: 安全说明

在使用本产品之前，请务必阅读所有说明。

小心: 对本设备进行任何更改或改造将使产品保修失效。
警告: 为降低灼伤、起火、触电或受伤的风险，务必将各产品连接到正确接地的插座。
警告: 心率监测系统可能不准确。运动过度可能导致使用者严重受伤，甚至死亡。如果感到头晕，应立即停止锻炼。
警告: 请保持距该设备后至少 3 英尺/1 米和距其两侧 1 英尺/0.3 米的距离无任何障碍物，包括墙壁、家具和其他物件。
危险: 为降低触电或移动部件所致受伤的风险，在清洁或进行任何维护活动之前务必拔下产品的电源插头。
  • Life Fitness 不保证也不担保 Life Fitness 品牌下产品所使用的组件部件不含乳胶。这些产品的用户必须采取一切必要的预防措施，以防止可能导致不良乳胶反应的意外接触。
  • 不使用产品时，Life Fitness 建议拔掉电源。不使用时以及在放置或取下部件之前，断开与电源插座的连接。
  • 切勿使用电源线或电源插头破损以及曾经掉落、破损甚至部分进水的产品。请联系客户支持部门。
  • 将本产品置于方便用户将电源线插头拔插到墙上的位置。确保电源线未打结或扭曲，且未卡在任何设备或其他物体下方。
  • 如果电源线损坏，必须由制造商、经认可的维修代表或类似的合格人员进行更换，以免发生危险。
  • 始终遵循控制台说明，进行正确操作。
  • 本器械不适合身体、感官或精神不健全的人士（包括儿童）使用，也不适合缺乏一定经验或知识的人群使用，除非有人监督，或由安全负责人指导他们使用本器械。
  • 请勿在户外、游泳池旁或湿度高的区域使用本产品。
  • 切勿使用通风孔阻塞的产品。保持通风孔无棉绒、头发或其他任何阻塞物。
  • 切勿将异物塞入本产品的任何缝隙。如果有异物掉落其中，请关闭电源，拔下电源线插头，小心地将其取出。如果无法取出异物，请联系客户服务部门。
  • 切勿直接将任何液体放在设备上，除非是放在储物格或支架中。建议使用带盖子的容器储存液体。
  • 不要光脚使用本产品。务必穿上鞋。穿橡胶底或防滑鞋底的鞋。不要穿有跟、皮底、带有耐磨钉或鞋钉的鞋子。确保鞋钉之间没有卡住的石子之类物体。
  • 儿童不得使用本设备。请让 14 岁以下的儿童远离训练机。
  • 使所有松散的衣物、鞋带和毛巾远离运动部件。
  • 不要在设备运行时将手伸入设备内部或底部，或将设备向侧边倾斜。
  • 请勿在锻炼期间允许他人以任何方式打扰用户或干扰设备运行。
  • 在接通电源使用之前，应让 LCD 控制台“复温”一个小时。
  • 请按照本手册规定的用途使用产品。切勿使用制造商未推荐的附件。
  • 使电源线远离发热表面。请勿拉动设备旁电源线，也不要将电源线用作手柄。
  • 必要时可抓住扶手以保持身体平衡，但不要长时间使用。
  • 切勿在设备上倒走或倒跑。
  • 不要在使用喷雾剂产品或供给氧气的区域使用本产品。此类物质有易燃和爆炸等危险。
  • 在启动健身程序之前，应阅读每个产品上的所有警告。
  • 如果警告牌丢失或损坏，请立即联系客户服务支持部门以更换警告牌。警告牌随同每个产品附送，并应于使用产品前安装好。若警告牌遗失或损坏，Life Fitness 概不负责。
  • 不同于健身车、交叉训练机或其他传统爬梯机，这是一款电动产品。该电动产品可让台阶变速下降并因此可同时在不同平面上运行。然而典型训练中运行产品，要求用户完全集中精神在运动的台阶上协调他或她的动作。因此，用户无法看见是否后轮来人或任何物品接近。因为以上原因，该装置专为在可控环境中使用而设计。PowerMill Climber是为家庭使用而设计的，并且不可在儿童或动物可接触的环境中使用。

1.2: Consignes de Sécurité

Veuillez lire toutes les instructions avant usage.

小心: Toute modification apportée à cet équipement pourrait en annuler la garantie.
警告: Pour réduire les risques de brûlures, d’incendies, de décharges électriques ou de blessures, il est essentiel de brancher chaque appareil sur une prise électrique correctement mise à la terre.
警告: Les systèmes de surveillance de la fréquence cardiaque peuvent être inexacts. Un exercice trop intensif peut entraîner des blessures graves, voire mortelles. En cas de malaise, interrompez immédiatement la séance d’entraînement.
警告: Gardez une distance d’au moins 1 m derrière et d’au moins 30 cm (3 pieds) de chaque côté de l’appareil. Ne placez pas ce dernier près de murs, meubles ou autres équipements qui pourraient en obstruer l’accès.
危险: Pour réduire les risques de chocs électriques ou de blessures en raison des pièces mobiles, débranchez toujours les produits avant de les nettoyer ou de procéder aux tâches d’entretien.
  • Life Fitness ne garantit pas que les composants utilisés dans la fabrication des produits proposés dans la bande Life Fitness sont exempts de latex. Les utilisateurs de ces produits doivent prendre toutes les précautions nécessaires pour éviter un contact accidentel qui pourrait entraîner une réaction indésirable au latex.
  • Life Fitness recommande de débrancher le produit quand il n’est pas utilisé. Débranchez-le systématiquement après son utilisation et avant l’ajout et le retrait de pièces.
  • Ne faites jamais fonctionner le produit dont la fiche ou le cordon d’alimentation sont altérés ni aucun appareil qui serait tombé, aurait été endommagé ou même partiellement plongé dans l’eau. Contactez le service à la clientèle.
  • Placez l’appareil de façon à ce que l’utilisateur ait accès à la fiche du cordon d’alimentation. Assurez-vous que le cordon d’alimentation n’est pas noué ou tordu et qu’il n’est pas coincé sous un autre appareil ou sous tout autre objet.
  • Si le cordon d’alimentation électrique est endommagé, il doit être remplacé par le fabricant, par un réparateur agréé ou par une personne qualifiée afin d’éviter tout danger.
  • Pour un fonctionnement correct, suivez toujours les instructions de la console.
  • Cet appareil n’est pas destiné à être utilisé par des personnes ou des enfants présentant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, sauf en cas de supervision ou d’instructions relatives à son utilisation par une personne responsable de leur sécurité.
  • N’utilisez pas ce produit à l’extérieur, près d’une piscine ou dans des endroits très humides.
  • N’utilisez jamais le produit avec les ouvertures d’air bloquées. Maintenez les bouches d’aération exemptes de peluches, de cheveux ou de toute autre obstruction.
  • N’introduisez jamais d’objet dans les ouvertures de cet appareil. Si un objet tombe dans l’appareil, mettez ce dernier hors tension, débranchez le cordon d’alimentation et récupérez l’objet avec précaution. Si vous ne pouvez pas l’atteindre, contactez le service d’assistance à la clientèle.
  • Ne placez jamais de liquides d’aucune sorte directement sur l’appareil, sauf si vous disposez d’un support ou d’un plateau pour accessoires. Nous vous recommandons de n’utiliser que des récipients pourvus d’un couvercle.
  • N’utilisez pas ces produits avec les pieds nus. Portez toujours des chaussures. Portez des chaussures à semelles en caoutchouc ou antidérapantes. N’utilisez pas de chaussures à talon, à semelle en cuir, à crampons ou à pointes. Assurez-vous qu’aucun caillou ne s’est incrusté dans les semelles.
  • Cet équipement n’est pas destiné à être utilisé par les enfants. Tenez les enfants âgés de moins de 14 ans à l’écart de la machine.
  • Éloignez les vêtements amples, les lacets de chaussure et les serviettes des parties mobiles de l’appareil.
  • Ne placez pas les mains à l’intérieur ou sous l’appareil. Ne le faites pas basculer sur le côté durant son fonctionnement.
  • Ne laissez aucune personne gêner l’utilisateur ou le fonctionnement de l’appareil pendant l’exercice.
  • Laissez les consoles LCD s’adapter à la température ambiante pendant une heure avant de brancher l’appareil et de l’utiliser.
  • Utilisez cet équipement uniquement aux fins auxquelles il est destiné et de la manière décrite dans le présent manuel. N’utilisez pas d’accessoires non recommandés par le fabricant.
  • Maintenez le cordon d’alimentation à l’écart des surfaces chauffées. Ne tirez pas l’appareil par son cordon et n’utilisez pas celui-ci comme une poignée.
  • Les barres d’appui latérales peuvent servir à améliorer la stabilité, le cas échéant, mais elles ne sont pas conçues pour être utilisées de façon continue.
  • Ne reculez jamais sur l’appareil, que ce soit en marchant ou en courant.
  • N’utilisez pas l’appareil en présence d’aérosols ou en cas d’administration d’oxygène. Ces substances pourraient entraîner des risques d’incendie et d’explosion.
  • Lisez les avertissements sur chaque produit avant de commencer à vous entraîner.
  • Si certaines étiquettes d’avertissement sont manquantes ou endommagées, contactez immédiatement le service d’assistance à la clientèle. Nous vous en fournirons de nouvelles. Les étiquettes d’avertissement sont expédiées avec les appareils et doivent être installées avant utilisation de ces derniers. Life Fitness n’est pas responsable des étiquettes manquantes ou endommagées.
  • À la différence des vélos, des Cross-Trainers et des steppers traditionnels à pédale, il s’agit d’un appareil motorisé. Cet appareil motorisé permet de faire descendre les marches d’escalier à des vitesses variables et opère donc à différents niveaux simultanément. Au cours d’un entraînement classique sur cet appareil, l’utilisateur doit se concentrer afin de coordonner ses efforts sur les escaliers en mouvement. Il n’a donc pas la possibilité de voir si quelqu’un ou quelque chose s’approche par l’arrière. Cet appareil est uniquement conçu pour être utilisé dans un environnement contrôlé. Le PowerMill Climber n’est pas conçu pour être utilisé à domicile et ne doit en aucun cas être utilisé dans un environnement auquel les enfants ou animaux ont accès.

1.3: 电源要求

配备 Integrity 和 Discover 控制台的 PowerMill 要求必须按照下表所列的电气配置提供交流电源。

备注: 配备 Integrity 控制台的设备可以与选配的可连接电视一起使用。

控制台 电源电压 频率 输出电压 输出电流
  • Integrity 控制台
  • Discover 控制台
 100 - 240 伏交流 50 - 60 赫兹 24 伏直流 5 安
插座电压 商用装置插座及断路器 (Amps)
120 伏交流 20（每个断路器最多适用于 1 台 PowerMill）
230 伏交流 12（每个断路器最多适用于 1 台 PowerMill）
备注: 请勿改装本产品随附的插头。如果插头与可用插座不配套，应让有资质的电工安装适用的插座。

1.4: 接地说明

本产品必须正确接地。如设备出现失灵或故障，正确的接地可以为电流提供一个阻力最小的通道，降低接触或使用设备时触电的风险。每台设备均配备电线，包括设备接地导线和接地插头。插头必须插入按照当地法规和法令正确安装和接地的插座。

备注: 在北美地区，不得使用临时适配器将此插头连接到两孔插座。如果没有正确接地的 15 安培插座，必须由合格的电工安装适用的插座。对于使用额定 120 伏电路，本产品拥有的接地插座，从附图中来看是一个整体。确保产品连接至与插头相同配置的插座。
项目 产品描述
1 接地插座盒
2 接地插座
3 接地插脚
危险: 设备接地导线连接错误可能会导致触电。如不确定接地方式是否正确，请联系有资质的电工进行检查。不要改装本产品随附的插头。如插头与插座不配套，须由有资质的电工安装一个适用的插座。对插头进行改装将使产品保修失效。

1.5: 固定方法 — Integrity X/C

固定 PowerMill 的目的是为了防止未经授权的使用。一旦启动预设的硬键操作都，系统将使跑步机停止。

为防止误切换到“停止”功能，这一操作应在 5-10 秒内完成。

  1. 按停止键 3 次。
  2. 按减速箭头键 3 次。

1.6: 固定方法 — SL 控制台 — PowerMill

固定 PowerMill 的目的是为了防止未经授权的使用。一旦启动，系统将使 PowerMill 停止。
  1. 进入管理人员配置：
    • 以下列顺序按升级/降级箭头键：升级、降级、升级、降级。
    • 按停止。
  2. 滚动到固定并按下 ENTER 键。
  3. 显示 IMMOBILIZE: XXX，XXX 是 ON 或 OFF。使用升级/降级箭头键滚动选择 ON 和 OFF。
  4. 选择 ON 或 OFF，按输入。
  5. 按停止退出。

1.7: 固定方法 - Discover SE3/SE3 HD/ST

固定装置的目的是为了防止未经授权的使用。一旦启动，系统将使装置停止运行。
  1. 轻触语言 图标，可访问选择语言屏幕。
  2. 按以下顺序轻触屏幕的底部： 左下、右下、左下和右下。
  3. 轻触固定装置图标。将显示已启用。
    部件 描述
    1 固定装置图标
    2 已启用图标
    3 退出图标
  4. 轻触退出图标 X 以退出系统选项。
  5. 单元将关闭。
  6. 单元被管理器固定 消息出现在屏幕上。
  7. 按以下顺序轻触兴趣屏幕的上部：左上、右上、左上和右上，以进入系统选项。
  8. 轻触固定装置图标以禁用。
    备注: Discover SE3HD 控制台已显示。

1.8: 固定方法 — SE4 控制台

固定装置的目的是为了防止未经授权的使用。一旦启动，系统将停止装置运行。
  1. 轻触兴趣屏幕上的语言图标以访问选择语言屏幕。（语言图标位置可能因控制台而异。）
  2. 按以下顺序轻触选择语言屏幕的底部：左下、右下、左下和右下。
  3. 轻触固定装置图标。将显示已启用。
    项目 描述
    1 固定装置图标
    2 已启用图标
    3 退出图标
  4. 轻触退出图标 X 以退出系统选项。
  5. 装置将重新启动。
  6. 屏幕上显示“设备已由管理人员停止”消息。
  7. 按以下顺序轻触兴趣屏幕的上部：左上、右上、左上和右上，以进入系统选项。
  8. 轻触固定装置图标以禁用。

章 2: 产品概况

2.1: 产品功能特性

部件 描述 数量
1 控制台 1
2 停止按键 2
3 接触心率传感器 2
4 杯托 2
5 踏板保护 2
6 轮子 2
7 机脚校平器 2
8 减速按键 1
9 加速按键 1

2.2: 何处放置设备

遵照所有安全说明，将此健身设备移至使用位置。有关占地面积的说明，请参见规格。位置必须拥有 2.7 米（9 英尺）的顶部最低位置。允许距健身设备后至少 1 米（3 英尺）和距其两侧 0.3 米（1 英尺）的距离。握住把手并使用踏板保护踏上健身设备。要从设备上下来，请停止健身设备，握住把手，使用踏板保护从机器上下来。

自由区
1 3 ft. (1 m)
2 1 ft. (0.3m)

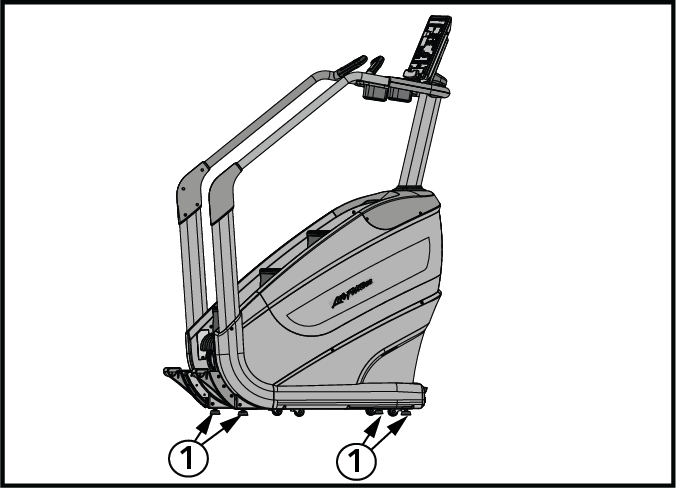

2.3: 如何稳定设备

将此健身设备放置到合适位置后，晃动设备检查其稳定性。设备如有任何轻微晃动，则必须将其放平。设备上有四个稳定脚。检查前后稳定脚，以确定有无未紧贴地面的稳定脚。逆时针转动该脚，使其降低。再次检查设备的稳定性，并进行必要的调节，直至设备稳定，不再摇晃。使用开口 17 毫米扳手将螺帽固定在稳定器杆上，以固定所调节的位置。

章 3: 组装

3.1: 硬件及所需工具

硬件
项目 描述 数量
1 M8 X 35mm 内六角螺钉 10
2 垫圈 3
3 M10 X 20mm 六角头螺钉 4
4 M8 X 16mm 圆头螺钉 8
5 M8 X 18mm 六角头带垫片螺钉 4
6 M4 X 16mm Phillips 十字盘头螺钉 7
7 M4 X 12mm Phillips 十字盘头螺钉 25
8 M5 X 14mm Phillips 十字盘头螺钉（Discover 或 Integrity 控制台） 5

所需工具：

  • 5 毫米通用扳手
  • 6 毫米通用扳手
  • Phillips 十字螺丝刀
  • 10 毫米套筒扳手
  • 17 毫米套筒扳手，带加长杆
  • 17 毫米开口扳手（仅适用于校平器）
  • 棘轮

3.2: 将底座从底座垫中移除

项目 产品描述 数量
1 PowerMill 底座 1
2 底座垫 1

3.3: 安装踏板保护

部件 描述 数量
1 踏板保护，左 1
2 踏板保护，右 1
3 M8 X 35mm 内六角螺钉 6
18 - 20 英尺. 磅 (24.4 - 27.1 Nm)

3.4: 安装左、右直立式后轮

部件 描述 数量
1 直立式后轮，左 1
2 M10 X 20mm 六角头螺钉 4
3 直立式后轮，右 1
28 - 32 英尺. 磅 (38 - 43.3 Nm)

3.5: 将顶盖固定到底座上

  1. 将塑料索环安装到前面板护罩中。
    项目 描述 数量
    1 塑料索环 3
  2. 使用螺钉将顶盖固定到底座上。
    项目 描述 数量
    1 M4 X 16mm Phillips 十字盘头螺钉 7
    2 顶盖 1
    10 - 12 英寸. 磅 (1.1 - 1.3 Nm)

3.6: 安装控制台支架焊件

  1. 将顶盖垫圈放置到控制台支架焊件。
  2. 将缆绳向上穿过控制台支架焊件。
  3. 将控制台支架焊件紧固到底座。
  4. 将顶盖垫圈沿着控制台支架焊件向下滑动，使其平放在顶盖上。
    项目 描述 数量
    1 控制台支架焊件 1
    2 顶盖垫圈 1
    3 M8 X 18 mm 六角头带垫片螺钉 4
    4 缆绳
    18 - 20 英尺. 磅 (24.4 - 27.1 Nm)

3.7: 安装车把

  1. 将缆绳穿过前车把和后车把。
  2. 将左、右后车把连接到左、右“L”管（前车把）。使用螺钉紧固。
    项目 描述 数量
    1 "L"管（前车把），左 1
    2 后车把，左 1
    3 "L"管（前车把），右 1
    4 后车把，右 1
    5 M8 X 16mm 圆头螺钉 4
    16 - 18 英尺. 磅 (21.7 - 24.4 Nm)
  3. 将左右车把组件固定到控制台支架焊件和后支架。
    项目 描述 数量
    1 M8 X 35mm 内六角螺钉 4
    18 - 20 英尺. 磅 (24.4 - 27.1 Nm)
    2 M8 X 16mm 圆头螺钉 4
    16 - 18 英尺. 磅 (21.7 - 24.4 Nm)

3.8: 安装附件托盘

部件 描述 数量
1 M4 X 12mm Phillips 十字盘头螺钉 12
2 储物架，右侧顶部 1
3 储物架，右侧底部 1
4 储物架，左侧顶部 1
5 储物架，左侧底部 1
10 - 12 英寸. 磅 (1.1 - 1.3 Nm)

3.9: 安装车把盖

部件 描述 数量
1 车把后盖，左外侧 1
2 车把后盖，左内侧 1
3 车把后盖，右外侧 1
4 车把后盖，右内侧 1
5 M4 X 12mm Phillips 十字盘头螺钉 8
10 - 12 英寸. 磅 (1.1 - 1.3 Nm)

3.10: 安装杯托

项目 描述 数量
1 杯托 2

3.11: 控制台电缆连接底座

Integrity X/C
部件 描述 数量
1 底座电源控制台 1
2 底座信号 1
3 左车把按键开关 1
4 LifePulse 1
5 右把手按键开关 1
Discover SE3/SE3HD/ST
部件 描述 数量
1 CAT5e 以太网 1
2 24 伏直流 1
3 Coax，RG6，底座 1
4 PCB 1
5 接地电线 1
Integrity SL
部件 描述
1 CSAFE
2 底座开关，Lifepulse
3 基本功率
4 底座通信
5 电视（可选）
Discover SE4
部件 描述
1 以太网
2 STB HDMI
3 STB IR
4 CSAFE
5 基本功率
6 底座信号（Lifepulse，底座开关）
7 底座通信
8 射频同轴电缆

3.12: 安装控制台和后控制台护罩总成

Integrity (SL/X/C)
Discover (SE4/SE3HD/ST/SE3)
仅 Discover SE4
备注: 如果 Discover SE4 控制台配有 Set Top Box Sync (STB) 接收器，切勿将螺丝安装入所示位置（箭头旁）！螺丝会碰撞到控制台内部的 STB 接收器。
项目 描述 数量
1 控制台 1
2 M5 X 14 Phillips 十字盘头螺丝 5
3 后控制台护罩总成 1
14 - 16 英寸. 磅 (1.5 - 1.8 Nm)

3.13: 安装罩板

将罩板安装到内板上

项目 描述 数量
1 罩板，左 1
2 罩板，右 1
3 M4 X 12mm Phillips 十字盘头螺钉 4
10 - 12 英寸. 磅 (1.1 - 1.3 Nm)

3.14: 紧固硬件并检查机脚校平器位置

将所有硬件紧固并确认所有机脚校平器朝下。

项目 描述 数量
1 机脚校平器 4

3.15: 拆下电源线支架和安全电源线

  1. 拆下电源线支架和螺钉。
    项目 描述 数量
    1 支架，电源线 1
    2 M4 X 12mm Phillips 十字盘头螺钉 1
  2. 插入电源线并重新连接电源线支架和螺钉。
    项目 描述 数量
    1 支架，电源线 1
    2 M4 X 12mm Phillips 十字盘头螺钉 1
    14 - 16 英寸. 磅 (1.5 - 1.8 Nm)

章 4: 维修和技术数据

4.1: 预防性维护小窍门

下列预防性维护小窍门将使产品保持最佳工作性能：

  • 将产品放置在阴凉、干燥处。
  • 定期清理踏板的上表面。
  • 使用经过批准的或相匹配的清洁剂（参见经过批准的清洁剂）和超细纤维抹布清洁显示控制台和所有外表面。
  • 长指甲可能会损伤或划伤控制台表面，因而按控制台上的选项按钮时请使用指腹。
备注: 清洁设备外部时，极力建议使用柔软的棉布和非研磨性清洁剂。任何时候都不得将清洁剂直接涂抹在本设备的任何部位。

4.2: 许可和兼容清洁剂

稳定性专家批准了两种优先使用的清洁剂：PureGreen 24 和 Gym Wipes。这两种清洁剂都能安全有效地去除设备上的灰尘、污点和汗水。PureGreen 24 和 Gym Wipes 的抗菌力配方都是消毒剂，能够有效的对抗 MRSA and H1N1。

PureGreen 24 为喷雾型，方便健身房员工使用。将清洁剂喷在超细纤维抹布上，然后自上而下擦拭设备。对于常规消毒，应将 PureGreen 24 在设备上停留至少 2 分钟，如要控制真菌或病毒，则应停留至少 10 分钟。

Gym Wipes 是一种大且耐用的湿巾，可在锻炼之前或之后擦拭设备。对于常规消毒，应利用 Gym Wipes 至少擦拭设备 2 分钟。

如要订购这些清洁剂，请联系客户支持服务部门（1-800-351-3737 或电子邮件：customersupport@lifefitness.com）。

也可以用温和的肥皂水或温和的非磨损性家用清洁剂清洁显示控制台和所有外 表面。只能使用柔软的超细纤维布。请用超细纤维布蘸上清洁剂进行清洁。切勿使用含有氨水或酸性成份的清洁剂。切勿使用磨损性清洁剂。切勿使用纸巾。切勿将清洁剂直接涂抹在本设备表面。

4.3: 预防性维护计划

项目 每周 每月 每季度 每半年 评论
控制台保护膜 清洁     检查
杯托 清洁 检查
控制台安装螺栓       检查
机架 清洁     检查
塑料盖 清洁 检查
Lifepulse 传感器 清洁/检查
机脚校平器   检查/调整
侧面扶手 清洁     检查
步数 清洁     检查
在进行以下组件维护时关闭并拔下 POWERMILL！
台阶链条     检查 清洁/润滑 使用抹布蘸 30w 油清洁并略微润滑。
传动链     检查 清洁/润滑 使用抹布蘸 30w 油清洁并略微润滑。
链齿链     检查 清洁/润滑 擦去旧有多余油脂并使用锂基润滑脂略微擦拭链轮齿。
制动皮带/传动皮带     检查   检查皮带是否存在磨损和裂缝问题
轴承轨道       检查/润滑 擦去旧有多余油脂并使用锂基润滑脂略微擦拭轨道。
MCB 散热器       清洁/检查 确保散热器无碎屑。
电气连接       检查
前踏板轴   清洁/润滑     使用抹布蘸“Breakfree”溶液清洁/略微润滑。
后踏板轴   清洁/润滑     使用抹布蘸“Breakfree”溶液清洁/略微润滑。

4.3.1: 皮带检查 - 制动和传动皮带

PowerMill 有两条皮带。一条制动皮带和一条传动皮带

项目 产品描述 数量
1 制动皮带 1
2 传动皮带 1
  1. 检查皮带的开裂或磨损情况
    皮带开裂

    如出现 2 厘米左右的裂纹，则皮带的寿命已超过 80%，应更换皮带

    皮带磨损（材料损失）

    如材料出现如上所示的磨损，应更换皮带。

    备注: 无论因何种原因拆下电机与制动器之间的皮带，都必须更换一条新皮带。

章 5: 规格

5.1: 规格

设计用途 重型/商用 EN ISO 20957 S 类
最大承重 400 磅/181 千克
顶部最低高度 9 ft. / 2.7 m
可用踏板表面 520.7 厘米 (205 平方英寸)
电源要求 100 - 240 伏，50/60 赫兹，5 安
阻力水平 26 (0-25)
心率监测选项 专利的 LifePulse™ 数字心率监控器（附带电子信号处理器）和 Polar® 遥测（必须佩戴选购的胸带）

仅限 SE4：与 ANT+ 和蓝牙心率监测设备兼容
基本功能 SureStepSystem™ , MaxBlox™ 台阶配有脚趾防夹垫、双制动系统、双重踏板保护、一体化阅读架、宽大的双色阶梯、一体化智能手机储物格、可拆卸杯托、方便移动的四个轮子、拇指阻力控件。
控制台选项 Integrity C Integrity X Integrity SL Discover SE3 Discover SE3 HD / ST Discover SE4
显示器类型： 4 x 12 英寸 LED 显示屏 7 英寸 LCD 彩色触摸屏 LED 或 LCD* 16 英寸 LCD 表面电容式触摸屏 16 英寸高清 LCD 表面电容式触摸屏 16 英寸或 24 英寸高清 LCD 电容式触摸屏
互联网： 无线 无线 无线 有线和无线 有线和无线 有线和无线
联网功能: 不适用 不适用 可使用 CSAFE 可使用 CSAFE 可使用 CSAFE 可使用 CSAFE
备注: * Integrity SL LCD 版本只在一些国家/地区有售，屏幕稍微小一点。
  外形尺寸 包装尺寸 - 主箱
长 55.92 in. / 142 cm 51.6 in. / 131 cm
对角线 99.5 in. / 252.73 cm 不适用
宽 32.81 in. / 83.3 cm 35 in. / 89 cm
高 82.3 in. / 209 cm 50 in. / 127 cm
增加高度 10.5 in. / 26.7 cm 不适用
重量 （底座）473 磅/214.5 千克千克 530 磅/241 千克

章 6: 保证

6.1: 保修范围

此 Life Fitness 商用健身设备产品不存在任何材料及工艺缺陷。

6.2: 保修对象

原始购买者或从原始购买者手中接受本产品馈赠的受赠方。对于接下来的馈赠，保修将失效。

6.3: 保修期限

所有保修都由指定的产品根据Warranty Information（保修信息）所列的指导原则来进行。

6.4: 维修运费及保险费用承担

如果本产品或任何保修部件必须退回维修部进行维修，Life Fitness 将支付第一年内的所有运费及保险费用。第一年后的运输和保险费用将由您自行承担。

6.5: 如何修理保修零件缺陷

我们将向您发送新的或维修过的替代零件或部件，也可根据我们的意愿对产品进行更换。上述替代零件的保修期为原始保修期的剩余时间。

6.6: 非保修内容

擅自维修、滥用、事故、疏忽、装配或安装不当、在产品附近进行建筑活动产生的残渣、产品存放地点不当导致生锈或腐蚀、未经我方书面授权擅自改装或改造、贵方未能依照操作手册（“手册”）对产品进行使用、操作及维护导致的任何故障或损坏。

本产品随附可互换型 RJ45 网络端口和 Fitness 娱乐端口。该端口符合 2004 年 8 月 4 日制定的 FitLinxx CSAFE 规格，该规格规定：电压为 4.75 伏直流至 10 伏直流；最大电流为 85 毫安。任何由于超出 FitLinxx CSAFE 规格负载引起的产品损坏不在保修范围之内。

如将本产品运出美国陆地边界（不含阿拉斯加、夏威夷及加拿大），本保修的所有条款均告无效。此时应该遵守产品所在国家/地区的当地Life Fitness 授权代表提供的条款。

6.7: 您必须做什么

按照“手册”中的要求保留购买、使用、操作并维护本产品的证据；在发现任何缺陷之后的十天内通知购买地点；根据要求退还有缺陷的部件进行更换，或在必要时退还整个产品进行维修。 Life Fitness 保留决定产品是否可被退还以进行维修的权利。

6.8: 如何获得零件和服务

有关当地服务联系信息，请参见本手册“企业总部”一节。留下您的姓名、地址以及产品序列号（控制台和车架可能有不同序列号）。他们会告诉您如何得到更换零件，或如有必要派遣服务人员至您的产品所在地。

6.9: 排他性保修

本有限保修取代所有其它明示或暗示的保修，包括但不限于对于适销性和适于特定用途的暗示保证以及我方的所有其它责任或义务。我们未授权任何人代表我们保证提供与此产品销售有关的任何其他责任或义务。在任何情况下，依据本保修或其它条款，对于因使用或无法使用本产品导致的任何性质的人身或财产损失（包括任何利润损失或储蓄损失）、特殊、次要、随附或间接损失，我们均不承担任何责任。某些国家或地区不允许排除或限制暗示保证、随附损失或间接损失的责任，因此上述限制或排除条款可能并不适用于您。

6.10: 不可擅自变更保修

任何人均无权变更、修改或延长此有限保修的条款。

6.11: 国家法律有效

此保修赋予您特定的法律权利。根据各州/省和国家/地区的不同，您还可能拥有其他权利。
