Life Fitness

Atmos Eliptik Bisiklet ve Atmos Ev Tipi Eliptik Bisiklet

Kullanıcı Kılavuzu / Montaj Talimatları

1028281-0015 AC

Cover Image

i Şirket Merkezi

  • Columbia Centre III, 9525 Bryn Mawr Avenue, Rosemont, IL 60018 • U.S.A.
  • 847.288.3300 • FAKS: 847.288.3703
  • Servis telefon numarası: 800.351.3737 (ABD, Kanada içinde ücretsiz)
  • Global Web Sitesi: www.lifefitness.com
Uluslararası Şubeler

AMERİKA KITASI

Kuzey Amerika

Life Fitness, LLC

AVRUPA, ORTA DOĞU ve AFRİKA (EMEA)

Belçika, Hollanda ve Lüksemburg

Life Fitness (Atlantic) B.V.

Tüm diğer EMEA ülkeleri ve EMEA* iş distribütörleri

Life Fitness (Atlantic) B.V.

Brezilya

Life Fitness Brasil

İngiltere

Life Fitness UK LTD

  • Unit 109ª
  • Lancaster Way Business Park
  • Ely, Cambs, CB6 3NX
  • Telefon: Genel Müdürlük (+44) 1353.666017
  • Müşteri Destek (+44) 1353.665507
  • Servis E-posta: uk.support@lifefitness.com
  • Satış/Pazarlama E-posta: life@lifefitness.com

ASYA PASİFİK (AP)

Japonya

Life Fitness Japan, Ltd.

Latin Amerika ve Karayipler*

Life Fitness, LLC

Almanya, Avusturya, İsviçre

Life Fitness Europe GMBH

Hong Kong

Life Fitness Asia Pacific LTD



İspanya

Life Fitness IBERIA

Tüm Diğer Asya Pasifik ülkeleri ve Asya Pasifik distribütörü*

Life Fitness Asia Pacific LTD

* Ayrıca yerel temsilcilikler veya distribütörler/bayiler için www.lifefitness.com adresini ziyaret edin

ii Kullanıcı ve Servis Dokümanları Linki

https://lfn.fit/KnowledgeBase

https://lfn.fit/PartStore

Additional information is available online using the links above.

English

.تتوفر معلومات إضافية على الإنترنت باستخدام الرابط أعلاه

Arabic, Saudi Arabia, Primary

点击上面的链接可在线获取更多信息。

Chinese, Simplified, Primary

Flere oplysninger er tilgængelige online gennem linket ovenfor.

Danish

Bijkomende informatie is online beschikbaar via bovenstaande link.

Dutch

Vous trouverez plus d'informations en ligne à l'aide du lien ci-dessus.

French

Zusätzliche Informationen finden Sie online über den oben angegebenen Link.

German

Ulteriori informazioni sono disponibili online utilizzando il link sopra riportato.

Italian

追加情報は上記リンクを使用してオンラインで利用可能です。

Japanese

상기 링크를 통해 온라인에서 추가 정보를 볼 수 있습니다.

Korean

Informações adicionais estão disponíveis on-line, através do link acima.

Portuguese, Brazil, Primary

Дополнительная информация доступна в интернете по ссылке, указанной выше.

Russian

Mediante el enlace anterior podrá acceder a información adicional en línea.

Spanish

Ytterligare information finns online genom att använda länken ovan.

Swedish

İnternet üzerinden daha fazla bilgi edinmek için yukarıdaki bağlantıyı kullanabilirsiniz.

Turkish

.هناك معلومات إضافية متاحة على الإنترنت باستخدام الرابط أعلاه

Arabic,Standard, Secondary

Informazio osagarria eskuragarri dago goiko estekaren bidez.

Basque

Допълнителна информация можете да намерите онлайн, като използвате връзката по-горе.

Bulgarian

Mitjançant l'enllaç anterior podreu accedir a informació addicional en línia.

Catalan

使用上面的連結線上提供額外資訊。

Chinese, Traditional, Secondary

Dodatne informacije možete pronaći na internetu sljedeći vezu iznad.

Croatian

ከላይ የተቀመጠውን አገናኝ(ሊንክ) በመጠቀም መረጃዎች ኦንላይን ያገኛሉ፡፡

Ethiopian

Lisätietoja on saatavissa verkosta käyttämällä yllä olevaa linkkiä.

Finnish

Wubetumi anya nsɛm afoforo aka ho wɔ wɛbsait so denam asɛm a ɛwɔ atifi hɔ a wubemia so so.

Ghana

Πρόσθετες πληροφορίες είναι διαθέσιμες ονλάιν χρησιμοποιώντας το σύνδεσμο παραπάνω.

Greek

.מידע נוסף אפשר לקבל באינטרנט באמצעות הקישור לעיל

Hebrew

További információ elérhető online, a fenti hivatkozás segítségével.

Hungarian

Viðbótarupplýsingar eru fáanlegar á netinu með því að smella á tengilinn hér fyrir ofan.

Icelandic

Plus indicium per superum situm potes invenire.

Latin

മുകളിലുള്ള ലിങ്ക് ഉപയോഗിച്ച് ഓൺലൈനിൽ കൂടുതല് വിവരങ്ങൾ ലഭ്യമാണ്.

Malayalam

Ytterligere informasjon er tilgjengelig på nettet via linken ovenfor.

Norwegian Nyorsk

Dodatkowe informacje są dostępne online pod powyższym odnośnikiem.

Polish

Informações adicionais estão disponíveis online a usar o link acima.

Portuguese, Portugal, Secondary

Informații suplimentare sunt disponibile online, utilizând link-ul de mai sus.

Romanian

Dodatne informacije dostupne su na mreži putem gornjeg linka.

Serbian

Ďalšie informácie sú dostupné online na vyššie uvedenom odkaze.

Slovak

TradeMarkList Gym Wipes, PureGreen 24, Polar

Life Fitness® tescilli üründür.

Gym Wipes® 2XL Corporation'ın tescilli ticari markasıdır. PureGreen 24, Pure Green'in ticari markasıdır. Polar® Polar Electro Inc.'in tescilli ticari markasıdır.

Bölüm 1: Ek Bilgiler

1.1: Daha fazla çevrimiçi bilgi bağlantısı

Bu kılavuzda sağlanan içeriğe ek olarak, daha fazla ürün bilgisi, kılavuzlar, SSS, parçalar, garanti bilgileri, destek için iletişim vb. için lütfen aşağıdaki karekodu tarayın.

Life Fitness Atmos Cross-Trainer

https://lfn.fit/AtmosX

Bölüm 2: Başlarken

2.1: Güvenlik Talimatları

Ekleme: Ekipmanın sahibi, ekipmanı kullananlara tüm uyarıları ve talimatları sağlamakla sorumludur.

Kullanmadan önce tüm talimatları okuyun.

Dikkat: Bu ekipmanda yapılan her türlü değişiklik veya modifikasyon ürün garantisini geçersiz kılar.
Uyarı: Egzersiz ekipmanının yanlış veya aşırı kullanımı sağlıkla ilgili yaralanmalara neden olabilir. LIFE FITNESS Bir egzersiz programına başlanmadan önce; kullanıcının özellikle aile geçmişinde yüksek tansiyon veya kalp rahatsızlığı varsa veya kullanıcı 45 yaşın üstündeyse veya sigara içiyorsa, kolesterol seviyesi yüksekse, obezse veya o ana kadar düzenli egzersiz yapmamışsa; bir doktora görünüp kapsamlı bir tıbbi muayeneden geçmesini ÖZELLİKLE tavsiye etmektedir. Kullanıcı, egzersiz sırasında herhangi bir zamanda halsizlik, baş dönmesi, ağrı veya nefes daralması yaşarsa, egzersizi hemen bırakmalıdır.
Uyarı: Yanık, yangın, elektrik şoku veya yaralanma riskini azaltmak için, her bir ürünü uygun şekilde topraklanmış elektrik çıkışlarına bağlamak zorunludur.
Uyarı: Kalp atış hızı izleme sistemleri yanlış olabilir. Çok fazla egzersiz yapmak ciddi yaralanmalara hatta ölüme neden olabilir. Halsizlik hissederseniz egzersiz yapmayı hemen bırakın.
Uyarı: Esneme için kullanmayın ve kayış veya diğer cihazlara bağlamayın.
Uyarı: Pilleri çocukların ulaşamayacağı bir yerde saklayın.

Bazı göğüs bantları çıkarılabilir pil içerebilir.

  • Pil yutmak özofagusta potansiyel yırtılma ve kimyasal yanık oluşumuna sebep olacağından, ciddi yaralanmalara ve 2 saat kadar kısa bir süre içinde ölüme sebebiyet verebilir.
  • Eğer çocuğunuzun pil yuttuğundan şüpheleniyorsanız hemen yerel zehirlenme kontrol noktanızı arayarak uzman yardımına başvurun.
  • Cihazları inceleyin ve pil bölümünün doğru şekilde emniyete alındığını kontrol edin. (örneğin vidanın ya da mekanik bağlantının sıkı olduğunu.) Eğer bölme emniyete alınmamışsa kullanmayın.
  • Kullanılmış pilleri güvenli bir şekilde hemen atın. Bitmiş piller halen tehlikeli olabilir.
  • Düğme pillerin doğurabileceği riskler ve çocukların güvenliğinin nasıl sağlanacağı ile ilgili çevrenizdekileri bilgilendirin.
Uyarı: Cross Trainer'ın önünde en az 1 ft / 0,3 m, yanında ise en az 2 ft / 0,6 m boşluk bulunduğundan emin olun.
Uyarı: Cross-Trainer, serbest tekerlek sistemi özelliğiyle donatılmamıştır. Bu nedenle, ürün anında durdurulamaz.
Uyarı: This product can expose you to chemicals including 1,3-butadiene, which is known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.
Tehlike: Elektrik çarpması riskini azaltmak için temizlik veya bakım yapmadan önce ürünün fişini mutlaka çıkarın.
  • LIFE FITNESS , LIFE FITNESS markası altında sunulan ürünlerin üretiminde kullanılan bileşen parçalarının lateks içermediğini garanti veya taahhüt etmez. Bu ürünlerin kullanıcıları, istenmeyen bir lateks reaksiyonuna yol açabilecek kazara teması önlemek için gerekli tüm önlemleri almalıdır.
  • Eğer ürün hasarlı bir güç kablosuna veya elektrik fişine sahipse ya da düşmüş, hasar görmüş veya bir bölümü su içerisine daldırılmışsa, kesinlikle çalıştırmayın. Müşteri Hizmetleri ile iletişime geçin.
  • Ürünün konumunu belirlerken, güç kablosunun takılı olduğu prizin kullanıcının erişebileceği bir mesafede olduğundan emin olun. Elektrik kablosunun dolanmadığından, bükülmediğinden ve diğer ekipmanların ya da cisimlerin altında sıkışmadığından emin olun.
  • Eğer elektrik kaynak kablosu hasar görmüşse, üretici, yetkili bir servis bayisi veya benzer şekilde yetkili bir kişi tarafından tehlike oluşmasını engellemek için değiştirilmesi gerekir.
  • Doğru kullanım için her zaman konsol talimatlarını uygulayın.
  • Bu cihaz, güvenliklerinden sorumlu bir kişinin gözetiminde veya talimatıyla cihazı kullanmadıkları süre fiziksel, duyusal veya zihinsel melekeleri ya da tecrübe veya bilgisi yetersiz kişiler (çocuklar dahil) tarafından kullanılmak üzere tasarlanmamıştır.
  • Bu ürünü dış mekanlarda, havuz kenarında veya nemin yüksek olduğu alanlarda kullanmayın.
  • Ürününü asla hava delikleri kapatılmış şekilde kullanmayın. Hava deliklerini tüy, saç veya herhangi bir diğer tıkayıcı malzemeden uzak tutun.
  • Bu ürünlerdeki herhangi bir açıklığa asla yabancı nesneler sokmayın. İçine herhangi bir nesne düşerse; elektriğini kesin, elektrik kablosunu prizden çekin ve nesneyi düştüğü yerden dikkatlice çıkarmaya çalışın. Öğeye ulaşılamıyorsa, müşteri destek hizmetleri ile iletişime geçin.
  • Sıvı içeren kapları aksesuar gözü veya tablası dışında ünitenin üzerine koymayın. Kapaklı kaplar kullanmanız önerilir.
  • Bu ürünleri çıplak ayakla kullanmayın. Daima ayakkabı giyin. Kauçuk veya tabanı kaymayan ayakkabılar giyin. Topuklu, kösele, çivili veya çivisiz kramponlar giymeyin. Ayakkabılarınızın tabanına taş girmemiş olduğundan emin olun.
  • Bol giysileri, ayakkabı bağcıklarını ve havluları hareketli kısımlardan uzak tutun.
  • Kullanım esnasında aletin içine veya altına uzanmayın veya aleti yana doğru eğmeyin.
  • Bu cihazın çocuklar tarafından kullanımı uygun değildir. 14 yaşın altındaki çocukları makineye yaklaştırmayın.
  • İdman sırasında diğer kişilerin kullanıcı veya ekipmana herhangi bir şekilde müdahale etmesine izin vermeyin.
  • Üniteyi prize takıp kullanmadan önce bir saat LCD konsolun sıcaklık açısından "normalleşmesini" bekleyin.
  • Ürün kullanılmıyorsa LIFE FITNESS ürünün fişinin çekilmesini önerir. Kullanılmadığında ve parçaları takarken veya çıkarırken fişi elektrik prizinden çekin.
  • Bu ürünleri bu kılavuzda anlatılan amacına uygun kullanın. Üretici tarafından önerilmeyen bağlantı parçalarını kullanmayın.
  • Serbest duran ekipman, düz, sağlam ve yatay bir zemin üzerine konumlandırılmalıdır.
  • Cross-Trainer'ın arka plastik kapakları üzerine basmayın veya kapakların üzerinde oturmayın.
  • Cross-Trainer'ın orta tüpü üzerinde ayakta durmayın.
  • Egzersiz yapmak için kişinin ihtiyaç duyduğu güç, Cross-Trainer üzerinde gösterilen mekanik güçten farklı olabilir.
  • Cross-Trainer'ı kullanırken asla geriye doğru bakmayın.
  • Cross-Trainer'ı monte ederken veya sökerken dikkatli olun. Monte etmeden önce, pedalı kendinize en yakın ve en alçak konuma getirmek için hareketli kolları kullanın. Dengenizi korumanız gerektiğinde sabit gidonları kullanın. Egzersiz yaparken, hareketli kolları tutun.
  • Egzersize başlamadan önce, ürün üzerindeki tüm uyarıları okuyun.
  • Uyarılar eksikse veya okunmuyorsa, uyarı etiketlerinin yerleştirilmesi hakkında destek almak için Müşteri Destek Hizmetlerine danışın. Uyarı etiketleri her ürünle birlikte verilir ve ürün kullanılmadan önce mutlaka yerlerine yerleştirilmiş olmalıdır. Eksik veya kayıp uyarı etiketlerinden LIFE FITNESS sorumlu değildir.

2.2: Consignés de Sécurité

Kullanmadan önce tüm talimatları okuyun.

Uyarı: Egzersiz ekipmanının yanlış veya aşırı kullanımı sağlıkla ilgili yaralanmalara neden olabilir. LIFE FITNESS Bir egzersiz programına başlanmadan önce; kullanıcının özellikle aile geçmişinde yüksek tansiyon veya kalp rahatsızlığı varsa veya kullanıcı 45 yaşın üstündeyse veya sigara içiyorsa, kolesterol seviyesi yüksekse, obezse veya o ana kadar düzenli egzersiz yapmamışsa; bir doktora görünüp kapsamlı bir tıbbi muayeneden geçmesini ÖZELLİKLE tavsiye etmektedir. Kullanıcı, egzersiz sırasında herhangi bir zamanda halsizlik, baş dönmesi, ağrı veya nefes daralması yaşarsa, egzersizi hemen bırakmalıdır.
Dikkat: Bu ekipmanda yapılan her türlü değişiklik veya modifikasyon ürün garantisini geçersiz kılar.
Tehlike: Elektrik çarpması riskini azaltmak için temizlik veya bakım yapmadan önce ürünün fişini mutlaka çıkarın.
Uyarı: Yanık, yangın, elektrik şoku veya yaralanma riskini azaltmak için, her bir ürünü uygun şekilde topraklanmış elektrik çıkışlarına bağlamak zorunludur.
Uyarı: Kalp atış hızı izleme sistemleri yanlış olabilir. Çok fazla egzersiz yapmak ciddi yaralanmalara hatta ölüme neden olabilir. Halsizlik hissederseniz egzersiz yapmayı hemen bırakın.
Uyarı: Cross Trainer'ın önünde en az 1 ft / 0,3 m, yanında ise en az 2 ft / 0,6 m boşluk bulunduğundan emin olun.
Uyarı: Le Cross-Trainer ne sont pas équipés d'une option roue libre et ne peuvent donc pas être arrêtés instantanément.
  • Eğer ürün hasarlı bir güç kablosuna veya elektrik fişine sahipse ya da düşmüş, hasar görmüş veya bir bölümü su içerisine daldırılmışsa, kesinlikle çalıştırmayın. Müşteri Hizmetleri ile iletişime geçin.
  • Ürünün konumunu belirlerken, güç kablosunun takılı olduğu prizin kullanıcının erişebileceği bir mesafede olduğundan emin olun. Elektrik kablosunun dolanmadığından, bükülmediğinden ve diğer ekipmanların ya da cisimlerin altında sıkışmadığından emin olun.
  • Eğer elektrik kaynak kablosu hasar görmüşse, üretici, yetkili bir servis bayisi veya benzer şekilde yetkili bir kişi tarafından tehlike oluşmasını engellemek için değiştirilmesi gerekir.
  • Doğru kullanım için her zaman konsol talimatlarını uygulayın.
  • Bu cihaz, güvenliklerinden sorumlu bir kişinin gözetiminde veya talimatıyla cihazı kullanmadıkları süre fiziksel, duyusal veya zihinsel melekeleri ya da tecrübe veya bilgisi yetersiz kişiler (çocuklar dahil) tarafından kullanılmak üzere tasarlanmamıştır.
  • Bu ürünü dış mekanlarda, havuz kenarında veya nemin yüksek olduğu alanlarda kullanmayın.
  • Ürününü asla hava delikleri kapatılmış şekilde kullanmayın. Hava deliklerini tüy, saç veya herhangi bir diğer tıkayıcı malzemeden uzak tutun.
  • Bu ürünlerdeki herhangi bir açıklığa asla yabancı nesneler sokmayın. İçine herhangi bir nesne düşerse; elektriğini kesin, elektrik kablosunu prizden çekin ve nesneyi düştüğü yerden dikkatlice çıkarmaya çalışın. Öğeye ulaşılamıyorsa, müşteri destek hizmetleri ile iletişime geçin.
  • Sıvı içeren kapları aksesuar gözü veya tablası dışında ünitenin üzerine koymayın. Kapaklı kaplar kullanmanız önerilir.
  • Bu ürünleri çıplak ayakla kullanmayın. Daima ayakkabı giyin. Kauçuk veya tabanı kaymayan ayakkabılar giyin. Topuklu, kösele, çivili veya çivisiz kramponlar giymeyin. Ayakkabılarınızın tabanına taş girmemiş olduğundan emin olun.
  • Bol giysileri, ayakkabı bağcıklarını ve havluları hareketli kısımlardan uzak tutun.
  • Kullanım esnasında aletin içine veya altına uzanmayın veya aleti yana doğru eğmeyin.
  • Bu cihazın çocuklar tarafından kullanımı uygun değildir. 14 yaşın altındaki çocukları makineye yaklaştırmayın.
  • İdman sırasında diğer kişilerin kullanıcı veya ekipmana herhangi bir şekilde müdahale etmesine izin vermeyin.
  • Üniteyi prize takıp kullanmadan önce bir saat LCD konsolun sıcaklık açısından "normalleşmesini" bekleyin.
  • Ürün kullanılmıyorsa LIFE FITNESS ürünün fişinin çekilmesini önerir. Kullanılmadığında ve parçaları takarken veya çıkarırken fişi elektrik prizinden çekin. Bağlantıyı kesmek için ON/OFF düğmesine basarak gücü KAPATIN, sonra da fişi prizden çıkarın.
  • Bu ürünleri bu kılavuzda anlatılan amacına uygun kullanın. Üretici tarafından önerilmeyen bağlantı parçalarını kullanmayın.
  • Serbest duran ekipman, düz, sağlam ve yatay bir zemin üzerine konumlandırılmalıdır.
  • Cross-Trainer'ın arka plastik kapakları üzerine basmayın veya kapakların üzerinde oturmayın.
  • Cross-Trainer'ın orta tüpü üzerinde ayakta durmayın.
  • La puissance nécessaire à chaque utilisateur pour effectuer un exercice peut différer de la puissance mécanique affichée sur le Cross-Trainer.
  • Ne montez jamais à l'envers sur le Cross-Trainer.
  • Montez et descendez avec précaution du Cross-trainer. Avant de monter, placez la pédale située de votre côté en position basse, en vous aidant des bras mobiles. Utilisez les poignées fixes lorsque vous avez besoin de renforcer votre équilibre. Pendant les exercices, tenez les bras mobiles.
  • Egzersize başlamadan önce, ürün üzerindeki tüm uyarıları okuyun.
  • Uyarılar eksikse veya okunmuyorsa, uyarı etiketlerinin yerleştirilmesi hakkında destek almak için Müşteri Destek Hizmetlerine danışın. Uyarı etiketleri her ürünle birlikte verilir ve ürün kullanılmadan önce mutlaka yerlerine yerleştirilmiş olmalıdır. Eksik veya kayıp uyarı etiketlerinden LIFE FITNESS sorumlu değildir.
  • Sağlık ve Çevre Düzenlemeleri Uyarısı - Bu ürün Kaliforniya Eyaleti tarafından bilinen kansere, doğum kusurlarına veya diğer üremeyle ilgili zararlara sebep olabilecek kimyasallar içerebilir. Daha fazla bilgi için Avrupa Komisyonu Regülasyon (EC) No. 1907/2006 (REACH) ve (Proposition 65) 1986 Kaliforniya Güvenli İçme Suyu ve Toksik Atık Yönetmeliği'ne başvurabilirsiniz https://www.lftechsupport.com/web/guest/environmental-regulations-information.

2.3: Eliptik Bisiklet Nereye Yerleştirilmeli ve Nasıl Sabitlenmeli

Eliptik bisiklet'i kurmadan önce kılavuzun tamamını okuyun. Tüm güvenlik talimatlarına uyarak, üniteyi kullanılacağı yere taşıyın. Eliptik bisiklet'in önünde en az 1 ft (0,3 m), yanında ise en az 2 ft (0,6 m) boşluk bulundurun. Eliptik bisiklet'e yandan binilmesi kolay olmalıdır.

1 1 ft. / 0.3 m
2 2 ft. / 0.6 m

Üniteyi yerine yerleştirdikten sonra, yanlara doğru sallamaya çalışarak cihazın sabit olup olmadığını kontrol edin. Her tür hafif sallanma, cihazın dengelenmesi gerektiği anlamına gelir. Hangi ayağın yere tam olarak temas etmediğini bulun. Açık uçlu bir 17 mm anahtar kullanarak sıkıştırma somununu gevşetin ve ayak dengeleyiciyi biraz daha indirmek için döndürün. Ünitenin sabit durduğundan emin olun. Ayarlamayı ünite sallanmayana kadar tekrarlayın. Sıkıştırma somununu stabilizör çubuğa doğru sıkarak ayarı sabitleyin.

Parça Açıklama Adet
1 Sıkıştırma Somunu 4
2 Ayak Dengeleyici 4

2.4: Elektrik Gücü Gereksinimleri (Harici Güç Kaynağı Kullanan Üniteler İçin Geçerlidir)

  • SL Konsolları bulunan üniteler kendi enerjisiyle çalışır. İstenirse satın alınabilecek isteğe bağlı bir harici güç adaptörü mevcuttur.
  • SE4 Konsol bulunan üniteler için bir 24 VDC güç kaynağı gereklidir.

Uyarı: Yalnızca ürünle birlikte temin edilen adaptör ve kabloyu kullanın. 2 uçlu çıkışa bağlamak için herhangi bir modifikasyon kullanmayın. Ürün standart 3 uçlu prizlere takılmalıdır.
Konsol Besleme Voltajı Frekans Çıkış Voltajı Çıkış Akımı
SL / SE4 100 - 240 VAC 50 - 60 Hz 24 VDC 3.75 A
Priz Çıkış Voltajı Ticari Ünite Priz Çıkışı ve Şalter (Amper) Tüketici / Ev Üniteleri Priz Çıkışı ve Şalter (Amper)
120 VAC 20 (şalter başına 8 eliptik bisikletten fazla olmamalıdır) 15 (şalter başına 6 eliptik bisikletten fazla olmamalıdır)
230 VAC 12 (şalter başına 8 eliptik bisikletten fazla olmamalıdır) 12 (şalter başına 8 eliptik bisikletten fazla olmamalıdır)
Not: Bu ürünle birlikte verilen fişi değiştirmeyin. Fiş mevcut prize uymuyorsa, kalifiye bir elektrikçiye uygun bir priz monte ettirin.
Not: Adaptörün temel üniteye güvenli şekilde bağlandığından emin olun. Gevşek bağlantı yapılması durumunda ünite harici güç alamayabilir.

2.5: Konsol Güç Kaynağını Kontrol Etme

SL Konsol yeniden şarj edilebilir 6 volt'luk bir batarya ile beslenmektedir. GO tuşuna basarak bataryayı kontrol edin. Konsol "bip" sesi çıkarmalı ve ışığı yanmalıdır. Konsolda Life Fitness logosu görüntülenecektir. Bir mesaj belirmiyorsa üniteye çıkın ve pedal çevirmeye başlayın. Konsolun ışığı yanmalı ve bir egzersiz programlanması mümkün olmalıdır. Bataryayı optimum şekilde şarj etmek için egzersiz sırasında, 10 - 20 dakika boyunca 50 RPM veya daha hızlı bir şekilde pedal çevirin. Egzersizler sırasındaki pedal çevirme hareketi bataryayı şarjlı halde tutar. İsteğe bağlı olarak harici güç kaynağı kullanılabilir. Eğer ünite harici güç beslemesiyle çalışıyorsa, batarya enerjisinin korunması otomatiktir ve pedal çevirme işlemi gerekmez. Tehlikeli bir durumla karşılaşmamak için, yalnızca Life Fitness tarafından temin edilen güç kaynağını kullanın.

2.6: Güç Destek Seçeneği / Harici Güç Kaynağı

Eliptik bisikletin opsiyonel Güç Destek özelliği sayesinde konsol, harici bir elektrik kaynağı tarafından beslenebilir. Bu özellik konsola düzenli güç sağlamak için minimum bir hızda pedal çevirme gereksinimini ortadan kaldırır. Bu seçenek ile eliptik bisiklet'i rehabilitasyon amacıyla kullananlar, konsol güç kaybetmeden minimum hızın altında pedal çevirebilirler.

AC-DC adaptörünü, eliptik bisiklet'in ön tarafındaki harici besleme soketine takın. Adaptör kablosunun ucundaki fişi bir AC prizine takın. Tehlikeli bir durumla karşılaşmamak için, yalnızca Life Fitness tarafından temin edilen harici güç kaynağını kullanın.

Dikkat: Konnektörler yuvalara kolayca girmelidir. Bir bağlantı sağlamak için kuvvet uygulamak sokete ve/veya yuvaya zarar verebilir ve ürün garantisi geçersiz olabilir. Eğer güç kaynağı soketi yuvaya kolaylıkla uymuyorsa, yanlış güç kaynağı kullanılıyor demektir.

Güç Destek özelliği için opsiyonel kit gereklidir. Kit siparişi vermek için Life Fitness Müşteri Hizmetleri ile iletişime geçin.

Bölüm 3: Ürün Açıklaması

3.1: Ürün Özellikleri

Parça Açıklama Adet
1 Konsol 1
2 Bardak Tutucu 2
3 Aksesuar Tablası 1
4 Pedallar 2
5 Ayak Dengeleyiciler 4
6 Taşıma Tekerlekleri 4
Not: SE4 Konsol referans olarak gösterilmiştir.

3.2: Ürün Etiketleri

Uygunluk / Seri Numarası

3.3: Etiket Konumları

Önemli: Belirtilen tüm etiketlerin/işaretlerin ürün üzerinde ve gösterilen konumda yer aldıklarını kontrol edin. Eksik veya zarar görmüş etiketleri yenisiyle değiştirin.
Parça Açıklama Adet
1 Etiket, Uygunluk, Tüketici ve Ticari 1

3.4: Bağlantılar

Aşağıdaki bağlantı yuvaları cross-trainer'ın önünde bulunur.

Parça Açıklama
1 CAT5e Ağı / Ethernet
2 KOAKSİYEL
3 Güç Girişi

3.5: Eliptik Bisiklet Nasıl Kullanılır

Ayaklarınızı pedalın üzerine rahat edeceğiniz şekilde yerleştirin. Birçok kullanıcı ayak parmaklarını pedalın dış kenarından 1-2" iç kenarından 0,5-1" mesafe kalacak şekilde yerleştirir. Diğer yandan pedallar tercihinize göre farklı şekillerde ayaklarınızı yerleştirmenize müsaade edecek genişliktedir. Üst vücut kuvvetiniz ile hareketli gidonları, alt vücut kuvvetiniz ile ayaklarınızın altındaki pedalları hareket ettirerek ileri doğru yürümeye benzer şekilde hareket edin. Eliptik bisiklet yavaş yürüme veya jogging, koşu şeklinde kullanılabilir. Genel kullanım hızı dakikada 50 - 60 pedal devridir. Kullanıcı alt ve üst vücut çalışma dengesini ayarlamak için gidona daha fazla veya daha az kuvvet vererek kullanabilir. Sabit iç gidon hareketli gidon yerine kullanılarak alt vücudun daha fazla efor sarf etmesi sağlanabilir. Ek varyasyonlar yaratmak için eliptik bisiklet geri gidecek şekilde kullanılabilir.

3.6: Cross-Trainer binme ve inme

Monte etmeden önce, pedalı kendinize en yakın ve en alçak konuma getirmek için hareketli kolları kullanın. Sabit gidonları tutun ve dikkatli bir şekilde ayaklarınızı yerleştirin. İnmek için pedalları çevirerek ayağınızı çekeceğiniz pedalın en alt konuma gelmesini sağlayın. İnerken sabit gidonu tutun. Ardından, kolları bırakın.

Bölüm 4: Kurulum

4.1: Donanım

Parça Açıklama Adet
1 Rondela 2
2 Vida, M5 x 0.8 x 14, PHL, PAN, MS, ST, ZN 5
3 Vida, CSL PAN M5 x 0.8-8 4
4 Vida, PHL PAN M3.5 x 18-12 4
5 Vida, PHL PAN M5 x 0.8-12 9
6 Vida, M4.2 x 0.7 6G6G x 19, DIN, PHL, PAN, AB, ST, ZB 2
7 Vida, #10 x 6 UNS, HXW, L, B, ST, GR 1
8 Somun, Altıgen M10 x 1.5 x 8 mm 2
9 Somun, M8 x 1.25-6H, DIN, UNF, Altıgen, Kilit Somunu 4
10 Cıvata, Altıgen; M10 x 1,5-16 4
11 Cıvata, Altıgen, M10 x 1.5-20 3
12 Cıvata, Altıgen, Dayanıklı M10 x 1.5-74 3
13 Pul, 35 mm çap x 10 mm çap x 3 mm Kalınlık 2
14 Rondela, 1,0 x 1,5, İtmeli Tip, Çelik 2
15 Ferrit; Bastırma Amaçlı, Çekirdek-Muhafaza 1

4.2: Gerekli Aletler

  • 5 mm Alyen Anahtar
  • 8 mm lokma anahtar
  • 11 mm Anahtar
  • 13 mm anahtar
  • 17 mm anahtar
  • 17 mm lokma anahtar
  • Yıldız tornavida
  • Tork tornavida
  • Tork anahtarı
  • Maket bıçağı
Not: Donanımı takmak için darbeli tornavidalar KULLANMAYIN.

4.3: Montaj Prosedürü

Bu işlem için iki kişi gerekmektedir.

İpucu: Üniteyi kurmadan önce bütün talimatları ayrıntılarıyla okuyup anladığınızdan emin olun. Bütün parçaları dikkatlice kontrol edin. Eğer hasar varsa parçaları iade etmek, değiştirmek veya yeniden sipariş etmek için gereken işlemlerle ilgili bu kılavuzun Müşteri Hizmetleri bölümüyle irtibata geçin.

4.3.1: Paketten Çıkarma ve Paketin Atılması

Montaj kılavuzunda açıklandığı şekilde fitness ekipmanını dikkatlice ambalajından çıkarın ve tüm bileşenleri hasar olup olmadığını anlamak için kontrol edin. Ürünü monte etmeden ve kullanmadan önce paketteki tüm malzemeleri çıkardığınızdan emin olun. Boğulma ve yaralanma tehlikelerini önlemek için küçük parçaları ve plastik malzemeleri çocukların erişemeyeceği yerde tutun.

Bu ürün için kullanılan tüm ambalaj malzemeleri geri dönüştürülebilir veya yeniden kullanılabilir şekilde tasarlanmıştır. Lütfen paketleme malzemelerini yerel, bölgesel ve ulusal düzenlemelere uygun ve sorumlu şekilde imha edin. Karton, kâğıt, plastik ve koruyucu köpük gibi malzemeleri ayırın ve uygun geri dönüşüm veya atık toplama alanlarına bırakın.

Yerel düzenlemeler izin vermediği sürece paketleme malzemelerini ev atıklarıyla birlikte atmayın. Çevresel etkiyi en aza indirmek için geri dönüşüm, daha kapsamlı üretici sorumluluğu veya atık elektrikli ve elektronik ekipman gereklilikleri gibi özel çevre mevzuatları bulunan bölgelerde bu mevzuatlara uyun.

Paketleme malzemelerini uygun şekilde geri dönüştürerek veya imha ederek kaynakların korunmasına katkı sağlamış ve çevresel sürdürülebilirliği desteklemiş olursunuz. Daha fazla bilgi için aşağıdaki Kardiyo ve Güç Ürünleri Kurulum Ambalajı Çıkarma ve İmha Bilgi Bankası makalesine bakın.

4.3.2: Tek Kolonu Yerleştirme

  1. Monokolonu kavrayın ve dik konuma getirin.
    Parça Açıklama Adet
    1 Tekil Kolon 1
  2. Monokolonun yan tarafını taban şasesine sabitleyen cıvataları, 17 mm lokma anahtar kullanarak takın.
    Parça Açıklama Adet
    1 Tekil Kolon 1
    2 Taban Gövdesi 1
    3 Cıvata, Altıgen, Dayanıklı M10 x 1.5-74 3

    Parçaları elle sıkın.

  3. Monokolonun arka kısmını taban şasesine sabitleyen cıvatayı, 17 mm lokma anahtar kullanarak takın.
    Parça Açıklama Adet
    1 Tekil Kolon 1
    2 Taban Gövdesi 1
    3 Cıvata, Altıgen, M10 x 1.5-20 1

    Parçaları elle sıkın.

  4. Tüm gevşek bağlantı elemanlarını aşağıdaki sırayla 25 fit-lb (34 Nm) olacak şekilde sıkın.
    1. Monokolonun arkasına 1 adet M10 × 1.5-20 altıgen cıvata takın.
    2. Monokolonun yan tarafına 4 adet M10 × 1.5-74 altıgen cıvata takın.
  5. Ünite üzerindeki kalan ambalaj malzemelerini çıkarın.

4.3.3: Dengeleyicileri Yerleştirme

  1. Ana şasenin arka kısmının altındaki ahşap paket takozunu çıkarın.
  2. Arka dengeleyiciyi taban şasesine sabitleyen cıvataları, 17 mm lokma anahtarı kullanarak takın.
    Parça Açıklama Adet
    1 Arka Dengeleme Ayağı 1
    2 Ana Gövde 1
    3 Cıvata, Altıgen; M10 x 1,5-16 2

    Donanımı 25 ft-lb/34 Nm olacak şekilde sıkın.

  3. Ana şasenin ön kısmının altındaki ahşap paket takozunu çıkarın.
  4. Ön dengeleyiciyi taban şasesine sabitleyen cıvataları, 17 mm lokma anahtarı kullanarak takın.
    Parça Açıklama Adet
    1 Arka Dengeleme Ayağı 1
    2 Ana Gövde 1
    3 Cıvata, Altıgen; M10 x 1,5-16 2

    Donanımı 25 ft-lb/34 Nm olacak şekilde sıkın.

4.3.4: Monokolon Muhafazalarını Takın

  1. Ön muhafazayı ana çerçeveye bağlayan vidaları yıldız tornavida kullanarak takın.
    Parça Açıklama Adet
    1 Tekil Kolon Kapağı, Sol 1
    2 Tekil Kolon Kapağı, Sağ 1
    3 Taban Gövdesi 1
    4 Vida, PHL PAN M5 x 0.8-12 8

    Donanımı 13 in-lb/1,5 Nm'ye sıkın.

4.3.5: Kavrama Kollarını Takın

  1. Pivot milinin her iki tarafına birer pul kaydırarak takın.
    Parça Açıklama Adet
    1 Rondela, 1,0 x 1,5, İtmeli Tip, Çelik 2
    2 Döner Mil 1
  2. Kavrama kolunu pivot milinin üzerine kaydırarak takın.
  3. Kavrama kolunu pivot miline sabitleyen cıvata ve pulu, 17 mm lokma anahtar kullanarak takın.
    Parça Açıklama Adet
    1 Kavrama Kolu, Sağ 1
    2 Döner Mil 1
    3 Pul, 35 mm çap x 10 mm çap x 3 mm 1
    4 Cıvata, Altıgen M10 x 1.5-20 1

    Donanımı 25 ft-lb/34 Nm olacak şekilde sıkın.

  4. Karşı kavrama kolunu takmak için 2-3. Adımları tekrarlayın.
  5. Kavrama kollarında yanal hareket olup olmadığını kontrol edin.
    • Kavrama kolları pivot mili boyunca yanal olarak hareket etmiyorsa, bir sonraki adıma geçin.
    • Kavrama kolları pivot mili boyunca yanal olarak hareket ediyorsa, 5 mm alyan anahtar kullanarak ayar vidalarını gevşetin. Mil bileziklerini Kavrama kollarına sıkıca dayayacak şekilde kaydırın ve ayar vidalarını sıkın.
    Parça Açıklama Adet
    1 Mil Çemberi 2
    2 Kavrama Kolu 2

    Donanımı 40 in-lb/4,5 Nm'ye kadar sıkın.

  6. Pedal kolunu kaldırın ve kavrama kolu ile hizalayın.
  7. Pedal kolunu kavrama koluna sabitleyen cıvata ve somunu, 17 mm anahtar ve 17 mm lokma anahtar kullanarak takın.
    Parça Açıklama Adet
    1 Pedal Kolu 1
    2 Kavrama Kolu 1
    3 Somun, Altıgen M10 x 1.5 x 8 mm 1
    4 Cıvata, Altıgen; Dayanıklı M10 x 1,5-74 1

    Donanımı 25 ft-lb/34 Nm olacak şekilde sıkın.

  8. Çatal bağlantı kapaklarını kavrma kolunun üzerine hizalayın. Çatal bağlantı kapaklarını birbirine bastırarak birleştirin.
    Parça Açıklama Adet
    1 Çatal Pim Kapağı, Ön 1
    2 Çatal Pim Kapağı, Arka 1
    3 Kavrama Kolu 1
  9. Yıldız tornavida kullanarak vidaları takarak çatal kapağını kavrama koluna sabitleyin.
    Parça Açıklama Adet
    1 Çatal Pim Kapağı, Ön 1
    2 Çatal Pim Kapağı, Arka 1
    3 Kavrama Kolu 1
    4 Vida, CSL PAN M5 x 0.8-8 2

    Donanımı 13 in-lb/1,5 Nm'ye sıkın.

  10. Karşı pedal kolunu ve çatal bağlantı kapaklarını takmak için 6–9. adımları tekrarlayın.
  11. Sabit şaft kapaklarını kavrama kollarının üzerine hizalayın. Sabit şaft kapaklarına birlikte bastırın.
    Parça Açıklama Adet
    1 Sabit Şaft Kapağı, A 2
    2 Sabit Şaft Kapağı, B 2
    3 Kavrama Kolu 2
  12. Yıldız tornavida kullanarak vidaları takarak sabit şaft kapaklarını kavrama koluna sabitleyin.
    Parça Açıklama Adet
    1 Sabit Şaft Kapağı, A 2
    2 Sabit Şaft Kapağı, B 2
    3 Kavrama Kolu 2
    4 Vida, PHL PAN M3.5 x 18-12 4

    Donanımı 13 in-lb/1,5 Nm'ye sıkın.

4.3.6: SE4 Kablolarını Takın

Aşağıdaki prosedür, SE4 Konsolu için kabloların nasıl takılacağını göstermektedir. SL Konsolu kuruluyorsa, Konsol Kaynaklı Parçayı Takma başlığına geçin.
  1. Bağlantı panelini taban çerçevesine sabitleyen vidayı yıldız tornavida ile sökün.
    Parça Açıklama Adet
    1 Bağlantı Paneli 1
    2 Taban Gövdesi 1
    3 Vida, PHL PAN M5 x 0.8-12 1
    4 RJ45 Konnektör, Dişi 1
    5 Fiş, Koaksiyel Konnektör 1
  2. Bağlantı panelindeki fişleri çıkarın.
  3. Bardaklık üst kapağını, monokolon ve muhafazalardan düz yukarı çekerek çıkarın.
    Parça Açıklama Adet
    1 Bardaklık Üst Muhafazası 1
    2 Tekil Kolon 1
    3 Bardaklık Alt Muhafazası 1
    4 Köprü Ön Alt Muhafazası 1

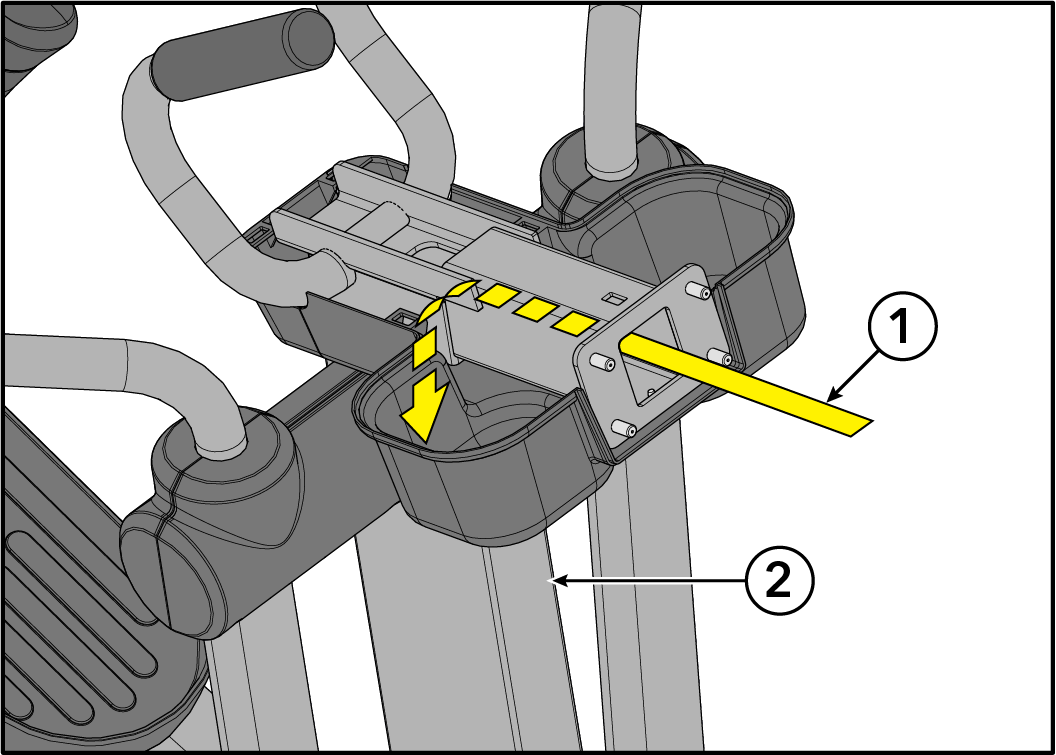

  4. SE4 kablolarını monokolon boyunca aşağı doğru yönlendirin ve taban şasesinden dışarı çıkarın.
    İpucu: SE4 kablo montajına yardımcı olması için çerçevede önceden takılı bir çekme teli vardır. SE4 kablolarının uçlarına çekme telini dolayın ve diğer uçtan çekerek kabloları çerçeveden geçirin.
    Parça Açıklama Adet
    1 Kablolar 2
    2 Tekil Kolon 1
  5. Kabloları kuplörlere takın. Kuplörleri bağlantı paneline yerleştirin. Koaksiyel kuplaj konnektör panelini sabitleyen pulu ve somunu, 11 mm anahtar kullanarak takın.
    Parça Açıklama Adet
    1 Bağlantı Paneli 1
    2 Kablo, CAT5e 1
    3 Kablo, Koaksiyel 1
    4 Kuplör, CAT5e 1
    5 Kuplör, Koaksiyel 1
    6 Pul 1
    7 Somun 1
  6. Bağlantı panelini taban şasesine sabitleyen vidayı, yıldız tornavida kullanarak takın.
    Parça Açıklama Adet
    1 Bağlantı Paneli 1
    2 Taban Gövdesi 1
    3 Vida, PHL PAN M5 x 0.8-12 1

    Donanımı 13 in-lb/1,5 Nm'ye sıkın.

4.3.7: Konsol Kaynaklı Parçasını Yerleştirme

  1. Kabloları konsol kaynağının üzerinden geçirin.
    Parça Açıklama Adet
    1 Kablolar -
    2 Konsol Kaynağı 1
    Not: Topraklama kablosunu konsol kaynaklı gövdenin içinden yukarı ve arka taraftan dışarı yönlendirin.
    Parça Açıklama Adet
    1 Topraklama Kablosu 1
    2 Konsol Kaynağı 1
  2. Kaynaklı konsol parçasını monokolona sabitleyen somunları 13 mm anahtar ile takın.
    Parça Açıklama Adet
    1 Konsol Kaynağı 1
    2 Tekil Kolon 1
    3 Somun, M8 x 1.25-6H, DIN, UNF, Altıgen, Kilit Somunu 4

    Donanımı 25 ft-lb/34 Nm olacak şekilde sıkın.

  3. Kabloları, kaynaklı konsol parçasını içinden geçirerek, üst kısmından yaklaşık 6 inç (15,2 cm) dışarı uzanacak şekilde çekin. Kalan kablo uzunluğunu kaynaklı konsol parçası ve monokolondan aşağı doğru itin.
    Parça Açıklama Adet
    1 Kablolar -
    2 Konsol Kaynağı 1
  4. Not: Aşağıdaki adım yalnızca SE4 Konsolu olan ünitelere yöneliktir. SL Konsol takılıyorsa, 5. adıma geçin.
    Bardak tutucularının üst muhafazasını monokolon ve muhafazalara bastırın.
    Parça Açıklama Adet
    1 Bardaklık Üst Muhafazası 1
    2 Tekil Kolon 1
    3 Bardaklık Alt Muhafazası 1
    4 Köprü Ön Alt Muhafazası 1
  5. Konsol ön dolgu kapağını, kaynaklı konsol parçasına doğru bastırın.
    Parça Açıklama Adet
    1 Konsol Ön Dolgu Muhafazası 1
    2 Konsol Kaynağı 1
  6. Topraklama kablosunu konsol kaynaklı gövdeye sabitleyen vidayı 8 mm lokma anahtar ile takın.
    Parça Açıklama Adet
    1 Topraklama Kablosu 1
    2 Konsol Kaynağı 1
    3 Vida, #10 x 6 UNS, HXW, L, B, ST, GR 1

    Donanımı 2.6 ft-lb / 3.5 Nm olacak şekilde sıkın.

4.3.8: Ferrit Kurulumu

Konsol kaynaklı gövdenin alt kısmında, taban güç ve taban sinyal kablosuna ferriti takın.

Ferrit
Parça Açıklama Adet
1 Ferrit: Bastırma Amaçlı, Çekirdek Muhafaza 1
2 Konsol–Taban Sinyal Kablosu 1
3 Konsol–Taban Güç Kablosu 1

4.3.9: Gövdeden Konsola Bağlantılar

  1. Ana kabloları konsola bağlayın.
    SL
    Parça Açıklama
    1 Ana Güç
    2 Gövde İletişimi
    SE4
    Parça Açıklama
    1 Gövde Arayüzü Kablosu
    2 Ana Güç
    3 Gövde İletişimi
    4 Ethernet
    5 KOAKSİYEL

4.3.10: SL veya SE4 Konsolunu Takın

  1. Yıldız tornavida kullanarak konsolu konsol destek kaynaklı parçasına sabitleyen vidaları takın.
    Not: Konsol montajına destek olması için konsol destek kaynaklı parçasının üstündeki çengeli kullanın.
    SL Konsolu
    Parça Açıklama Adet
    1 SL Konsolu 1
    2 Konsol Destek Kaynaklı Parça 1
    3 Vida, M5 x 0.8 x 14, PHL, PAN, MS, ST, ZN 5

    Parçaları 16,8 in-lb /1,9 Nm'ye kadar sıkın.

    SE4 Konsol
    Not: SE4 konsolunda bir Setüstü Senkronizasyon (STB) alıcısı varsa vidayı gösterilen konuma (okun yanına) takmayın! Vida, konsolun içindeki STB alıcısına çarpacaktır.
    Parça Açıklama Adet
    1 SE4 Konsol 1
    2 Konsol Destek Kaynaklı Parça 1
    3 Vida, M5 x 0.8 x 14, PHL, PAN, MS, ST, ZN 4

    Parçaları 16,8 in-lb /1,9 Nm'ye kadar sıkın.

4.3.11: Konsol Arka Muhafazasını Takın

  1. Konsolun kaynaklı parçasının arka kısmındaki iki deliğe rondelaları yerleştirin.
  2. Konsol arka muhafazasının üstündeki klipsleri, konsol kaynaklı gövde üzerindeki karşılık gelen yuvalara bastırarak oturtun.
  3. Konsolun arka muhafazasını kaynaklı konsol parçasına sabitleyen vidaları, bir yıldız tornavida kullanarak takın.
    Parça Açıklama Adet
    1 Konsol Arka Muhafazası 1
    2 Konsol Kaynağı 1
    3 Rondela 2
    4 Vida, M4.2 x 0.7 6G6G x 19, DIN, PHL, PAN, AB, ST, ZB 2

    Donanımı 13 in-lb/1,5 Nm'ye sıkın.

4.3.13: Ünitenin Düzgün Çalışıp Çalışmadığını Test Edin

Bölüm 5: Özellikler

5.1: Ürün Teknik Özellikleri

Tasarlanan Kullanım Ağır / Ticari EN ISO 20957 Sınıf S
Ev Sürümü EN ISO 20957 H Sınıfı
Maksimum Kullanıcı Ağırlığı 400 lbs. / 181 kg
Tahrik Tipi Jeneratör
Direnç Seviyeleri 26
Güç Gereksinimleri Elektrik Güç Gereksinimleri Bölümüne bakın
Kablosuz Şarj

(Yalnızca SE4 Konsolu)

Qi kablosuz indüksiyon şarj
  • Şarj alanı: 50 mm x 80 mm (yaklaşık 2 in. x 3 in.)
  • Şarj yanıt süresi: 3 saniyeden az
  • Maksimum çıkış: 10W
  • Şarj protokol uyumluluğu: Qi Hızlı Şarj
Kablosuz İletişim BT, NFC, Apple ve Samsung saat uyumluluğu, ANT+, RFID, Kablosuz Bağlantı Özelliği
Not: Bazı Ev Sürümü modellerinde RFID iletişimi olmayabilir.
  Fiziksel Ölçüler (konsol hariç)
Uzunluk 81.9 in. / 208 cm
Genişlik 30.7 in. / 78 cm
Yükseklik 65.2 in. / 165.6 cm
Ağırlık 262.3 lbs. / 119 kg

Bölüm 6: Servis ve Teknik Veriler

6.1: Koruyucu Bakım İpuçları

Not: Ekipmanın güvenliği, yalnızca ekipman hasara veya aşınmaya karşı düzenli olarak kontrol edildiğinde sağlanabilir. Arızalı parçalar onarılana ya da değiştirilene kadar cihazı kullanmayın. Aşağıda açıklandığı gibi aşınan parçalara özellikle dikkat edin.
Not: Ekipmanın güvenliği, yalnızca ekipman hasara veya aşınmaya karşı düzenli olarak kontrol edildiğinde sağlanabilir. Arızalı parçalar onarılana ya da değiştirilene kadar cihazı kullanmayın. Aşağıda açıklandığı gibi aşınan parçalara özellikle dikkat edin.

Aşağıda belirtilen önleyici bakım ipuçları ürünün her zaman yüksek performanslı çalışmasını sağlar:

  • Ürünü serin, kuru bir ortama yerleştirin.
  • Ekran konsolunu ve tüm dış yüzeyleri onaylı veya uyumlu bir temizlik maddesi (bkz. Onaylı Temizlik Maddeleri) ve mikro fiber bez ile temizleyin.
  • Uzun tırnaklar konsol yüzeyinin zarar görmesine ya da çizilmesine neden olabilir; konsoldaki seçim düğmelerine basmak için parmak pedlerini kullanın.
  • Pedalların üst yüzeyini düzenli olarak temizleyin.
  • Gövdeyi ve hareketli kolları düzenli olarak iyice temizleyin.
Not: Ünitenin dış kısmını temizlerken, aşındırıcı olmayan bir temizleyici ve yumuşak pamuk bir bez kullanmanız önemle tavsiye edilmektedir. Hiçbir şekilde ekipmanın herhangi bir parçasına doğrudan temizleme maddesi uygulanmamalıdır.

6.2: Onaylı ve Uyumlu Temizleyiciler

Tercih edilen iki temizlik maddesi güvenirlik uzmanları tarafından onaylanmıştır: PureGreen 24 ve Gym Wipes. Her iki temizlik maddesi de tozların, kirlerin ve terin ekipmandan güvenli ve etkili bir biçimde çıkarılmasını sağlar. PureGreen 24 ve Gym Wipes'ın Anti-bakteriyel Güçlü Formülü MRSA ve H1N1'e karşı etkili dezenfektanlardır.

Sprey formatındaki PureGreen 24, spor salonu personeli tarafından kolayca kullanılabilir. Spreyi mikrofiber beze uygulayarak ekipmanı silin. PureGreen 24'ü genel dezenfektan olarak en az 2 dakika, mantar ve viral kontrolör olarak da en az 10 dakika boyunca ekipmana uygulayın.

Gym Wipes, egzersizlerden önce ve sonra olmak üzere ekipmana uygulanabilen dayanıklı ve önceden nemlendirilmiş bezlerdir. Gym Wipes'ı genel dezenfektan olarak en az 2 dakika boyunca ekipmana uygulayın.

Bu temizlik maddelerini sipariş etmek için Müşteri Destek Hizmetleri'yle iletişime geçin (1-800-351-3737 veya e-posta: customersupport@lifefitness.com).

Ekranları ve dış yüzeylerin tümünü temizlemek için, hafif sabun ve su karışımı veya aşındırıcı olmayan yumuşak bir ev temizlik ürünü de kullanılabilir. Yalnızca mikrofiber bez kullanın. Temizlemeden önce temizlik maddesini mikrofiber beze uygulayın. Amonyak veya asit bazlı temizlik maddeleri KULLANMAYIN. Aşındırıcı temizlik maddeleri KULLANMAYIN. Kağıt havlu KULLANMAYIN. Temizlik maddelerini doğrudan ekipman yüzeyine UYGULAMAYIN.

6.3: Koruyucu Bakım Programı

Parça Haftalık Aylık Yılda İki Kez
Şişe Tutucular / Aksesuar Tepsileri Temizleyin Kontrol edin
Konsol Montaj Cıvataları     Kontrol edin
Konsol Kaplamaları Temizleyin   Kontrol edin
Gövde Temizleyin   Kontrol edin
Kollar - Hareketli ve Sabit Temizleyin Kontrol edin
Donanım     Kontrol edin
Ayak Dengeleyiciler   Kontrol edin / Ayarlayın
Hareketli Bağlantılar Temizleyin Kontrol edin
Pedallar Temizleyin Kontrol edin
Plastik Kapaklar Temizleyin Kontrol edin

6.4: Polar® Göğüs Kayışında Sorun Giderme

Nabız oranı değeri hatalı veya tamamen eksik
Olası Neden Çözüm
Kemerdeki vericinin elektrotları, doğru nabız değerlerinin elde edilmesini sağlayacak kadar ıslak değil. Kemerdeki verici elektrotlarını ıslatın.
Kemerdeki verici elektrotları cilde düz temas etmiyor. Kemerdeki verici elektrotlarının cilde düz temas ettiğinden emin olun.
Kemer vericisinin temizlenmesi gerekiyor. Kemer vericisini yumuşak sabun ve suyla yıkayın.
Kemer vericisi doğru ayarlanmadı. Kemer vericisini ayarlamak için öncelikle vericiyi alıcının 30,5 cm yakınına getirmeniz gerekmektedir. Alıcı konsolda bulunur. Kalp ritmi konsoldaki ekranda göründükten sonra iletişim mesafesi 91,4 cm'ye çıkar.
Göğüs bandı pili bitmiştir. Müşteri Destek Hizmetlerini arayın ve göğüs bandının nasıl değiştirileceği konusunda yardım alın.
Anormal derecede yüksek nabız değerleri
Olası Neden Çözüm
Şunlardan gelen elektromanyetik parazitler:
  • Televizyon setleri ve/veya antenler
  • Cep telefonları
  • Bilgisayarlar
  • Arabalar
  • Yüksek voltajlı enerji hatları
  • Motorla çalışan egzersiz ekipmanı
 Nabız okuma doğru hale gelinceye kadar, egzersiz ekipmanını olası parazit kaynağından veya olası parazit kaynağını koşu bandından birkaç santim uzaklaştırın.

6.5: Bataryayı Değiştirme - SL Konsol

Ünite ömrünün sonuna geldiğinde şarj edilebilir bataryayı çıkararak geri dönüşüme verin. Bataryayı çıkarmadan önce güç kaynağının (geçerli olması halinde) bağlantısını kesin. Bataryaya erişmek için, eliptik bisiklet üst arka kapağını sabit tutan vidaları sökün. Batarya gövdenin üst kısmına yakın konumda bulunur, sökülecek olan arka kapağın hemen altındadır. Bataryayı yerinden çıkarmak için, bataryaya bağlı iki kablonun bağlantısını kesin ve bataryayı yerinde tutan iki vidayı sökün. Bataryayı uygun bir şekilde, atık olarak elden çıkarın.

6.6: Nasıl Yapılır

6.6.2: Ürün Servis Hizmeti Alma

  1. Arıza belirtisini doğrulayın ve çalıştırma talimatlarını gözden geçirin. Sorunun nedeni ürünün, ürün özelliklerinin ve egzersizlerin çok iyi bilinmemesinden kaynaklanıyor olabilir.
  2. Ön sabitleyicinin sağ üst tarafında bulunan ünite seri numarasını bulun ve not edin.
  3. Life Fitness Müşteri Destek Hizmetleri'ne başvurun http://www.lifefitness.com.

6.7: Yazılım Güncellemeleri

Ekipman, düzgün çalışması ve güvenliği için gerekli olan gömülü yazılım içermektedir. İşlevselliğin, güvenliğin ve garanti kapsamının korunması için Ekipman yazılımı, üretici tarafından yayımlanan tüm güncellemeler, yamalar ve yükseltmeler (“Güncellemeler”) ile güncel tutulmalıdır.
  1. Bildirim ve İzleme – Sahip / İşletmeci, Güncelleme bildirimlerini almak amacıyla (a) Üretici nezdinde geçerli bir e-posta adresi kaydetmeli ve güncel tutmalı veya (b) yayımlanan Güncelleme duyuruları için Üretici’nin belirlediği web sitesini düzenli olarak takip etmelidir. Bu yükümlülüklerden herhangi birinin yerine getirilmemesi, Sahip / İşletmeci’nin Güncellemeleri yükleme yükümlülüğünü ortadan kaldırmaz.
  2. Güncelleme Yöntemi – Güncellemeler, Üretici’nin güvenli elektronik dağıtım kanalı üzerinden açılacaktır. Sahip / İşletmeci, doğru kurulum ve uygulama için paylaşılan talimatlara uymakla yükümlüdür.
  3. Uyum Sorumluluğu – Güncellemelerden haberdar olma yükümlülüğü tamamen Sahip / İşletmeci’ye aittir. Üretici’nin bildirim sağlama yükümlülüğü, kayıtlı e-posta adresine bildirim gönderilmesi veya belirlenen Güncelleme web sitesinde duyuru yayımlanmasıyla yerine getirilmiş sayılır.
  4. Uyumsuzluğun Sonuçları – Güncellemelerin yüklenmemesi aşağıdakilere yol açabilir:
    • Garanti kapsamının geçersiz hale gelmesi veya kısıtlanması;
    • Teknik desteğin askıya alınması;
    • Ekipman performansında düşüş veya güvenlik risklerinin ortaya çıkması; ve
    • Ortaya çıkabilecek yaralanma, hasar veya kayıplardan Üretici’nin sorumluluğu reddetmesi.

Bölüm 7: Garanti

Bölüm 8: Sürüm Açıklamaları

8.1: Kılavuzda Güncellemeler

6 Temmuz 2026 (Rev AC)
Konu Başlığı Değişiklikler
Kapak Sayfası Ekleme: Atmos Ev Sürümü
Ek Bilgiler Karekod Güncellendi
Elektrik Gereklilikleri
  • SL / SE4 tek sırada birleştirildi
  • Besleme Gerilimi: 100-240 VAC
  • Frekans: 50-60 Hz
  • Priz Çıkış Gerilimi: SL ile SE4 arasında şalter başına ünite sayısında fark yoktur
  • Priz Çıkış Gerilimi: 120 VAC Ev tipi ünitelerde şalter başına ünite sayısı 8'den 6'ya düşürüldü
Kurulum Ekleme: Paketten Çıkarma ve Paketin Atılması konu başlığı
İnternetteki Diğer Bilgilerin Bağlantısı Silindi
Kavrama Kollarının Takılması: Çatal Bağlantı Kapaklarının parça açıklaması Sabit Şaft kapakları olarak güncellendi (11 ve 12. adım)
Monocolumn Takılması: 4. adımın b alt adımındaki miktar 4 olarak güncellendi.
Özellikler Kablosuz İletişim:

Not Eklendi: Bazı Ev Sürümü modellerinde RFID iletişimi bulunmayabilir.
1 Şubat 2026 (Rev AB)
Konu Başlığı Değişiklikler
Daha fazla çevrimiçi bilgi bağlantısı Ekleme
Ön Kapak Ekleme: Kullanıcı Kılavuzu
Güvenlik Talimatları Ekleme: Ekipmanın sahibi, ekipmanı kullananlara tüm uyarıları ve talimatları sağlamakla sorumludur.
Güncellenen ifade: Serbest duran ekipman, düz, sağlam ve yatay bir zemin üzerine konumlandırılmalıdır.
Elektrik Gereklilikleri Tabloya Tüketiciyi de ekleyecek şekilde güncelleme yapıldı
Ürün Açıklaması Ekleme: Ürün Etiketleri
Donanım Ekleme: Ferrit
Ferrit Kurulumu Yeni montaj adımı
SE4 Kablolarını Takın Çekme teli kablosuna ilişkin İPUCU ifadesi güncellendi.
Konsolu Yerleştirin SE4 konsolu için görsel ve konu, 4 vida olacak şekilde güncellendi.
Servis ve Teknik Veriler Ekleme: Yazılım Güncellemesi konusu
Özellikler Silindi: Pedal Hız Aralığı
