Life Fitness

Atmos ligfiets en Atmos Home Edition-ligfiets

Handleiding voor de eigenaar / Montage-instructies

1028284-0005 AC

Cover Image

i Hoofdkantoor

  • Columbia Centre III, 9525 Bryn Mawr Avenue, Rosemont, IL 60018 • U.S.A.
  • 847.288.3300 • FAX: 847.288.3703
  • Telefoonnummer klantendienst: 800.351.3737 (gratis nummer in de VS, Canada)
  • Mondiale internetsite: www.lifefitness.com
Internationale kantoren

AMERIKA

Noord-Amerika

Life Fitness, LLC

EUROPA, MIDDEN-OOSTEN en AFRIKA (EMEA)

België, Nederland en Luxemburg

Life Fitness (Atlantic) B.V.

Alle andere EMEA-landen en distributeurs EMEA*

Life Fitness (Atlantic) B.V.

Brazilië

Life Fitness Brasil

Verenigd Koninkrijk

Life Fitness UK LTD

AZIË PACIFIC (AP)

Japan

Life Fitness Japan, Ltd

Latijns-Amerika en Caribisch gebied*

Life Fitness, LLC

Duitsland, Oostenrijk en Zwitserland

Life Fitness Europe GMBH

Hong Kong

Life Fitness Asia Pacific LTD



Spanje

Life Fitness IBERIA

Alle andere landen en distributeurs in Azië Pacific*

Life Fitness Asia Pacific LTD

*Raadpleeg eveneens www.lifefitness.com voor informatie over plaatselijke vertegenwoordigers of leveranciers

ii Link naar gebruikers- en servicedocumentatie

https://lfn.fit/KnowledgeBase

https://lfn.fit/PartStore

Additional information is available online using the links above.

English

.تتوفر معلومات إضافية على الإنترنت باستخدام الرابط أعلاه

Arabic, Saudi Arabia, Primary

点击上面的链接可在线获取更多信息。

Chinese, Simplified, Primary

Flere oplysninger er tilgængelige online gennem linket ovenfor.

Danish

Bijkomende informatie is online beschikbaar via bovenstaande link.

Dutch

Vous trouverez plus d'informations en ligne à l'aide du lien ci-dessus.

French

Zusätzliche Informationen finden Sie online über den oben angegebenen Link.

German

Ulteriori informazioni sono disponibili online utilizzando il link sopra riportato.

Italian

追加情報は上記リンクを使用してオンラインで利用可能です。

Japanese

상기 링크를 통해 온라인에서 추가 정보를 볼 수 있습니다.

Korean

Informações adicionais estão disponíveis on-line, através do link acima.

Portuguese, Brazil, Primary

Дополнительная информация доступна в интернете по ссылке, указанной выше.

Russian

Mediante el enlace anterior podrá acceder a información adicional en línea.

Spanish

Ytterligare information finns online genom att använda länken ovan.

Swedish

İnternet üzerinden daha fazla bilgi edinmek için yukarıdaki bağlantıyı kullanabilirsiniz.

Turkish

.هناك معلومات إضافية متاحة على الإنترنت باستخدام الرابط أعلاه

Arabic,Standard, Secondary

Informazio osagarria eskuragarri dago goiko estekaren bidez.

Basque

Допълнителна информация можете да намерите онлайн, като използвате връзката по-горе.

Bulgarian

Mitjançant l'enllaç anterior podreu accedir a informació addicional en línia.

Catalan

使用上面的連結線上提供額外資訊。

Chinese, Traditional, Secondary

Dodatne informacije možete pronaći na internetu sljedeći vezu iznad.

Croatian

ከላይ የተቀመጠውን አገናኝ(ሊንክ) በመጠቀም መረጃዎች ኦንላይን ያገኛሉ፡፡

Ethiopian

Lisätietoja on saatavissa verkosta käyttämällä yllä olevaa linkkiä.

Finnish

Wubetumi anya nsɛm afoforo aka ho wɔ wɛbsait so denam asɛm a ɛwɔ atifi hɔ a wubemia so so.

Ghana

Πρόσθετες πληροφορίες είναι διαθέσιμες ονλάιν χρησιμοποιώντας το σύνδεσμο παραπάνω.

Greek

.מידע נוסף אפשר לקבל באינטרנט באמצעות הקישור לעיל

Hebrew

További információ elérhető online, a fenti hivatkozás segítségével.

Hungarian

Viðbótarupplýsingar eru fáanlegar á netinu með því að smella á tengilinn hér fyrir ofan.

Icelandic

Plus indicium per superum situm potes invenire.

Latin

മുകളിലുള്ള ലിങ്ക് ഉപയോഗിച്ച് ഓൺലൈനിൽ കൂടുതല് വിവരങ്ങൾ ലഭ്യമാണ്.

Malayalam

Ytterligere informasjon er tilgjengelig på nettet via linken ovenfor.

Norwegian Nyorsk

Dodatkowe informacje są dostępne online pod powyższym odnośnikiem.

Polish

Informações adicionais estão disponíveis online a usar o link acima.

Portuguese, Portugal, Secondary

Informații suplimentare sunt disponibile online, utilizând link-ul de mai sus.

Romanian

Dodatne informacije dostupne su na mreži putem gornjeg linka.

Serbian

Ďalšie informácie sú dostupné online na vyššie uvedenom odkaze.

Slovak

Lijst van handelsmerken Gym Wipes, PureGreen 24, Polar

Life Fitness® is een geregistreerd handelsmerk

Gym Wipes® is een geregistreerd handelsmerk van 2XL Corporation. PureGreen 24 is een handelsmerk van Pure Green. Polar® is een geregistreerd handelsmerk van Polar Electro Inc.

Hoofdstuk 1: Bijkomende informatie

1.1: Link naar aanvullende online-informatie

Naast de inhoud van deze handleiding kunt u de onderstaande QR-code scannen voor aanvullende productinformatie, handleidingen, veelgestelde vragen, onderdelen, garantiegegevens, contact met de klantenondersteuning enzovoort.

Life Fitness Atmos Recumbent Bike

https://lfn.fit/AtmosR

Hoofdstuk 2: Van start gaan

2.1: Veiligheidsinstructies

De eigenaar van het toestel is verantwoordelijk voor het verstrekken van alle waarschuwingen en instructies.

Lees alle instructies vóór gebruik.

Voorzichtig: Alle aanpassingen of wijzigingen aan dit toestel kunnen de productgarantie ongeldig maken.
WAARSCHUWING: Onjuist of overmatig gebruik van trainingstoestellen kan schade aan de gezondheid veroorzaken. Life Fitness raadt ten ZEERSTE aan dat u, voordat u aan een trainingsprogramma begint, eerst een arts bezoekt voor een volledig medisch onderzoek (in het bijzonder indien er in uw familie personen met een hoge bloeddruk of een hartziekte voorkomen of indien u ouder bent dan 45 jaar, rookt, een hoog cholesterolgehalte hebt, zwaarlijvig bent of indien u in het afgelopen jaar niet regelmatig hebt gesport). Als u tijdens de training het gevoel hebt het dat u gaat flauwvallen, duizelig of kortademig wordt of pijn hebt, stop de training dan onmiddellijk.
WAARSCHUWING: Om het risico op brandwonden, brand, elektrische schokken of letsel te verminderen, moet elk toestel worden aangesloten op een correct geaard stopcontact.
WAARSCHUWING: Hartslagmeetsystemen kunnen onnauwkeurig zijn. Overmatige inspanning kan leiden tot ernstig letsel of de dood. Als u zich duizelig voelt, stop dan onmiddellijk met trainen.
WAARSCHUWING: Niet gebruiken voor stretching en hang er geen riemen of andere toestellen aan.
WAARSCHUWING: Houd de batterijen buiten bereik van kinderen.

Sommige borstbanden kunnen een verwisselbare batterij bevatten.

  • Inslikken kan ernstig letsel of zelfs overlijden tot gevolg hebben in slechts 2 uur, als gevolg van chemische brandwonden en mogelijke perforatie van de slokdarm.
  • Als u vermoedt dat uw kind een batterij heeft ingeslikt, neem dan onmiddellijk contact op met uw lokale antigifcentrum voor snel en deskundig advies.
  • Onderzoek apparaten en controleer of het batterijcompartiment goed is afgesloten, d.w.z. dat de schroef of een ander mechanisch bevestigingsmiddel vastzit. Gebruik niet als het compartiment niet goed is afgesloten.
  • Verwijder gebruikte knoopbatterijen onmiddellijk en veilig. Batterijen die bijna leeg zijn, vormen nog steeds een risico.
  • Vertel anderen over de risico's van knoopbatterijen en hoe ze hun kinderen kunnen beschermen.
WAARSCHUWING: Houd een afstand van 16 in / 41 cm tussen het breedste deel van de fiets en andere objecten aan weerszijden. de. Zorg voor minstens 3 f. / 0,9 m ruimte vóór of achter de fiets tot andere objecten en 2 ft. / 0,6 m in de instaprichting.
WAARSCHUWING: This product can expose you to chemicals including 1,3-butadiene, which is known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.
Gevaar: Om het risico op elektrische schokken of letsel door bewegende delen te verminderen, altijd het toestel loskoppelen voordat u reinigt of onderhoud uitvoert.
  • Life Fitness geen garantie dat onderdelen in producten onder dit Life Fitness merk volledig latexvrij zijn. Gebruikers moeten alle nodige voorzorgsmaatregelen nemen om onbedoeld contact te voorkomen dat een latexreactie kan veroorzaken.
  • Gebruik het product nooit indien het netsnoer of de stekker beschadigd is, of indien het toestel is gevallen, beschadigd of zelfs gedeeltelijk in water is ondergedompeld. Neem contact op met de klantendienst.
  • het product zo dat de stekker van het netsnoer in het stopcontact toegankelijk is voor de gebruiker. Zorg ervoor dat het netsnoer niet geknoopt of gedraaid is en niet onder toestellen of andere voorwerpen geklemd zit.
  • Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een erkende servicedienst of een gelijkwaardig gekwalificeerde persoon om gevaar te vermijden.
  • Volg altijd de instructies van de console voor een correcte werking.
  • Dit toestel is niet bedoeld voor personen (ook kinderen) met| beperkte fysieke, sensorische of mentale capaciteiten, of met onvoldoende ervaring of kennis, tenzij zij onder toezicht staan of instructie kregen van iemand die verantwoordelijk is voor hun veiligheid.
  • Gebruik dit toestel niet buiten, niet bij zwembaden en niet in zeer vochtige ruimtes.
  • Gebruik het product nooit wanneer de luchtopeningen geblokkeerd zijn. Houd de luchtopeningen vrij van stofpluis, haar of ander obstructerend materiaal.
  • voorwerpen in openingen van deze producten. Indien een voorwerp in het toestel valt, schakel de stroom uit, trek de stekker uit het stopcontact en verwijder het voorzichtig. Indien het voorwerp niet bereikbaar is, neem contact op met de klantendienst
  • Plaats nooit vloeistoffen rechtstreeks op het toestel, behalve in een accessoirebakje of houder. Gebruik bij voorkeur afsluitbare containers.
  • niet op blote voeten. Draag altijd schoenen. Draag schoenen met rubberen zolen of zolen met hoge grip. Gebruik geen schoenen met hakken, lederen zolen, noppen of spikes. Zorg dat er geen steentjes in uw zolen vastzitten
  • Houd loszittende kleding, veters en handdoeken uit de buurt van bewegende onderdelen.
  • Reik tijdens gebruik nooit in of onder het toestel en kantel het niet opzij.
  • Dit toestel is niet bedoeld voor gebruik door kinderen. Houd kinderen jonger dan 14 jaar uit de buurt van het toestel.
  • Laat andere personen de gebruiker of het toestel tijdens een training niet hinderen.
  • Laat LCD-consoles gedurende één uur op temperatuur komen alvorens het toestel aan te sluiten en te gebruiken.
  • het product niet in gebruik is, Life Fitness raadt aan het toestel los te koppelen. Trek de stekker uit het stopcontact wanneer het toestel niet in gebruik is en vóór het aanbrengen of verwijderen van onderdelen.
  • toestellen uitsluitend zoals beschreven in deze handleiding. Gebruik geen accessoires die niet door de fabrikant zijn goedgekeurd.
  • Vrijstaand toestel moet op een vlakke, stabiele en horizontale ondergrond worden geplaatst.
  • Ga niet staan of zitten op kunststof afdekkingen.
  • voorzichtig bij het op- of afstappen van de fiets. Gebruik het vaste stuur wanneer extra stabiliteit nodig is.
  • Lees alle waarschuwingen op het toestel vóór aanvang van de training.
  • beschadigd zijn. Waarschuwingslabels worden bij elk toestel geleverd en moeten worden aangebracht vóór gebruik. De fabrikant Life Fitness is niet verantwoordelijk voor ontbrekende of beschadigde labels.

2.2: Consignes de sécurité

Le propriétaire de l'équipement doit fournir aux utilisateurs toutes les mises en garde et instructions nécessaires.

Veuillez lire toutes les instructions avant usage.

Voorzichtig: Toute modification apportée à cet équipement pourrait en annuler la garantie.
WAARSCHUWING: Des problèmes de santé peuvent survenir en cas d’une utilisation incorrecte ou excessive de l'équipement. Life Fitness Recommande VIVEMENT aux utilisateurs de passer un examen médical complet avant d'entamer un programme d'entraînement, et tout particulièrement dans les cas suivants : antécédents familiaux d'hypertension (pression sanguine trop élevée) ou de pathologies cardiaques, utilisateurs de 45 ans ou plus, tabagisme, hypercholestérolémie (taux de cholestérol sanguin trop élevé), obésité, absence d'exercice physique depuis un an ou plus. Si, pendant l'usage de l'appareil, l'utilisateur éprouve un malaise, des vertiges, des douleurs ou des difficultés à respirer, il doit s'arrêter immédiatement.
WAARSCHUWING: Pour réduire les risques de brûlures, d’incendies, de décharges électriques ou de blessures, il est essentiel de brancher chaque appareil sur une prise électrique correctement mise à la terre.
WAARSCHUWING: Les systèmes de surveillance de la fréquence cardiaque peuvent être inexacts. Un exercice trop intensif peut entraîner des blessures graves, voire mortelles. En cas de malaise, interrompez immédiatement la séance d’entraînement.
WAARSCHUWING: Ne pas utiliser pour des étirements et ne pas y attacher des sangles ou autres dispositifs.
WAARSCHUWING: Tenir les piles hors de portée des enfants.

Certaines sangles de poitrine peuvent contenir une pile jetable.

  • L’ingestion de la pile peut provoquer des blessures graves voire la mort en moins de 2 heures en raison du risque de brûlures chimiques et de perforation de l’œsophage.
  • Si vous pensez que votre enfant a avalé une pile, contactez immédiatement le centre anti-poison local pour obtenir des conseils spécifiques.
  • Contrôlez l'appareil et assurez-vous que le compartiment pour pile est bien fermé, par exemple que la vis ou toute autre fixation mécanique est bien serrée. Ne pas utiliser le produit si le compartiment n'est pas bien fermé.
  • Éliminer les piles bouton immédiatement et de manière sûre. Les piles bouton sont une source de danger.
  • Informez les tiers des risques associés aux piles bouton et de la manière dont ils doivent agir pour protéger leurs enfants.
WAARSCHUWING: Laissez une distance de 41 cm (16 po) entre la partie la plus large du vélo et les objets se trouvant de part et d’autre. Laissez un dégagement d’au moins 90 cm (3 pieds) entre l’avant ou l’arrière du vélo et les objets alentour, et d’au moins 60 cm (2 pieds) dans la direction qui permet d’accéder à l’appareil.
WAARSCHUWING: This product can expose you to chemicals including 1,3-butadiene, which is known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.
Gevaar: Pour réduire les risques de chocs électriques ou de blessures en raison des pièces mobiles, débranchez toujours les produits avant de les nettoyer ou de procéder aux tâches d’entretien.
  • Life Fitness ne garantit pas que les composants utilisés dans la fabrication des produits proposés dans la bande Life Fitness sont exempts de latex. Les utilisateurs de ces produits doivent prendre toutes les précautions nécessaires pour éviter un contact accidentel qui pourrait entraîner une réaction indésirable au latex.
  • Ne faites jamais fonctionner le produit dont la fiche ou le cordon d’alimentation sont altérés ni aucun appareil qui serait tombé, aurait été endommagé ou même partiellement plongé dans l’eau. Contactez le service à la clientèle.
  • Placez l’appareil de façon à ce que l’utilisateur ait accès à la fiche du cordon d’alimentation. Assurez-vous que le cordon d’alimentation n’est pas noué ou tordu et qu’il n’est pas coincé sous un autre appareil ou sous tout autre objet.
  • Si le cordon d’alimentation électrique est endommagé, il doit être remplacé par le fabricant, par un réparateur agréé ou par une personne qualifiée afin d’éviter tout danger.
  • Pour un fonctionnement correct, suivez toujours les instructions de la console.
  • Cet appareil n’est pas destiné à être utilisé par des personnes ou des enfants présentant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, sauf en cas de supervision ou d’instructions relatives à son utilisation par une personne responsable de leur sécurité.
  • N’utilisez pas ce produit à l’extérieur, près d’une piscine ou dans des endroits très humides.
  • N’utilisez jamais le produit avec les ouvertures d’air bloquées. Maintenez les bouches d’aération exemptes de peluches, de cheveux ou de toute autre obstruction.
  • N’introduisez jamais d’objet dans les ouvertures de cet appareil. Si un objet tombe dans l’appareil, mettez ce dernier hors tension, débranchez le cordon d’alimentation et récupérez l’objet avec précaution. Si vous ne pouvez pas l’atteindre, contactez le service d’assistance à la clientèle.
  • Ne placez jamais de liquides d’aucune sorte directement sur l’appareil, sauf si vous disposez d’un support ou d’un plateau pour accessoires. Nous vous recommandons de n’utiliser que des récipients pourvus d’un couvercle.
  • N’utilisez pas ces produits avec les pieds nus. Portez toujours des chaussures. Portez des chaussures à semelles en caoutchouc ou antidérapantes. N’utilisez pas de chaussures à talon, à semelle en cuir, à crampons ou à pointes. Assurez-vous qu’aucun caillou ne s’est incrusté dans les semelles.
  • Éloignez les vêtements amples, les lacets de chaussure et les serviettes des parties mobiles de l’appareil.
  • Ne placez pas les mains à l’intérieur ou sous l’appareil. Ne le faites pas basculer sur le côté durant son fonctionnement.
  • Cet équipement n’est pas destiné à être utilisé par les enfants. Tenez les enfants âgés de moins de 14 ans à l’écart de la machine.
  • Ne laissez aucune personne gêner l’utilisateur ou le fonctionnement de l’appareil pendant l’exercice.
  • Laissez les consoles LCD s’adapter à la température ambiante pendant une heure avant de brancher l’appareil et de l’utiliser.
  • Life Fitness recommande de débrancher le produit quand il n’est pas utilisé. Débranchez-le systématiquement après son utilisation et avant l’ajout et le retrait de pièces.
  • Utilisez cet équipement uniquement aux fins auxquelles il est destiné et de la manière décrite dans le présent manuel. N’utilisez pas d’accessoires non recommandés par le fabricant.
  • Les équipements autonomes doivent être placés sur une base plane, stable et horizontale.
  • Ne vous mettez pas debout ni assis sur les caches en plastique.
  • Montez et descendez avec précaution du vélo. Utilisez les poignées fixes lorsque vous avez besoin de renforcer votre équilibre.
  • Lisez les avertissements sur chaque produit avant de commencer à vous entraîner.
  • Si certaines étiquettes d’avertissement sont manquantes ou endommagées, contactez immédiatement le service d’assistance à la clientèle. Nous vous en fournirons de nouvelles. Les étiquettes d’avertissement sont expédiées avec les appareils et doivent être installées avant utilisation de ces derniers. Life Fitness n’est pas responsable des étiquettes manquantes ou endommagées.

2.3: De ligfiets stabiliseren

Lees de volledige handleiding vóór u de fiets instelt. Verplaats de fiets, na het opvolgen van alle veiligheidsinstructies, naar de plaats waar deze zal worden gebruikt. Voorzie een vrije ruimte van 2 ft (0,6 m) aan de zijden waar de fiets wordt benaderd en 3 ft (1 m) tussen de voor- of achterzijde van de fiets en andere objecten.

Vrije ruimte

Controleer na het plaatsen van de unit de stabiliteit door te proberen deze van links naar rechts te wiegen. Elke lichte schommeling geeft aan dat de unit waterpas moet worden gesteld. Bepaal welke voet niet volledig op de vloer rust. Maak de contramoer los met een 17-mm steeksleutel en draai de stelvoet om deze te verlagen. Controleer of de fiets stabiel staat en herhaal de afstelling indien nodig totdat de unit niet meer wiebelt. Vergrendel de afstelling door de contramoer tegen de stabilisatiestang aan te draaien.

Artikel Beschrijving Aantal
1 Contramoer 4
2 Stabilisatiesteun 4

2.4: Elektrische voedingsvereisten (van toepassing op units met externe voeding)

  • Units die zijn uitgerust met SL-consoles zijn zelfvoorzienend van stroom. Een optionele externe voedingsadapter is indien gewenst afzonderlijk verkrijgbaar.
  • Units die zijn uitgerust met SE4-consoles vereisen een 24 VDC-voeding.

WAARSCHUWING: Gebruik alleen de meegeleverde voedingsadapter en het netsnoer. Gebruik geen enkele aanpassing om het toestel aan te sluiten op een tweepolig stopcontact. Het toestel moet worden aangesloten op een correct geclassificeerd stopcontact met randaarde.
Console Voedingsspanning Frequentie Uitgangsspanning Uitgangsstroom
SL / SE4 100 - 240 VAC 50 - 60 Hz 24 VDC 3,75 A
Stopcontactspanning Stopcontact en stroomonderbreker voor commerciële units (ampère) Netspanning en stroomonderbreker voor residentiële units (ampère)
120 VAC 20 (maximaal 8 fietsen per stroomonderbreker) 15 (maximaal 6 fietsen per stroomonderbreker)
230 VAC 12 (maximaal 8 fietsen per stroomonderbreker) 12 (maximaal 8 fietsen per stroomonderbreker)
Opmerking: Wijzig de meegeleverde stekker niet. Als de stekker niet in een beschikbaar stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.
Opmerking: Zorg ervoor dat de kabel van de voedingsadapter stevig is aangesloten op de basisunit. Een losse verbinding kan ervoor zorgen dat het toestel geen externe voeding ontvangt.

2.5: Controleer de voeding van de console

De SL-console wordt gevoed door een oplaadbare 6-voltaccu. Controleer de accu door op de GO-knop te drukken. De console moet een pieptoon geven en oplichten. De console toont het Life Fitness-logo. Als er geen melding verschijnt, neem plaats op het toestel en begin te trappen. De console moet oplichten en het programmeren van een training moet mogelijk zijn. Trap tijdens een training 10–20 minuten aan 50 omw/min of sneller voor een optimale acculading. De trapbeweging tijdens trainingen houdt de accu opgeladen. Een optionele externe voeding kan worden gebruikt. Bij externe voeding gebeurt het accubeheer automatisch en is trappen niet vereist. Gebruik uitsluitend de door Life Fitness geleverde voeding om onveilige werking te voorkomen.

2.6: Power Assist-optie / externe voeding

De Hulpstroom-functie van de fiets maakt het mogelijk om de console van externe elektrische voeding te voorzien. Hierdoor is het niet meer nodig om te fietsen met een minimale snelheid om de console voortdurend van stroom te voorzien. Met deze optie kunnen degenen die de fiets gebruiken voor revalidatieoefeningen onder de minimumsnelheid fietsen zonder dat de stroom naar de console uitvalt.

Steek de stekker in het contact voor de externe voeding op de voorkant van de fiets. Steek de stekker van het snoer in een stopcontact. Gebruik alleen de externe stroomvoorziening die door Life Fitness wordt meegeleverd om te voorkomen dat er onveilige situaties ontstaan.

Voorzichtig: Connectoren moeten zonder kracht in de aansluitingen passen. Het forceren van een aansluiting kan schade veroorzaken aan de connector en/of de aansluiting en kan de garantie ongeldig maken. Als de voedingsconnector niet gemakkelijk past, wordt de verkeerde voedingsadapter gebruikt.

Voor de Hulpstroom-functie is een optionele kit nodig. Neem contact Life Fitness op met de klantendienst om de kit te bestellen.

Hoofdstuk 3: Productoverzicht

3.1: Productkenmerken

Opmerking: De SL-console wordt in deze afbeelding als referentie weergegeven.
Artikel Beschrijving Aantal
1 Console 1
2 Bekerhouder 1
3 Zittinghandgreep 1
4 Zittingverstelling 1
5 Wielen 2
6 Stelvoet 4

3.2: Aansluitingen

De volgende aansluitingen bevinden zich aan de voorzijde van het toestel.

Artikel Beschrijving Aantal
1 Coaxiale aansluiting 1
2 CAT5e-netwerk / Ethernet 1
3 Voedingsingang 1

3.3: Hoe het zadel af te stellen

Een correct afgesteld zadel is belangrijk bij elke fietsgerichte trainingsactiviteit. Als het zadel te dichtbij staat, ontstaat er overmatige belasting van de knieën en de quadricepsspieren. Als het zadel te verweg staat, zal de resulterende reikbeweging irritatie veroorzaken aan voeten, enkels, heupen en knieën.

Ga op het zadel zitten en plaats de bal van de voeten op de pedalen. Een optimale positie laat beweging toe door het onderste deel van de trapbeweging zonder de knieën te blokkeren of in het zadel te verschuiven. De knieën moeten een lichte buiging hebben bij het punt van maximale beenstrekking.

Als het zadel moet worden afgesteld, til de veerbelaste verstelhendel op die zich aan de rechterzijde van het zadel bevindt. Houd de hendel met één hand vast en gebruik de andere hand om de achterzijde van het zadel vast te nemen. Schuif het zadel indien nodig naar voren of naar achteren tot de juiste positie. Laat de hendel los om de vergrendeling te voltooien. Schuif de stoel voorzichtig een klein stukje naar voren en naar achteren om te controleren dat hij goed vergrendeld is. Controleer de zadelafstand en stel indien nodig opnieuw af.

Voorzichtig: Probeer de zadelpositie niet aan te passen terwijl u trapt. Dit kan letsel veroorzaken of tot een onaangename training leiden.
Artikel Beschrijving Aantal
1 Zadelverstelhendel 1

3.4: Hoe de pedaalriemen af te stellen

De pedaalriemen houden de schoenen van de gebruiker tijdens de training op de pedalen. De riemen moeten comfortabel zitten, maar strak genoeg zitten om te voorkomen dat de schoenen tijdens de trapbeweging wegglijden. De gebruiker moet de strakheid van de riemen testen en afstellen voordat de training begint.

Gebruik één hand om de riemvergrendeling omhoog te duwen en de geribde riem losser te maken. Gebruik de andere hand om de geribde riem onder de riemvergrendeling vandaan te trekken. Plaats de voet op het pedaal. Leg de geribde riem over de voet om de gewenste lengte te bepalen. Duw de riemvergrendeling omhoog en leid de geribde riem door de vergrendeling om de juiste sleuf te kiezen. Laat de riemvergrendeling los om de positie vast te zetten.

Artikel Beschrijving Aantal
1 Riem 2
2 Clip 2

3.5: Productlabels

Conformiteit / serienummer

3.6: Locaties van labels

Belangrijk: Controleer of alle labels/decals die worden genoemd op het product en op de weergegeven locatie zijn geplaatst. Vervang eventuele ontbrekende of beschadigde labels.
Artikel Beschrijving Aantal
1 Label: waarschuwing, conformiteit, serienummer 1

Hoofdstuk 4: In elkaar zetten

4.1: Bevestigingsmateriaal

Artikel Beschrijving Aantal
1

SCHROEF: M8 x 1.25 6G6H x 20, BUT, TRX, CS, ST, ZB

(Stabilisatoren / zadelstuur / console-lasconstructie)

18
2 RING, ZADElSTOP

(Stabilisatoren / zadelstop / zadelstuur)

13
3

Schroef, M8 x 35, zeskant, inbus, trusskop

(Zadelstop)

1
4

Rubberen eindstop, 1"

(Zadelstop)

1
5

Afstandsbuis

(Zadelstop)

1
6

Ring, vlak 8,4 x 24 x 2

(Zadelstop)

1
7

Schroef, M5-0,8 x 8 PAN HD

(Bekerhouder)

4
8

Schroef, PHL 5 mm x 12 mm

(Achterste eindkap van het zadelprofiel)

2
9

Ring: M6 x 16 x 1,5, vlak, zwart

(Zadelkussen / rugkussen / plunjerassemblage)

10
10

Schroef, kruiskop, verzonken rand, pankop, M6 x 1,0 x 55

(Zadelkussen / rugkussen)

8
11

SCHROEF: M5 x 0,8 x 14, PHL, PAN, MS, ST, ZN

(Console)

5
12

Schroef, M4.2 x 0,7 6G6G x 19, DIN, PHL, PAN, AB, ST, ZB

(Console-achterafdekking) 		2
13

Doorvoertule: kunststof; #6 of #8

(Console-achterafdekking)

2
14

Schroef: M6 × 1,0 × 16, inbus

(Plunjerassemblage)

2
15

Schroef: 10 x 6 UNS, HXW, L, B, ST, GR

(Aardkabel)

1
16 FERRIET, ONTSTORING, KERN-BEHUIZING 1

4.2: Benodigd gereedschap

  • Ratel
  • Ratelverlengstuk
  • Doossnijder / cuttermes
  • Kruiskopschroevendraaier
  • 5 mm-inbussleutel
  • 11 mm-sleutel
  • 8 mm-dopsleutel
  • T40-Torx-dopsleutel
  • 15 mm-pedaalsleutel
Opmerking: Gebruik GEEN slagschroevendraaiers om bevestigingsmiddelen te monteren.

Hoofdstuk 5: Montageprocedure

Hiervoor worden twee personen aanbevolen.

Tip: Lees en begrijp alle instructies zorgvuldig voordat u dit apparaat gaat monteren. Controleer alle items zorgvuldig. Raadpleeg in geval van schade het hoofdstuk Klantenservice in deze handleiding voor de juiste procedure voor het retourneren, vervangen of opnieuw bestellen van onderdelen.

5.1: Uitpakken en afvoeren van verpakkingsmateriaal

Pak de fitnessapparatuur zorgvuldig uit zoals beschreven in de montagehandleiding en controleer alle onderdelen op beschadigingen. Zorg ervoor dat al het verpakkingsmateriaal is verwijderd voordat u het product monteert en gebruikt. Houd kleine onderdelen en kunststof materialen buiten het bereik van kinderen om verstikkings- en letselgevaar te voorkomen.

Alle verpakkingsmaterialen die voor dit product worden gebruikt, zijn ontworpen om recyclebaar of herbruikbaar te zijn. Voer verpakkingsmaterialen op verantwoorde wijze af en in overeenstemming met lokale, regionale en nationale voorschriften. Scheid materialen zoals karton, papier, kunststoffen en beschermschuim en voer deze af via de daarvoor bestemde recycling- of afvalinzamelingsstromen.

Voer verpakkingsmaterialen niet af met het huishoudelijk afval, tenzij dit volgens de lokale voorschriften is toegestaan. Volg, waar van toepassing, specifieke milieurichtlijnen (zoals recycling, uitgebreide producentenverantwoordelijkheid of voorschriften voor afgedankte elektrische en elektronische apparatuur) om de milieubelasting te minimaliseren.

Door verpakkingsmaterialen correct te recyclen of af te voeren, helpt u grondstoffen te besparen en draagt u bij aan een duurzaam milieu. Raadpleeg het volgende Knowledge Base artikel over het verwijderen en afvoeren van verpakkingen van cardio- en krachtproducten voor aanvullende informatie.

5.2: Bevestig achterstabilisator

De achterstabilisator is herkenbaar aan een duidelijke inkeping, die deze onderscheidt van de voorstabilisator.
  1. Plaats de schroeven losjes om de achterstabilisator aan het frame te bevestigen.
    Opmerking: DRAAI DE SCHROEVEN NIET VAST!
    Artikel Beschrijving Aantal
    1 Achterstabilisator 1
    2 SCHROEF: M8 x 1.25 6G6H x 20, BUT, TRX, CS, ST, ZB 4
    3 RING, ZADElSTOP 4

    PLAATS SCHROEVEN LOSJES

    (2–3 SCHROEFGANGEN)

5.3: Bevestig voorstabilisator

Plaats de schroeven losjes om de voorstabilisator aan het frame te bevestigen.

Opmerking: DRAAI DE SCHROEVEN NIET VAST!
Artikel Beschrijving Aantal
1 Voorstabilisator 1
2 SCHROEF: M8 x 1.25 6G6H x 20, BUT, TRX, CS, ST, ZB 4
3 RING, ZADElSTOP 4

PLAATS SCHROEVEN LOSJES

(2–3 SCHROEFGANGEN)

5.4: Aanhaalvolgorde van bevestigingsmateriaal voor de stabilisatoren

Bevestig beide stabilisatoren aan het frame met een T40 Torx-dopsleutel. Draai het bevestigingsmateriaal aan in de volgende volgorde:
  1. Draai de onderste schroeven van beide stabilisatoren vast.
    Draai de bevestigingsmiddelen aan tot 14.8 ft-lb / 20 Nm.

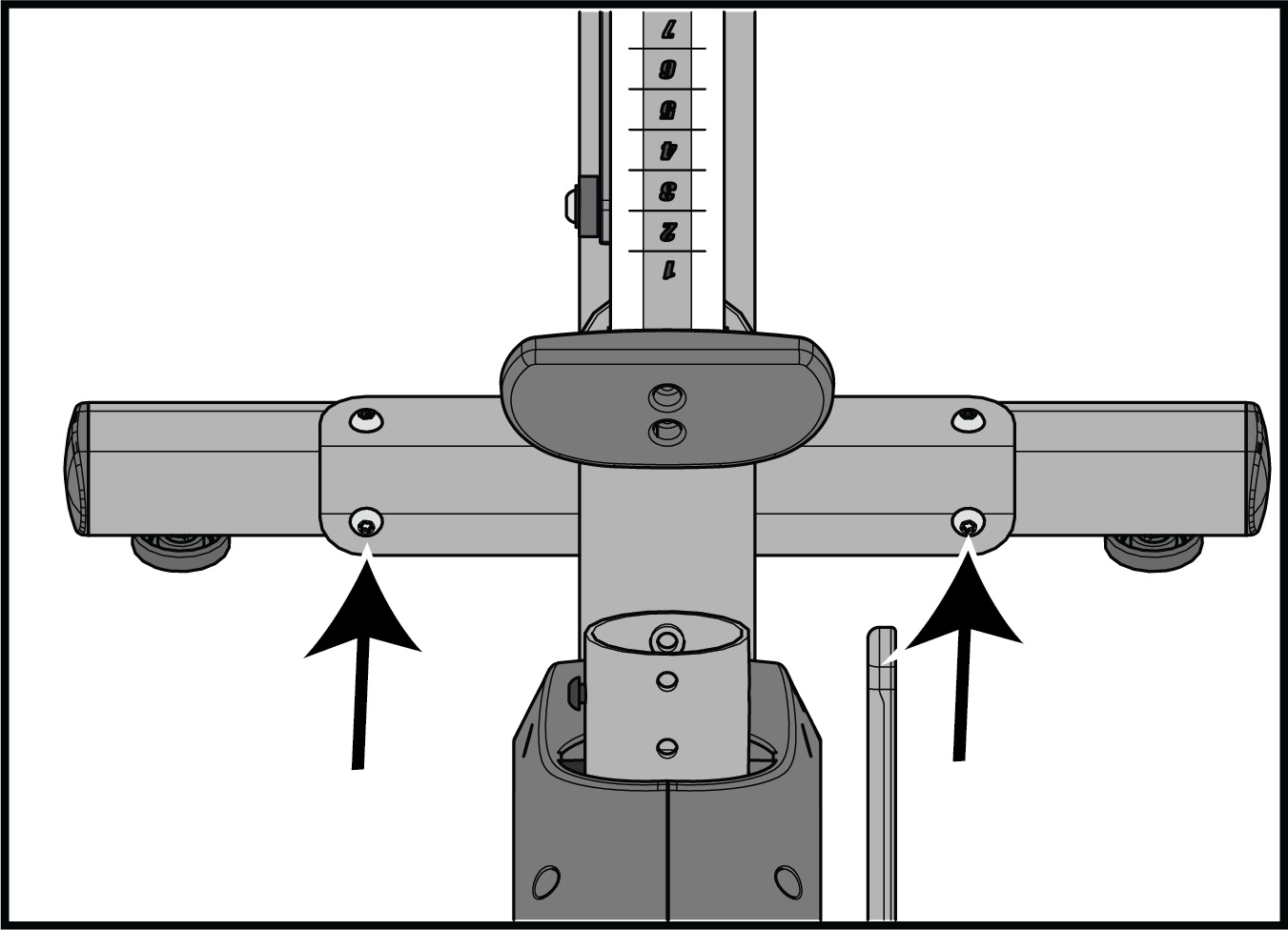

    Achterste stabilisator – onderste schroeven
    Voorste stabilisator – onderste schroeven
  2. Draai de bovenste schroeven van beide stabilisatoren vast.
    Draai de bevestigingsmiddelen aan tot 14.8 ft-lb / 20 Nm.
    Achterste stabilisator – bovenste schroeven
    Voorste stabilisator – bovenste schroeven

5.5: Monteer de zittingdrager

  1. Schuif de voorste rollen van de zittingdrager op het frame.
    Artikel Beschrijving Aantal
    1 zittingdrager 1
    2 Voorste rollen 2
    3 Frame 1
  2. Schuif de zittingdrager volledig naar voren.

5.6: Bevestig de zadelstop

Belangrijk: Duw de zittingdrager volledig naar voren voordat u de zadelstop monteert.

Bevestig de schroef om de zadelstop aan het frame vast te zetten met een inbussleutel van 5 mm.

Artikel Beschrijving Aantal
1 Schroef, M8 x 35, zeskant, inbus, trusskop 1
2 RING, ZADElSTOP 1
3 Rubberen eindstop, 1" 1
4 Afstandsbuis 1
5 Ring, vlak 8,4 x 24 x 2 1
6 Frame
3.9 ft-lb / 5.3 Nm

5.7: Bevestig de zittinghandgreep

Bevestig de schroeven om de zittinghandgreep aan de zittingdrager vast te zetten met een T40 Torx-dopsleutel.

Artikel Beschrijving Aantal
1 Zittinghandgreep 1
2

Schroef: M8 x 1.25 6G6H x 20, BUT, TRX, CS, ST, ZB

 4
3 RING, ZADElSTOP 4
4 zittingdrager 1
14.7 ft-lb / 20 Nm

5.8: Bevestig het zitkussen

Bevestig de schroeven om het zitkussen aan de zittingdrager vast te zetten met een kruiskopschroevendraaier.

Artikel Beschrijving Aantal
1 Zitkussen 1
2 Schroef, kruiskop, verzonken rand, pankop, M6 x 1,0 x 55 4
3

Ring: M6 x 16 x 1,5, vlak, zwart

 4
4 zittingdrager 1
1.6 ft-lb / 2.2 Nm

5.9: Bevestig de plunjerassemblage

Opmerking: Lijn de opening voor de plunjerassemblage uit met een van de verticale sleuven in het zittingrek op het frame.

Bevestig de schroeven om de plunjerassemblage aan het zittingrek vast te zetten met een kruiskopschroevendraaier.

Artikel Beschrijving Aantal
1 Zittingrek 1
2 Plunjerassemblage 1
3 Schroef: M6 × 1,0 × 16, inbus 2
4 Ring: M6 x 16 x 1,5, vlak, zwart 2
1.5 ft-lb / 2 Nm

5.10: Bevestig bekerhouder

Monteer de schroeven om de bekerhouder aan de zadelstuur-lasconstructie te bevestigen met een kruiskopschroevendraaier.

Artikel Beschrijving Aantal
1 Bekerhouder 1
2 Schroef, M5-0,8 x 8 PAN HD 4
3 Zadelstuur-lasconstructie 1
10.6 in-lb / 1.2 Nm

5.11: Bevestig de rugleuning

Bevestig de schroeven om de rugleuning aan de zittingdrager vast te zetten met een kruiskopschroevendraaier.

Artikel Beschrijving Aantal
1 Rugleuning 1
2 Schroef, kruiskop, verzonken rand, pankop, M6 x 1,0 x 55 4
3 Ring: M6 x 16 x 1,5, vlak, zwart 4
4 zittingdrager 1
1.6 ft-lb / 2.2 Nm

5.12: Bevestig de achterste eindkap van het zadelprofiel

Monteer de schroeven om de achterste eindkap van het zadelprofiel aan het frame te bevestigen met een kruiskopschroevendraaier.

Artikel Beschrijving Aantal
1 Achterste eindkap van het zadelprofiel 1
2 Schroef, PHL 5 mm x 12 mm 2
3 Frame 1
9.7 in-lb / 1.1 Nm

5.13: Monteer SE4-kabels op het doorvoerpaneel

De volgende procedure toont hoe de kabels voor de SE4-console worden gemonteerd. Als een SL-console wordt gemonteerd, ga verder naar Bevestig console-lasconstructie.
  1. Verwijder de schroeven waarmee het doorvoerpaneel aan het basisframe is bevestigd met een kruiskopschroevendraaier.
    Opmerking: Bewaar het bevestigingsmateriaal om het doorvoerpaneel opnieuw te monteren.
  2. Verwijder de pluggen uit het doorvoerpaneel.
    Artikel Beschrijving Aantal
    1 Doorvoerpaneel 1
    2 Schroef, M4.2 x 0,7 6G6G x 19, DIN, PHL, PAN, AB, ST, ZB 2
    3 Plug, COAX
    4 Plug, RJ45-connector 1
  3. Leid de SE4-kabels door het basisframe naar beneden en naar buiten via de doorvoeropening.
    Tip: Er is een trekdraad vooraf in het frame geïnstalleerd om de installatie van de SE4-kabels te vergemakkelijken. Draai de trekdraad rond de uiteinden van de SE4-kabels en trek aan de andere zijde om de kabels door het frame te voeren.
    Artikel Beschrijving Aantal
    1 SE4-kabels (CAT5E en COAX) 2
    2 Frame 1
  4. Sluit de kabels aan op de koppelingen. Monteer de koppelingen in het doorvoerpaneel. Gebruik een steeksleutel van 11 mm voor de coaxkabel.
    Artikel Beschrijving Aantal
    1 Doorvoerpaneel 1
    2 Koppeling, COAX 1
    3 Kabel, COAX 1
    4 Koppeling, CAT5E 1
    5 Kabel, CAT5E 1
  5. Monteer de schroeven om het doorvoerpaneel opnieuw aan het basisframe te bevestigen met een kruiskopschroevendraaier.
    Artikel Beschrijving Aantal
    1 Doorvoerpaneel 1
    2 Schroef, M4.2 x 0,7 6G6G x 19, DIN, PHL, PAN, AB, ST, ZB 2
    13 in-lb / 1.5 Nm

5.14: Bevestig console-lasconstructie

  1. Knip de kabelbinders door die de kabels bij elkaar houden.
  2. Leid de kabels omhoog langs de console-lasconstructie.
    Artikel Beschrijving Aantal
    1 Kabels -
    2 Console-lasconstructie 1
  3. Bevestig de console-lasconstructie aan het frame. Monteer de schroeven om de console-lasconstructie aan het frame te bevestigen met een T40 Torx-dopsleutel.
    Artikel Beschrijving Aantal
    1 Console-lasconstructie 1
    2 Frame 1
    3 SCHROEF: M8 x 1.25 6G6H x 20, BUT, TRX, CS, ST, ZB 1
    3.9 ft-lb / 5.3 Nm
  4. Duw de consolemastafdekking omlaag tot tegen de afdekkingen.
    Artikel Beschrijving Aantal
    1

    Consolemastafdekking

    		 1

5.15: Bevestig de achterste afdekking van de onderste console.

Klik de achterste afdekking van de onderste console vast op de console-lasconstructie.

Artikel Beschrijving Aantal
1 Achterste afdekking van de onderste console 1
2 Console-lasconstructie 1

5.16: Monteer aardkabel

Monteer de schroef waarmee de aardkabel aan de console-lasconstructie wordt bevestigd met een 8-mm dopsleutel of een kruiskopschroevendraaier.

Artikel Beschrijving Aantal
1 Aardkabel 1
2 Schroef: 10 x 6 UNS, HXW, L, B, ST, GR 1
2.6 ft-lb / 3.5 Nm.
3 Console-lasconstructie 1

5.17: Ferrietinstallatie

Monteer de ferriet op de basisvoedingskabel en de basissignaalkabel aan de onderzijde van de console-lasconstructie.

Ferriet
Artikel Beschrijving Aantal
1 Ferriet: Ontstoring, kern-behuizing 1
2 Kabel, console naar basis (signaal) 1
3 Kabel, console naar basis, voeding 1

5.18: Verbindingen van basis naar console

  1. Sluit de basiskabels aan op de console.
    SL
    Artikel Beschrijving
    1 Basisvoeding
    2 Basiscommunicatie
    SE4
    Artikel Beschrijving
    1 Basis-interfacekabel
    2 Basisvoeding
    3 Basiscommunicatie
    4 Ethernet
    5 COAX

5.19: Bevestig console: SL of SE4

Monteer de schroeven waarmee de console aan de console-lasconstructie wordt bevestigd met een kruiskopschroevendraaier.

Opmerking: Gebruik de haak bovenaan de console-lasconstructie om de montage van de console te vergemakkelijken.
SL-console
Artikel Beschrijving Aantal
1 SL-console 1
2 Console-lasconstructie 1
3 SCHROEF: M5 x 0,8 x 14, PHL, PAN, MS, ST, ZN 5
16.8 in-lb / 1.9 Nm
SE4-console
Opmerking: Monteer de schroef niet op de getoonde positie (naast de pijl) als de SE4-console een Set-Top-Box-Sync (STB) ontvanger heeft! De schroef zal de STB-ontvanger binnen in de console raken.
Artikel Beschrijving Aantal
1 SE4-console 1
2 Console-lasconstructie 1
3 SCHROEF: M5 x 0,8 x 14, PHL, PAN, MS, ST, ZN 4
16.8 in-lb / 1.9 Nm

5.20: Bevestig console-achterafdekking

  1. Plaats doorvoertules in twee gaten aan de achterkant van het console-lasconstructie.
  2. Duw de clips bovenaan de console-achterafdekking in de overeenkomstige sleuven van het console-lasconstructie.
  3. Monteer de schroeven die de console-achterafdekking aan het console-lasconstructie bevestigen met een kruiskopschroevendraaier.
Artikel Beschrijving Aantal
1 Console-achterafdekking 1
2 Schroef, M4.2 x 0,7 6G6G x 19, DIN, PHL, PAN, AB, ST, ZB 2
3 Doorvoertule: kunststof; #6 of #8 2
4 Console-lasconstructie 1
9.7 in-lb / 1.1 Nm

5.21: Bevestig pedalen

Schroef de rechter- en linkerpedalen in de rechter- en linkercrankarmen. Gebruik een 15-mm pedaalsleutel.

Artikel Beschrijving Aantal
1 Assemblage: Pedaal, rechts 1
2 Assemblage: Pedaal, links 1
3 Crankarm, rechts 1
4 Crankarm, links 1

5.22: Test het apparaat op goede werking

Hoofdstuk 6: Specificaties

6.1: Productspecificaties

Beoogd gebruik Zwaar / commercieel EN ISO 20957 klasse S
Home Edition EN ISO 20957 Class H
Maximaal gebruikersgewicht 400 lbs / 181 kg
Pedaalgrootte 6.56 in. x 5.5 in. / 16.6 cm x 14 cm
Weerstandsniveaus 26
Aandrijftype Generator/riem
Stroomvereisten Zie de sectie Elektrische voedingsvereisten
Draadloos opladen

Alleen SE4-console

Qi draadloos inductief opladen
  • Oplaadgebied: 50 mm x 80 mm (ongeveer 2 in. x 3 in.)
  • Reactietijd opladen: minder dan 3 seconden
  • Maximaal uitgangsvermogen: 10 W
  • Compatibiliteit oplaadprotocol: Qi Fast Charging
Draadloze communicatie BT, NFC, compatibiliteit met Apple- en Samsung-horloges, ANT+, RFID, draadloze connectiviteit
Opmerking: Sommige Home Edition-modellen beschikken mogelijk niet over RFID-communicatie
  Fysieke afmetingen (zonder console)
Lengte 66.4 in. / 168.68 cm
Breedte 26.68 in. / 67.8 cm
Hoogte 48.5 / 123.2 cm
Gewicht 173 lb / 78,4 kg

Hoofdstuk 7: Onderhoud en technische gegevens

7.1: Preventief onderhoudsschema

Artikel Wekelijks Maandelijks Halfjaarlijks
Console-overlays Reinigen   Inspecteren
Bekerhouders / accessoirebakken Reinigen Inspecteren
Consolebevestigingsbouten     Inspecteren
Hardawre     Inspecteren
Frame / zadelpen Reinigen   Inspecteren
Kunststof afdekkingen Reinigen Inspecteren
Stelvoeten   Inspecteren / afstellen
Pedalen / riemen Reinigen Inspecteren

7.2: Tips voor preventief onderhoud

Opmerking: De veiligheid van het toestel kan alleen worden gewaarborgd als het regelmatig wordt gecontroleerd op schade of slijtage. Gebruik het toestel niet totdat defecte onderdelen zijn gerepareerd of vervangen. Besteed bijzondere aandacht aan onderdelen die aan slijtage onderhevig zijn, zoals hieronder beschreven.
Opmerking: De veiligheid van het toestel kan alleen worden gewaarborgd als het regelmatig wordt gecontroleerd op schade of slijtage. Gebruik het toestel niet totdat defecte onderdelen zijn gerepareerd of vervangen. Besteed bijzondere aandacht aan onderdelen die aan slijtage onderhevig zijn, zoals hieronder beschreven.

Met de volgende tips voor preventief onderhoud blijft het product optimaal werken:

  • Zet het product op een koele, droge plaats weg.
  • Reinig het scherm van de console en alle externe oppervlakken met een goedgekeurd of compatibel schoonmaakmiddel (zie Goedgekeurde en compatibele schoonmaakmiddelen) en een microvezeldoek.
  • Lange nagels kunnen het oppervlak van de console beschadigen of krassen maken; zorg dat uw nagels de console niet raken als u op de keuzeknoppen drukt.
  • Maak de bovenkant van de pedalen regelmatig schoon.
Opmerking: Voor het schoonmaken van het toestel worden een niet-schurend reinigingsmiddel en een zachte katoenen doek aanbevolen. Reinigingsmiddel mag nooit direct worden aangebracht op welk onderdeel van de apparatuur dan ook.

7.3: Goedgekeurde en compatibele reinigingsmiddelen

Door de betrouwbaarheidsexperts van zijn twee reinigingsmiddelen goedgekeurd: PureGreen 24 en Gym Wipes. Beide reinigingsmiddelen verwijderen vuil, vet en zweet van de toestellen op een veilige en effectieve wijze. PureGreen 24 en de Antibacterial Force-formule van Gym Wipes zijn beiden desinfecterende middelen die effectief zijn tegen MRSA en H1N1.

PureGreen 24 is verkrijgbaar als spray, wat gemakkelijk is voor medewerkers van de fitnessclub. Breng de spray aan op een microvezeldoek en veeg de toestellen schoon. Laat PureGreen 24 minstens 2 minuten inwerken voor algemene desinfectie en minstens 10 minuten voor de bestrijding van schimmels en virussen.

Gym Wipes zijn grote, sterke, vooraf bevochtigde doeken die voor en na de training op de toestellen kunnen worden gebruikt. Gebruik de Gym Wipes minstens 2 minuten op de toestellen voor algemene desinfectie.

Neem contact op met de klantendienst om deze reinigingsmiddelen te bestellen (1-800-351-3737 of via e-mail: customersupport@lifefitness.com).

Voor het schoonmaken van het scherm en alle externe oppervlakken kunt u ook gebruikmaken van zachte zeep en water of een zacht, niet-schurend huishoudelijk reinigingsmiddel. Gebruik uitsluitend een zachte microvezeldoek. Breng het reinigingsmiddel vóór het schoonmaken aan op de microvezeldoek. Gebruik geen ammonia of bijtende reinigingsmiddelen. Gebruik geen agressieve reinigingsmiddelen. Gebruik geen papieren doekjes. Breng de reinigingsmiddelen niet rechtstreeks aan op het oppervlak van het toestel.

7.4: Probleemoplossing Polar®-hartslagborstband

De hartslagmeting is onregelmatig of volledig afwezig
Mogelijke oorzaak Oplossing
De elektroden van de borstband zijn niet nat genoeg om nauwkeurige hartslagwaarden te registreren. Bevochtig de elektroden van de borstband.
De elektroden van de borstband liggen niet goed tegen de huid. Controleer of de elektroden van de zender in de borstband plat op de huid liggen (
De borstband moet worden schoongemaakt. Was de borstband met een mild zeepsopje.
De borstbandzender is niet goed ingesteld. U kunt de borstbandzender instellen door hem eerst binnen 1 ft (30,5 cm) van de ontvanger te brengen. De ontvanger bevindt zich in de console. Als de hartslag wordt weergegeven op de console, wordt het bereik vergroot tot 3 ft (91,4 cm).
De batterij van de borstband is leeg. Neem contact op met de klantendienst voor instructies over het vervangen van de borstband.
Abnormaal hoge hartslagwaarden
Mogelijke oorzaak Oplossing
Elektromagnetische interferentie door:
  • Televisies en/of antennes
  • Mobiele telefoons
  • Computers
  • Auto's
  • Hoogspanningsleidingen
  • Gemotoriseerde trainingsapparatuur
 Verplaats het trainingstoestel enkele centimeters van de mogelijke oorzaak af of verplaats de mogelijke oorzaak enkele centimeters van het trainingstoestel, totdat de hartslagwaarden juist zijn.

7.5: Recycleer de batterij – SL-console

Verwijder en recycleer de oplaadbare batterij voordat dit product aan het einde van zijn levensduur wordt weggegooid. Koppel de voeding los (indien van toepassing) voordat u de batterij verwijdert. Om toegang te krijgen tot de batterij verwijdert u de rechter crankarm (gebruikerszijde), de afdekkingen van de monokolom en de rechter hoofdafdekking (gebruikerszijde). Om de batterij te verwijderen koppelt u de kabel los en verwijdert u de twee schroeven waarmee de batterij is bevestigd.

7.6: Hoe te

7.6.2: Hoe productservice verkrijgen

  1. Controleer het symptoom en raadpleeg de bedieningsinstructies. Het probleem kan worden veroorzaakt door onbekendheid met het product, de functies en de trainingen.
  2. Zoek het serienummer van het toestel en noteer dit. Het bevindt zich op de buis aan de voorzijde van het frame, onder de eindkap van het profiel. Zie Locaties van labels.
  3. Neem contact op met de klantenservice via http://www.lifefitness.com.

7.7: Software-updates

Het toestel bevat ingebedde software die essentieel is voor een correcte werking en veiligheid. Om functionaliteit, beveiliging en garantie te behouden, moet de software van het toestel up-to-date worden gehouden met alle door de fabrikant uitgegeven updates, patches en upgrades (“Updates”).
  1. Kennisgeving en monitoring – De eigenaar/gebruiker moet (a) een geldig e-mailadres registreren en onderhouden bij de fabrikant om updateberichten te ontvangen, of (b) regelmatig de door de fabrikant aangewezen website controleren op gepubliceerde updateberichten. Het niet naleven van een van beide verplichtingen ontslaat de eigenaar/gebruiker niet van de plicht om updates te installeren.
  2. Updatemethode – Updates worden beschikbaar gesteld via het beveiligde elektronische distributiekanaal van de fabrikant. De eigenaar/gebruiker moet de verstrekte instructies volgen voor een correcte installatie en implementatie.
  3. Verantwoordelijkheid voor naleving – De verantwoordelijkheid om op de hoogte te blijven van updates ligt uitsluitend bij de eigenaar/gebruiker. De meldingsplicht van de fabrikant wordt vervuld door een bericht te sturen naar het geregistreerde e-mailadres of door een bericht te plaatsen op de aangewezen updatewebsite.
  4. Gevolgen van niet-naleving – Het niet installeren van updates kan leiden tot:
    • Verval of beperking van de garantie;
    • Opschorting van technische ondersteuning;
    • Verminderde prestaties van het toestel of veiligheidsrisico’s; en
    • Afwijzing van aansprakelijkheid door de fabrikant voor daaruit voortvloeiend letsel, schade of verlies.

Hoofdstuk 8: Garantie

Hoofdstuk 9: Release-opmerkingen

9.1: Updates van de handleiding

6 juli 2026 (Rev AC)
Onderwerp Wijzigingen
Voorpagina Toegevoegd: Atmos Home Edition
Aanvullende informatie QR-code bijgewerkt
Elektrische vereisten
  • SL / SE4 samengevoegd tot één rij
  • Netspanning: 100-240 VAC
  • Frequentie: 50-60 Hz
  • Uitgangsspanning: geen verschil in aantal toestellen per groep tussen SL en SE4
  • Uitgangsspanning: 120 VAC Home-toestellen gewijzigd van 8 naar 6 per groep
Montage
  • Link naar aanvullende online-informatie verwijderd
  • Onderwerp Uitpakken en afvoeren van verpakkingsmateriaal toegevoegd
Specificaties Draadloze communicatie:

Opmerking toegevoegd: sommige Home Edition-modellen beschikken mogelijk niet over RFID-communicatie
1 februari 2026 (Rev. AB)
Onderwerp Wijzigingen
Link naar aanvullende online-informatie Toegevoegd
Voorpagina Bijgewerkt naar Atmos ligfiets
Toegevoegd: Handleiding voor de eigenaar
Veiligheidsinstructies Toegevoegd: De eigenaar van het toestel is verantwoordelijk voor het verstrekken van alle waarschuwingen en instructies aan de gebruikers van het toestel.
Bijgewerkte formulering: vrijstaand toestel moet worden geplaatst op een vlakke, stabiele en horizontale ondergrond.
Bevestigingsmateriaal Toegevoegd: Ferriet
Ferrietinstallatie Nieuwe assemblagestap
Bevestig de console Afbeelding en onderwerp voor SE4-console bijgewerkt naar 4 schroeven.
Bevestig de rugleuning Aanhaalmoment bijgewerkt
Bevestig het zitkussen Aanhaalmoment bijgewerkt
Bevestig de plunjerassemblage Aanhaalmoment bijgewerkt
Installeer SE4-kabels naar het doorvoerpaneel Toegevoegd: tip voor trekdraad
Service en technische gegevens Toegevoegd Onderwerp software-update
Specificaties Toegevoegd 26 weerstandsniveaus
