Life Fitness

Symbio™ Incline Elliptical en Symbio™ Home Incline Elliptical

Montage-instructies

1022786-0005 AC

Cover Image

i Hoofdkantoor

  • Columbia Centre III, 9525 Bryn Mawr Avenue, Rosemont, IL 60018 • U.S.A.
  • 847.288.3300 • FAX: 847.288.3703
  • Telefoonnummer klantendienst: 800.351.3737 (gratis nummer in de VS, Canada)
  • Mondiale internetsite: www.lifefitness.com
Internationale kantoren

AMERIKA

Noord-Amerika

Life Fitness, LLC

EUROPA, MIDDEN-OOSTEN en AFRIKA (EMEA)

België, Nederland en Luxemburg

Life Fitness (Atlantic) B.V.

Alle andere EMEA-landen en distributeurs EMEA*

Life Fitness (Atlantic) B.V.

Brazilië

Life Fitness Brasil

Verenigd Koninkrijk

Life Fitness UK LTD

AZIË PACIFIC (AP)

Japan

Life Fitness Japan, Ltd

Latijns-Amerika en Caribisch gebied*

Life Fitness, LLC

Duitsland, Oostenrijk en Zwitserland

Life Fitness Europe GMBH

Hong Kong

Life Fitness Asia Pacific LTD



Spanje

Life Fitness IBERIA

Alle andere landen en distributeurs in Azië Pacific*

Life Fitness Asia Pacific LTD

*Raadpleeg eveneens www.lifefitness.com voor informatie over plaatselijke vertegenwoordigers of leveranciers

ii Link naar gebruikers- en servicedocumentatie

https://lfn.fit/KnowledgeBase

https://lfn.fit/PartStore

Additional information is available online using the links above.

English

.تتوفر معلومات إضافية على الإنترنت باستخدام الرابط أعلاه

Arabic, Saudi Arabia, Primary

点击上面的链接可在线获取更多信息。

Chinese, Simplified, Primary

Flere oplysninger er tilgængelige online gennem linket ovenfor.

Danish

Bijkomende informatie is online beschikbaar via bovenstaande link.

Dutch

Vous trouverez plus d'informations en ligne à l'aide du lien ci-dessus.

French

Zusätzliche Informationen finden Sie online über den oben angegebenen Link.

German

Ulteriori informazioni sono disponibili online utilizzando il link sopra riportato.

Italian

追加情報は上記リンクを使用してオンラインで利用可能です。

Japanese

상기 링크를 통해 온라인에서 추가 정보를 볼 수 있습니다.

Korean

Informações adicionais estão disponíveis on-line, através do link acima.

Portuguese, Brazil, Primary

Дополнительная информация доступна в интернете по ссылке, указанной выше.

Russian

Mediante el enlace anterior podrá acceder a información adicional en línea.

Spanish

Ytterligare information finns online genom att använda länken ovan.

Swedish

İnternet üzerinden daha fazla bilgi edinmek için yukarıdaki bağlantıyı kullanabilirsiniz.

Turkish

.هناك معلومات إضافية متاحة على الإنترنت باستخدام الرابط أعلاه

Arabic,Standard, Secondary

Informazio osagarria eskuragarri dago goiko estekaren bidez.

Basque

Допълнителна информация можете да намерите онлайн, като използвате връзката по-горе.

Bulgarian

Mitjançant l'enllaç anterior podreu accedir a informació addicional en línia.

Catalan

使用上面的連結線上提供額外資訊。

Chinese, Traditional, Secondary

Dodatne informacije možete pronaći na internetu sljedeći vezu iznad.

Croatian

ከላይ የተቀመጠውን አገናኝ(ሊንክ) በመጠቀም መረጃዎች ኦንላይን ያገኛሉ፡፡

Ethiopian

Lisätietoja on saatavissa verkosta käyttämällä yllä olevaa linkkiä.

Finnish

Wubetumi anya nsɛm afoforo aka ho wɔ wɛbsait so denam asɛm a ɛwɔ atifi hɔ a wubemia so so.

Ghana

Πρόσθετες πληροφορίες είναι διαθέσιμες ονλάιν χρησιμοποιώντας το σύνδεσμο παραπάνω.

Greek

.מידע נוסף אפשר לקבל באינטרנט באמצעות הקישור לעיל

Hebrew

További információ elérhető online, a fenti hivatkozás segítségével.

Hungarian

Viðbótarupplýsingar eru fáanlegar á netinu með því að smella á tengilinn hér fyrir ofan.

Icelandic

Plus indicium per superum situm potes invenire.

Latin

മുകളിലുള്ള ലിങ്ക് ഉപയോഗിച്ച് ഓൺലൈനിൽ കൂടുതല് വിവരങ്ങൾ ലഭ്യമാണ്.

Malayalam

Ytterligere informasjon er tilgjengelig på nettet via linken ovenfor.

Norwegian Nyorsk

Dodatkowe informacje są dostępne online pod powyższym odnośnikiem.

Polish

Informações adicionais estão disponíveis online a usar o link acima.

Portuguese, Portugal, Secondary

Informații suplimentare sunt disponibile online, utilizând link-ul de mai sus.

Romanian

Dodatne informacije dostupne su na mreži putem gornjeg linka.

Serbian

Ďalšie informácie sú dostupné online na vyššie uvedenom odkaze.

Slovak

Lijst van handelsmerken Gym Wipes, PureGreen 24, Polar

Life Fitness® is een geregistreerd handelsmerk

Gym Wipes® is een geregistreerd handelsmerk van 2XL Corporation. PureGreen 24 is een handelsmerk van Pure Green. Polar® is een geregistreerd handelsmerk van Polar Electro Inc.

Hoofdstuk 1: Bijkomende informatie

1.1: Link naar aanvullende informatie online

Naast de inhoud van deze handleiding kunt u de onderstaande QR-code scannen voor aanvullende productinformatie, handleidingen, veelgestelde vragen, onderdelen, garantiegegevens, contact met de klantenondersteuning enzovoort.

Commercieel

Life Fitness Symbio Incline Elliptical Informatie over commerciële installatie

https://lfn.fit/SymbioInclineEllipticalInstall

Home

Life Fitness Symbio Incline Elliptical Informatie over thuisinstallatie

http://lfn.fit/SymbioInclineEllipticalHomeInstall

Hoofdstuk 2: Van start gaan

2.1: Veiligheidsinstructies

De eigenaar van het toestel is verantwoordelijk voor het verstrekken van alle waarschuwingen en instructies.

Lees alle instructies vóór gebruik.

Voorzichtig: Alle aanpassingen of wijzigingen aan dit toestel kunnen de productgarantie ongeldig maken.
WAARSCHUWING: Onjuist of overmatig gebruik van trainingstoestellen kan schade aan de gezondheid veroorzaken. Life Fitness raadt ten ZEERSTE aan dat u, voordat u aan een trainingsprogramma begint, eerst een arts bezoekt voor een volledig medisch onderzoek (in het bijzonder indien er in uw familie personen met een hoge bloeddruk of een hartziekte voorkomen of indien u ouder bent dan 45 jaar, rookt, een hoog cholesterolgehalte hebt, zwaarlijvig bent of indien u in het afgelopen jaar niet regelmatig hebt gesport). Als u tijdens de training het gevoel hebt het dat u gaat flauwvallen, duizelig of kortademig wordt of pijn hebt, stop de training dan onmiddellijk.
WAARSCHUWING: Om het risico op brandwonden, brand, elektrische schokken of letsel te verminderen, moet elk toestel worden aangesloten op een correct geaard stopcontact.
WAARSCHUWING: Hartslagmeetsystemen kunnen onnauwkeurig zijn. Overmatige inspanning kan leiden tot ernstig letsel of de dood. Als u zich duizelig voelt, stop dan onmiddellijk met trainen.
WAARSCHUWING: Niet gebruiken voor stretching en hang er geen riemen of andere toestellen aan.
WAARSCHUWING: Houd de batterijen buiten bereik van kinderen.

Sommige borstbanden kunnen een verwisselbare batterij bevatten.

  • Inslikken kan ernstig letsel of zelfs overlijden tot gevolg hebben in slechts 2 uur, als gevolg van chemische brandwonden en mogelijke perforatie van de slokdarm.
  • Als u vermoedt dat uw kind een batterij heeft ingeslikt, neem dan onmiddellijk contact op met uw lokale antigifcentrum voor snel en deskundig advies.
  • Onderzoek apparaten en controleer of het batterijcompartiment goed is afgesloten, d.w.z. dat de schroef of een ander mechanisch bevestigingsmiddel vastzit. Gebruik niet als het compartiment niet goed is afgesloten.
  • Verwijder gebruikte knoopbatterijen onmiddellijk en veilig. Batterijen die bijna leeg zijn, vormen nog steeds een risico.
  • Vertel anderen over de risico's van knoopbatterijen en hoe ze hun kinderen kunnen beschermen.
WAARSCHUWING: Zorg voor minstens 1 ft / 0,3 m vrije ruimte vóór de Cross-Trainer en minstens 2 ft / 0,6 m aan de zijkant.
WAARSCHUWING: De Cross-Trainer heeft geen vrijloopfunctie. Daarom kan het toestel niet onmiddellijk worden gestopt.
WAARSCHUWING: This product can expose you to chemicals including 1,3-butadiene, which is known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.
Gevaar: Om het risico op elektrische schokken of letsel door bewegende delen te verminderen, altijd het toestel loskoppelen voordat u reinigt of onderhoud uitvoert.
  • Life Fitness geen garantie dat onderdelen in producten onder dit Life Fitness merk volledig latexvrij zijn. Gebruikers moeten alle nodige voorzorgsmaatregelen nemen om onbedoeld contact te voorkomen dat een latexreactie kan veroorzaken.
  • Gebruik het product nooit indien het netsnoer of de stekker beschadigd is, of indien het toestel is gevallen, beschadigd of zelfs gedeeltelijk in water is ondergedompeld. Neem contact op met de klantendienst.
  • het product zo dat de stekker van het netsnoer in het stopcontact toegankelijk is voor de gebruiker. Zorg ervoor dat het netsnoer niet geknoopt of gedraaid is en niet onder toestellen of andere voorwerpen geklemd zit.
  • Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een erkende servicedienst of een gelijkwaardig gekwalificeerde persoon om gevaar te vermijden.
  • Volg altijd de instructies van de console voor een correcte werking.
  • Dit toestel is niet bedoeld voor personen (ook kinderen) met| beperkte fysieke, sensorische of mentale capaciteiten, of met onvoldoende ervaring of kennis, tenzij zij onder toezicht staan of instructie kregen van iemand die verantwoordelijk is voor hun veiligheid.
  • Gebruik dit toestel niet buiten, niet bij zwembaden en niet in zeer vochtige ruimtes.
  • Gebruik het product nooit wanneer de luchtopeningen geblokkeerd zijn. Houd de luchtopeningen vrij van stofpluis, haar of ander obstructerend materiaal.
  • voorwerpen in openingen van deze producten. Indien een voorwerp in het toestel valt, schakel de stroom uit, trek de stekker uit het stopcontact en verwijder het voorzichtig. Indien het voorwerp niet bereikbaar is, neem contact op met de klantendienst
  • Plaats nooit vloeistoffen rechtstreeks op het toestel, behalve in een accessoirebakje of houder. Gebruik bij voorkeur afsluitbare containers.
  • niet op blote voeten. Draag altijd schoenen. Draag schoenen met rubberen zolen of zolen met hoge grip. Gebruik geen schoenen met hakken, lederen zolen, noppen of spikes. Zorg dat er geen steentjes in uw zolen vastzitten
  • Houd loszittende kleding, veters en handdoeken uit de buurt van bewegende onderdelen.
  • Reik tijdens gebruik nooit in of onder het toestel en kantel het niet opzij.
  • Dit toestel is niet bedoeld voor gebruik door kinderen. Houd kinderen jonger dan 14 jaar uit de buurt van het toestel.
  • Laat andere personen de gebruiker of het toestel tijdens een training niet hinderen.
  • Laat LCD-consoles gedurende één uur op temperatuur komen alvorens het toestel aan te sluiten en te gebruiken.
  • het product niet in gebruik is, Life Fitness raadt aan het toestel los te koppelen. Trek de stekker uit het stopcontact wanneer het toestel niet in gebruik is en vóór het aanbrengen of verwijderen van onderdelen.
  • toestellen uitsluitend zoals beschreven in deze handleiding. Gebruik geen accessoires die niet door de fabrikant zijn goedgekeurd.
  • Vrijstaand toestel moet op een vlakke, stabiele en horizontale ondergrond worden geplaatst.
  • Ga niet op de achterste kunststof afdekkingen van d Cross-Trainer staan of zitten.
  • Ga niet op de middenbuis van de Cross-Trainer staan.
  • Het menselijke vermogen dat nodig is voor een oefening kan verschillen van het mechanische vermogen dat op de Cross-Trainer wordt weergegeven.
  • Kijk nooit achterom tijdens gebruik van de Cross-Trainer.
  • voorzichtig bij het op- of afstappen van de Cross-Trainer. Breng vóór het opstappen met de bewegende armen het dichtstbijzijnde pedaal in de laagste stand. Gebruik de vaste handgrepen wanneer extra stabiliteit nodig is. Houd tijdens het trainen de bewegende armen vast.
  • Lees alle waarschuwingen op het toestel vóór aanvang van de training.
  • beschadigd zijn. Waarschuwingslabels worden bij elk toestel geleverd en moeten worden aangebracht vóór gebruik. De fabrikant Life Fitness is niet verantwoordelijk voor ontbrekende of beschadigde labels.

2.2: Consignes de Sécurité

Veuillez lire toutes les instructions avant usage.

Voorzichtig: Toute modification apportée à cet équipement pourrait en annuler la garantie.
WAARSCHUWING: Des problèmes de santé peuvent survenir en cas d’une utilisation incorrecte ou excessive de l'équipement. Life Fitness Recommande VIVEMENT aux utilisateurs de passer un examen médical complet avant d'entamer un programme d'entraînement, et tout particulièrement dans les cas suivants : antécédents familiaux d'hypertension (pression sanguine trop élevée) ou de pathologies cardiaques, utilisateurs de 45 ans ou plus, tabagisme, hypercholestérolémie (taux de cholestérol sanguin trop élevé), obésité, absence d'exercice physique depuis un an ou plus. Si, pendant l'usage de l'appareil, l'utilisateur éprouve un malaise, des vertiges, des douleurs ou des difficultés à respirer, il doit s'arrêter immédiatement.
WAARSCHUWING: Pour réduire les risques de brûlures, d’incendies, de décharges électriques ou de blessures, il est essentiel de brancher chaque appareil sur une prise électrique correctement mise à la terre.
WAARSCHUWING: Les systèmes de surveillance de la fréquence cardiaque peuvent être inexacts. Un exercice trop intensif peut entraîner des blessures graves, voire mortelles. En cas de malaise, interrompez immédiatement la séance d’entraînement.
WAARSCHUWING: Ne pas utiliser pour des étirements et ne pas y attacher des sangles ou autres dispositifs.
WAARSCHUWING: Tenir les piles hors de portée des enfants.

Certaines sangles de poitrine peuvent contenir une pile jetable.

  • L’ingestion de la pile peut provoquer des blessures graves voire la mort en moins de 2 heures en raison du risque de brûlures chimiques et de perforation de l’œsophage.
  • Si vous pensez que votre enfant a avalé une pile, contactez immédiatement le centre anti-poison local pour obtenir des conseils spécifiques.
  • Contrôlez l'appareil et assurez-vous que le compartiment pour pile est bien fermé, par exemple que la vis ou toute autre fixation mécanique est bien serrée. Ne pas utiliser le produit si le compartiment n'est pas bien fermé.
  • Éliminer les piles bouton immédiatement et de manière sûre. Les piles bouton sont une source de danger.
  • Informez les tiers des risques associés aux piles bouton et de la manière dont ils doivent agir pour protéger leurs enfants.
WAARSCHUWING: Veillez à laisser un dégagement d’au moins 30 cm (1 pied) devant le Cross-Trainer et d’au moins 60 cm (2 pieds) sur les côtés.
WAARSCHUWING: Le Cross-Trainer n’est pas équipé d’une option roue libre. Par conséquent, il ne peut être arrêté instantanément.
Gevaar: Pour réduire les risques de chocs électriques ou de blessures en raison des pièces mobiles, débranchez toujours les produits avant de les nettoyer ou de procéder aux tâches d’entretien.
  • Life Fitness ne garantit pas que les composants utilisés dans la fabrication des produits proposés dans la bande Life Fitness sont exempts de latex. Les utilisateurs de ces produits doivent prendre toutes les précautions nécessaires pour éviter un contact accidentel qui pourrait entraîner une réaction indésirable au latex.
  • Ne faites jamais fonctionner le produit dont la fiche ou le cordon d’alimentation sont altérés ni aucun appareil qui serait tombé, aurait été endommagé ou même partiellement plongé dans l’eau. Contactez le service à la clientèle.
  • Placez l’appareil de façon à ce que l’utilisateur ait accès à la fiche du cordon d’alimentation. Assurez-vous que le cordon d’alimentation n’est pas noué ou tordu et qu’il n’est pas coincé sous un autre appareil ou sous tout autre objet.
  • Si le cordon d’alimentation électrique est endommagé, il doit être remplacé par le fabricant, par un réparateur agréé ou par une personne qualifiée afin d’éviter tout danger.
  • Pour un fonctionnement correct, suivez toujours les instructions de la console.
  • Cet appareil n’est pas destiné à être utilisé par des personnes ou des enfants présentant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, sauf en cas de supervision ou d’instructions relatives à son utilisation par une personne responsable de leur sécurité.
  • N’utilisez pas ce produit à l’extérieur, près d’une piscine ou dans des endroits très humides.
  • N’utilisez jamais le produit avec les ouvertures d’air bloquées. Maintenez les bouches d’aération exemptes de peluches, de cheveux ou de toute autre obstruction.
  • N’introduisez jamais d’objet dans les ouvertures de cet appareil. Si un objet tombe dans l’appareil, mettez ce dernier hors tension, débranchez le cordon d’alimentation et récupérez l’objet avec précaution. Si vous ne pouvez pas l’atteindre, contactez le service d’assistance à la clientèle.
  • Ne placez jamais de liquides d’aucune sorte directement sur l’appareil, sauf si vous disposez d’un support ou d’un plateau pour accessoires. Nous vous recommandons de n’utiliser que des récipients pourvus d’un couvercle.
  • N’utilisez pas ces produits avec les pieds nus. Portez toujours des chaussures. Portez des chaussures à semelles en caoutchouc ou antidérapantes. N’utilisez pas de chaussures à talon, à semelle en cuir, à crampons ou à pointes. Assurez-vous qu’aucun caillou ne s’est incrusté dans les semelles.
  • Éloignez les vêtements amples, les lacets de chaussure et les serviettes des parties mobiles de l’appareil.
  • Ne placez pas les mains à l’intérieur ou sous l’appareil. Ne le faites pas basculer sur le côté durant son fonctionnement.
  • Cet équipement n’est pas destiné à être utilisé par les enfants. Tenez les enfants âgés de moins de 14 ans à l’écart de la machine.
  • Ne laissez aucune personne gêner l’utilisateur ou le fonctionnement de l’appareil pendant l’exercice.
  • Laissez les consoles LCD s’adapter à la température ambiante pendant une heure avant de brancher l’appareil et de l’utiliser.
  • Life Fitness recommande de débrancher le produit quand il n’est pas utilisé. Débranchez-le systématiquement après son utilisation et avant l’ajout et le retrait de pièces.
  • Utilisez cet équipement uniquement aux fins auxquelles il est destiné et de la manière décrite dans le présent manuel. N’utilisez pas d’accessoires non recommandés par le fabricant.
  • Les équipements autonomes doivent être placés sur une base plane, stable et horizontale.
  • Ne vous mettez pas debout ni assis sur les caches en plastique situés à l’arrière du Cross-Trainer.
  • Ne vous mettez pas debout sur le tube central du Cross-Trainer.
  • La puissance nécessaire à chaque utilisateur pour effectuer un exercice peut différer de la puissance mécanique affichée sur le Cross-Trainer.
  • Ne montez jamais à l’envers sur le Cross-Trainer.
  • Montez et descendez du Cross-Trainer avec la plus grande précaution. Avant de monter, placez la pédale située de votre côté en position basse, en vous aidant des bras mobiles. Utilisez les poignées fixes lorsque vous avez besoin de renforcer votre équilibre. Pendant les exercices, tenez les bras mobiles.
  • Lisez les avertissements sur chaque produit avant de commencer à vous entraîner.
  • Si certaines étiquettes d’avertissement sont manquantes ou endommagées, contactez immédiatement le service d’assistance à la clientèle. Nous vous en fournirons de nouvelles. Les étiquettes d’avertissement sont expédiées avec les appareils et doivent être installées avant utilisation de ces derniers. Life Fitness n’est pas responsable des étiquettes manquantes ou endommagées.

2.3: Mobiliteitswiel

Onder de achterkant van het toestel bevindt zich een mobiliteitswiel. Met dit mobiliteitswiel kunt u het toestel in de eindpositie brengen voor reinigings- en onderhoudsdoeleinden.
Voorzichtig: Het mobiliteitswiel mag niet gebruikt worden op asfalt of grind, want dan kan het beschadigd raken.
WAARSCHUWING: Gevaar voor elektrische schok en elektrocutie.
  • * Trek de steker uit de machine. Wacht tien minuten alvorens te gaan schoonmaken of onderhoud te gaan plegen.
  • Elektrische lading kan in eenheid blijven nadat men de stekker heeft uitgetrokken.
  • Houd water en vloeistoffen uit de buurt van elektrische onderdelen.
  1. Verwijder de toegangsplug voor mobiliteit uit de achterste afdekkap.
    Onderdeel Beschrijving Hoeveelheid
    1 Toegangsplug voor mobiliteit 1
    2 Achterste afdekkap 1
  2. Draai de aandrijfas rechtsom met behulp van een 13 mm steeksleutel om het mobiliteitswiel uit te klappen.
    Onderdeel Beschrijving Hoeveelheid
    1 Aandrijfas 1
    2 Mobiliteitswiel 1
  3. Plaats het toestel in de eindpositie.
  4. Draai de aandrijfas linksom om het mobiliteitswiel in te trekken.
  5. Druk op de mobiliteitsplug in de achterste afdekkap.

2.4: Hoe installeer ik de hellingsellips?

Lees de volledige handleiding voordat u begint met het opstellen van de hellingsellips. Nadat u alle veiligheidsinstructies hebt gelezen, zet u het toestel op de plek waar hij zal worden gebruikt. Zorg voor 30 cm vrije ruimte vóór de hellingsellips en minstens 60 cm aan de zijkant. U moet gemakkelijk vanaf de zijkant op de hellingsellips kunnen stappen.

Controleer de stabiliteit van het toestel nadat u het op zijn plaats hebt gezet door te proberen het van links naar rechts de duwen. Als het toestel ook maar iets beweegt, moet het waterpas gezet worden. U moet bepalen welke poot de vloer niet volledig raakt. Draai de borgmoer los met een M17 steeksleutel en draai de poot om hem te laten zakken. Controleer of het toestel stabiel is. Herhaal zo nodig de afstelling totdat het toestel niet meer wiebelt. Vergrendel de afstelling door de contramoer tegen de stabilisatiestang te draaien.

Onderdeel Beschrijving Hoeveelheid
1 Contramoer 2
2 Verstelbare poot 2

2.5: Elektrische vereisten

WAARSCHUWING: Gebruik alleen het meegeleverde AC-netsnoer. Gebruik geen enkele aanpassing om het toestel aan te sluiten op een tweepolig stopcontact. Het toestel moet worden aangesloten op een correct geclassificeerd stopcontact met randaarde.
Netspanning Frequentie Invoer stroom
100 - 240 VAC 50 - 60 Hz 3,5 A
Spanning stopcontact Commerciële toestellen stopcontact & stroomonderbreker (ampère) Stopcontact & stroomonderbreker (ampère) voor consumenten- / thuisunits
120 VAC 20 (niet meer dan 4 crosstrainers per stroomonderbreker) 15 (niet meer dan 3 crosstrainers per stroomonderbreker)
230 VAC 12 (niet meer dan 4 crosstrainers per stroomonderbreker) 12 (niet meer dan 3 crosstrainers per stroomonderbreker)
Opmerking: Wijzig de meegeleverde stekker niet. Als de stekker niet in een beschikbaar stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.
Opmerking: Zorg ervoor dat het AC-netsnoer stevig is aangesloten op de basisunit. Een losse verbinding kan ervoor zorgen dat het toestel geen voeding ontvangt.

Hoofdstuk 3: Productoverzicht

3.1: Producteigenschappen

Onderdeel Beschrijving Aantal
1 Console 1
2 Bekerhouder 2
3 Wiel 2
4 Pedaal 2
5 Verplaatswieltje 1
6 Verstelbare poot 2
7 Duimknop 2
8 Contactsensor voor hartslagmeting (4 boven/4 onder) 8
9 ACTIVITEITSZONE 1
10 Accessoirebak met Qi® Draadloze inductielader 1

3.2: Aansluitingen

Op de voorkant van de incline elliptical zijn de volgende contacten aangebracht.

Onderdeel Beschrijving
1 IR
2 HDMI
3 Coax
4 Ethernet
5 Stroomaansluiting

3.3: Hoe gebruikt u de cross-trainer

Zet uw voeten zodanig op de pedalen dat het prettig aanvoelt. Veel gebruikers plaatsen hun tenen 2-5 cm van de voorkant van de pedalen en 1-2 cm van de binnenkant van de pedalen. De pedalen zijn echter groot genoeg voor veel voetposities, afhankelijk van voorkeur. Gebruik een combinatie van bovenlichaamskracht bij de bewegende handgrepen en onderlichaamskracht bij de voeten en begin de pedalen naar voren te trappen alsof u loopt. De crosstrainer kan in een trage beweging worden gebruikt zoals wandelen of in een snellere beweging zoals joggen en lopen. De typische gebruikerssnelheid bedraagt 50-60 pedaalomwentelingen per minuut. De gebruiker kan meer of minder druk op de bewegende handgrepen uitoefenen om het gebruik van boven- en onderlichaamskracht te variëren. De vaste Bullhorn-handgrepen kunnen ook in plaats van de bewegende handgrepen worden gebruikt om de inspanning alleen op het onderlichaam te richten. Voor meer variatie kan de crosstrainer ook voor achteruit trappen worden gebruikt.

3.4: Op- en afstappen van de cross-trainer

Gebruik voordat u op de crosstrainer stapt, de bewegende armen om de dichtstbijzijnde pedaal in de laagste positie te brengen. Pak de vaste handgrepen vast en stap voorzichtig op de pedalen. Om af te stappen, draait u de pedalen zodat de pedaal waarvan u afstapt, in de laagste positie zit. Stap van de pedalen af terwijl u de vaste handgrepen nog vasthoudt. Laat de handgrepen daarna los.

3.5: Qi® Draadloze inductielader

Hoe te gebruiken:
  1. Plaats je apparaat op de draadloze rubberen oplaadplek, aangegeven met het oplaadsymbool.
    Onderdeel Beschrijving Hoeveelheid
    1 Blauw idicatorlicht 1
    2 Draadloos oplaadplek 1
    3 Telefoon 1
  2. Als je apparaat Qi draadloos opladen ondersteunt zal het blauwe indicatielichtje oplichten gelijktijdig met een melding op je mobiele telefoon dat het apparaat aan het opladen is.
Opmerking: Zie Productspecificaties voor specificaties van de Qi draadloze inductieoplader.
Opmerking: Voor informatie om mee te troubleshooten zieTroubleshooting - Draadloze oplader.

Disclaimers en opmerkingen vooraf:

  • Ondersteund zowel Android als Apple apparaten en hun snelle oplaad-profielen.
  • De draadloze oplader is exclusief ontworpen voor telefoons. Het is niet gegarandeerd om andere randapparatuur op te laden als AirPods of smart watches.
  • Plaats geen mobiele telefoon op de draadloze oplader als geleidende materialen zoals metalen voorwerpen en magneten zich tussen de mobiele telefoon en draadloze oplader bevinden. De mobiele telefoon kan zich niet goed opladen of kan oververhit raken, of de mobiele telefoon en kaarten kunnen beschadigd raken.
  • Plaats geen mobiele telefoon op de draadloze oplader met een creditkaart of radiofrequentie-identificatie(RFID)kaart (zoals een vervoerskaart of een ID-kaart) geplaatst tussen de achterkant van de mobiele telefoon en de hoes voor de mobiele telefoon.
  • Houd creditkaarten en RFID-kaarten (zoals vervoerskaarten of ID-kaarten) weg van de oplaadplek.
  • Als een telefoonhoes creditkaarten herbergt of andere op RFID gebaseerde kaarten, verwijder de telefoonhoes dan voor het gebruiken van de draadloze oplader.
  • Afhankelijk van de plek van de oplaadspoel van een mobiele telefoon kan je mobiele telefoon niet goed opladen. Pas je mobiele telefoon aan naar behoren totdat het opladen indicatorlicht aan gaat en/of je mobiele telefoon aangeeft dat die aan het opladen is.
  • Draadloos laden kan niet goed werken als je de mobiele telefoon in een dikke hoes hebt gedaan. Als je hoes dik is, verwijder die dan voordat je de mobiele telefoon op de draadloze oplader legt.
  • Als je een oplader verbindt met de mobiele telefoon tijdens draadloos opladen zal de draadloos opladen functie niet beschikbaar zijn.
  • Als je de telefoon gebruikt met een verbonden koptelefoon, positioneer de telefoon dan in een liggende positie. Je telefoon rechtop plaatsen kan de spoel uit positie brengen om op te laden.
  • Als je een verbonden draadloos oplaadhoes gebruikt op je mobiele telefoon, plaats die dan nooit zonder telefoon op de oplaadplek. Dit kan de oplaadplek en/of de hoes doen oververhitten en brengt brandgevaar en gevaar op letsel met zich mee.
  • De draadloze oplader heeft geen aan-uitknop.

3.6: Hoe de slimme verlichting aan te passen

De basis is voorzien van verlichting die kan worden aan en uit gezet. Er zijn drie helderheidssettings en 16 kleuren.
  1. Selecteer op het beginscherm het taalpictogram om het scherm Taal selecteren te openen.
  2. Tik het lagere gedeelte van het Selecteer taal scherm in de volgende volgorde: Linksonder, rechtsonder, linksonder, rechtsonder.
    Opmerking: Wees er zeker van BINNEN het zwarte vlak te tikken!
  3. Navigeer door het Systeemopties menu naar Configuratie ⇒ Manager .
  4. Scroll naar beneden naar Slimme verlichting.
  5. Schakel de Toegestaan knop om de lichten Aan of Uit te doen.
  6. Pas de Helderheid aan als nodig.
  7. Pas de Kleur aan naar wens uit de 16 kleuren.

Hoofdstuk 4: In elkaar zetten

4.1: Link naar aanvullende informatie online

Naast de inhoud van deze handleiding kunt u de onderstaande QR-code scannen voor aanvullende productinformatie, handleidingen, veelgestelde vragen, onderdelen, garantiegegevens, contact met de klantenondersteuning enzovoort.

Commercieel

Life Fitness Symbio Incline Elliptical Informatie over commerciële installatie

https://lfn.fit/SymbioInclineEllipticalInstall

Home

Life Fitness Symbio Incline Elliptical Informatie over thuisinstallatie

http://lfn.fit/SymbioInclineEllipticalHomeInstall

4.2: Hardware

Onderdeel Beschrijving Aantal
1 Schroef: M4 x 0,7 x 10, PHL, PH, ST, BZ 4
2 Schroef: M4 x 0,7-6G6G x 16, ISO, PHL, PAN, MS, ST, ZN 5
3 Schroef: M5 x 0,8 x 14, PHL, PAN, MS, ST, BZ 6
4 Schroef: M10 x 1,5 6G x 25 UNS, Hex Cap, ST, ZS, Patch 4
5 O-ring: M10 x 31 x 3, SPC, ST 2
6 O-ring: M10 x 32 x 10, 25mm, SPC, ST 2
7 O-ring: M25 x 35 x 2.5, SPC, ST 2
8 Afsluitdop binnenkant brug 2
9 Afsluitdop koppelverbindstuk 2

4.3: Vereiste gereedschappen

  • 13 mm-diepe dop
  • 17 mm-dopsleutel
  • T30-Torx-sleutel
  • #1-kruiskopschroevendraaier
  • #2-kruiskopschroevendraaier
  • Momentschroevendraaier
  • Momentsleutel
  • Diagonale kniptang
Opmerking: Gebruik GEEN klopschroeven.

4.4: Montageprocedure

Hiervoor worden twee personen aanbevolen.

Tip: Lees en begrijp alle instructies zorgvuldig voordat u dit apparaat gaat monteren. Controleer alle items zorgvuldig. Raadpleeg in geval van schade het hoofdstuk Klantenservice in deze handleiding voor de juiste procedure voor het retourneren, vervangen of opnieuw bestellen van onderdelen.

4.4.1: Installeer de handgreepset

  1. Snij de kabelbinders van de lagerset van de handgrepen los met een kniptang.
    Onderdeel Beschrijving Hoeveelheid
    1 Kabelbinder 1
    2 Lagerset handgrepen 1
    Opmerking: De kabelklep zakt omlaag, zodra de kabelbinder is verwijderd.
    Onderdeel Beschrijving Hoeveelheid
    1 Kabelklep 1
  2. Schuif de afstandsring op de onderste scharnieras van de handgreepset. Til de koppeling op en breng deze in lijn met de onderste scharnieras van de handgreepset.
    Onderdeel Beschrijving Hoeveelheid
    1 Handgreepset 1
    2 Koppeling 1
    3 Ring: M25 x 35 x 2.5, SPC, ST 1
  3. Schuif de scharnierassen van de handgreepset door de lagerset van de handgrepen en de koppeling.
    Opmerking: Steek de handgreepset slechts tot halverwege door de lagerset van de handgrepen.
    Onderdeel Beschrijving Hoeveelheid
    1 Handgreepset 1
    2 Lagerset handgrepen 1
    3 Koppeling 1
  4. Schuif de kabels van de handgreepset door het draadgat op de brug.
    Onderdeel Beschrijving Hoeveelheid
    1 Kabels 2
    2 Handgreepset 1
    3 Draadgat 1
  5. Schuif de handgreepset helemaal door de lagerset van de handgrepen.
  6. Installeer de schroef en sluitring met behulp van een 17 mm steeksleutel om de handgreepset aan de brug te bevestigen.
    Onderdeel Beschrijving Hoeveelheid
    1 Handgreepset 1
    2 Ring: M10 x 31 x 3, SPC, ST 1
    3 Schroef: M10 x 1.5 6G x 25 UNS, Hex Cap, ST, ZS, Patch 1

    Draai de bevestigingsmiddelen vast met 16 Nm.

  7. Installeer de binnenste brugkap op de brug door hem in de gleuf te plaatsen en een kwartslag te draaien. Draai vast met een T30 Torx bit totdat u een klikgeluid hoort.
    Onderdeel Beschrijving Hoeveelheid
    1 Brug 1
    2 Binnenste brugkap 1
  8. Installeer de schroef en de holle ring met behulp van een 17 mm steeksleutel om de handgreepset aan de koppeling te bevestigen.
    Onderdeel Beschrijving Hoeveelheid
    1 Handgreepset 1
    2 Ring: M10 x 32 x 10, 25mm, SPC, ST 1
    3 Schroef: M10 x 1.5 6G x 25 UNS, Hex Cap, ST, ZS, Patch 1

    Draai de bevestigingsmiddelen vast met 16 Nm.

  9. Druk de koppelingskap op de koppeling.
    Opmerking: Zorg ervoor dat de kap gelijk ligt met de koppelingsnaaf.
    Onderdeel Beschrijving Hoeveelheid
    1 Koppelingskap 1
    2 Koppeling 1
  10. Sluit kabels achter de kabelklep aan. Druk de kabels, zodra ze zijn aangesloten, in de kabelklemmen op de kabelbeugel.
    Onderdeel Beschrijving Hoeveelheid
    1 Kabel handgreepset 1
    2 Kabels brug 1
    3 Kabelklemmen 2
  11. Sluit de kabelklep.
  12. Installeer met een kruiskopschroevendraaier de schroeven om de kabelklep aan de brug te bevestigen.
    Onderdeel Beschrijving Hoeveelheid
    1 Kabelklep 1
    2 Schroef: M4 x 0.7 x 10, PHL, PH, ST, BZ 2

    Draai de bevestigingsmiddelen vast met 1,1 Nm.

  13. Herhaal stap 1-12 om de tegenoverliggende handgreepset te monteren.

4.4.2: Installeer de stabilisator gietstukken

  1. Druk de gietstukken omlaag op de voorste stabilisator tot de Tinnerman-clips vastklikken.
    Onderdeel Beschrijving Hoeveelheid
    1 Gietstuk voorste stabilisator, rechts 1
    2 Gietstuk voorste stabilisator, links 1
    3 Voorste stabilisator 1
  2. Schuif de gietstukken van de voorste stabilisator naar het midden van het toestel.
    Onderdeel Beschrijving Hoeveelheid
    1 Gietstuk voorste stabilisator, rechts 1
    2 Gietstuk voorste stabilisator, links 1
  3. Installeer de schroeven om de gietstukken aan de voorste stabilisator te bevestigen met behulp van een kruiskopschroevendraaier.
    Onderdeel Beschrijving Hoeveelheid
    1 Gietstuk voorste stabilisator 2
    2 Voorste stabilisator 1
    3 Schroef: M4 x 0.7-6G6G x 16, ISO, PHL, PAN, MS, ST, ZN 2

    Draai de bevestigingsmiddelen vast met 1,1 Nm.

  4. Schuif de gietstukken van de achterste stabilisator op de achterste stabilisator. Duw ze naar het midden van het toestel.
    Onderdeel Beschrijving Hoeveelheid
    1 Gietstuk achterste stabilisator, rechts 1
    2 Gietstuk achterste stabilisator, links 1
    3 Achterste stabilisator 1
  5. Installeer de schroeven om de gietstukken aan de achterste stabilisator te bevestigen met behulp van een kruiskopschroevendraaier.
    Onderdeel Beschrijving Hoeveelheid
    1 Gietstuk achterste stabilisator 2
    2 Achterste stabilisator 1
    3 Schroef: M4 x 0.7-6G6G x 16, ISO, PHL, PAN, MS, ST, ZN 2

    Draai de bevestigingsmiddelen vast met 1,1 Nm.

  6. Installeer de schroef om de gietstukken aan de achterste stabilisator te bevestigen met behulp van een kruiskopschroevendraaier.
    Onderdeel Beschrijving Hoeveelheid
    1 Gietstuk achterste stabilisator, rechts 1
    2 Gietstuk achterste stabilisator, links 1
    3 Schroef: M4 x 0.7-6G6G x 16, ISO, PHL, PAN, MS, ST, ZN 1

    Draai de bevestigingsmiddelen vast met 1,1 Nm.

4.4.3: Installatie van de console

  1. Leid de gemarkeerde kabels langs de voorkant van de gelaste consoleconstructie en over de inkeping bovenaan. Leid de resterende kabels naar de linkerkant van de gelaste consoleconstructie.

    Onderdeel Beschrijving Hoeveelheid
    1

    Draadloze oplader

    Coax

    HDMI

    IR

    Ethernet

    		 5
    2

    Basis stroom

    Basis communicatie

    Fitcore / Activiteitenzone

    		 3

  2. Schuif de console omlaag over de lipjes op de gelaste consoleconstructie.
    Opmerking: Houd bij het plaatsen van de console de kabels omlaag over de inkeping aan de bovenkant van de gelaste consoleconstructie.
    Onderdeel Beschrijving Hoeveelheid
    1 Console 1
    2 Gelaste consoleconstructie 1
  3. Installeer de schroeven waarmee de console aan de gelaste consoleconstructie is bevestigd met een kruiskopschroevendraaier.
    Opmerking: De driehoeken op het consoleframe zijn de locaties waar de schroeven worden aangebracht.
    Onderdeel Beschrijving Hoeveelheid
    1 Console 1
    2 Gelaste consoleconstructie 1
    3 Schroef: M5 x 0,8 x 14, PHL, PAN, MS, ST, BZ 4

    Draai de bevestigingsmiddelen met de hand vast.

  4. Draai de bevestigingsmiddelen vast tot 3 Nm.

4.4.4: Kabelaansluitingen van voetstuk naar console

Onderdeel Beschrijving
1 Ethernet
2 HDMI
3 IR
4 Draadloze oplader
5 Coax
6 Basisstroom
7 Activiteitszone / Lifepulse / Handgrepen
8 Basiscommunicatie
9 CSAFE

4.4.5: Installeer de achterste afdekkap van de console

  1. Plaats de achterste afdekkap van de console in de brugopening.
    Onderdeel Beschrijving Hoeveelheid
    1 Achterste afdekkap console 1
    Let op: Zorg ervoor dat de kabels zich achter het lipje op de console bevinden voordat u de achterste afdekkap van de console monteert.
  2. Kantel de console naar voren totdat de Tinnerman-clips vastklikken in de console.
    Onderdeel Beschrijving Hoeveelheid
    1 Achterste afdekkap console 1

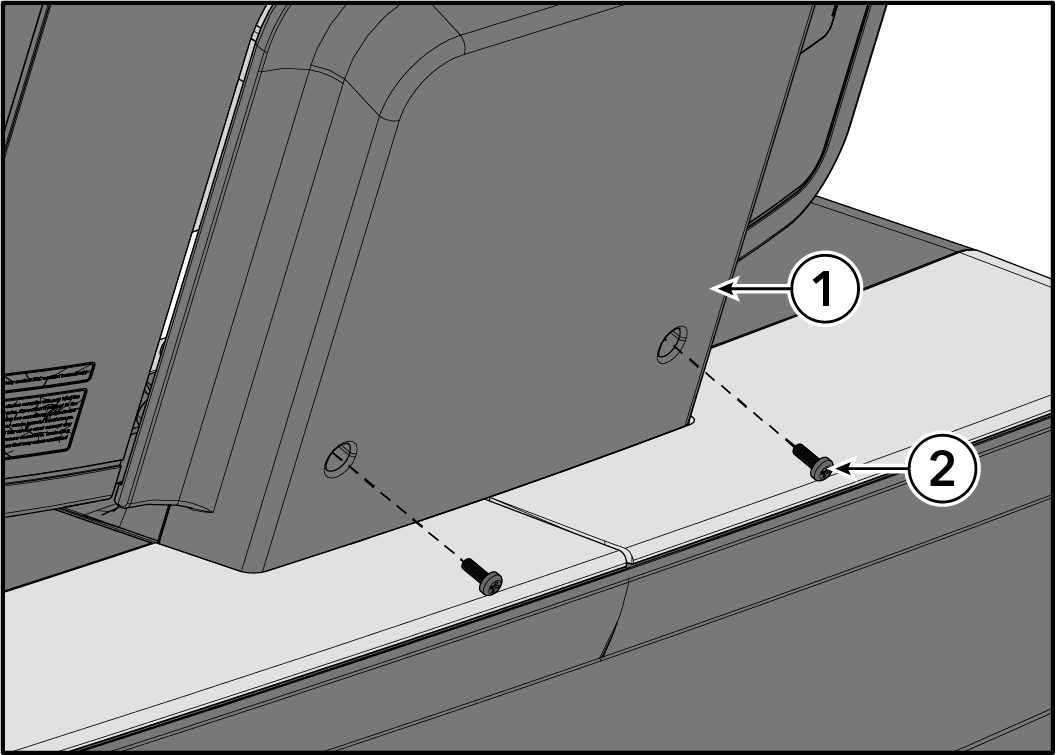

  3. Installeer de schroeven waarmee de console aan de gelaste consoleconstructie is bevestigd met een kruiskopschroevendraaier.
    Onderdeel Beschrijving Hoeveelheid
    1 Achterste afdekkap console 1
    2 Schroef: M5 x 0,8 x 14, PHL, PAN, MS, ST, BZ 2

    Draai de bevestigingsmiddelen vast tot 1,5 Nm.

4.4.6: Test het apparaat op goede werking

Hoofdstuk 5: Specificaties

5.1: Product Specificaties

Beoogd gebruik Zwaar/commercieel EN ISO 20957 klasse SA
  • Symbio Incline Elliptical
Thuis EN ISO 20957 klasse HA
  • Symbio Home Incline Elliptical
Maximumgewicht gebruiker 181 kg/400 lbs
Type aandrijving Generator
Hellingsniveaus 15
Weerstandsniveaus 26
Verlichting
  • Toetsen op de handgrepen en activiteitszone
  • Ring om de krukas
  • Life Fitness logo op de achterkant van de console
  • Life Fitness embleem op de staander
Kleuren verlichting 16 kleuren, 3 helderheidsniveaus
Console 24" diagonaal
Draadloze communicatie Bluetooth, NFC, Apple eb Samsung Watch compatibiliteit, ANT+, RFID, Draadloze communicatie
On-Demand+ Meer dan 500 lessen en programma's
Stroomvereisten: Zie het hoofdstuk Vereisten voor elektrisch vermogen
Hartslagmeetsystemen

Gepatenteerd digitaal Lifepulse™-hartslagmeetsysteem en telemetriecompatibel Polar®-hartslagmeetsysteem

Compatibel met ANT+ en Bluetooth hartslagmeetapparaten

Borstband met hartslagmeter inbegrepen bij thuisunit
Draadloos opladen Qi draadloos inductieopladen:
  • OplaadgebiedÉ 50mm x 80mm (ongeveer 2" x 3").
  • Oplaadreactietijd: minder dan 3 seconden
  • Maximaal uitgangsvermogen: 10 W
  • Compatibiliteit oplaadprotocol Qi Snelopladen
  Fysieke afmetingen (zonder console)
Lengte 206,8 cm / 81,4 in
Breedte 95,3 cm / 37,5 in
Hoogte 173,2 cm / 68,2 in
Gewicht 304 kg / 670 lbs

Hoofdstuk 6: Onderhoud en technische gegevens

6.1: Preventief onderhoudsschema

Onderdeel Wekelijks Maandelijks Halfjaarlijks
Activiteitszone Reinigen   Inspecteren
Montagebouten console     Inspecteren
Consoleovertrek Reinigen   Inspecteren
Beker-/accessoirehouders Reinigen Inspecteren
Frame Reinigen   Inspecteren
Voorste stabilisatorpads     Inspecteren
Handvatten - bewegend en stationair Reinigen Inspecteren
Bevestigingsmiddelen     Inspecteren
Lifepulse-sensoren Reinigen/inspecteren
Metalen kappen Reinigen   Inspecteren
Verbindingen met speling Reinigen Inspecteren
Pedalen Reinigen Inspecteren
Plastic kappen Reinigen Inspecteren
RDS TecsPaks     Inspecteren
Verstelbare poten achter   Inspecteren/afstellen
Smart verlichtingsleds     Inspecteren
Draadloos oplaadpad Reinigen Inspecteren

6.2: Tips voor preventief onderhoud

Opmerking: De veiligheid van het toestel kan alleen worden gewaarborgd als het regelmatig wordt gecontroleerd op schade of slijtage. Gebruik het toestel niet totdat defecte onderdelen zijn gerepareerd of vervangen. Besteed bijzondere aandacht aan onderdelen die aan slijtage onderhevig zijn, zoals hieronder beschreven.
Opmerking: De veiligheid van het toestel kan alleen worden gewaarborgd als het regelmatig wordt gecontroleerd op schade of slijtage. Gebruik het toestel niet totdat defecte onderdelen zijn gerepareerd of vervangen. Besteed bijzondere aandacht aan onderdelen die aan slijtage onderhevig zijn, zoals hieronder beschreven.

Met de volgende tips voor preventief onderhoud blijft het product optimaal werken:

  • Zet het product op een koele, droge plaats weg.
  • Reinig het scherm van de console en alle externe oppervlakken met een goedgekeurd of compatibel schoonmaakmiddel (zie Goedgekeurde en compatibele schoonmaakmiddelen) en een microvezeldoek.
  • Lange nagels kunnen het oppervlak van de console beschadigen of krassen maken; zorg dat uw nagels de console niet raken als u op de keuzeknoppen drukt.
  • Maak de bovenkant van de pedalen regelmatig schoon.
  • Maak de behuizing en de bewegende armen regelmatig grondig schoon.
Opmerking: Voor het schoonmaken van het toestel worden een niet-schurend reinigingsmiddel en een zachte katoenen doek aanbevolen. Breng reinigingsmiddel nooit direct aan op welk onderdeel van de apparatuur ook.

6.3: Goedgekeurde en compatibele reinigingsmiddelen

Door de betrouwbaarheidsexperts van zijn twee reinigingsmiddelen goedgekeurd: PureGreen 24 en Gym Wipes. Beide reinigingsmiddelen verwijderen vuil, vet en zweet van de toestellen op een veilige en effectieve wijze. PureGreen 24 en de Antibacterial Force-formule van Gym Wipes zijn beiden desinfecterende middelen die effectief zijn tegen MRSA en H1N1.

PureGreen 24 is verkrijgbaar als spray, wat gemakkelijk is voor medewerkers van de fitnessclub. Breng de spray aan op een microvezeldoek en veeg de toestellen schoon. Laat PureGreen 24 minstens 2 minuten inwerken voor algemene desinfectie en minstens 10 minuten voor de bestrijding van schimmels en virussen.

Gym Wipes zijn grote, sterke, vooraf bevochtigde doeken die voor en na de training op de toestellen kunnen worden gebruikt. Gebruik de Gym Wipes minstens 2 minuten op de toestellen voor algemene desinfectie.

Neem contact op met de klantendienst om deze reinigingsmiddelen te bestellen (1-800-351-3737 of via e-mail: customersupport@lifefitness.com).

Voor het schoonmaken van het scherm en alle externe oppervlakken kunt u ook gebruikmaken van zachte zeep en water of een zacht, niet-schurend huishoudelijk reinigingsmiddel. Gebruik uitsluitend een zachte microvezeldoek. Breng het reinigingsmiddel vóór het schoonmaken aan op de microvezeldoek. Gebruik geen ammonia of bijtende reinigingsmiddelen. Gebruik geen agressieve reinigingsmiddelen. Gebruik geen papieren doekjes. Breng de reinigingsmiddelen niet rechtstreeks aan op het oppervlak van het toestel.

6.4: Probleemoplossing Polar®-hartslagborstband

De hartslagmeting is onregelmatig of volledig afwezig
Mogelijke oorzaak Oplossing
De elektroden van de borstband zijn niet nat genoeg om nauwkeurige hartslagwaarden te registreren. Bevochtig de elektroden van de borstband.
De elektroden van de borstband liggen niet goed tegen de huid. Controleer of de elektroden van de zender in de borstband plat op de huid liggen (
De borstband moet worden schoongemaakt. Was de borstband met een mild zeepsopje.
De borstbandzender is niet goed ingesteld. U kunt de borstbandzender instellen door hem eerst binnen 1 ft (30,5 cm) van de ontvanger te brengen. De ontvanger bevindt zich in de console. Als de hartslag wordt weergegeven op de console, wordt het bereik vergroot tot 3 ft (91,4 cm).
De batterij van de borstband is leeg. Neem contact op met de klantendienst voor instructies over het vervangen van de borstband.
Abnormaal hoge hartslagwaarden
Mogelijke oorzaak Oplossing
Elektromagnetische interferentie door:
  • Televisies en/of antennes
  • Mobiele telefoons
  • Computers
  • Auto's
  • Hoogspanningsleidingen
  • Gemotoriseerde trainingsapparatuur
 Verplaats het trainingstoestel enkele centimeters van de mogelijke oorzaak af of verplaats de mogelijke oorzaak enkele centimeters van het trainingstoestel, totdat de hartslagwaarden juist zijn.

6.5: Problemen met de Lifepulse™-sensoren

Ga als volgt te werk als de hartslagmeting onregelmatig is of ontbreekt:

  • Droog uw handen af om afglijden te voorkomen.
  • Leg uw handen op de sensoren die zich in de bewegende handgrepen bevinden.
  • de sensors stevig beetpakken.
  • Oefen constante druk uit rondom de sensoren.

6.6: Troubleshooting - Draadloze oplader

Een blauwe LED indicator is aanwezig op de voorkant van de draadloos opladen plek. Zie de tabel beneden voor beschrijving van de LED indicator status.

Status Beschrijving LED indicator
Opstarten Console is ingeschakeld AAN
Stand-by De lader wacht totdat er een apparaat op is gelegd. UIT
Opladen De lader laadt momenteel een correct gepositioneerd apparaat op. AAN
Laden volbracht De lader heeft het opladen van een apparaat volbracht. AAN
Laadfout Mogelijke fouten:
  1. Een onbekend object (RFID-kaart, magneet, metalen voorwerp, etc.) is gedetecteerd op de laadspoelen.
  2. De telefoonhoes is te dik.
  3. Draadloze oplader is beschadigd.
Corrigerende acties:
  1. Haal het onbekende voorwerp van de draadloze oplader. Positioneer je telefoon opnieuw.
  2. Verwijder de telefoonhoes. Leg de telefoon op de draadloze oplader.
  3. Neem contact op met de klantendienst van Life Fitness.
UIT

6.7: Hoe te

6.7.2: Hoe verkrijg ik product service

  1. Stel het symptoom vast en lees de bedieningsvoorschriften. Het probleem kan zijn dat u niet vertrouwd bent met het toestel en de mogelijkheden en workouts.
  2. Zoek het serienummer van het toestel op en noteer het. U kunt het vinden bovenaan op de voorste poot.
  3. Neem contact op met de klantendienst van Life Fitness via http://www.lifefitness.com.

Hoofdstuk 7: Garantie

7.1: Wat valt onder de garantie

Dit Life Fitness commerciële trainingstoestel is gegarandeerd vrij van materiaaldefecten en constructiefouten.

7.2: Voor wie geldt de garantie?

De oorspronkelijke koper of een persoon die het product als gift van de oorspronkelijke koper heeft ontvangen. De garantie vervalt zodra het product van eigenaar verandert.

7.3: Duur van de garantie

De dekking verschilt per product zoals beschreven in de richtlijnen vermeld in de Garantie-informatie.

7.4: Wie betaalt transport en verzekering voor onderhoud?

Indien het product of een onderdeel ervan dat onder de garantie valt, voor reparatie naar een servicebedrijf moet worden geretourneerd, zullen wij, Life Fitness , alle transport- en verzekerings kosten gedurende het eerste jaar betalen. U bent verantwoordelijk voor de transport- en verzekeringskosten na het eerste jaar.

7.5: Wat zullen wij doen om tekortkomingen onder de garantie te corrigeren?

Wij zullen een nieuw of gerepareerd vervangingsonderdeel of component naar u versturen of, naar onze keuze, het product vervangen. Voor dergelijke vervangende onderdelen geldt het resterende deel van de oorspronkelijke garantieperiode.

7.6: Wat valt niet onder de garantie

Defecten of schade als gevolg van onderhoud door onbevoegden, misbruik, ongelukken, nalatigheid, verkeerde montage of installatie, vuil van bouwactiviteiten in de omgeving van het product, roest of corrosie als gevolg van de gebruikslocatie van het product, wijzigingen of modificaties zonder onze schriftelijke toestemming of als gevolg van nalatigheid uwerzijds om het product te gebruiken, te bedienen en te onderhouden zoals uiteengezet in uw gebruikershandleiding ("Handleiding").

Het product wordt geleverd met één uitwisselbare Fitness Entertainment-poort van het type RJ45 die netwerkklaar is. Deze poorten voldoen aan de vereiste van de FitLinxx CSAFE-specificatie van 4 augustus 2004 die het volgende stelt: 4,75 VDC tot 10 VDC; maximale stroom 85 mA. Schade aan het product die is veroorzaakt door een belasting welke deze FitLinxx CSAFE-specificatie overschrijdt, wordt niet gedekt door de garantie.

Alle voorwaarden van deze garantie komen te vervallen als dit product wordt verplaatst buiten de continentale grenzen van de Verenigde Staten van Amerika (met uitsluiting van Alaska, Hawaï en Canada), waarna de voorwaarden gelden zoals die worden geboden door de erkende Life Fitness vertegenwoordiger van het land in kwestie.

7.7: Wat moet u doen?

Bewaar uw aankoopbewijs. Gebruik, bedien en onderhoud het product zoals voorgeschreven in de gebruikershandleiding; breng de plaats van aankoop op de hoogte van defecten binnen 10 dagen na het vaststellen ervan; retourneer indien dat wordt gevraagd defecte onderdelen voor vervanging of, indien nodig, het gehele product ter reparatie. Life Fitness behoudt zich het recht voor te bepalen of een product al dan niet voor reparatie moet worden geretourneerd.

7.8: Onderdelen en service verkrijgen

Raadpleeg het gedeelte Hoofdkantoor van deze handleiding voor de contactgegevens van uw lokale klantendienst. Vermeld uw naam, adres en het serienummer van uw product (consoles en frames kunnen een eigen serienummer hebben). De klantendienst vertelt u hoe u een reserveonderdeel kunt krijgen of zorgt indien nodig voor de nodige dienstverlening op de plaats waar uw product zich bevindt.

7.9: Exclusieve garantie

DEZE BEPERKTE GARANTIE VERVANGT ALLE ANDERE GARANTIES VAN WELKE AARD OOK, UITDRUKKELIJK OF IMPLICIET, INCLUSIEF MAAR NIET BEPERKT TOT IMPLICIETE GARANTIES VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL, ALSMEDE ALLE ANDERE VERPLICHTINGEN OF AANSPRAKELIJKHEID ONZERZIJDS. Wij autoriseren of nemen geen enkel persoon aan om voor ons enige verplichting of aansprakelijkheid aan te nemen met betrekking tot dit Product. Wij zijn volgens deze garantievoorwaarden of anderszins onder geen beding aansprakelijk voor lichamelijk letsel of materiële schade, inclusief winstderving of financiële verliezen, voor speciale, indirecte, secundaire, incidentele of bijkomende schade van welke aard ook die voortvloeit uit het gebruik, of de onmogelijkheid tot gebruik, van dit toestel. In sommige rechtsgebieden is afwijzing of beperking van impliciete garanties of van aansprakelijkheid voor incidentele of bijkomende schade niet toegestaan, zodat de bovenstaande beperkingen of afwijzingen voor u mogelijk niet gelden.

7.10: Wijzigingen in garantie niet toegestaan

Het is niemand toegestaan de voorwaarden van deze beperkte garantie te veranderen, te wijzigen of uit te breiden.

7.11: Nationale wetgeving

Deze garantie geeft u specifieke wettelijke rechten en u hebt eventueel ook andere wettelijke rechten die van staat tot staat en van land tot land verschillen.
