Hammer Strength

HD SPARC®

Cardiovasculaire systemen

Handleiding voor de eigenaar

PT-SC

1018738-0005 AB

Cover Image

i Hoofdkantoor

  • Columbia Centre III, 9525 Bryn Mawr Avenue, Rosemont, IL 60018 • U.S.A.
  • 847.288.3300 • FAX: 847.288.3703
  • Telefoonnummer klantendienst: 800.351.3737 (gratis nummer in de VS, Canada)
  • Mondiale internetsite: www.lifefitness.com
Internationale kantoren

AMERIKA

Noord-Amerika

Life Fitness, LLC

EUROPA, MIDDEN-OOSTEN en AFRIKA (EMEA)

België, Nederland en Luxemburg

Life Fitness (Atlantic) B.V.

Alle andere EMEA-landen en distributeurs EMEA*

Life Fitness (Atlantic) B.V.

Brazilië

Life Fitness Brasil

Verenigd Koninkrijk

Life Fitness UK LTD

AZIË PACIFIC (AP)

Japan

Life Fitness Japan, Ltd

Latijns-Amerika en Caribisch gebied*

Life Fitness, LLC

Duitsland, Oostenrijk en Zwitserland

Life Fitness Europe GMBH

Hong Kong

Life Fitness Asia Pacific LTD



Spanje

Life Fitness IBERIA

Alle andere landen en distributeurs in Azië Pacific*

Life Fitness Asia Pacific LTD

*Raadpleeg eveneens www.lifefitness.com voor informatie over plaatselijke vertegenwoordigers of leveranciers

ii Link naar gebruikers- en servicedocumentatie

https://lfn.fit/KnowledgeBase

https://lfn.fit/PartStore

Additional information is available online using the links above.

English

.تتوفر معلومات إضافية على الإنترنت باستخدام الرابط أعلاه

Arabic, Saudi Arabia, Primary

点击上面的链接可在线获取更多信息。

Chinese, Simplified, Primary

Flere oplysninger er tilgængelige online gennem linket ovenfor.

Danish

Bijkomende informatie is online beschikbaar via bovenstaande link.

Dutch

Vous trouverez plus d'informations en ligne à l'aide du lien ci-dessus.

French

Zusätzliche Informationen finden Sie online über den oben angegebenen Link.

German

Ulteriori informazioni sono disponibili online utilizzando il link sopra riportato.

Italian

追加情報は上記リンクを使用してオンラインで利用可能です。

Japanese

상기 링크를 통해 온라인에서 추가 정보를 볼 수 있습니다.

Korean

Informações adicionais estão disponíveis on-line, através do link acima.

Portuguese, Brazil, Primary

Дополнительная информация доступна в интернете по ссылке, указанной выше.

Russian

Mediante el enlace anterior podrá acceder a información adicional en línea.

Spanish

Ytterligare information finns online genom att använda länken ovan.

Swedish

İnternet üzerinden daha fazla bilgi edinmek için yukarıdaki bağlantıyı kullanabilirsiniz.

Turkish

.هناك معلومات إضافية متاحة على الإنترنت باستخدام الرابط أعلاه

Arabic,Standard, Secondary

Informazio osagarria eskuragarri dago goiko estekaren bidez.

Basque

Допълнителна информация можете да намерите онлайн, като използвате връзката по-горе.

Bulgarian

Mitjançant l'enllaç anterior podreu accedir a informació addicional en línia.

Catalan

使用上面的連結線上提供額外資訊。

Chinese, Traditional, Secondary

Dodatne informacije možete pronaći na internetu sljedeći vezu iznad.

Croatian

ከላይ የተቀመጠውን አገናኝ(ሊንክ) በመጠቀም መረጃዎች ኦንላይን ያገኛሉ፡፡

Ethiopian

Lisätietoja on saatavissa verkosta käyttämällä yllä olevaa linkkiä.

Finnish

Wubetumi anya nsɛm afoforo aka ho wɔ wɛbsait so denam asɛm a ɛwɔ atifi hɔ a wubemia so so.

Ghana

Πρόσθετες πληροφορίες είναι διαθέσιμες ονλάιν χρησιμοποιώντας το σύνδεσμο παραπάνω.

Greek

.מידע נוסף אפשר לקבל באינטרנט באמצעות הקישור לעיל

Hebrew

További információ elérhető online, a fenti hivatkozás segítségével.

Hungarian

Viðbótarupplýsingar eru fáanlegar á netinu með því að smella á tengilinn hér fyrir ofan.

Icelandic

Plus indicium per superum situm potes invenire.

Latin

മുകളിലുള്ള ലിങ്ക് ഉപയോഗിച്ച് ഓൺലൈനിൽ കൂടുതല് വിവരങ്ങൾ ലഭ്യമാണ്.

Malayalam

Ytterligere informasjon er tilgjengelig på nettet via linken ovenfor.

Norwegian Nyorsk

Dodatkowe informacje są dostępne online pod powyższym odnośnikiem.

Polish

Informações adicionais estão disponíveis online a usar o link acima.

Portuguese, Portugal, Secondary

Informații suplimentare sunt disponibile online, utilizând link-ul de mai sus.

Romanian

Dodatne informacije dostupne su na mreži putem gornjeg linka.

Serbian

Ďalšie informácie sú dostupné online na vyššie uvedenom odkaze.

Slovak

TradeMarkList Gym Wipes, PureGreen 24

Life Fitness® is een geregistreerd handelsmerk

Gym Wipes® is een geregistreerd handelsmerk van 2XL Corporation. PureGreen 24 is een handelsmerk van Pure Green.

iii Informatie inzake de naleving van FCC

Wijzigingen of modificaties aan deze eenheid die niet expliciet goedgekeurd zijn door de partij die verantwoordelijk is voor compliantie, kan de toestemming van de gebruiker om met de apparatuur te werken ongeldig maken!

De apparatuur is getest en goed bevonden als klasse B digitale apparatuur volgens de voorschriften van hoofdstuk 15 van het FCC-reglement. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie bij installatie in het gewone huishouden. Deze installatie genereert en gebruikt radiofrequentie-energie en kan die eveneens uitzenden. Ze kan schadelijke interferentie met radioverbindingen veroorzaken (als ze niet geïnstalleerd en gebruikt wordt in overeenstemming met de instructies). Er is echter geen garantie dat er bij een specifieke installatie nooit storing zal optreden. Als deze installatie toch schadelijke interferentie veroorzaakt met de radio- of televisieontvangst, hetgeen vastgesteld kan worden door de installatie in en uit te schakelen, dan wordt de gebruiker aangemoedigd om te trachten om de interferentie weg te werken aan de hand van een of meer van de volgende maatregelen:

  • Oriënteer de ontvangstantenne anders of zet hem op een andere plek.
  • Vergroot de scheiding tussen de apparatuur en de ontvanger.
  • De apparatuur aansluiten op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
  • Raadpleeg de leverancier of een ervaren technicus op het gebied radio/tv voor hulp.

Hoofdstuk 1: Veiligheid

1.1: Veiligheidsinstructies

Lees alle instructies vóór gebruik.

Let vooral op de volgende veiligheidsinstructies en belangrijke punten voordat u een plaats kiest en met de montage van het product begint.

Waarschuwingen voor gebruik
WAARSCHUWING: This product can expose you to chemicals including Di-2-ethylhexyl-phthalate, which is known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to http://www.P65Warnings.ca.gov
WAARSCHUWING: Onjuist of overmatig gebruik van trainingstoestellen kan schade aan de gezondheid veroorzaken. Life Fitness raadt ten ZEERSTE aan dat u, voordat u aan een trainingsprogramma begint, eerst een arts bezoekt voor een volledig medisch onderzoek (in het bijzonder indien er in uw familie personen met een hoge bloeddruk of een hartziekte voorkomen of indien u ouder bent dan 45 jaar, rookt, een hoog cholesterolgehalte hebt, zwaarlijvig bent of indien u in het afgelopen jaar niet regelmatig hebt gesport). Als u tijdens de training het gevoel hebt het dat u gaat flauwvallen, duizelig of kortademig wordt of pijn hebt, stop de training dan onmiddellijk.
WAARSCHUWING: Verkrijg instructies vóór gebruik.
WAARSCHUWING: Het niet naleven van deze voorzorgsmaatregelen kan leiden tot ernstige letsels of de dood.
WAARSCHUWING: Zorg voor minstens 23,6" / 0,6 m vrije ruimte achter het toestel en minstens 12" / 30 cm aan de zijkanten.
WAARSCHUWING: Inspecteer het toestel. Indien beschadigd, verwittig het vloerpersoneel. NIET GEBRUIKEN.
WAARSCHUWING: Het maximale gebruikersgewicht bedraagt 350 lbs. (158 kg).
WAARSCHUWING: Niet gebruiken voor stretching en hang er geen riemen of andere toestellen aan.
WAARSCHUWING: Gebruik de handgrepen voor ondersteuning en om uw evenwicht te bewaren.
WAARSCHUWING: Het product is niet uitgerust met een vrijloopfunctie. Daarom kan het niet onmiddellijk worden gestopt.
WAARSCHUWING: Gevaar voor bewegende delen en vallen.
  • Om ernstig letsel te vermijden wacht u totdat de voetplaten volledig stil staan voordat u van de eenheid afstapt.
  • De bewegende onderdelen kunnen niet onmiddellijk worden gestopt, de eenheid is niet voorzien van een vrijloop.
WAARSCHUWING: Houd het oppervlak van de voetplaat schoon en droog.
Houd lichaamsdelen, loszittende kleding, veters en handdoeken uit de buurt van bewegende onderdelen.
  • Life Fitness geen garantie dat onderdelen in producten onder dit Life Fitness merk volledig latexvrij zijn. Gebruikers moeten alle nodige voorzorgsmaatregelen nemen om onbedoeld contact te voorkomen dat een latexreactie kan veroorzaken.
  • De koper van hetLife Fitness product is als enige verantwoordelijk voor het lezen van de handleiding en waarschuwingen en voor het instrueren van alle gebruikers en toezichthouders.
  • De koper is als enige verantwoordelijk voor het correct instrueren van eindgebruikers en toezichthouders over de juiste werking van alle Life Fitness toestellen.
  • Gebruik toestellen uitsluitend zoals ontworpen en bedoeld door de fabrikant. Het is van essentieel belang dat het Life Fitness toeste correct wordt gebruikt om letsel te voorkomen.
  • Plaats het toestel tijdens gebruik op een stabiele, vlakke ondergrond in horizontale positie voor maximale stabiliteit.
  • Het menselijke vermogen dat nodig is voor een oefening kan verschillen van het mechanische vermogen dat op het toestel wordt weergegeven.
  • voorzichtig bij het op- of afstappen van het toestel. Breng vóór het opstappen met de bewegende armen de dichtstbijzijnde voetplaat in de laagste stand. Gebruik de vaste handgrepen wanneer extra stabiliteit nodig is. Houd tijdens het trainen de bewegende armen vast.
  • Kijk nooit achterom tijdens gebruik van het toestel.
  • Volg altijd de instructies van de console voor een correcte werking.
  • Dit toestel is niet bedoeld voor personen (ook kinderen) met| beperkte fysieke, sensorische of mentale capaciteiten, of met onvoldoende ervaring of kennis, tenzij zij onder toezicht staan of instructie kregen van iemand die verantwoordelijk is voor hun veiligheid.
  • Dit toestel is niet bedoeld voor gebruik door kinderen. Houd kinderen jonger dan 14 jaar uit de buurt van het toestel.
  • Gebruik dit toestel niet buiten, niet bij zwembaden en niet in zeer vochtige ruimtes.
  • Gebruik het product nooit wanneer de luchtopeningen geblokkeerd zijn. Houd de luchtopeningen vrij van stofpluis, haar of ander obstructerend materiaal.
  • voorwerpen in openingen van deze producten. Indien een voorwerp in het toestel valt, schakel de stroom uit, trek de stekker uit het stopcontact en verwijder het voorzichtig. Indien het voorwerp niet bereikbaar is, neem contact op met de klantendienst
  • Plaats nooit vloeistoffen rechtstreeks op het toestel, behalve in een accessoirebakje of houder. Gebruik bij voorkeur afsluitbare containers.
  • niet op blote voeten. Draag altijd schoenen. Draag schoenen met rubberen zolen of zolen met hoge grip. Gebruik geen schoenen met hakken, lederen zolen, noppen of spikes. Zorg dat er geen steentjes in uw zolen vastzitten
  • Reik tijdens gebruik nooit in of onder het toestel en kantel het niet opzij.
  • Laat andere personen de gebruiker of het toestel tijdens een training niet hinderen.
  • toestellen uitsluitend zoals beschreven in deze handleiding. Gebruik geen accessoires die niet door de fabrikant zijn goedgekeurd.
Waarschuwingen en aandachtspunten
  • Lees alle waarschuwingen op het toestel vóór aanvang van de training.
  • Waarschuwingslabels duiden op een mogelijk gevaarlijke situatie die kan leiden tot ernstig letsel of overlijden.
  • Voorzorgslabels duiden op een potentieel gevaarlijke situatie die kan leiden tot letsel of schade aan het toestel.
  • beschadigd zijn. Waarschuwingslabels worden bij elk toestel geleverd en moeten worden aangebracht vóór gebruik. De fabrikant Life Fitness is niet verantwoordelijk voor ontbrekende of beschadigde labels.
  • Neem contact op met Customer Support Services om versleten, beschadigde of onleesbare labels te vervangen en steeds de nieuwste versies te gebruiken.

1.2: Consignes de sécurité

Veuillez lire toutes les instructions avant usage.

Prêtez une attention toute particulière aux instructions de sécurité ci-dessous avant de choisir un emplacement et de commencer à assembler votre produit.

Avertissements relatifs au fonctionnement
WAARSCHUWING: This product can expose you to chemicals including Di-2-ethylhexyl-phthalate, which is known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to http://www.P65Warnings.ca.gov
WAARSCHUWING: Des problèmes de santé peuvent survenir en cas d’une utilisation incorrecte ou excessive de l'équipement. Life Fitness Recommande VIVEMENT aux utilisateurs de passer un examen médical complet avant d'entamer un programme d'entraînement, et tout particulièrement dans les cas suivants : antécédents familiaux d'hypertension (pression sanguine trop élevée) ou de pathologies cardiaques, utilisateurs de 45 ans ou plus, tabagisme, hypercholestérolémie (taux de cholestérol sanguin trop élevé), obésité, absence d'exercice physique depuis un an ou plus. Si, pendant l'usage de l'appareil, l'utilisateur éprouve un malaise, des vertiges, des douleurs ou des difficultés à respirer, il doit s'arrêter immédiatement.
WAARSCHUWING: Procurez-vous les instructions avant d’utiliser l’appareil.
WAARSCHUWING: Le non-respect de ces mesures de sécurité pourrait entraîner des blessures graves, voire mortelles :
WAARSCHUWING: Veillez à laisser un dégagement d’au moins 60 cm (23,6 pieds) derrière l’appareil et d’au moins 30 cm (12 pieds) sur les côtés.
WAARSCHUWING: Inspecter l'appareil. S'il est endommagé, en aviser le personnel. NE PAS UTILISER.
WAARSCHUWING: Le poids maximum de l'utilisateur est de 350 lb (158 kg).
WAARSCHUWING: Ne pas utiliser pour des étirements et ne pas y attacher des sangles ou autres dispositifs.
WAARSCHUWING: Utilisez les poignées pour vous soutenir et garder l’équilibre.
WAARSCHUWING: L’appareil n’est pas équipé d’une option roue libre. Par conséquent, il ne peut être arrêté instantanément.
WAARSCHUWING: Pièces mobiles et risque de chute.
  • Afin d’éviter des blessures sérieuses, attendez l’arrêt complet des repose-pieds avant de descendre de l’appareil.
  • Les pièces mobiles ne peuvent pas être arrêtées immédiatement, l’unité n’est pas équipée d’une roue libre.
WAARSCHUWING: Maintenez la surface des pédales propre et sèche.
Éloignez votre corps ainsi que les vêtements amples, les lacets de chaussure et les serviettes des parties mobiles de l’appareil.
  • Life Fitness ne garantit pas que les composants utilisés dans la fabrication des produits proposés dans la bande Life Fitness sont exempts de latex. Les utilisateurs de ces produits doivent prendre toutes les précautions nécessaires pour éviter un contact accidentel qui pourrait entraîner une réaction indésirable au latex.
  • Il incombe à l’acheteur des produits Life Fitness de lire le manuel de l’utilisateur ainsi que les étiquettes d’avertissement, puis de former toutes les personnes (utilisateurs et personnel de la salle) à l’utilisation correcte de l’équipement.
  • Il incombe à l’acheteur et à lui seul de former correctement les utilisateurs, ainsi que le personnel d’encadrement, à l’utilisation correcte de tous les Life Fitness appareils.
  • N’utilisez jamais cet équipement d’une façon autre que celle prévue par le fabricant. Il est impératif d’utiliser les appareils Life Fitness correctement pour éviter toute blessure.
  • Avant d’utiliser l’appareil, placez-le sur une surface stable et plane, en position horizontale.
  • La puissance nécessaire à chaque utilisateur pour effectuer un exercice peut différer de la puissance mécanique affichée sur l’appareil.
  • Montez et descendez avec précaution du produit. Avant de monter, placez le repose-pieds situé de votre côté en position basse, en vous aidant des bras mobiles. Utilisez les poignées fixes lorsque vous avez besoin de renforcer votre équilibre. Pendant les exercices, tenez les bras mobiles.
  • Ne montez jamais à l’envers sur le produit.
  • Pour un fonctionnement correct, suivez toujours les instructions de la console.
  • Cet appareil n’est pas destiné à être utilisé par des personnes ou des enfants présentant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, sauf en cas de supervision ou d’instructions relatives à son utilisation par une personne responsable de leur sécurité.
  • Cet équipement n’est pas destiné à être utilisé par les enfants. Tenez les enfants âgés de moins de 14 ans à l’écart de la machine.
  • N’utilisez pas ce produit à l’extérieur, près d’une piscine ou dans des endroits très humides.
  • N’utilisez jamais le produit avec les ouvertures d’air bloquées. Maintenez les bouches d’aération exemptes de peluches, de cheveux ou de toute autre obstruction.
  • N’introduisez jamais d’objet dans les ouvertures de cet appareil. Si un objet tombe dans l’appareil, mettez ce dernier hors tension, débranchez le cordon d’alimentation et récupérez l’objet avec précaution. Si vous ne pouvez pas l’atteindre, contactez le service d’assistance à la clientèle.
  • Ne placez jamais de liquides d’aucune sorte directement sur l’appareil, sauf si vous disposez d’un support ou d’un plateau pour accessoires. Nous vous recommandons de n’utiliser que des récipients pourvus d’un couvercle.
  • N’utilisez pas ces produits avec les pieds nus. Portez toujours des chaussures. Portez des chaussures à semelles en caoutchouc ou antidérapantes. N’utilisez pas de chaussures à talon, à semelle en cuir, à crampons ou à pointes. Assurez-vous qu’aucun caillou ne s’est incrusté dans les semelles.
  • Ne placez pas les mains à l’intérieur ou sous l’appareil. Ne le faites pas basculer sur le côté durant son fonctionnement.
  • Ne laissez aucune personne gêner l’utilisateur ou le fonctionnement de l’appareil pendant l’exercice.
  • Utilisez cet équipement uniquement aux fins auxquelles il est destiné et de la manière décrite dans le présent manuel. N’utilisez pas d’accessoires non recommandés par le fabricant.
Avertissements et mises en garde
  • Lisez les avertissements sur chaque produit avant de commencer à vous entraîner.
  • Les étiquettes d'avertissement indiquent une situation potentiellement dangereuse qui peut entraîner des blessures graves, voire mortelles si les mesures de sécurité ne sont pas respectées.
  • Les autocollants de mise en garde indiquent une situation potentiellement dangereuse qui peut entraîner des blessures graves ou des dommages matériels si les mesures de sécurité ne sont pas respectées.
  • Si certaines étiquettes d’avertissement sont manquantes ou endommagées, contactez immédiatement le service d’assistance à la clientèle. Nous vous en fournirons de nouvelles. Les étiquettes d’avertissement sont expédiées avec les appareils et doivent être installées avant utilisation de ces derniers. Life Fitness n’est pas responsable des étiquettes manquantes ou endommagées.
  • Veuillez vous adresser au service d'assistance à la clientèle pour remplacer toute étiquette usée, endommagée ou illisible et pour veiller à ce que vous utilisiez toujours la version la plus récente des étiquettes.

Hoofdstuk 2: In elkaar zetten

2.1: Een locatie kiezen en klaarmaken

Productafmetingen:
Afmetingen (L x B x H) inch = 71 x 34,7 x 60,6 cm = 180 x 88 x 154
Vrijgebied (L x B x H) in. = 106,6 x 58,7 x 60,6 cm = 270,5 x 149 x 154
Vrije ruimte
Voor assembleren van het apparaat, controleer of de gekozen grootte voldoet aan de volgende criteria:
  • Ruimte is goed verlicht en heeft goede ventilatie.
  • Structuur oppervlakte is goed en correct vlak.
  • Vrij gebied voor toegang van het apparaat en verlaten bij noodgevallen. Minimum vrije afstand is 23,6 inches (0,6 meters).
  • Aangrenzende apparaten mogen het vrije gebied delen.

Het is de verantwoordelijkheid van de eigenaar van de faciliteit van de apparatuur om te zorgen dat er voldoende tussenruimte is rond elke machine om voor veilig gebruik en veilige doorvoer mogelijk te maken.

In overeenstemming met de ADA (American Disabilities Act) moet er een vrije vloerruimte zijn van minstens 30 bij 48 inches en moet toegankelijk zijn via een toegestane route voor elk type oefenmateriaal. Wanneer de vrije ruimte ingesloten is aan drie zijden (b.v., door muren of het apparaat zelf), moet de vrije ruimte 36 bij 48 inches zijn.

Alle andere machines moeten een vrije vloerruimte van 23” hebben voor alle toegangspunten op de machine.

De afmetingen aangegeven in de montage instructies van deze gebruiksaanwijzing zijn inclusief de maximum voetstappen (in gebruik) afmetingen.

2.2: Montageprocedure

Twee mensen zijn nodig voor deze procedure.

Tip: Lees en begrijp alle instructies zorgvuldig voordat u dit apparaat gaat monteren. Controleer alle items zorgvuldig. Als er schade is, kijk dan in de sectie Klantenservice van deze handleiding voor de juiste procedure om onderdelen te retourneren, te vervangen of opnieuw te bestellen.

2.2.1: Staat van onderdelen en apparaten

Onderdelen
Onderdeel Beschrijving Aantal
1 Basisconstructie 1
2 Leuningconstructie 1
3 Voetsteun 2
4 Gebruikershandleiding 1
Materiaal
Onderdeel Beschrijving Aantal
1 Hardwareset, HD, SPARC 1
2 Bout, 312-18 x 5 HXS 6
3 Batterij, D-cel 1,5 V alkalisch 2

2.2.2: Vereiste gereedschappen

  • Platte schroevendraaier
  • 1/2"-dop met Momentsleutel
  • 9/16"-steeksleutel
  • 4 mm-inbussleutel
  • 17 mm-steeksleutel

2.2.3: Het toestel optillen en verplaatsen

  1. Verwijder lagerschroeven en transportsteunen. Laat het verpakkingsmateriaal voorlopig nog op de koppelingsarmen. Dit zal de verf beschermen tegen krassen tijdens in elkaar zetten.
  2. Grijp elke poot van de achtersteunt stevig vast en til met één persoon naar elke kant.
  3. Til de onderste steunpoten op zodat de voorste transportwielen in staat zijn op de grond te rollen.

    Gebruik veilige tilmethoden.

  4. Verplaats het toestel naar de bedoelde locatie.
  5. Breng de achterste steunbenen naar beneden.

2.2.4: De leuningconstructie monteren

  1. Plaats de leuningen in positie op de basisconstructie.
  2. Installeer de bouten waarmee de leuningconstructie aan de basisconstructie wordt vastgemaakt met een dopsleutel van 1/2 inch en een moersleutel.
    Onderdeel Beschrijving Aantal
    1 Basisconstructie 1
    2 Leuningconstructie 1
    3 Bout, 312-18 x 5 HXS 6
    4 Kunststof plaat 2

    Draai aan tot 13 ft.-lbs. (17,6 Nm).

  3. Verwijder de kunststof platen van de basis.

2.2.5: Installeer batterijen

  1. Verwijder het batterijdeksel door de schroef los te zetten met behulp van een schroevendraaier met platte kop. De schroef zal in het batterijdeksel blijven zitten.
    Onderdeel Beschrijving Aantal
    1 Console 1
    2 Batterijdeksel 1
    3 Schroef 1
  2. Plaats de twee batterijen zoals aangegeven.
    Opmerking: De batterijen moeten in de juiste richting worden geplaatst.
    Onderdeel Beschrijving Aantal
    1 Console 1
    2 Batterij, D-cel 1,5 V alkalisch 2
  3. Plaats de twee batterijdeksellipjes in de console.
    Onderdeel Beschrijving Aantal
    1 Console 1
    2 Batterijdeksel 1
    3 Lipjes 2
  4. Draai de batterijdekselschroef aan met behulp van een schroevendraaier met platte kop.
  5. Steek de consolekabel van de afdekking in de console.
    Onderdeel Beschrijving Aantal
    1 Consolekabel 1
    2 Console 1
    3 Batterijdeksel 1
    4 Bevestigingslipje 2
  6. Plaats de consolekabel in de bevestigingslipjes op het batterijdeksel.

2.2.6: Installeer voetsteunen

  1. Laat één persoon de eenheid optillen, terwijl een tweede persoon een voetkussentje onder elk van de twee voeten achter aanbrengt.
    Onderdeel Beschrijving Aantal
    1 Voetsteun 2

2.2.7: Plaats de eenheid waterpas

Deze procedure zorgt ervoor dat de eenheid waterpas komt te staan door het gewicht gelijkmatig te verdelen over de achterste stelvoeten Nivellering van het toestel zal het schommelen tijdens het gebruik voorkomen.
Opmerking: De verwijzingen naar links en rechts zijn van de gebruikers perspectief tijdens het gebruik.
  1. Controleer of de voetplaten volledig gestopt zijn.
  2. Pak één zijde van het frame vast en til langzaam de achterste stelvoet van de vloer. Zet de achterste stelvoet op de grond.
    Onderdeel Beschrijving Aantal
    1 Frame 2
    2 Hier optillen 2
    3 Voet linksachter 1
    4 Voet rechtsachter 1
  3. Pak de andere zijde van het frame vast en til langzaam de achterste stelvoet van de vloer. Zet de achterste stelvoet op de grond.
    Opmerking: Let erop of een van de achterste stelvoeten gemakkelijker van de vloer komt dan de andere.
    Als beide achterste stelvoeten gelijkmatig van de vloer komen, zet dan beide borgmoeren van de stelvoeten vast tegen de framepalen met een steeksleutel van 17 mm. Het toestel is genivelleerd.
    Onderdeel Beschrijving Aantal
    1 Framepaal 1
    2 Contramoer 1
    3 Stelvoetje 1
    4 Draai tegen de klok in om vast te zetten
  4. Stel het gewicht van de achterste stelvoeten af met een steeksleutel van 17 mm.
    • Indien de linker achtervoet gemakkelijker kan worden opgetild, draait u de rechter moer van het stelvoetje omlaag.
    • Indien de rechter achtervoet gemakkelijker kan worden opgetild, draait u de linker moer van het stelvoetje omlaag.
    Onderdeel Beschrijving Aantal
    1 Framepaal 1
    2 Moer van stelvoetje 1
    3 Stelvoetje 1
    4 Draai met de klok mee om het stelvoetje naar beneden aan te passen
  5. Test het toestel opnieuw op ongelijk gewicht van de achtervoeten. Pas de moeren van het stelvoetje aan totdat elke achtervoet met gelijke kracht kan worden opgetild.
  6. Zet de borgmoeren vast met een steeksleutel van 17 mm. Het toestel is genivelleerd.

2.2.8: Installeer bidonhouder

Standaard bidonhouders kunnen op het frame worden gemonteerd. Bidonhouder worden niet geleverd door Hammer Strength.
  1. Verwijder de schroeven aan de zijkant van de leuningconstructie met een 4 mm imbussleutel. Bespaar schroeven.
    Onderdeel Beschrijving Aantal
    1 Schroeven, M5 x 0,8, HXS, 16 mm 2
    2 Leuningconstructie 1
  2. Installeer de schroeven om de bidonhouder te bevestigen op de leuningconstructie met een 4 mm imbussleutel.

2.2.9: Inspecteer de eenheid visueel

  1. Verwijder al het verpakkingsmateriaal van de eenheid.
  2. Controleer de eenheid om ervoor te zorgen dat de constructie juist en volledig is.

2.3: Opstelling

Gebruik de volgende instructies om het toestel in te stellen.

  1. Houd de leuningen goed vast bij het stappen op de voetplaten.
  2. Begin met lopen.

2.3.1: Instelopties

  1. Houd de pijl Omhoog  en Omlaag  gedurende 3 seconden ingedrukt.
  2. Druk op de GO/Enter -toets.
  3. Navigeer naar boven en naar beneden in het instelmenu met de naar Boven pijl en naar Beneden pijl.
  4. Navigeer vooruit in het instelmenu met de GO/Enter toets.
  5. Navigeer achteruit in het instelmenu met de STOP/Review toets.
Instellingenmenu
TAAL Kiest u uit de beschikbare talen
PAUZE TRAINING

INSTELLEN STANDAARDINSTELLING TRAINING: Stel de standaard trainingspauze in. Keuzes zijn 10 tot 180 in stappen van 10 seconden.

INSTELLEN STANDAARDINSTELLING RUST: Stel de standaard rustinterval in. Keuzes zijn 10 tot 180 in stappen van 10 seconden.

2.3.2: Instellingenmodus verlaten

  1. Selecteer TERUG in het instelmenu.
  2. Druk op de GO/Enter -toets.
  3. Selecteer VERLATEN in het instelmenu.
  4. Druk op de GO/Enter -toets.

2.3.3: Instelling voltooid

2.4: Het weerstandsniveau kalibreren

Voer deze kalibratieprocedure uit om de juiste weerstand niveaus weer te geven door het gehele bereik van de weerstand hendel. Dit is vereist bij het installeren van het apparaat, bij het vervangen van de bedieningspaneel of sensor bord, of als het apparaat gedemonteerd is.
  1. Houd de pijl Omhoog  en Omlaag  gedurende 3 seconden ingedrukt.
  2. Navigeer in hetGereedschapskist-menu naar DIAGNOSTIEKEN met de pijl naar beneden.
  3. Drukt u op de GO/Enter toets om naar DIAGNOSTIEKEN te gaan.
  4. Duw de weerstandshendel naar voren tot het hoogste weerstandsniveau.
  5. Druk en houd de Pijl naar boven voor drie seconden in totdat de REMWAARDE sectie knippert. De hoogste waarde wordt opgeslagen.
  6. Drukt u de weerstand hendel naar achteren op het laagste weerstandsniveau.
  7. Druk en houd de Pijl naar beneden voor drie seconden in totdat de REMWAARDE sectie knippert. De laagste waarde is opgeslagen.
  8. Drukt u op de GO/Enter toets om TERUG te gaan naar het toolbox menu.
  9. Druk op de pijl  naar beneden om VERLATEN in het instellingenmenu te selecteren.
  10. Drukt u op de GO/Enter toets om de Toolbox te verlaten.
Diagnosemenu
ARC TRAINER Software revisienummer.
DRUK/TEMP

Druk: Geeft barometerdruk aan in HPA (hectopascal).

Temperatuur : Geeft de lokale temperatuur in graden Celsius aan.
REMWAARDE Geeft remstand waarde aan. Het bereik is P1 tot P10.
BATTERIJ Geeft het batterijniveau van 0 to 100% aan in stappen van 10%. BATTERIJ BIJNA LEEG schermn zal worden weergegeven bij 10%.

2.5: Testhandeling

Volg de volgende instructies op om het volledige weerstandsvermogen van de eenheid te testen.

  1. Verplaats de weerstand hendel naar beneden naar de laagste weerstand.
  2. Controleer of de voetplaten volledig gestopt zijn.
  3. Houd de leuningen goed vast bij het stappen op de voetplaten.
  4. Begin met lopen.
  5. Controleer of het bedieningspaneel gaat branden
  6. Druk op de GO/Enter -toets.
  7. Controleer of de niveaumeter op NIVEAU 1 staat en de weerstand laag is.
  8. Controleer of de WATTS zijn weergegeven op het beeldscherm.
  9. Verplaats de weerstand hendel naar NIVEAU 5.
    Controleer of de weerstand hoger is dan NIVEAU 1.
  10. Verplaats de weerstand hendel naar NIVEAU 10.
    Controleer of de weerstand hoger is dan NIVEAU 5.
  11. Verplaats de weerstand omlaag naar NIVEAU 1.
  12. Druk op de STOP/Review toets om het te verlaten.
  13. Wacht totdat de voetplaten volledig stilstaan voordat men afstapt.
    WAARSCHUWING: Gevaar voor bewegende delen en vallen.
    • Om ernstig letsel te vermijden wacht u totdat de voetplaten volledig stil staan voordat u van de eenheid afstapt.
    • De bewegende onderdelen kunnen niet onmiddellijk worden gestopt, de eenheid is niet voorzien van een vrijloop.

    Houd de rails vast om zelf stabiel te staan, als men van de eenheid afstapt.

Het testen is voltooid.

Hoofdstuk 3: Bediening

3.1: Individuele menselijke kracht ten opzichte van mechanische kracht

WAARSCHUWING: Krachtverschil.

De individuele menselijke kracht die vereist is om een oefening te doen, kan verschillen van de weergegeven mechanische kracht.

3.2: Bedoeld gebruik

Het bedoelde commerciële gebruik van deze machine is het helpen bij de training en het verbeteren van de algemene lichamelijke conditie.

3.3: Termen die gebruikt worden

Deze sectie somt enkele van de meest voorkomende termen en sybmolen die in dit hoofdstuk worden gebruikt op. Andere termen en symbolen worden in dit hoofdstuk vermeld, als ze relevant zijn.

Parcour
Circuit Modus functies als een telling tijdklok uitermate geschikt voor gebruik binnen kleine groepslessen met meerdere gebruikers die voor korte periodes gebruik van de machine. Het kan ook gebruikt worden als een Snelstart voor trainingen van een langere duur.
Interval
De Intervaltijd Modus stelt de gebruiker in staat om de duur van de training vooraf te definiëren en rust tussenpozen en het aantal reeksen kan worden uitgevoerd.
Rust
De periode van een pauze van del trainingssessie dat wordt uitgevoerd bij een lagere intensiteit, te voorzien in herstel na de training in een pauze Intervaltijd Modus van de trainingssessie.
Resultaten
Aan het eind van elke trainingsessie zal er een overzicht gegeven worden van de verzamelde trainingsgegevens.
Stelt in
De totale tijd van een Training: Rust pauze moet worden uitgevoerd.
Werk
De periode van hoge intensiteit inspanningen in een pauze van de trainingssessie.

3.4: Regelknoppen voor de gebruiker

Onderdeel Regeling Naam Beschrijving
1 BEELDSCHERM Geeft alle informatie weer.
2 CIRCUIT TOETS Selecteert Circuit training.
3 PAUZE TOETS Selecteert Pauze training.
4 PIJL OMHOOG Past waarden aan naar boven. Navigeren in de menu's, talen, standaardinstellingen, en andere instellingen.
5 START/ENTER TOETS Start Circuit training. De instellingen invoeren tijdens de Pauze training opzet. Selecteer instellingen in Toolbox scherm, beweegt zich vooruit in het menu.
6 STOP/HERSTELTOETS Einde van een training. Stelt de console opnieuw in. Navigeert terug in Instellingen menu.
7 PIJL NAAR BENEDEN Past de waarden naar beneden aan. Navigeren naar beneden in menu's, talen, standaardinstellingen en andere instellingen.

3.5: Weerstandshendel

De weerstand wordt gewijzigd met de weerstand hendel. Het bereik is 1 tot 10 in stappen van 1. Wijzigingen van de weerstand worden weergegeven op het beeldscherm met de NIVEAU meter.
  1. Trek de weerstandshendel naar achteren om het weerstandsniveau te verlagen.
    Onderdeel Beschrijving Aantal
    1 Weerstandshendel 1
    2 Vooruit 1
    3 Achterwaarts 1
  2. Trek de weerstandshendel naar voren om het weerstandsniveau te verhogen.

3.6: Opstappen en afstappen van apparaat

3.6.1: Beklim de eenheid op veilige manier

  1. Controleer of de voetplaten volledig gestopt zijn.
  2. Pak de handrailing en stap voorzichtig op voetplaten.

3.6.2: Veilig van de eenheid afstappen

WAARSCHUWING: Gevaar voor bewegende delen en vallen.
  • Om ernstig letsel te vermijden wacht u totdat de voetplaten volledig stil staan voordat u van de eenheid afstapt.
  • De bewegende onderdelen kunnen niet onmiddellijk worden gestopt, de eenheid is niet voorzien van een vrijloop.
  1. Neem de leuningen vast ter ondersteuning.
  2. Stop met lopen.
  3. Wacht totdat de voetplaten volledig tot stilstand zijn gekomen.
  4. Houd de leuningen vast en stap voorzichtig van de eenheid af.

3.7: Gids voor snelle bediening

Het maximale gebruikersgewicht bedraagt 350 lbs. (158 kg).

Hierna volgt een beknopt overzicht over de bediening van het toestel.

  1. Controleer of de voetplaten volledig gestopt zijn.
  2. Pak de handrailing en stap voorzichtig op voetplaten.

    Begin met lopen.

  3. Druk op de Parcour -toets.
  4. Druk op de GO/Enter -toets.
  5. Pas de weerstand hendel aan om de weerstand op elk moment te veranderen. De niveaumeter zal het huidige weerstandsniveau weergeven.
  6. Druk te allen tijde de toets STOP/Review in om de training te beëindigen.

    Resultaten van de training worden weergegeven.

3.8: Gedetailleerde gids voor bediening

Het maximale gebruikersgewicht bedraagt 350 lbs. (158 kg).

  1. Controleer of de voetplaten volledig gestopt zijn.
  2. Pak de handrailing en stap voorzichtig op voetplaten.

    Begin met lopen.

  3. Kiest u een Parcour of Interval training.

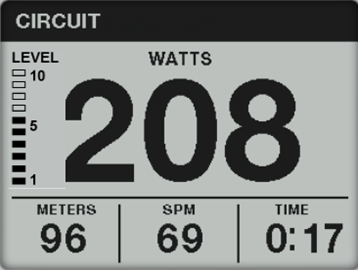

3.8.1: Circuit Trainingsoverzicht

Circuit Modus functies als een telling tijdklok uitermate geschikt voor gebruik binnen kleine groepslessen met meerdere gebruikers die voor korte periodes gebruik van de machine. Het kan ook gebruikt worden als een Snelstart voor trainingen van een langere duur.
Display (Weergave) Beschrijving
NIVEAU Geeft het huidige weerstandsniveau weer
WATT Geeft de huidige watts weer
METER/KM Geeft de totale meters of kilometers weer
SPM Geeft de huidige stappen per minuut weer
TIJD Geeft totale tijd van de training weer

3.8.1.1: Circuit Training

  1. Druk op de Parcour -toets.
  2. Druk op de GO/Enter -toets.
  3. Pas de weerstand hendel aan om de weerstand op elk moment te veranderen. De niveaumeter zal het huidige weerstandsniveau weergeven.
  4. Druk te allen tijde de toets STOP/Review in om de training te beëindigen.

    Resultaten van de training worden weergegeven.

  5. Druk de Omhoog pijl of Naar Beneden pijl in om de Resultaten te evalueren.
  6. Druk hierop STOP/Review om de training te verlaten.

3.8.2: Intervaltijd van het Trainingsoverzicht

De Intervaltijd Modus stelt de gebruiker in staat om de duur van de training vooraf te definiëren en rust tussenpozen en het aantal reeksen kan worden uitgevoerd.
Display (Weergave) Beschrijving
WERK Lichaamsbeweging tijdens deze pauze
RUST Rust tijdens deze pauze
Stelt in Het resterende aantal reeksen in de training
NIVEAU Geeft het huidige weerstandsniveau weer
SEC Aftelprocedure tijdklok naar de volgende pauze.
METER/KM Geeft de totale meters of kilometers weer
WATT Geeft de huidige watts weer
TOTALE TIJD Geeft totale tijd van de training weer

3.8.2.1: Pauze van de training

  1. Druk op de Interval -toets.
  2. Past u de TRAININGSTIJD aan door gebruik te maken van de Pijl naar boven of Pijl naar beneden  . Het bereik is 10-180 in stappen van 10 seconden.
  3. Druk op de GO/Enter -toets.
  4. Past u de RUSTTIJD aan door gebruik te maken van de Pijl naar boven of Pijl naar beneden . Het bereik is 10-180 in stappen van 10 seconden.
  5. Druk op de GO/Enter -toets.
  6. Past u het TOTAAL AANTAL PAUZES aan door gebruik te maken van de Pijl naar boven of Pijl naar beneden . Het bereik is 1 tot 30 in stappen van 1 pauze.
    TOTALE TIJD van de training zal worden weergegeven.
  7. Druk op de GO/Enter -toets.
    Aftellen van drie seconden 3...2...1 wordt weergegeven. De pauze van de training begint met de eerste TRAININGS- sessie.
  8. Begin met lopen. Het beeldscherm zal omschakelen tussen TRAINING en RUST schermen. De tijdklok telt af naar volgende pauzel.
    Strekken tijdens de TRAININGS- segment Rust gedurende RUST segment
  9. Pas de weerstand hendel aan om de weerstand op elk moment te veranderen. De niveaumeter zal het huidige weerstandsniveau weergeven.
  10. Druk te allen tijde de toets STOP/Review in om de training te beëindigen.

    Resultaten van de training worden weergegeven.

  11. Druk de Omhoog pijl of Naar Beneden pijl in om de Resultaten te evalueren.
  12. Druk op de STOP/Review -toets.

3.9: Resultaten

Als de gebruiker oefent, houdt het toestel de volgende gegevens bij en geeft deze weer:
WATT-PIEK
Hoogste energieverbranding tijdens de belasting.
GEMIDDELDE WATTS
Gemiddelde energieverbranding tijdens de belasting.
Gemiddelde SPM (Stappen per minuut)
Het gemiddelde aantal stappen per minuut.
TIJD
De totale tijd die u getraind hebt. De tijd wordt weergegeven als minuten:seconden.
MM:SS Minuten:Seconden 00:01 tot 99:99
MMMM Minuten 100 minuten of meer
METER/KM
Totale afstand in meter of kilometer. Geeft METER weer tot maximaal 499 meter en geeft vervolgens KM weer vanaf 0,5 km.
CALORIEËN
Het totale aantal verbrande calorieën tijdens training.
Druk de Omhoog pijl of Naar Beneden pijl in om de Resultaten te evalueren.
RESULTATEN scherm 1 RESULTS (Resultaten) scherm 2

3.10: Hoe vermogensingang versus weergegeven waarde wordt berekend

Totaalvermogen, zoals weergegeven in Watts op het bedieningspaneel, wordt berekend uit het gemeten toerental van de ventilator en de weerstand die door de wervelstroomrem. Veranderlijkheid van de ventilator stroom als gevolg van atmosferische omstandigheden wordt gecompenseerd door de integratie van feedback vanuit een on-board barometrische druk- en temperatuursensoren.

Hoofdstuk 4: Onderhoud

Alle preventieve onderhoudsactiviteiten moeten op regelmatige basis worden uitgevoerd. Het uitvoeren van routinematig preventief onderhoud kan helpen bij het zorgen voor veilig, probleemloos werken van alle Life Fitness -toestellen.

Life Fitness is niet verantwoordelijk voor het uitvoeren van regelmatig inspectie en onderhoud voor uw machines. Instrueer al het personeel bij de inspectie en het onderhoud van de toestellen en ook bij het rapporteren/optekenen van ongevallen. Vertegenwoordigers van Life Fitness zijn beschikbaar om eventuele vragen te beantwoorden.

4.1: Waarschuwingen

Tip: Lees alle waarschuwingen in dit hoofdstuk.
WAARSCHUWING: Voor onderhoud, service en reparatie:
  • Alle inspecties en reparaties mogen alleen worden uitgevoerd door opgeleid servicepersoneel
  • Alleen reserveonderdelen van Life Fitness gebruiken
  • Houd water en vloeistoffen uit de buurt van elektrische onderdelen.
WAARSCHUWING: Gevaar van materiaal.

Vervang om ernstig letsel of de dood te vermijden versleten of beschadigde componenten onmiddellijk en gebruik het toestel niet totdat de reparatie volledig voltooid is.

4.2: Schoonmaakeenheid

Vereiste gereedschappen
  • Reinigingsmiddel
  • Isopropylalcohol
  • Reinigingsdoek
  • Stofzuiger
Na elk gebruik

Droog alle vloeistofvlekken onmiddellijk op. Na elke training gebruikt u een doek om eventuele achtergebleven zweet van de handrailings en geverfde oppervlakken te vegen.

Wees voorzichtig om niet excessief vocht tussen de rand van het display-paneel en de console te morsen. Dit kan een elektrisch gevaar betekenen of kan de elektronica fout laten werken.

Indien nodig

Zuig alle stof of vuil dat zich mogelijk onder of rond de eenheid ophoopt weg. Men dient dit gebied schoon te maken zo vaak als aangeduid in het serviceschema.

Reinigen van het bedieningspaneel
Kennisgeving: Sproei niet direct schoonmaakmiddel op de console.

Direct sproeien kan schade veroorzaken aan de elektronica en kan de garantie doen vervallen.

  • Sproei een mild reinigingsmiddel op een schone doek.
  • Reinig het bedieningspaneel en bekerhouder met een vochtige doek.
Basis reinigen
  • Sproei een mild reinigingsmiddel op een schone doek.
  • Maak de basis van de eenheid schoon met een vochtige doek.

4.3: Batterijen

Het bedieningspaneel wordt gevoed met twee, D cel, alkaline batterijen.

Indien de batterijlading 10% of lager is, Het bedieningspaneel zal BATTERIJ BIJNA LEEGweergeven bij het opstarten.

Vervang de batterijen als BATTERIJ BIJNA LEEG wordt weergegeven bij het opstarten,

Opslag of lange perioden van niet-gebruik

Wanneer u voor meer dan zes maanden geen gebruik maakt van het product, moeten de batterijen worden verwijderd om lekkage te voorkomen

4.3.1: Controleer het batterijniveau

Het batterijniveau kan worden gecontroleerd door middel van het bedieningspaneel.
  1. Houd de pijl Omhoog  en Omlaag  gedurende 3 seconden ingedrukt.
  2. Navigeer in hetGereedschapskist-menu naar DIAGNOSTIEKEN met de pijl naar beneden.
  3. Drukt u op de GO/Enter toets om naar DIAGNOSTIEKEN te gaan.

  4. Het BATTERIJ niveau wordt weergegeven op het DIAGNOSTIEK beeldscherm.

    • Niveaus 20-100% -Batterijen zijn goed.
    • Niveaus 0-10% - Batterijen moeten worden vervangen.
  5. Drukt u op de GO/Enter toets om TERUG te gaan naar het toolbox menu.
  6. Druk op de pijl  naar beneden om VERLATEN in het instellingenmenu te selecteren.
  7. Drukt u op de GO/Enter toets om de Toolbox te verlaten.

4.3.2: Verwachte batterijduur

Tests tonen een gemiddelde batterijduur van rond de 1.080 uur (45 dagen) continu 24 uur per dag, wat neerkomt op:

  • 1.080 dagen met 1 uur per dag (bijna 3 jaar)
  • 540 dagen met 2 uur per dag
  • 360 dagen met 3 uur per dag
  • De gemiddelde batterijduur is ongeveer 3 jaar.

Aanbevolen 18.000 mAh alkalische D-cell batterijen:

  • Energizer E95
  • Energizer Max
  • Duracell MN1300
  • Duracell PC1300 Pro
  • Panasonic LR20-D
  • De OEM-batterijen hebben allemaal A/u (zie hierboven), terwijl generieke alternatieven niet zo goed zullen zijn.
Opmerking: Lithium en oplaadbare batterijen zijn niet getest. De meeste oplaadbare batterijen zijn1,2 V (tegenover 1,5 V van een alkalische batterij) dus het gecombineerde startvoltage is maximaal maar 2,4 V en zorgt waarschijnlijk dat de melding BATTERIJ LEGE continu blijft branden.

4.3.3: Vervanging van batterij

Vervang de batterijen door twee nieuwe, D cel, alkaline batterijen. Indien vervangende batterijen zwak zijn en een batterijniveau van 40% of lager hebben, het BATTERIJ BIJNA LEEG scherm zal worden weergegeven bij het opstarten.
Opmerking: Gebruik geen oplaadbare batterijen.
Vereist gereedschap:

  • Platte schroevendraaier

Kennisgeving: Componentbeschadiging.

Vervangen door twee, D cel, alleen alkaline batterijen. Gebruik steeds twee nieuwe gelijke batterijen van dezelfde huidige waardering en fabrikant.

  1. Verwijder het batterijdeksel door de schroef los te zetten met behulp van een schroevendraaier met platte kop. De schroef zal in het batterijdeksel blijven zitten.
    Onderdeel Beschrijving Aantal
    1 Console 1
    2 Batterijdeksel 1
    3 Schroef 1
    4 Consolekabel 1
    • De schroef van de batterijdeksel blijft in de toegang tot de batterijdeksel.
    • Het batterijdeksel zal op de consolekabel blijven.
  2. Verwijder de twee batterijen uit de console.
  3. Opmerking: De batterijen moeten in de juiste richting worden geplaatst.
    Plaats de twee batterijen zoals aangegeven.
    Onderdeel Beschrijving Aantal
    1 Console 1
    2 Batterij, D-cel 1,5 V alkalisch 2
  4. Plaats de twee batterijdeksellipjes in de console.
    Onderdeel Beschrijving Aantal
    1 Console 1
    2 Batterijdeksel 1
    3 Lipjes 2
  5. Draai de batterijdekselschroef aan met behulp van een schroevendraaier met platte kop.
Opmerking: Verwijder de batterijen veilig na het vervangen of vóór het verwijderen van het toestel.

4.4: Schema voor service

Alle onderhoudsactiviteiten moeten uitgevoerd worden door gekwalificeerd personeel. Als men dit niet doet, kan dit ernstig letsel tot gevolg hebben.

Dit is de minimaal aanbevolen service.

4.4.1: Bepaal de afstand

  1. Controleer of de voetplaten volledig gestopt zijn.
  2. Pak de handrailing en stap voorzichtig op voetplaten.
  3. Houd de pijl Omhoog  en Omlaag  gedurende 3 seconden ingedrukt.
  4. Navigeer in het Toolbox menu om STATS met de Pijl naar beneden.
  5. Drukt u op de GO/Enter toets om de STATS te openen.

  6. De  TOTALE TIJD en TOTALE LOOPTIJD wordt weergegeven op het STATS beeldscherm.

    De tijd wordt weergegeven als ###:##:## (Dagen: Uren: Minuten).

    Opmerking: Een Dag wordt geregistreerd als 24 uur gebruik. Het is niet dagen gebruikt of dagen sinds de installatie.
  7. Registeer de TOTALE LOOPTIJD.
  8. Drukt u op de GO/Enter toets om TERUG te gaan naar het toolbox menu.
  9. Druk op de pijl  naar beneden om VERLATEN in het instellingenmenu te selecteren.
  10. Drukt u op de GO/Enter toets om de Toolbox te verlaten.

4.4.2: Dagelijkse procedures

Bekijk gedetailleerde procedures in de Reinigen Apparaat sectie.

  1. Reinigen van het bedieningspaneel
  2. Basis reinigen

4.4.3: Iedere 6 Maanden

De TOTALE LOOPTIJD gedurende 6 maanden bedraagt circa 6 dagen.

  1. Verplaats eenheid en zuig er onder. Til de achterkant van de eenheid op en rol deze terug uit de huidige positie. Zuig eronder en laat de eenheid in de normale positie terugkeren.
  2. Controleer het batterijniveau.

4.4.4: Iedere 12 Maanden

De TOTALE LOOPTIJD gedurende 12 maanden bedraagt circa 12 dagen.

Neem contact op met gekwalificeerd technicus om de volgende procedures uit te voeren.

  1. Inspecteren van de helling montage.
  2. Vervanging van alle versleten onderdelen.
  3. Smeren van helling lagerbussen.

Hoofdstuk 5: Productspecificaties

Classificatie EN ISO 20957 klasse S (Studio)
Nauwkeurigheid A
Lengte in elkaar gezet 71" (180 cm)
Breedte in elkaar gezet 34,7" (88 cm)
Hoogte in elkaar gezet 60,6" (154 cm)
Gewicht van product 265 lbs. (120 kg)
Gewicht bij verzending 330 lbs. (150 kg)
Weerstandsniveaus 1-10 level(s) aan remweerstand
Weerstandsbereik Ventilator 0-1000 watt, weerstandshendel (ECB) voegt extra 0-400 watt bij
Remsysteem Borstelloze wervelstroomrem, snelheidonafhankelijk
Paslengte 24" (61 cm) vaste lengte
Trainingen Circuit and interval
Beeldscherm LCD - Liquid Crystal Display
Functies van de console

Grafisch display: niveaumeter remweerstand

Numeriek display: meters/ km, seconden (aftelling), SPM (stappen per minuut), tijd, totale tijd, watt.
Framekleuren Casino Black Wrinkle
Maximaal gebruikersgewicht 350 lbs. (158 kg)
Voeding Alkalische D-Cell batterijen van 1,5 V twee stuks

Hoofdstuk 6: Garantie
