챕터 1: 추가 정보

1.1: 추가 정보 온라인 링크

본 설명서에 제공된 내용 외에 추가적인 제품 정보, 설명서, 자주 묻는 질문(FAQ), 부품 안내, 상세 보증 내용, 고객 지원 연락처 등이 필요하시면 아래 QR 코드를 스캔해 주시기 바랍니다.

Life Fitness Atmos Cross-Trainer

https://lfn.fit/AtmosX

챕터 2: 시작하기

2.1: 안전 수칙

본 장비의 소유자는 장비 사용자에게 모든 경고 및 지침을 제공할 책임이 있습니다.

사용하기 전에 설명서를 모두 읽어 보십시오.

주의: 이 장비를 변형하거나 개조할 경우 제품 보증이 무효화될 수 있습니다.
경고: 운동 장비를 잘못 사용하거나 과도하게 사용할 경우 부상을 당할 수도 있습니다. Life Fitness 운동을 시작하기 전에 의사로부터 철저한 검진을 받으실 것을 강력하게 권장합니다. 특히 가족 중에 고혈압이나 심장병력이 있는 경우, 나이가 45세 이상인 경우, 흡연자인 경우, 콜레스테롤 수치가 높은 경우, 비만인 경우 또는 지난 1년 동안 규칙적인 운동을 하지 않은 경우에는 검진이 더욱 필요합니다. 운동 중 언제라도 실신, 현기증, 통증, 숨이 가빠오는 현상이 느껴지면, 즉시 운동을 멈추셔야 합니다.
경고: 화상, 화재, 감전 또는 부상 위험을 줄이려면, 반드시 올바르게 접지된 전기 콘센트에 각 제품을 연결해야 합니다.
경고: 심박수 점검 시스템은 정확하지 않을 수도 있습니다. 운동을 과다하게 하면 심각한 부상 또는 죽음에 이를 수 있습니다. 현기증이 느껴지면 즉시 운동을 중단하십시오.
경고: 스트레칭에 이용하지 마시고 스트랩이나 다른 장치를 부착하지 마십시오.
경고: 배터리를 어린이의 손이 닿지 않는 곳에 보관하십시오.

일부 흉대에는 탈착식 배터리가 들어있을 수 있습니다.

  • 삼키면 화학적 화상 및 식도 천공이 발생할 수 있어 2시간 이내에 심각한 부상이나 사망에 이를 수 있습니다.
  • 어린이가 배터리를 삼킨 것으로 의심되는 경우 즉시 현지 독극물 통제 센터로 연락하여 신속한 전문가 조언을 받으십시오.
  • 기기를 점검하고 배터리함이 올바르게 고정(예: 나사 또는 기타 기계적 고정장치 체결)되었는지 확인하십시오. 배터리함이 고정되지 않은 경우 사용하지 마십시오.
  • 사용한 버튼 배터리를 즉시 안전하게 폐기하십시오. 다 쓴 배터리는 위험할 수 있습니다.
  • 다른 사람에게 버튼 배터리와 관련된 위험 및 어린이 안전 유지 방법에 대해 알리십시오.
경고: Cross-Trainer 앞쪽은 적어도 0.3 m(1 ft) 이상, 옆쪽은 적어도 0.6 m(2 ft) 이상 비워 두도록 하십시오.
경고: 이 Cross-Trainer 에는 자동 바퀴 회전 기능이 없습니다. 따라서 이 제품들은 즉시 정지가 불가능합니다.
경고: This product can expose you to chemicals including 1,3-butadiene, which is known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.
위험: 감전의 위험이나 움직이는 부분에 의한 부상을 줄이려면, 청소나 유지보수 활동을 시작하기 전에 항상 제품의 플러그를 빼십시오.
  • Life Fitness 은(는) Life Fitness 브랜드에 따라 제공되는 제품의 제작에 사용된 구성 부품에 라텍스가 없다는 것을 보증하거나 보장하지 않습니다. 이러한 제품의 사용자는 유해한 라텍스 반응을 유발할 수 있는 우연한 접촉을 방지하기 위해 필요한 모든 예방 조치를 취해야 합니다.
  • 파워 코드나 플러그가 파손되었거나 제품을 떨어뜨렸거나 훼손되었거나 물 속에 일부분을 빠뜨렸을 경우에는 제품을 작동하지 마십시오. 고객 지원 서비스 센터에 연락하십시오.
  • 콘센트에 연결된 파워 플러그가 사용자 손에 닿도록 제품을 배치하십시오. 파워 코드에 매듭이 없고 꼬이지 않았는지, 그리고 기타 장비 또는 다른 물체에 걸리지 않았는지 확인하십시오.
  • 파워 코드가 파손되면, 제조업체, 허가 받은 정비 대행사, 또는 이와 동등한 자격을 갖춘 사람이 교체하여 위험을 피해야 합니다.
  • 적절한 작동을 위해서 언제나 콘솔 설명서를 따르십시오.
  • 육체적, 감각적 또는 정신적 능력이 떨어지거나 경험 또는 지식이 부족한 사람(어린이 포함)이 본 제품을 사용할 경우, 안전을 책임지고 있는 사람으로부터 제품 사용에 대한 감독이나 지시를 받아야 합니다.
  • 수영장 근처 또는 다습한 장소와 같은 야외에서 이 제품을 사용하지 마십시오.
  • 통풍구를 막아놓은 채로 제품을 작동하지 마십시오. 통풍구에 보푸라기, 머리카락 또는 기타 방해 물질이 끼지 않도록 하십시오.
  • 이 제품의 구멍에 이물질을 집어넣지 마십시오. 이물질이 안에 떨어지면, 파워을 끄고 콘센트에서 플러그를 빼서 조심스럽게 이물질을 찾으십시오. 이물질에 손이 닿으면, 고객 지원 서비스에 연락하십시오.
  • 부속 선반이나 홀더를 제외하고 유닛에 어떤 종류의 액체도 쏟지 마십시오. 뚜껑이 있는 용기를 권장합니다.
  • 맨발로 이 제품을 사용하지 마십시오. 항상 신발을 신으십시오. 고무나 고마찰 구두창으로 제조된 신발을 신으십시오. 뒤축, 가죽 구두창, 징 또는 스파이크가 있는 신발은 착용하지 마십시오. 밑창에 돌이 박혀있지 않은지 확인하십시오.
  • 헐렁한 옷, 신발끈, 그리고 수건은 모두 움직이는 부분에서 멀리 떨어뜨려 놓으십시오.
  • 작동 중에는 장치 안이나 밑에 손을 뻗거나 장치를 기울이지 마십시오.
  • 이 장치는 아동용이 아닙니다. 14세 미만의 어린이는 기계에 접근하지 못하게 하십시오.
  • 운동 중에 다른 사람들이 사용자나 장비를 어떤 방식으로든 방해하지 않게 하십시오.
  • 장치를 콘센트에 연결해 사용하기 전에 LCD 콘솔이 "정상" 온도가 되도록 한 시간 동안 두십시오.
  • Life Fitness 은(는) 제품 미사용 시 제품 플러그를 뽑아 놓도록 권장합니다. 사용하지 않을 때와 부품을 장착 또는 분리하기 전에는 전기 콘센트에서 플러그를 빼십시오.
  • 이 설명서에 기재된 원래 용도로만 이 제품을 사용하십시오. 제조업체가 권장하지 않은 연결 장치는 사용하지 마십시오.
  • 독립형 장비는 평평하고 안정적이며 수평인 바닥 위에 설치해야 합니다.
  • Cross-Trainer의 후방 플라스틱 덮개 위에 서거나 앉지 마십시오.
  • Cross-Trainer의 중앙 튜브 위에 서지 마십시오.
  • 기기를 작동하고 운동하는 데 필요한 개개인의 힘은 Cross-Trainer 에 표시된 기계 동력과 다를 수도 있습니다.
  • Cross-Trainer 뒤를 바라본 상태에서는 사용하지 마십시오.
  • Cross-Trainer 에 올라가거나 내려올 때에는 주의를 기울이십시오. 올라가기 전에 이동 손잡이를 사용해 페달을 최하단 위치로 가장 가까이 가져옵니다. 안정성이 더 필요할 때에는 언제든지 고정 핸드바를 사용하십시오. 운동 중에는 이동 손잡이를 잡으십시오.
  • 운동을 시작하기 전에 각 제품에 부착된 경고 사항을 모두 읽으십시오.
  • 경고 라벨이 누락되어 있거나 손상되어 있다면 고객 지원 서비스에 바로 연락해 경고 라벨을 교체받도록 하십시오. 경고 라벨은 모든 제품과 함께 제공되며 제품을 사용하기 전에 설치해야 합니다. Life Fitness 은(는) 경고 라벨의 분실이나 손상에 대한 책임이 없습니다.

2.2: Consignés de Sécurité

사용하기 전에 설명서를 모두 읽어 보십시오.

경고: 운동 장비를 잘못 사용하거나 과도하게 사용할 경우 부상을 당할 수도 있습니다. Life Fitness 운동을 시작하기 전에 의사로부터 철저한 검진을 받으실 것을 강력하게 권장합니다. 특히 가족 중에 고혈압이나 심장병력이 있는 경우, 나이가 45세 이상인 경우, 흡연자인 경우, 콜레스테롤 수치가 높은 경우, 비만인 경우 또는 지난 1년 동안 규칙적인 운동을 하지 않은 경우에는 검진이 더욱 필요합니다. 운동 중 언제라도 실신, 현기증, 통증, 숨이 가빠오는 현상이 느껴지면, 즉시 운동을 멈추셔야 합니다.
주의: 이 장비를 변형하거나 개조할 경우 제품 보증이 무효화될 수 있습니다.
위험: 감전의 위험이나 움직이는 부분에 의한 부상을 줄이려면, 청소나 유지보수 활동을 시작하기 전에 항상 제품의 플러그를 빼십시오.
경고: 화상, 화재, 감전 또는 부상 위험을 줄이려면, 반드시 올바르게 접지된 전기 콘센트에 각 제품을 연결해야 합니다.
경고: 심박수 점검 시스템은 정확하지 않을 수도 있습니다. 운동을 과다하게 하면 심각한 부상 또는 죽음에 이를 수 있습니다. 현기증이 느껴지면 즉시 운동을 중단하십시오.
경고: Cross-Trainer 앞쪽은 적어도 0.3 m(1 ft) 이상, 옆쪽은 적어도 0.6 m(2 ft) 이상 비워 두도록 하십시오.
경고: Le Cross-Trainer ne sont pas équipés d'une option roue libre et ne peuvent donc pas être arrêtés instantanément.
  • 파워 코드나 플러그가 파손되었거나 제품을 떨어뜨렸거나 훼손되었거나 물 속에 일부분을 빠뜨렸을 경우에는 제품을 작동하지 마십시오. 고객 지원 서비스 센터에 연락하십시오.
  • 콘센트에 연결된 파워 플러그가 사용자 손에 닿도록 제품을 배치하십시오. 파워 코드에 매듭이 없고 꼬이지 않았는지, 그리고 기타 장비 또는 다른 물체에 걸리지 않았는지 확인하십시오.
  • 파워 코드가 파손되면, 제조업체, 허가 받은 정비 대행사, 또는 이와 동등한 자격을 갖춘 사람이 교체하여 위험을 피해야 합니다.
  • 적절한 작동을 위해서 언제나 콘솔 설명서를 따르십시오.
  • 육체적, 감각적 또는 정신적 능력이 떨어지거나 경험 또는 지식이 부족한 사람(어린이 포함)이 본 제품을 사용할 경우, 안전을 책임지고 있는 사람으로부터 제품 사용에 대한 감독이나 지시를 받아야 합니다.
  • 수영장 근처 또는 다습한 장소와 같은 야외에서 이 제품을 사용하지 마십시오.
  • 통풍구를 막아놓은 채로 제품을 작동하지 마십시오. 통풍구에 보푸라기, 머리카락 또는 기타 방해 물질이 끼지 않도록 하십시오.
  • 이 제품의 구멍에 이물질을 집어넣지 마십시오. 이물질이 안에 떨어지면, 파워을 끄고 콘센트에서 플러그를 빼서 조심스럽게 이물질을 찾으십시오. 이물질에 손이 닿으면, 고객 지원 서비스에 연락하십시오.
  • 부속 선반이나 홀더를 제외하고 유닛에 어떤 종류의 액체도 쏟지 마십시오. 뚜껑이 있는 용기를 권장합니다.
  • 맨발로 이 제품을 사용하지 마십시오. 항상 신발을 신으십시오. 고무나 고마찰 구두창으로 제조된 신발을 신으십시오. 뒤축, 가죽 구두창, 징 또는 스파이크가 있는 신발은 착용하지 마십시오. 밑창에 돌이 박혀있지 않은지 확인하십시오.
  • 헐렁한 옷, 신발끈, 그리고 수건은 모두 움직이는 부분에서 멀리 떨어뜨려 놓으십시오.
  • 작동 중에는 장치 안이나 밑에 손을 뻗거나 장치를 기울이지 마십시오.
  • 이 장치는 아동용이 아닙니다. 14세 미만의 어린이는 기계에 접근하지 못하게 하십시오.
  • 운동 중에 다른 사람들이 사용자나 장비를 어떤 방식으로든 방해하지 않게 하십시오.
  • 장치를 콘센트에 연결해 사용하기 전에 LCD 콘솔이 "정상" 온도가 되도록 한 시간 동안 두십시오.
  • Life Fitness 은(는) 제품 미사용 시 제품 플러그를 뽑아 놓도록 권장합니다. 사용하지 않을 때와 부품을 장착 또는 분리하기 전에는 전기 콘센트에서 플러그를 빼십시오. 작동을 중지하려면 ON/OFF 스위치를 OFF로 돌린 다음, 콘센트에서 플러그를 빼십시오.
  • 이 설명서에 기재된 원래 용도로만 이 제품을 사용하십시오. 제조업체가 권장하지 않은 연결 장치는 사용하지 마십시오.
  • 독립형 장비는 평평하고 안정적이며 수평인 바닥 위에 설치해야 합니다.
  • Cross-Trainer의 후방 플라스틱 덮개 위에 서거나 앉지 마십시오.
  • Cross-Trainer의 중앙 튜브 위에 서지 마십시오.
  • La puissance nécessaire à chaque utilisateur pour effectuer un exercice peut différer de la puissance mécanique affichée sur le Cross-Trainer.
  • Ne montez jamais à l'envers sur le Cross-Trainer.
  • Montez et descendez avec précaution du Cross-trainer. Avant de monter, placez la pédale située de votre côté en position basse, en vous aidant des bras mobiles. Utilisez les poignées fixes lorsque vous avez besoin de renforcer votre équilibre. Pendant les exercices, tenez les bras mobiles.
  • 운동을 시작하기 전에 각 제품에 부착된 경고 사항을 모두 읽으십시오.
  • 경고 라벨이 누락되어 있거나 손상되어 있다면 고객 지원 서비스에 바로 연락해 경고 라벨을 교체받도록 하십시오. 경고 라벨은 모든 제품과 함께 제공되며 제품을 사용하기 전에 설치해야 합니다. Life Fitness 은(는) 경고 라벨의 분실이나 손상에 대한 책임이 없습니다.
  • 건강 및 환경 규정 경고 - 본 제품에는 캘리포니아 주에 암, 선천성 기형을 초래하거나 기타 생식기에 해를 입히는 것으로 알려진 화학물질이 포함될 수 있습니다. 유럽 위원회 규정(EC) No. 1907/2006(REACH) 및 California Safe Drinking Water and Toxic Enforcement Act of 1986 (Proposition 65)(캘리포니아 주 안전한 식수 및 독성 물질 관리법 1986 (Preposition 65))과 관련된 자세한 내용은 https://www.lftechsupport.com/web/guest/environmental-regulations-information을 방문하십시오.

2.3: Cross-Trainer의 설치 장소 및 안정화 방법

크로스 트레이너를 설치하기 전에 설명서 전체를 읽으십시오. 모든 안전 지침을 준수한 다음 자전거를 사용할 장소로 옮깁니다. 크로스 트레이너 앞에 1 ft. (0.3 m)의 간격을 두고 측면에는 2 ft. (0.6 m) 이상의 간격을 둡니다. 크로스 트레이너를 측면부터 장착하는 것이 쉽습니다.

1 0.3 m (1 ft.)
2 0.6미터 (2피트)

장치를 제자리에 배치한 다음, 양쪽 측면을 잠궈 안정적인지 확인하십시오. 약간이라도 흔들리는 움직임이 있으면 장비가 안정적이지 않은 것입니다. 어떤 다리가 바닥에 닿지 않는지 확인하십시오. 개방형 17mm 렌치로 잼 너트를 풀고 레그 레벨러를 돌려서 내립니다. 장치가 안정적인지 확인합니다. 장치가 흔들리지 않을 때까지 필요한 만큼 이 과정을 반복합니다. 잼 너트를 안정화 바에 조여 조정부를 잠그십시오.

항목 설명 수량
1 잼 너트 4
2 다리 레벨러 4

2.4: 전력 필요(외부 전원 공급을 이용하는 장치에 해당)

  • SL 콘솔이 장착된 모델은 자체 전원이 공급됩니다. 원하실 경우 외부 전원 어댑터를 별도로 구매하실 수 있습니다.
  • SE4 콘솔이 장착된 모델은 24 VDC 전원 공급 장치가 필요합니다.

경고: 제공된 어댑터와 코드만 사용하십시오. 2 핀 콘센트에 연결하도록 개조하지 마십시오. 제품은 3 핀 콘센트에 올바르게 연결되어야 합니다.
콘솔 공급 전압 주파수키패드 출력 전압 출력 전류
SL / SE4 100 - 240VAC 50 - 60 Hz 24 VDC 3.75 A
콘센트 전압 상업용 콘센트 및 차단기(Amps) 소비자용/가정용 콘센트 및 차단기(Amps)
120 VAC 20 (차단기 당 크로스 트레이너 8 대 이하) 15(차단기당 크로스 트레이너 6대 이하)
230 VAC 12 (차단기 당 크로스 트레이너 8 대 이하) 12 (차단기 당 크로스 트레이너 8 대 이하)
참고: 이 제품과 함께 제공된 플러그를 개조하지 마십시오. 플러그가 콘센트에 맞지 않으면, 자격을 갖춘 전기 기사가 적절한 콘센트를 설치해야 합니다.
참고: 어댑터 코드를 베이스 장치에 안정적으로 연결하십시오. 연결이 느슨하면 장치가 외부 전원을 받을 수 없습니다.

2.5: 콘솔 전원 점검

SL 콘솔에는 충전식 6볼트 배터리가 사용됩니다. GO 버튼을 눌러 배터리를 확인하십시오. 콘솔에서 경고음이 나고 불이 들어옵니다. 콘솔은 Life Fitness 로고를 표시합니다. 프롬프트가 표시되지 않으면 장치를 장착하고 페달을 밟기 시작하십시오. 콘솔에 불이 들어오고 운동 프로그램을 작성할 수 있습니다. 운동하는 동안 50 RPM 또는 더 빠른 속도로 10 - 20분 간 페달을 밟아 배터리 충전을 최적화합니다. 운동하는 동안 페달을 밟으면 배터리가 충전됩니다. 옵션 외부 전원 공급장치를 사용할 수 있습니다. 장치가 외부에서 전원을 공급받을 경우에는 배터리 유지보수가 자동으로 이루어지며 페달을 밟을 필요가 없습니다. 안전하지 않은 작동으로부터 보호하려면 Life Fitness 에서 제공하는 전원 공급 장치만 사용하십시오.

2.6: 전원 지원 옵션/ 외부 전원 공급

크로스 트레이너의 선택형 전원 지원 기능을 통해 외부 전원에서 콘솔에 전력을 공급할 수 있습니다. 이를 통해 콘솔에 일정한 전원을 공급하기 위해 페달을 최소 속도 이상으로 밟을 필요가 없어집니다. 이 옵션을 사용하면 재활 운동을 위해 크로스 트레이너를 이용하고자 하는 사용자는 콘솔 전원이 꺼지지 않는 최소 이하의 속도로 페달을 밟을 수 있습니다.

크로스 트레이너 앞쪽 끝에 있는 외부 전원 커넥터에 전원을 연결합니다. AC 콘센트에 코드를 꽂습니다. 안전하지 않은 동작으로부터 보호하려면 Life Fitness 에서 제공하는 외부 전원 공급만 사용하십시오.

주의: 커넥터가 소켓에 쉽게 끼워져야 합니다. 커넥터에 강제로 힘을 가할 경우 바렐 커넥터와 소켓이 손상될 수 있고 제품 보증이 무효가 될 수 있습니다. 전원 공급장치 바렐이 입력부에 쉽게 끼워지지 않으면 잘못된 전원 공급장치를 사용하고 있는 것입니다.

전원 지원 옵션을 사용하려면 옵션 키트가 필요합니다. 키트를 주문하시려면 Life Fitness 고객 지원 서비스로 문의하십시오.

챕터 3: 제품 개요

3.1: 제품 기능

항목 설명 수량
1 콘솔 1
2 컵 홀더 2
3 액세서리 선반 1
4 페달 2
5 다리 레벨러 4
6 운반 휠 4
참고: 참조용으로 표시된 SE4 콘솔.

3.2: 제품 라벨

규정 준수 / 일련 번호

3.3: 라벨 위치

중요 정보: 모든 라벨/데칼 종류가 아래 그림에 나타난 제품 위치에 부착되어 있는지 확인하십시오. 누락되거나 손상된 라벨은 교체하십시오.
항목 설명 수량
1 라벨, 규정 준수, 소비자용 및 상업용 1

3.4: 연결

다음 연결 소켓은 크로스 트레이너의 전면에 위치합니다.

항목 설명
1 CAT5e 네트워크/이더넷
2 동축
3 전원 입력

3.5: 크로스 트레이너 사용 방법

발을 페달 위 편안한 곳에 두십시오. 많은 사용자들이 발가락을 페달 앞 모서리로부터 1-2", 페달 안쪽 모서리로부터 0.5-1" 위치에 둡니다. 하지만 페달은 사용자 기호에 따라 발을 둘 수 있는 공간이 넉넉합니다. 핸들을 움직이는 상체의 힘과 발로 가해지는 하체의 힘을 조합하여 걷는 것처럼 페달을 앞으로 회전시키십시오. 크로스 트레이너는 걷기와 같은 느린 동작, 조깅 및 러닝과 같은 빠른 동작에 이용할 수 있습니다. 일반적인 분당 페달 회전 수는 50 - 60회입니다. 사용자는 핸들을 움직이는 힘에 집중하여 상체와 하체의 운동 정도를 조절할 수 있습니다. 움직이는 핸들 대신 고정식 불혼 핸들을 이용하여 하체에만 집중할 수도 있습니다. 변화를 주기 위해 크로스 트레이너는 후진 동작도 이용할 수 있습니다.

3.6: Cross-Trainer 장착 및 분리

올라가기 전에 이동 손잡이를 사용해 페달을 최하단 위치로 가장 가까이 가져옵니다. 고정식 핸들을 잡고 주의하여 페달에 발을 딛습니다. 내리려면 페달을 돌려 힘을 가한 발의 페달이 가장 낮은 위치에 가도록 합니다. 손잡이를 잡은 상태에서 페달에서 발을 떼십시오. 그런 다음 손잡이를 놓으십시오.

챕터 4: 조립

4.1: 하드웨어

항목 설명 수량
1 그로밋 2
2 나사, M5 x 0.8 x 14, PHL, PAN, MS, ST, ZN 5
3 나사, CSL PAN M5 x 0.8-8 4
4 나사, PHL PAN M3.5 x 18-12 4
5 나사, PHL PAN M5 x 0.8-12 9
6 나사, M4.2 x 0.7 6G6G x 19, DIN, PHL, PAN, AB, ST, ZB 2
7 나사, #10 x 6 UNS, HXW, L, B, ST, GR 1
8 너트, 육각 M10 x 1.5 x 8mm 2
9 너트, M8 x 1.25-6H, DIN, UNF, HEX, 잠금 너트 4
10 볼트, 육각; M10 x 1.5-16 4
11 볼트, 육각, M10 x 1.5-20 3
12 볼트, 육각, HD M10 x 1.5-74 3
13 와셔, 35mm OD x 10mm OD x 3mm THK 2
14 와셔, 1.0 x 1.5, 스러스트, 강철 2
15 페라이트; 억제용, 코어-케이스형 1

4.2: 필요한 공구

  • 5 mm 육각 렌치
  • 8 mm 소켓 렌치
  • 11 mm 렌치
  • 13 mm 렌치
  • 17 mm 렌치
  • 17 mm 소켓 렌치
  • 십자 드라이버
  • 토크 드라이버
  • 토크 렌치
  • 다목적 칼
참고: 하드웨어를 설치할 때 임팩트 드라이버를 사용하지 마십시오.

4.3: 조립 절차

이 절차를 위해 2명의 작업자를 권장합니다.

도움말: 모든 절차를 완벽하게 정독하고 숙지한 후 이 장치를 조립하십시오. 모든 부품을 주의 깊게 확인하십시오. 손상된 경우 이 설명서의 고객 서비스 섹션에서 반품, 교체 또는 부품 재주문을 위한 적절한 절차를 확인하십시오.

4.3.1: 제품 개봉 및 포장재 폐기

조립 설명서에 따라 운동 기구의 포장을 주의하여 개봉하고, 모든 구성품의 파손 여부를 점검하십시오. 제품을 조립하거나 사용하기 전에 모든 포장재를 제거해야 합니다. 작은 부품과 플라스틱 소재는 어린이의 손이 닿지 않는 곳에 보관하십시오. 어린이에게 질식 및 부상을 유발할 위험이 있습니다.

본 제품에 사용된 모든 포장재는 재활용 또는 재사용이 가능하도록 설계되었습니다. 포장재는 현지, 지역 및 국가 규정에 따라 책임감 있게 폐기해 주시기 바랍니다. 판지, 종이, 플라스틱, 완충재 등의 포장재는 따로 분리하여 적절한 재활용 또는 폐기물 수거함에 배출하십시오.

현지 규정에서 허용하지 않는 한, 포장재를 일반 가정용 쓰레기와 함께 버리지 마십시오. 환경 영향을 최소화하기 위해 특정 환경 지침(재활용, 생산자 책임 재활용 제도 또는 전기전자폐기물 지침 등)이 적용되는 지역에서는 해당 지침을 준수하십시오.

포장재를 올바르게 재활용하거나 폐기함으로써 자원을 보존하고 환경 지속 가능성에 기여할 수 있습니다. 자세한 정보는 다음의 유산소 및 근력 운동 제품 설치 포장 제거 및 폐기 지식 베이스 문서를 참조하십시오.

4.3.2: 주기둥 설치

  1. 주기둥을 잡고 똑바로 세웁니다.
    항목 설명 수량
    1 주기둥 1

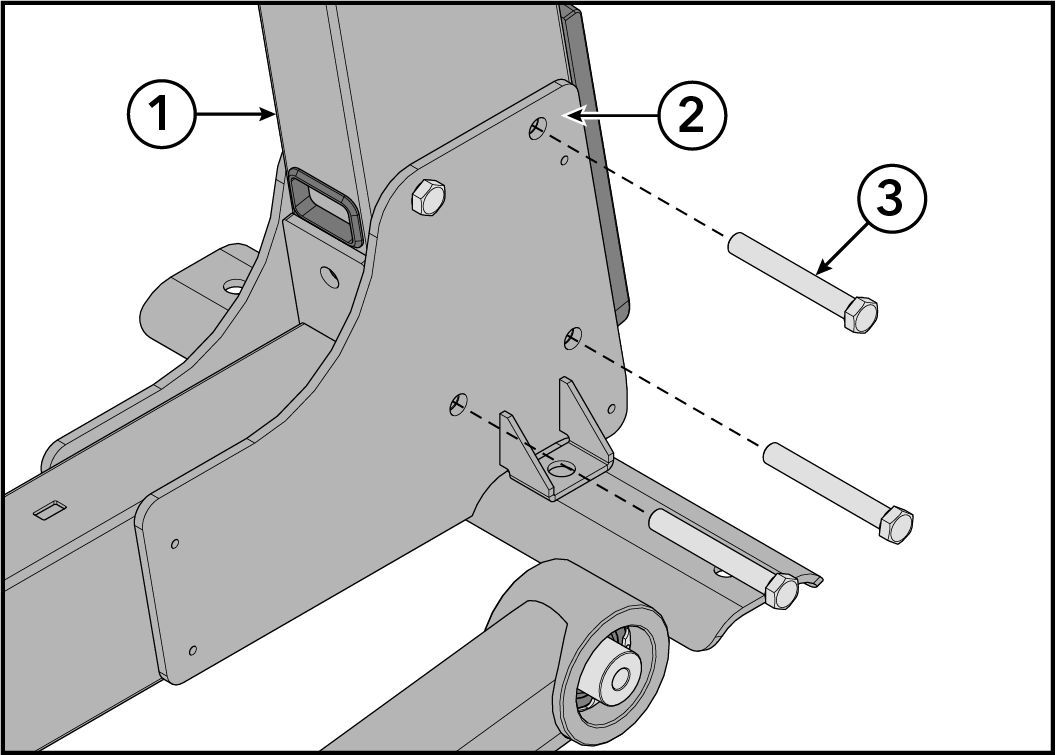

  2. 17 mm 소켓 렌치를 사용하여 주기둥 측면을 베이스 프레임에 고정하는 볼트를 체결하십시오.
    항목 설명 수량
    1 주기둥 1
    2 베이스 프레임 1
    3 볼트, 육각, HD M10 x 1.5-74 3

    하드웨어를 손으로 조이십시오.

  3. 17 mm 소켓 렌치를 사용하여 주기둥 후면을 베이스 프레임에 고정하는 볼트를 체결하십시오.
    항목 설명 수량
    1 주기둥 1
    2 베이스 프레임 1
    3 볼트, 육각, M10 x 1.5-20 1

    하드웨어를 손으로 조이십시오.

  4. 다음 순서에 따라 모든 느슨한 하드웨어를 34 Nm (25 ft-lb)로 조입니다.
    1. 볼트, 육각, M10 x 1.5-20 (x1), 주기둥 후면에 체결.
    2. 볼트, 육각, HD M10 x 1.5-74 (x4), 주기둥 측면에 체결.
  5. 제품에서 남은 포장을 제거하십시오.

4.3.3: 안정장치 설치

  1. 메인 프레임 후면 아래쪽에 있는 목재 포장 보강재를 제거합니다.
  2. 17 mm 소켓 렌치를 사용하여, 후면 안정장치를 베이스 프레임에 고정하는 볼트를 체결하십시오.
    항목 설명 수량
    1 후면 안정기 1
    2 메인 프레임 1
    3 볼트, 육각; M10 x 1.5-16 2

    하드웨어를 34 Nm (25 ft-lb)로 조입니다.

  3. 메인 프레임 전면 아래쪽에 있는 목재 포장 보강재를 제거합니다.
  4. 17 mm 소켓 렌치를 사용하여, 전면 안정장치를 베이스 프레임에 고정하는 볼트를 체결하십시오.
    항목 설명 수량
    1 후면 안정기 1
    2 메인 프레임 1
    3 볼트, 육각; M10 x 1.5-16 2

    하드웨어를 34 Nm (25 ft-lb)로 조입니다.

4.3.4: 주기둥 커버 설치

  1. 십자 드라이버를 사용하여, 주기둥 커버를 베이스 프레임에 고정하는 나사를 체결하십시오.
    항목 설명 수량
    1 주기둥 보호덮개, 왼쪽 1
    2 주기둥 보호덮개, 오른쪽 1
    3 베이스 프레임 1
    4 나사, PHL PAN M5 x 0.8-12 8

    하드웨어를 1.5 Nm (13 in-lb)로 조입니다.

4.3.5: 로커 암 설치

  1. 피벗 샤프트의 양 측면에 와셔를 끼웁니다.
    항목 설명 수량
    1 와셔, 1.0 x 1.5, 스러스트, 강철 2
    2 피벗 샤프트 1
  2. 로커 암을 피벗 샤프트에 끼웁니다.
  3. 17 mm 소켓 렌치를 사용하여, 로커 암을 피벗 샤프트에 고정하는 볼트와 와셔를 체결하십시오.
    항목 설명 수량
    1 로커 암, 오른쪽 1
    2 피벗 샤프트 1
    3 와셔, 35mm OD x 10mm OD x 3mm 1
    4 볼트, 육각 M10 x 1.5-20 1

    하드웨어를 34 Nm (25 ft-lb)로 조입니다.

  4. 반대쪽 로커 암을 설치하려면 2~3단계를 반복하십시오.
  5. 로커 암의 측면 움직임을 확인합니다.
    • 로커 암이 피벗 샤프트를 따라 횡방향으로 움직이지 않을 경우, 다음 단계로 가십시오.
    • 로커 암이 피벗 샤프트를 따라 횡방향으로 움직이면, 5 mm 알렌 렌치를 사용하여 고정 나사를 풀어줍니다. 샤프트 칼라를 로커 암에 단단히 밀착되도록 밀어 넣은 후 고정 나사를 조입니다.
    항목 설명 수량
    1 샤프트 칼라 2
    2 로커 암 2

    하드웨어를 4.5 Nm (40 in-lb)로 조입니다.

  6. 페달 레버를 들어 올려 로커 암의 구멍에 맞춥니다.
  7. 17 mm 렌치와 17 mm 소켓 렌치를 사용하여, 페달 레버를 로커 암에 고정하는 볼트와 너트를 체결하십시오.
    항목 설명 수량
    1 페달 레버 1
    2 로커 암 1
    3 너트, 육각 M10 x 1.5 x 8mm 1
    4 볼트, 육각 HD M10 x 1.5-74 1

    하드웨어를 34 Nm (25 ft-lb)로 조입니다.

  8. 로커 암 위로 클레비스 커버의 위치를 맞춥니다. 양측 클레비스 커버를 눌러 결합합니다.
    항목 설명 수량
    1 클레비스 커버, 전면 1
    2 클레비스 커버, 후면 1
    3 로커 암 1
  9. 십자 드라이버를 사용하여, 클레비스 커버를 로커 암에 고정하는 나사를 체결하십시오.
    항목 설명 수량
    1 클레비스 커버, 전면 1
    2 클레비스 커버, 후면 1
    3 로커 암 1
    4 나사, CSL PAN M5 x 0.8-8 2

    하드웨어를 1.5 Nm (13 in-lb)로 조입니다.

  10. 반대쪽 페달 레버와 클레비스 커버를 설치하려면 6~9단계를 반복하십시오.
  11. 로커 암 위로 데드샤프트 커버의 위치를 맞춥니다. 데드샤프트 커버를 함께 눌러 결합합니다.
    항목 설명 수량
    1 데드샤프트 커버, A 2
    2 데드샤프트 커버, B 2
    3 로커 암 2
  12. 십자 드라이버를 사용하여, 데드샤프트 커버를 로커 암에 고정하는 나사를 체결하십시오.
    항목 설명 수량
    1 데드샤프트 커버, A 2
    2 데드샤프트 커버, B 2
    3 로커 암 2
    4 나사, PHL PAN M3.5 x 18-12 4

    하드웨어를 1.5 Nm (13 in-lb)로 조입니다.

4.3.6: SE4 케이블 설치

다음 절차는 SE4 콘솔의 케이블 설치 방법을 설명합니다. SL 콘솔을 설치하는 경우, 콘솔 거치대 항목으로 가십시오.
  1. 십자 드라이버를 사용하여, 통신 포트 패널을 베이스 프레임에 고정하는 나사를 제거하십시오.
    항목 설명 수량
    1 통신 포트 패널 1
    2 베이스 프레임 1
    3 나사, PHL PAN M5 x 0.8-12 1
    4 플러그, RJ45 소켓 1
    5 플러그, 동축 1
  2. 통신 포트 패널에서 플러그를 제거하십시오.
  3. 컵홀더 상부 커버를 위로 당겨 주기둥과 커버에서 분리합니다.
    항목 설명 수량
    1 컵홀더 상부 커버 1
    2 주기둥 1
    3 컵홀더 하부 커버 1
    4 브릿지 전면 하단 커버 1
  4. SE4 케이블을 주기둥 아래로 통과시켜 베이스 프레임으로 빼내십시오.
    도움말: 프레임에는 SE4 케이블 설치를 돕기 위한 풀 와이어가 사전 설치되어 있습니다. 풀 와이어를 SE4 케이블 끝부분에 감은 후, 반대쪽 끝에서 당겨 케이블이 프레임 내부를 통과하도록 하십시오.
    항목 설명 수량
    1 케이블 2
    2 주기둥 1
  5. 케이블을 커플러에 연결하십시오. 커플러를 통신 포트 패널에 삽입하십시오. 11 mm 렌치를 사용하여 동축 커플러를 통신 포트 패널에 고정시키는 와셔와 너트를 체결하십시오.
    항목 설명 수량
    1 통신 포트 패널 1
    2 케이블, CAT5e 1
    3 케이블, 동축 1
    4 커플러, CAT5e 1
    5 커플러, 동축 1
    6 와셔 1
    7 너트 1
  6. 십자 드라이버를 사용하여, 통신 포트 패널을 베이스 프레임에 고정하는 나사를 체결하십시오.
    항목 설명 수량
    1 통신 포트 패널 1
    2 베이스 프레임 1
    3 나사, PHL PAN M5 x 0.8-12 1

    하드웨어를 1.5 Nm (13 in-lb)로 조입니다.

4.3.7: 콘솔 거치대 설치

  1. 콘솔 거치대를 통해 케이블을 통과시킵니다.
    항목 설명 수량
    1 케이블 -
    2 콘솔 거치대 1
    참고: 접지 케이블은 콘솔 거치대 안쪽으로 통과시켜 뒤쪽으로 빼내십시오.
    항목 설명 수량
    1 접지 케이블 1
    2 콘솔 거치대 1

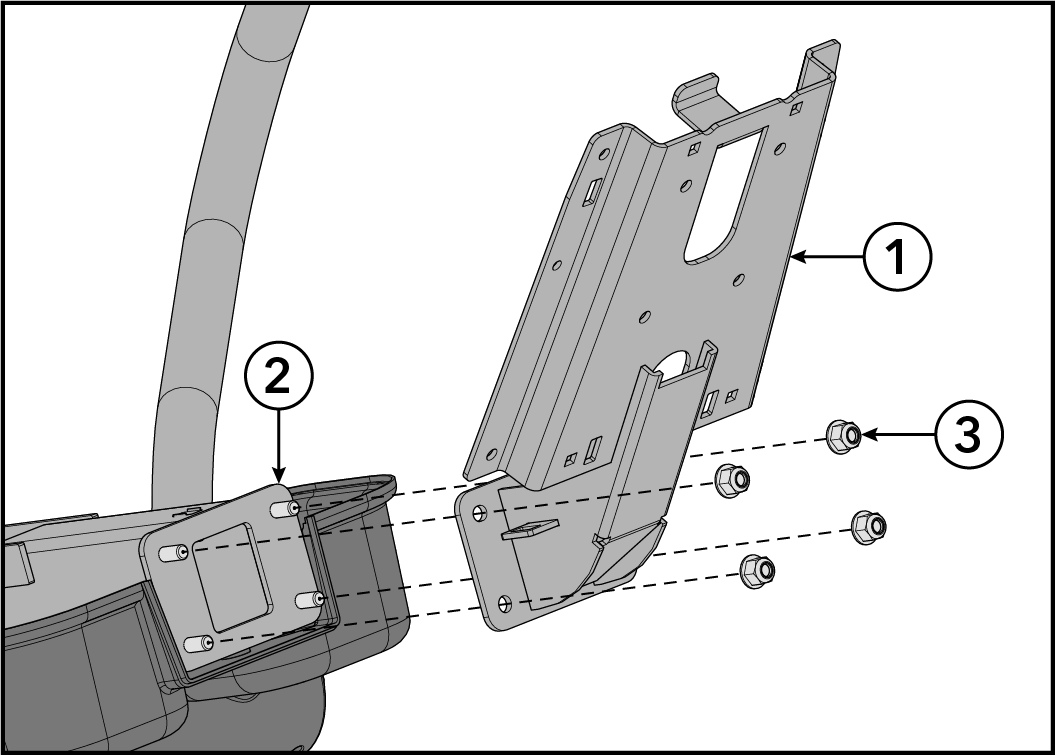

  2. 13 mm 렌치를 사용하여 콘솔 거치대를 주기둥에 고정하는 너트를 체결하십시오.
    항목 설명 수량
    1 콘솔 거치대 1
    2 주기둥 1
    3 너트, M8 x 1.25-6H, DIN, UNF, HEX, 잠금 너트 4

    하드웨어를 34 Nm (25 ft-lb)로 조입니다.

  3. 케이블을 콘솔 거치대 안으로 통과시켜 거치대 상단에서 약 15.2 cm (6 in.) 정도 돌출되도록 합니다. 남은 케이블은 콘솔 거치대와 주기둥 안쪽으로 밀어 넣으십시오.
    항목 설명 수량
    1 케이블 -
    2 콘솔 거치대 1
  4. 참고: 다음 단계는 SE4 콘솔이 장착된 장치에만 해당됩니다. SL 콘솔을 설치하는 경우, 5단계로 가십시오.
    컵홀더 상부 커버를 주기둥과 커버에 끼워 넣습니다.
    항목 설명 수량
    1 컵홀더 상부 커버 1
    2 주기둥 1
    3 컵홀더 하부 커버 1
    4 브릿지 전면 하단 커버 1
  5. 콘솔 전면 필러 커버를 콘솔 거치대에 눌러 끼웁니다.
    항목 설명 수량
    1 콘솔 전면 필러 커버 1
    2 콘솔 거치대 1
  6. 8 mm 소켓 렌치를 사용하여 접지 케이블을 콘솔 거치대에 고정하는 나사를 체결하십시오.
    항목 설명 수량
    1 접지 케이블 1
    2 콘솔 거치대 1
    3 나사, #10 x 6 UNS, HXW, L, B, ST, GR 1

    하드웨어를 3.5 Nm (2.6 ft-lb)로 조입니다.

4.3.8: 페라이트 설치

콘솔 거치대 하단의 베이스 전원 케이블 및 베이스 신호 케이블에 페라이트를 장착합니다.

페라이트
항목 설명 수량
1 페라이트: 억제용, 코어-케이스형 1
2 케이블, 베이스-콘솔 간, 신호 1
3 케이블, 콘솔-베이스 간, 전원 1

4.3.9: 베이스와 콘솔 연결

  1. 베이스 케이블을 콘솔에 연결합니다.
    SL
    항목 설명
    1 베이스 전원
    2 베이스 통신
    SE4
    항목 설명
    1 기본 인터페이스 케이블
    2 베이스 전원
    3 베이스 통신
    4 이더넷
    5 동축

4.3.10: 콘솔 설치: SL 또는 SE4

  1. 십자 드라이버를 사용하여 콘솔을 콘솔 지지 거치대에 고정하는 나사를 체결하십시오.
    참고: 콘솔 지지 거치대 상단에 위치한 후크를 이용하면 콘솔 장착이 용이합니다.
    SL 콘솔
    항목 설명 수량
    1 SL 콘솔 1
    2 콘솔 지지 거치대 1
    3 나사, M5 x 0.8 x 14, PHL, PAN, MS, ST, ZN 5

    하드웨어를 1.9 Nm (16.8 in-lb)로 조입니다.

    SE4 콘솔
    참고: SE4 콘솔에 셋톱 박스 싱크(STB) 수신기가 있는 경우 그림의 위치(화살표 표시)에 나사를 설치해서는 안 됩니다! 나사가 콘솔 내부 STB 수신기를 건드릴 수 있습니다.
    항목 설명 수량
    1 SE4 콘솔 1
    2 콘솔 지지 거치대 1
    3 나사, M5 x 0.8 x 14, PHL, PAN, MS, ST, ZN 4

    하드웨어를 1.9 Nm (16.8 in-lb)로 조입니다.

4.3.11: 콘솔 후면 커버 설치

  1. 콘솔 거치대 뒷면에 있는 두 개의 구멍에 그로밋을 삽입합니다.
  2. 콘솔 후면 커버 상단의 클립을 콘솔 거치대의 해당 슬롯에 맞추어 밀어 넣으십시오.
  3. 십자 드라이버를 사용하여, 콘솔 후면 커버를 콘솔 거치대에 고정하는 나사를 체결하십시오.
    항목 설명 수량
    1 콘솔 후면 커버 1
    2 콘솔 거치대 1
    3 그로밋 2
    4 나사, M4.2 x 0.7 6G6G x 19, DIN, PHL, PAN, AB, ST, ZB 2

    하드웨어를 1.5 Nm (13 in-lb)로 조입니다.

4.3.12: 장치의 위치 설정

자세한 내용은 Cross-Trainer의 설치 장소 및 안정화 방법을 참조하십시오.
  1. 장치를 지정된 위치에 배치합니다.
  2. 17 mm 렌치를 사용하여, 이동 바퀴가 지면에서 떨어지도록 다리 레벨러를 조정합니다.

4.3.13: 적절한 작동을 위한 테스트 장치

챕터 5: 사양

5.1: 제품 사양

용도 대형 / 상업용 EN ISO 20957 S 클래스
홈 에디션 EN ISO 20957 클래스 H
최대 사용자 체중 181 kg (400 lbs.)
구동 유형 제너레이터
저항 레벨 26
전력 요구사항 전력 요구 사항 섹션 참조
무선 충전

(SE4 콘솔만 해당)

Qi 무선 유도 충전
  • 충전 영역: 50mm x 80mm (약 2 in. x 3 in.)
  • 충전 응답 시간: 3초 미만
  • 최대 출력: 10W
  • 충전 프로토콜 호환성: Qi 빠른 충전
무선 통신 BT, NFC, Apple & Samsung 워치 호환, ANT+, RFID, 무선 연결
참고: 일부 홈 에디션 모델은 RFID 통신 기능을 지원하지 않을 수 있습니다.
  물리적 치수 (콘솔 미포함)
길이 81.9 in. / 208 cm
너비 30.7 in. / 78 cm
높이 65.2 in. / 165.6 cm
중량 119 kg (262.3 lbs.)

챕터 6: 서비스 및 기술 정보

6.1: 예방 유지보수 요령

참고: 정기적으로 파손이나 마모를 점검해주기만 하면, 장비의 안전성을 계속 유지할 수 있습니다. 고장난 부품을 수리하거나 교체할 때까지는 장비를 사용하지 마십시오. 아래 설명되어 있듯이, 마모되기 쉬운 부품에 대해서는 각별히 주의를 기울이십시오.
참고: 정기적으로 파손이나 마모를 점검해주기만 하면, 장비의 안전성을 계속 유지할 수 있습니다. 고장난 부품을 수리하거나 교체할 때까지는 장비를 사용하지 마십시오. 아래 설명되어 있듯이, 마모되기 쉬운 부품에 대해서는 각별히 주의를 기울이십시오.

다음과 같은 예방 차원의 유지보수 요령을 잘 지키면 제품을 최적의 상태로 사용할 수 있습니다:

  • 시원하고 건조한 장소에 제품을 배치하십시오.
  • 디스플레이 콘솔과 모든 외부 표면을 승인되거나 호환되는 클리너(승인 및 호환 클리너 참조)와 초미세 헝겊으로 청소하십시오.
  • 손톱이 길면 콘솔 표면이 손상되거나 긁힐 수 있습니다. 콘솔에서 선택 버튼을 누를 때에는 손가락 패드를 사용하십시오.
  • 페달 위쪽 표면을 정기적으로 청소하십시오.
  • 보관함 및 이동 손잡이를 정기적으로 청소해 주십시오.
참고: 장치의 외부를 닦을 때에는, 비연마성 세척제와 부드러운 면 헝겊이 가장 좋습니다. 장비의 어떤 부분에든 세척제를 직접 도포하면 안 됩니다.

6.2: 승인된 호환 클리너

신뢰성 전문가에 의해 PureGreen 24 및 Gym Wipes라는 두 가지 클리너가 승인되었습니다. 두 클리너 모두 장비에서 안전하면서도 효과적으로 먼지, 때 및 땀을 제거합니다. PureGreen 24 및 Gym Wipes의 Antibacterial Force 제제는 모두 살균제로 MRSA 및 H1N1에 효과적입니다.

PureGreen 24는 분무기에 담겨 제공되어 체육관 직원이 간편하게 사용할 수 있습니다. 분무기를 초미세 헝겊에 뿌린 다음 장비를 말끔히 닦으십시오. PureGreen 24를 사용할 때는 일반 소독 용도라면 장비에 적어도 2분간 사용하고, 곰팡이 및 바이러스 관리 용도라면 적어도 10분간 사용합니다.

Gym Wipes는 내구성이 뛰어난 대형 물티슈로 운동 전후에 장비에 사용합니다. 일반적인 소독 용도로는 Gym Wipes를 장비에 적어도 2분간 사용하십시오.

이 클리너를 주문하려면 고객 지원 서비스에 문의하십시오(1-800-351-3737번으로 전화하거나 customersupport@lifefitness.com으로 이메일 전송).

순한 비눗물 또는 순한 비연마성 가정용 세척제를 사용해 디스플레이와 모든 외부 표면을 청소할 수 있습니다. 부드러운 초미세 헝겊만 사용합니다. 청소하기 전에 초미세 헝겊에 클리너를 뿌립니다. 암모니아나 산을 원료로 한 세척제를 사용하지 마십시오. 연마용 세척제를 사용하지 마십시오. 페이퍼 타월을 사용하지 마십시오. 클리너를 장비 표면에 직접 뿌리지 마십시오.

6.3: 예방 유지보수 일정

항목 매주 매월 격년
물병 홀더/부속 선반 청소 점검
콘솔 장착 볼트     점검
콘솔 오버레이 청소   점검
프레임 청소   점검
핸들 - 이동식 또는 고정식 청소 점검
하드웨어     점검
다리 레벨러   점검/조절
움직이는 링키지 청소 점검
페달 청소 점검
플라스틱 덮개 청소 점검

6.4: Polar® 심박수 가슴띠 문제 해결

심박 수치가 불규칙하거나 아예 나타나지 않습니다.
예상 원인 시정 조치
벨트 송신기 전극이 정확한 심박 수치를 판독할 만큼 충분히 젖지 않았습니다. 벨트 송신기 전극을 적십니다.
벨트 송신기 전극을 피부에 댔을 때 변화가 있습니다. 벨트 송신기 전극이 피부에 닿을 때 변화가 없는지 확인합니다.
벨트 송신기를 청소해야 합니다. 벨트 송신기를 부드러운 비누와 물로 닦습니다.
벨트 송신기가 올바르게 설치되지 않았습니다. 벨트 송신기는 처음에 수신기로부터 30.5 cm(1 ft) 내로 가져와서 설치해야 합니다. 수신기는 콘솔 내에 있습니다. 심박수가 콘솔에 표시된 이후 범위는 91.4 cm(3 ft)로 연장됩니다.
가슴띠 배터리가 방전되었습니다. 고객 지원 서비스에 문의해 가슴띠 교체 방법에 대한 설명을 확인하십시오.
비정상적으로 심박 수치가 높습니다.
예상 원인 시정 조치
전자파 장애 원인:
  • 텔레비전 및 /또는 안테나
  • 휴대폰
  • 컴퓨터
  • 자동차
  • 고압 전선
  • 모터 구동 운동 장비
 심박 수치가 정확해질 때까지, 운동 장비를 가능한 원인에서 몇 인치 떨어뜨려 놓거나 가능한 원인을 운동 장비에서 몇 인치 떨어진 곳으로 옮깁니다.

6.5: 배터리 재활용 - SL Console

제품의 사용 수명이 종료되었을 때 제품을 폐기하기 전에 충전식 배터리를 떼어내 재활용하십시오. 배터리를 떼어내기 전에 전원 공급장치를 분리하십시오(해당하는 경우) 배터리에 접근하려면 상단 후면 커버를 크로스 트레이너 뒤에 고정하는 나사를 제거해야 합니다. 배터리는 떼어낼 뒤 보호덮개 바로 아래의 프레임 상단부에 있습니다. 배터리를 빼려면 배터리에 연결된 전선 두 개와 배터리를 고정하는 나사 두 개를 제거합니다. 배터리를 적절하게 처리합니다.

6.6: 방법

6.6.2: 제품 서비스를 받는 방법

  1. 증상을 확인한 후 사용 설명서를 살펴보십시오. 제품과 제품의 기능, 운동에 생소하여 나타나는 문제일 수도 있습니다.
  2. 장치의 일련 번호를 찾아 적어 두십시오. 일련 번호는 앞쪽 안정장치의 우측 상단에 있습니다.
  3. http://www.lifefitness.com에서 Life Fitness 고객 지원 서비스에 문의하십시오.

6.7: 소프트웨어 업데이트

본 장비에는 정상적인 작동과 안전에 필수적인 임베디드 소프트웨어가 포함되어 있습니다. 기능성, 보안 및 보증 범위를 유지하기 위해, 장비 소프트웨어는 제조사가 발행하는 모든 업데이트, 패치 및 업그레이드(이하 “업데이트”)를 적용하여 최신 상태로 유지되어야 합니다.
  1. 통지 및 모니터링 – 소유자/운영자는 (a) 업데이트 통지를 받기 위해 제조사에 유효한 이메일 주소를 등록하고 유지해야 하며, 또는 (b) 제조사가 지정한 웹사이트에 게시되는 업데이트 공지사항을 정기적으로 확인해야 합니다. 두 가지 방법 중 어느 것도 이행하지 않더라도 업데이트를 설치해야 할 소유자/운영자의 의무가 면제되지는 않습니다.
  2. 업데이트 방법 – 업데이트는 제조사의 보안 전자 배포 채널을 통해 제공됩니다. 소유자/운영자는 올바른 설치 및 구현을 위해 제공된 지침을 따라야 합니다.
  3. 준수 책임 – 업데이트 정보를 파악하고 유지할 책임은 전적으로 소유자/운영자에게 있습니다. 제조사의 통지 제공 의무는 등록된 이메일 주소로 통지를 보내거나 지정된 업데이트 웹사이트에 공지를 게시함으로써 충족됩니다.
  4. 미준수 시 결과 – 업데이트를 설치하지 않을 경우 다음과 같은 결과가 초래될 수 있습니다.
    • 보증 범위 무효화 또는 제한
    • 기술 지원 중단
    • 장비 성능 저하 또는 안전 위협 발생
    • 결과적으로 발생하는 부상, 손상 또는 손실에 대한 제조사의 책임 부인

챕터 7: 보증

챕터 8: 릴리즈 노트

8.1: 사용 설명서 업데이트

2026년 7월 6일(개정 AC)
주제 변경 사항
커버 페이지 추가: Atmos 홈 에디션
추가 정보 QR 코드 업데이트됨
전기 요구사항
  • 한 열에 SL / SE4 통합
  • 공급 전압: 100-240 VAC
  • 주파수: 50-60 Hz
  • 출력 전압: 차단기당 연결 가능한 장치 수는 SL과 SE4 간에 차이가 없음
  • 출력 전압: 120 VAC 가정용 장치의 차단기당 연결 가능 대수가 8대에서 6대로 변경됨
조립 추가: 제품 개봉 및 포장재 폐기 주제
추가 정보 온라인 링크 삭제됨
로커 암 설치: 부품 설명이 로커 커버에서 데드샤프트 커버로 변경됨(11단계 및 12단계)
주기둥 설치: 설치 수량을 4개로 수정(4단계 하위 b항)
사양 무선 통신:

추가된 참고 사항: 일부 홈 에디션 모델은 RFID 통신 기능을 지원하지 않을 수 있습니다.
2026년 2월 1일 (개정판 AB)
주제 변경 사항
추가 정보 온라인 링크 추가됨
전면 덮개 추가: 사용 설명서
안전 수칙 추가: 본 장비의 소유자는 장비 사용자에게 모든 경고 사항 및 지침을 제공할 책임이 있습니다.
변경된 문구: 독립형 장비는 평평하고 안정적이며 수평인 바닥 위에 설치해야 합니다.
전기 요구사항 테이블에 소비자 추가
제품 개요 추가: 제품 라벨
하드웨어 추가: 페라이트
페라이트 설치 새로운 조립 절차
SE4 케이블 설치 풀 와이어 케이블 관련 팁 문구를 업데이트함.
콘솔 장착 SE4 콘솔의 이미지 및 항목을 나사 4개로 업데이트함.
서비스 및 기술 데이터 추가: 소프트웨어 업데이트 항목
사양 삭제: 페달 속도 범위
