챕터 1: 안전

1.1: 안전 수칙

사용하기 전에 설명서를 모두 읽어 보십시오.

주의: 이 장비를 변형하거나 개조할 경우 제품 보증이 무효화될 수 있습니다.
경고: 운동 장비를 잘못 사용하거나 과도하게 사용할 경우 부상을 당할 수도 있습니다. Life Fitness 운동을 시작하기 전에 의사로부터 철저한 검진을 받으실 것을 강력하게 권장합니다. 특히 가족 중에 고혈압이나 심장병력이 있는 경우, 나이가 45세 이상인 경우, 흡연자인 경우, 콜레스테롤 수치가 높은 경우, 비만인 경우 또는 지난 1년 동안 규칙적인 운동을 하지 않은 경우에는 검진이 더욱 필요합니다. 운동 중 언제라도 실신, 현기증, 통증, 숨이 가빠오는 현상이 느껴지면, 즉시 운동을 멈추셔야 합니다.
경고: 화상, 화재, 감전 또는 부상 위험을 줄이려면, 반드시 올바르게 접지된 전기 콘센트에 각 제품을 연결해야 합니다.
경고: 심박수 점검 시스템은 정확하지 않을 수도 있습니다. 운동을 과다하게 하면 심각한 부상 또는 죽음에 이를 수 있습니다. 현기증이 느껴지면 즉시 운동을 중단하십시오.
경고: 스트레칭에 이용하지 마시고 스트랩이나 다른 장치를 부착하지 마십시오.
경고: 자전거의 가장 넓은 부분의 양쪽에서 다른 물건과의 거리를 41 cm(16 in) 이상 두십시오. 자전거의 앞쪽이나 뒤쪽에서 다른 물건과의 간격을 0.9 m(3 ft) 이상 그리고 액세스하는 장비 방향에서는 0.6 m(2 ft) 이상 두어야 합니다.
경고: 배터리를 어린이의 손이 닿지 않는 곳에 보관하십시오.

일부 흉대에는 탈착식 배터리가 들어있을 수 있습니다.

  • 삼키면 화학적 화상 및 식도 천공이 발생할 수 있어 2시간 이내에 심각한 부상이나 사망에 이를 수 있습니다.
  • 어린이가 배터리를 삼킨 것으로 의심되는 경우 즉시 현지 독극물 통제 센터로 연락하여 신속한 전문가 조언을 받으십시오.
  • 기기를 점검하고 배터리함이 올바르게 고정(예: 나사 또는 기타 기계적 고정장치 체결)되었는지 확인하십시오. 배터리함이 고정되지 않은 경우 사용하지 마십시오.
  • 사용한 버튼 배터리를 즉시 안전하게 폐기하십시오. 다 쓴 배터리는 위험할 수 있습니다.
  • 다른 사람에게 버튼 배터리와 관련된 위험 및 어린이 안전 유지 방법에 대해 알리십시오.
경고: 배터리를 화재 발생 시까지 과사용하거나 다른 금속 물체와 닿지 않게 하십시오. 기구를 긴 기간 동안 사용하지 않는 경우, 배터리 누출 또는 부식에 의한 손상을 피하려면 배터리를 제거하십시오. 배터리가 소모된 경우, 장비에 새 배터리를 삽입하십시오. 배터리에서 누액이 흘러나온 경우, 잔여물을 즉시 제거하십시오. 잔여물이 눈에 들어가지 않게 하고 잔여물에 닿은 경우, 완전히 씻어내십시오.
경고: 충전지를 사용하는 경우, 충전을 위해 충전지를 기구에서 제거해야 합니다. 충전된 배터리는 1.5 V 출력을 전달해야 합니다.
경고: D-셀(LR-20) 배터리 외에 다른 배터리를 절대 사용하지 마십시오. 다른 유형의 배터리 또는 소모된 배터리와 새 배터리를 함께 혼용해서 사용하지 마십시오.
경고: 배터리를 항상 정확한 극성에 맞춰 삽입하십시오.
경고: 비충전지를 충전하지 마십시오.
경고: 연결 단자를 절대 합선하지 마십시오
경고: 어린이가 운동기구를 가지고 놀아서는 안 됩니다.
경고: 어린이가 지도 없이 청소 및 사용자 유지보수를 하여서는 안 됩니다.
  • 적절한 작동을 위해서 언제나 콘솔 설명서를 따르십시오.
  • 육체적, 감각적 또는 정신적 능력이 떨어지거나 경험 또는 지식이 부족한 사람(어린이 포함)이 본 제품을 사용할 경우, 안전을 책임지고 있는 사람으로부터 제품 사용에 대한 감독이나 지시를 받아야 합니다.
  • 수영장 근처 또는 다습한 장소와 같은 야외에서 이 제품을 사용하지 마십시오.
  • 통풍구를 막아놓은 채로 제품을 작동하지 마십시오. 통풍구에 보푸라기, 머리카락 또는 기타 방해 물질이 끼지 않도록 하십시오.
  • 부속 선반이나 홀더를 제외하고 유닛에 어떤 종류의 액체도 쏟지 마십시오. 뚜껑이 있는 용기를 권장합니다.
  • 맨발로 이 제품을 사용하지 마십시오. 항상 신발을 신으십시오. 고무나 고마찰 구두창으로 제조된 신발을 신으십시오. 뒤축, 가죽 구두창, 징 또는 스파이크가 있는 신발은 착용하지 마십시오. 밑창에 돌이 박혀있지 않은지 확인하십시오.
  • 헐렁한 옷, 신발끈, 그리고 수건은 모두 움직이는 부분에서 멀리 떨어뜨려 놓으십시오.
  • 작동 중에는 장치 안이나 밑에 손을 뻗거나 장치를 기울이지 마십시오.
  • 이 장치는 아동용이 아닙니다. 14세 미만의 어린이는 기계에 접근하지 못하게 하십시오.
  • 운동 중에 다른 사람들이 사용자나 장비를 어떤 방식으로든 방해하지 않게 하십시오.
  • 장치를 콘센트에 연결해 사용하기 전에 LCD 콘솔이 "정상" 온도가 되도록 한 시간 동안 두십시오.
  • Life Fitness 은(는) 제품 미사용 시 제품 플러그를 뽑아 놓도록 권장합니다. 사용하지 않을 때와 부품을 장착 또는 분리하기 전에는 전기 콘센트에서 플러그를 빼십시오.
  • 이 설명서에 기재된 원래 용도로만 이 제품을 사용하십시오. 제조업체가 권장하지 않은 연결 장치는 사용하지 마십시오.
  • 독립형 장비는 평평하고 안정적이며 수평인 바닥 위에 설치해야 합니다.
  • 플라스틱 덮개 위에 서거나 앉지 마십시오.
  • 자건거에 올라가거나 내려올 때에는 주의를 기울이십시오. 안정성이 더 필요할 때에는 언제든지 고정 핸드바를 사용하십시오.
  • 운동을 시작하기 전에 각 제품에 부착된 경고 사항을 모두 읽으십시오.
  • 경고 라벨이 누락되어 있거나 손상되어 있다면 고객 지원 서비스에 바로 연락해 경고 라벨을 교체받도록 하십시오. 경고 라벨은 모든 제품과 함께 제공되며 제품을 사용하기 전에 설치해야 합니다. Life Fitness 은(는) 경고 라벨의 분실이나 손상에 대한 책임이 없습니다.

1.2: Consignes de sécurité

Veuillez lire toutes les instructions avant usage.

주의: Toute modification apportée à cet équipement pourrait en annuler la garantie.
경고: Des problèmes de santé peuvent survenir en cas d’une utilisation incorrecte ou excessive de l'équipement. Life Fitness Recommande VIVEMENT aux utilisateurs de passer un examen médical complet avant d'entamer un programme d'entraînement, et tout particulièrement dans les cas suivants : antécédents familiaux d'hypertension (pression sanguine trop élevée) ou de pathologies cardiaques, utilisateurs de 45 ans ou plus, tabagisme, hypercholestérolémie (taux de cholestérol sanguin trop élevé), obésité, absence d'exercice physique depuis un an ou plus. Si, pendant l'usage de l'appareil, l'utilisateur éprouve un malaise, des vertiges, des douleurs ou des difficultés à respirer, il doit s'arrêter immédiatement.
경고: Pour réduire les risques de brûlures, d’incendies, de décharges électriques ou de blessures, il est essentiel de brancher chaque appareil sur une prise électrique correctement mise à la terre.
경고: Les systèmes de surveillance de la fréquence cardiaque peuvent être inexacts. Un exercice trop intensif peut entraîner des blessures graves, voire mortelles. En cas de malaise, interrompez immédiatement la séance d’entraînement.
경고: Ne pas utiliser pour des étirements et ne pas y attacher des sangles ou autres dispositifs.
경고: Tenir les piles hors de portée des enfants.

Certaines sangles de poitrine peuvent contenir une pile jetable.

  • L'ingestion de la pile peut provoquer des blessures graves voire la mort en moins de 2 heures en raison du risque de brûlures chimiques et de perforation de l’œsophage.
  • Si vous pensez que votre enfant a avalé une pile, contactez immédiatement le centre anti-poison local pour obtenir des conseils spécifiques.
  • Contrôlez l'appareil et assurez-vous que le compartiment pour pile est bien fermé, par exemple que la vis ou toute autre fixation mécanique est bien serrée. Ne pas utiliser le produit si le compartiment n'est pas bien fermé.
  • Éliminer les piles bouton immédiatement et de manière sûre. Les piles bouton sont une source de danger.
  • Informez les tiers des risques associés aux piles bouton et de la manière dont ils doivent agir pour protéger leurs enfants.
경고: Laissez une distance de 41 cm (16 po) entre la partie la plus large du vélo et les objets se trouvant de part et d’autre. Laissez un dégagement d’au moins 90 cm (3 pieds) entre l’avant ou l’arrière du vélo et les objets alentour, et d’au moins 60 cm (2 pieds) dans la direction qui permet d’accéder à l’appareil.
위험: Pour réduire les risques de chocs électriques ou de blessures en raison des pièces mobiles, débranchez toujours les produits avant de les nettoyer ou de procéder aux tâches d’entretien.
  • Pour un fonctionnement correct, suivez toujours les instructions de la console.
  • Cet appareil n’est pas destiné à être utilisé par des personnes ou des enfants présentant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, sauf en cas de supervision ou d’instructions relatives à son utilisation par une personne responsable de leur sécurité.
  • N’utilisez pas ce produit à l’extérieur, près d’une piscine ou dans des endroits très humides.
  • N’utilisez jamais le produit avec les ouvertures d’air bloquées. Maintenez les bouches d’aération exemptes de peluches, de cheveux ou de toute autre obstruction.
  • Ne placez jamais de liquides d’aucune sorte directement sur l’appareil, sauf si vous disposez d’un support ou d’un plateau pour accessoires. Nous vous recommandons de n’utiliser que des récipients pourvus d’un couvercle.
  • N’utilisez pas ces produits avec les pieds nus. Portez toujours des chaussures. Portez des chaussures à semelles en caoutchouc ou antidérapantes. N’utilisez pas de chaussures à talon, à semelle en cuir, à crampons ou à pointes. Assurez-vous qu’aucun caillou ne s’est incrusté dans les semelles.
  • Éloignez les vêtements amples, les lacets de chaussure et les serviettes des parties mobiles de l’appareil.
  • Ne placez pas les mains à l’intérieur ou sous l’appareil. Ne le faites pas basculer sur le côté durant son fonctionnement.
  • Cet équipement n’est pas destiné à être utilisé par les enfants. Tenez les enfants âgés de moins de 14 ans à l’écart de la machine.
  • Ne laissez aucune personne gêner l’utilisateur ou le fonctionnement de l’appareil pendant l’exercice.
  • Laissez les consoles LCD s’adapter à la température ambiante pendant une heure avant de brancher l’appareil et de l’utiliser.
  • Life Fitness recommande de débrancher le produit quand il n’est pas utilisé. Débranchez-le systématiquement après son utilisation et avant l’ajout et le retrait de pièces.
  • Utilisez cet équipement uniquement aux fins auxquelles il est destiné et de la manière décrite dans le présent manuel. N’utilisez pas d’accessoires non recommandés par le fabricant.
  • Les équipements autonomes doivent être placés sur une base plane, stable et horizontale.
  • Ne vous mettez pas debout ni assis sur les caches en plastique.
  • Montez et descendez avec précaution du vélo. Utilisez les poignées fixes lorsque vous avez besoin de renforcer votre équilibre.
  • Lisez les avertissements sur chaque produit avant de commencer à vous entraîner.
  • Si certaines étiquettes d’avertissement sont manquantes ou endommagées, contactez immédiatement le service d’assistance à la clientèle. Nous vous en fournirons de nouvelles. Les étiquettes d’avertissement sont expédiées avec les appareils et doivent être installées avant utilisation de ces derniers. Life Fitness n’est pas responsable des étiquettes manquantes ou endommagées.

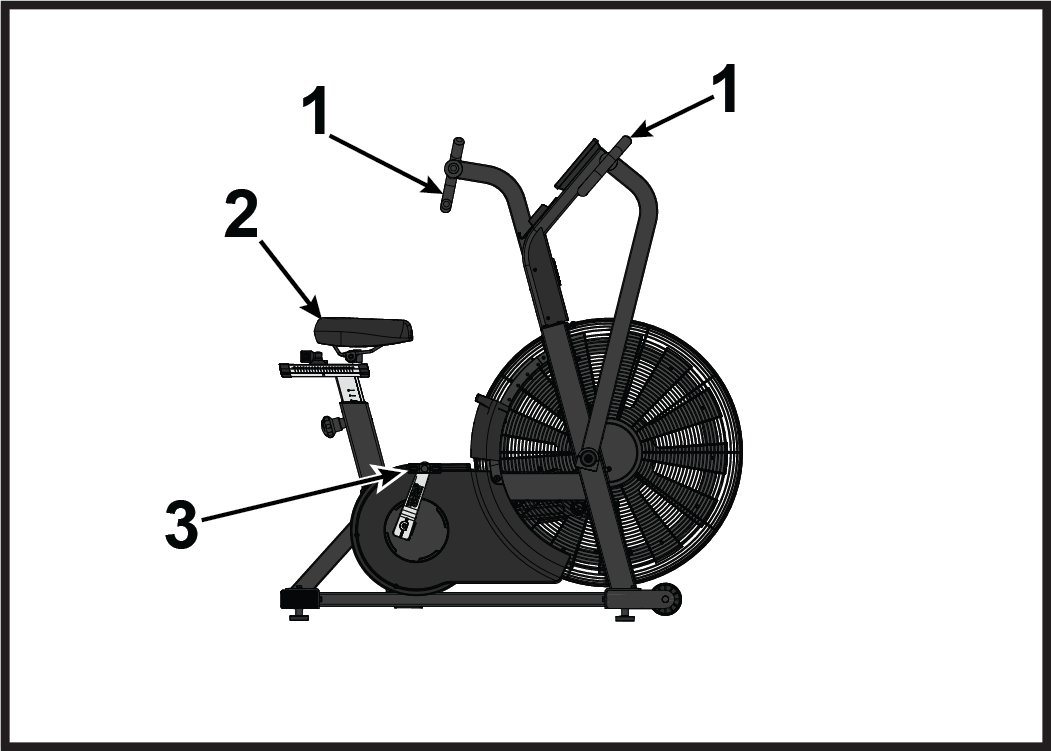

1.3: 생체 역학적 자세 잡기

사용자는 이동 손잡이의 그립을 잡고 페달을 밟고 시트에 앉아 자세를 잡습니다.

항목 설명 수량
1 이동 손잡이 그립 2
2 시트 1
3 페달 2

이 제품은 상체와 하체의 주요 근육군을 단련하도록 설계되었습니다.

경고: 부정확하거나 과도한 운동은 건강을 해칠 수 있습니다.

1.4: 배터리 폐기

배터리를 다음과 같이 다루지 마십시오.

  • 화기에 가까이하지 마십시오.
  • 동전 또는 기타 금속 물체와 가까이 두지 마십시오.

본 기호로 라벨링된 제품 또는 배터리는 일반 가정폐품과 마찬가지로 처리될 수 없습니다. 적절한 처리를 위하여, 귀하의 지역에 적용되는 전기장치 및 배터리 처리 법률 또는 지침을 찾고 그에 따르십시오.

챕터 2: 시작하기

2.1: 여유 공간 및 훈련 공간

  1. 바이크를 설치하기 전에 설명서 전체를 읽으십시오.
  2. 모든 안전 설명에 따라 자전거를 사용할 장소로 옮깁니다.
  3. 바이크가 접근하는 방향으로 2 ft.(0.6 m)의 여유 공간을 두고 바이크의 앞이나 뒤, 다른 물체와의 사이에 훈련 공간을 3 ft.(1 m)로 유지하십시오.

    여유 공간 및 훈련 공간

2.2: 바이크 고정 방법

장치를 제자리에 배치한 다음에는 양쪽 측면을 잠궈 안정적인지 확인하십시오. 약간이라도 흔들리는 움직임이 있으면 장비가 안정적이지 않은 것입니다.
  1. 어떤 다리가 바닥에 닿지 않는지 확인하십시오.
  2. 나사산 스터드의 안정화 풋을 돌려서 이를 내립니다.
    항목 설명
    1 고정 다리
    2 나사산 스터드
  3. 자전거가 안정적인지 확인하여, 장치가 흔들리지 않을 때까지 필요한 만큼 이 과정을 반복합니다.

2.3: 물병 홀더 (선택 사양)

표준 자전거 물병 홀더는 콘솔 업라이트의 장착 볼트에 설치할 수 있습니다. 물병 홀더는 Hammer Strength를 통해 사용할 수 없습니다.

항목 설명 수량
1 장착 볼트 2
2 콘솔 업라이트 1

챕터 3: 조립

3.1: 필요한 하드웨어 및 공구

하드웨어:
항목 설명 수량.
1 볼트, M8 x 20mm 육각 헤드 12
2 와셔, M8 x 19 mm 12
3 와셔, 이동 손잡이 2
4 볼트, M12 x 130 mm 소켓 헤드 2
필요한 공구:
  • 십자 드라이버
  • 6 mm 육각 렌치
  • 10 mm 육각 렌치
  • 13 mm 소켓 렌치
  • 15 mm 페달 렌치
  • 토크 렌치

3.2: 전면 안정장치 설치

  1. 13 mm 소켓 렌치를 사용하여 볼트와 와셔로 고정시키는 전면 안전장치를 베이스 조립품에 설치합니다. 15 ft-lbs 토크로 조입니다.
    참고: 전면 안전장치 윗면에 볼트와 너트 두 개를 조이고 측면에 두 개를 조입니다.
    항목 설명 수량
    1 전면 안정장치 1
    2 볼트, M8 x 20mm 육각 헤드 4
    3 와셔, M8 x 19 mm 4
    4 베이스 어셈블리 1

3.3: 후면 안정장치 설치

  1. 13 mm 소켓 렌치를 사용하여 볼트와 와셔로 고정시키는 후면 안전장치를 베이스 조립품에 설치합니다. 15 ft-lbs 토크로 조입니다.
    참고: 후면 안전장치 윗면에 볼트와 너트 두 개를 조이고 측면에 두 개를 조입니다.
    항목 설명 수량
    1 후면 안정장치 1
    2 볼트, M8 x 20mm 육각 헤드 4
    3 와셔, M8 x 19 mm 4
    4 베이스 어셈블리 1

3.4: 이동 손잡이 설치

  1. 왼쪽 및 오른쪽 이동 손잡이의 올바른 방향을 기록합니다.
    항목 설명 수량
    1 오른쪽 이동 손잡이 1
    2 왼쪽 이동 손잡이 1
  2. 왼쪽 이동 손잡이 샤프트에 와셔를 설치합니다.
    항목 설명 수량
    1 왼쪽 이동 손잡이 어셈블리 1
    2 와셔 1
    3 이동 손잡이 샤프트 1
  3. 왼쪽 이동 손잡이 어셈블리를 이동 손잡이 샤프트에 완전히 밀어 넣습니다.
    참고: 이동 손잡이 어셈블리에는 하부 클램프 및 이동 손잡이에 부분적으로 연결된 여섯 개의 볼트가 포함됩니다.
  4. 6 mm 알렌 렌치를 사용하여 이동 손잡이와 하부 클램프 사이의 간격을 유지하는 동시에 여섯 개의 볼트를 모두 균일하게 조입니다. 25 ft-lbs 토크로 조입니다.
    항목 설명 수량
    1 이동 손잡이 1
    2 이동 손잡이와 하부 클램프 사이의 간격 2
    3 볼트 6
    4 이동 손잡이 샤프트 1
    5 하부 클램프 1
  5. 오른쪽 이동 손잡이 샤프트에 와셔를 설치합니다.
    항목 설명 수량
    1 오른쪽 이동 손잡이 어셈블리 1
    2 와셔 1
    3 이동 손잡이 샤프트 1
  6. 오른쪽 이동 손잡이 어셈블리를 이동 손잡이 샤프트에 완전히 밀어 넣습니다.
  7. 6 mm 알렌 렌치를 사용하여 이동 손잡이와 하부 클램프 사이의 간격을 유지하는 동시에 여섯 개의 볼트를 모두 균일하게 조입니다. 25 ft-lbs 토크로 조입니다.

3.5: 풋 페그 설치

  1. 10mm 알렌 렌치를 사용하여 왼발 페그를 이동 손잡이 샤프트에 고정하는 볼트를 설치합니다. 55 ft-lbs 토크로 조입니다.
    참고: 왼쪽 및 오른쪽 풋 페그는 동일합니다.
    항목 설명 수량
    1 풋 페그 2
    2 볼트, M12 x 130 mm 소켓 헤드 2
    3 이동 손잡이 샤프트 2
  2. 10mm 알렌 렌치를 사용하여 오른발 페그를 이동 손잡이 샤프트에 고정하는 볼트를 설치합니다.

3.6: 페달 설치

  1. 15 mm 페달 렌치를 사용하여 왼쪽 페달을 크랭크 암에 설치합니다. 55 NM 토크로 조입니다.
    참고: 왼쪽과 오른쪽 페달의 나사산의 방향이 다릅니다. 왼쪽 페달은 시계 반대방향으로 조입니다. 오른쪽 페달은 시계 방향으로 조입니다.
    왼쪽 페달 모습
    항목 설명 수량
    1 왼쪽 페달 1
    2 크랭크 암 1
  2. 15 mm 페달 렌치를 사용하여 오른쪽 페달을 크랭크 암에 설치합니다. 55 NM 토크로 조입니다.

3.7: 콘솔 업라이트 설치

  1. 콘솔을 제자리에 똑바로 놓고 상단 콘솔 케이블을 하단 콘솔 케이블에 꽂습니다.
    항목 설명 수량
    1 콘솔 업라이트 1
    2 상단 콘솔 케이블 1
    3 하단 콘솔 케이블 1
    4 베이스 어셈블리 1
  2. 베이스 어셈블리 위로 콘솔 업라이트를 내립니다.
    주의: 콘솔 케이블을 꽉 조이지 마십시오.
    항목 설명 수량
    1 콘솔 업라이트 1
    2 볼트, M8 x 20mm 육각 헤드 4
    3 와셔, M8 x 19 mm 4
    4 베이스 어셈블리 1
  3. 13 mm 소켓 렌치를 사용하여 네 개의 볼트와 네 개의 와셔로 고정시키는 콘솔 업라이트를 베이스 어셈블리에 설치합니다. 15 ft-lbs 토크로 조입니다.

3.8: 배터리 장착

  1. Phillips 드라이버를 사용하여 콘솔에 수직으로 배터리 덮개를 고정하는 나사 4개를 제거합니다.
    항목 설명 수량
    1 콘솔 업라이트 1
    2 나사 4
    3 배터리 커버 1
    4 배터리, D 셀 2
  2. 콘솔의 배터리 홀더에 두 개의 D 셀 배터리를 수직으로 설치합니다.
    참고: 배터리가 올바른 방향으로 설치되었는지 확인하십시오.
  3. Phillips 드라이버를 사용하여 콘솔에 수직으로 배터리 덮개를 고정하는 나사 4개를 설치합니다.

3.9: 제품 위치를 위해 고도를 설정합니다.

이 절차를 수행하여 올바른 저항 레벨을 표시합니다. 저항은 다른 고도의 공기 밀도에 기반합니다. 이는 장치의 설치, 콘솔 교체 시 또는 장치가 다른 고도로 이동한 경우에 필요합니다.
  1. 페달을 밟거나 핸들을 움직여서 콘솔을 켜십시오.
  2. 프로그램 화면을 이용하려면 콘솔의 메뉴 버튼을 누르십시오.
  3. 설정 메뉴로 들어가려면 메뉴 버튼과 위 화살표 버튼을 동시에 3초간 누르십
    항목 설명 수량
    1 메뉴 1
    2 위 화살표 1
  4. 시스템 메뉴를 탐색하려면 아래 화살표 버튼을 누르십시오.
  5. 선택하려면 OK 화살표를 누르십시오.
  6. 고도 메뉴를 탐색하려면 아래 화살표 버튼을 누르십시오.
  7. 바이크의 현재 위치에 가장 가까운 고도 값을 선택하십시오.
  8. 선택하려면 OK 화살표를 누르십시오.
  9. 설정을 종료하려면 종료를 누르십시오.

챕터 4: 사양

4.1: 사양

용도 EN ISO 20957-1, EN ISO 20957-5, 제품 등급 S A, (0 - 80 RPM / 40 - 350 와트)
최대 사용자 체중 350 lbs. / 159 kg
구동 유형 벨트
전력 요구사항 배터리 전원 콘솔. 두 개의 D 셀 배터리.
심박수 아날로그 신호를 사용하는 무선 심박수.
  물리적 치수 배송 치수
길이 55 in. / 140 cm

(가장 높은 위치 및 가장 먼 등받이 위치에서의 좌석 포함)

 53.1 in. / 135 cm
너비 28.5 in. / 72.5 cm 14.7 in. / 37.5cm
높이 54.5 in. / 138.4 cm 34.6 in. / 88 cm
중량 75.5 kg(166 lbs.) 83.8 kg(184.7 lbs.)
