章 1: 補足情報

1.1: オンライン補足情報へのリンク

本書に記載されている内容に加え、製品情報、マニュアル、FAQ、部品、保証詳細、サポート窓口などについては、以下のQRコードをスキャンしてください。

Life Fitness Atmos Cross-Trainer

https://lfn.fit/AtmosX

章 2: はじめに

2.1: 安全上の指示

設備所有者は、利用者に対してあらゆる警告および指示を提供することに責任を負います。

使用前にすべての説明を読んでください。

注意: 本機器に何らかの変更または修正を加えると、製品保証が無効になることがあります。
警告: エクササイズ機器の不適切または過度な使用は、健康上の問題やケガにつながる恐れがあります。Life Fitness 高血圧または心疾患の家族歴、45 歳以上、高コレステロール値、肥満、または過去 1 年間に定期的なエクササイズを行っていないユーザーには特に、エクササイズ プログラムを実行する前に医師による健康診断を受けておくことを強く推奨します。エクササイズ中に立ちくらみやめまい、痛み、息切れを感じた場合は、すぐにエクササイズを中止してください。
警告: 火傷、火災、感電、ケガのリスクを抑えるため、各製品は必ず適切にアースされたコンセントに接続してください。
警告: 心拍数モニタリングシステムは、正確でない場合があります。過度の運動は、大けがや死亡につながる恐れがあります。気分が悪くなったときは、すぐ運動を中止してください。
警告: ストレッチ運動はしないでください。本機にストラップや他の機器を取り付けないでください。
警告: バッテリーはお子様の手の届かない場所に保管してください。

チェスト ストラップには、取り外し可能なバッテリーが入っている場合もあります。

  • 飲みこんだ場合、化学的熱傷や食道穿孔が生じる可能性があり、わずか2時間で重症に陥ったり死亡したりする恐れがあります。
  • お子様がバッテリーを飲み込んだ疑いがある場合は、直ちに近くの中毒事故管理センターに連絡し、迅速に専門的なアドバイスを受けてください。
  • デバイスを調べ、バッテリー部品が正しく取り付けられていることを確認します。 例: ネジや他の機器留め具が締められているか確認。部品がしっかり取り付けられていない場合は使用しないでください。
  • 使用済みのボタンバッテリーは、すぐに安全に廃棄してください。バッテリー上がりもやはり危険です。
  • ボタンバッテリーに関連する危険性、お子様方を安全に保つ方法について周りの方に注意喚起をお願いします。
警告: Cross-Trainerの前方には 0.3 m / 1 フィート 以上のスペース、また両側には 0.6 m / 2 フィート以上のスペースをとってください。
警告: Cross-Trainerには惰性走行機能はありません。そのため、製品を直ちに停止させることはできません。
警告: This product can expose you to chemicals including 1,3-butadiene, which is known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.
危険: 感電や可動部品による怪我の危険性を軽減させるため、製品の清掃またはメンテナンス作業を行う場合は、必ず作業前に電源プラグをコンセントから抜いてください。
  • Life Fitness は、ブランドで提供される製品の製造過程で使用される部品が Life Fitness ラテックスフリーで提供されることを保証しません。上記製品のユーザーは、誤ってラテックスアレルギー反応につながるような接触をしないために必要なすべての注意をはらう必要があります。
  • 製品の電源コードや電気プラグが損傷している場合、または製品が落下したり損傷したり、一部でも水没したりした場合は、絶対に作動させないでください。カスタマーサポートサービスまでご連絡ください。
  • 本製品は、ユーザーが壁コンセントに電源コードプラグを挿入できる位置に配置してください。電源コードにもつれや捻じれがなく、他の機器や物の下敷きになっていないことを確認してください。
  • 電源コードが損傷している場合は、危険を避けるため、メーカーか正規サービス代理店、または同等の資格を有する担当者が交換作業を行う必要があります。
  • 本装置を適切に操作するため、必ずコンソールの指示に従ってください。
  • この機器は、安全に対して責任を負う人による監督の下で使用する場合、あるいは機器使用に関する指示が与えられている場合を除き、肉体的、感覚的、または精神的能力に制限のある方、あるいは経験または知識が乏しい方 (お子様を含む) が使用することを想定して設計されていません。
  • 本製品を屋外、水泳プールの近く、または湿度の高い場所で使用しないでください。
  • 通気孔を塞いだ状態で、製品を決して作動させないでください。埃や髪の毛などの異物で通気孔が塞がれている場合は、取り除いてください。
  • 製品の開口部には決して異物を挿入しないでください。異物が内部に落ちた場合は電源を切り、電源コードを外してから注意して取り除いてください。異物に手が届かない場合は、カスタマーサポートサービスまでご連絡ください。
  • アクセサリートレイやホルダー以外の場所には決して液体を直接置かないでください。ふたの付いた容器を使用するようお勧めします。
  • 本製品は裸足で使用しないでください。必ず靴を履いてください。靴は底がゴム製かすべりにくいものを着用してください。ヒールのある靴や底が皮製のもの、クリートやスパイクの付いた靴は使用しないでください。靴底に石が入り込んでいないことを確認してください。
  • ゆったりとした服や靴ひも、タオルなどは、機器の可動部分に近づけないでください。
  • 操作中は装置の内部や下に手を入れたり、装置を横に傾けたりしないでください。
  • 本機はお子様の使用を想定していません。本マシンには 14 歳未満のお子様を近づけないよう十分にご注意ください。
  • トレーニング中、他の人がユーザーまたは機器の動きを妨げないようにしてください。
  • ユニットの電源プラグを挿入して使用する前に、LCD コンソールの温度が「正常になる」まで 1 時間ほど待ってください。
  • 使用しないときは、Life Fitness 製品のプラグを抜くことを推奨します。使用していないときや部品の交換時には、電気コンセントから抜いておいてください。
  • 本製品は、本説明書に記載されている用途以外では絶対に使用しないでください。アタッチメントはメーカーが推奨した製品以外は使用しないでください。
  • 自立型機器は、平らかつ安定した水平のベースに設置してください。
  • Cross-Trainerの後部のプラスチック製カバーに立ったり座ったりしないでください。
  • Cross-Trainerのセンターチューブに立たないでください。
  • 個人がエクササイズに必要とする力は、Cross-Trainerに表示される機械力とは異なる可能性があります。
  • Cross-Trainerを決して後ろ向きで使用しないでください。
  • Cross-Trainerに乗り降りする際は、十分注意してください。乗る前に、可動アームを使用して、体に一番近いペダルを最低位置に設定してください。さらに安定性が必要な場合は必ずハンドルバーを使用してください。エクササイズ中は、可動アームを握ってください。
  • ワークアウト開始前に、各製品に関する全ての警告をお読みください。
  • 警告が存在しないか破損している場合は、すぐにカスタマーサポートサービスに連絡し、交換用の警告ラベルをご請求ください。警告ラベルは、全ての製品に同梱されており、製品が使用される前に張り付ける必要があります。Life Fitness は警告ラベルの損失または損傷に責任を負いません。

2.2: Consignes de Sécurité

Veuillez lire toutes les instructions avant usage.

注意: Toute modification apportée à cet équipement pourrait en annuler la garantie.
警告: Des problèmes de santé peuvent survenir en cas d’une utilisation incorrecte ou excessive de l'équipement. Life Fitness Recommande VIVEMENT aux utilisateurs de passer un examen médical complet avant d'entamer un programme d'entraînement, et tout particulièrement dans les cas suivants : antécédents familiaux d'hypertension (pression sanguine trop élevée) ou de pathologies cardiaques, utilisateurs de 45 ans ou plus, tabagisme, hypercholestérolémie (taux de cholestérol sanguin trop élevé), obésité, absence d'exercice physique depuis un an ou plus. Si, pendant l'usage de l'appareil, l'utilisateur éprouve un malaise, des vertiges, des douleurs ou des difficultés à respirer, il doit s'arrêter immédiatement.
警告: Pour réduire les risques de brûlures, d’incendies, de décharges électriques ou de blessures, il est essentiel de brancher chaque appareil sur une prise électrique correctement mise à la terre.
警告: Les systèmes de surveillance de la fréquence cardiaque peuvent être inexacts. Un exercice trop intensif peut entraîner des blessures graves, voire mortelles. En cas de malaise, interrompez immédiatement la séance d’entraînement.
警告: Ne pas utiliser pour des étirements et ne pas y attacher des sangles ou autres dispositifs.
警告: Tenir les piles hors de portée des enfants.

Certaines sangles de poitrine peuvent contenir une pile jetable.

  • L’ingestion de la pile peut provoquer des blessures graves voire la mort en moins de 2 heures en raison du risque de brûlures chimiques et de perforation de l’œsophage.
  • Si vous pensez que votre enfant a avalé une pile, contactez immédiatement le centre anti-poison local pour obtenir des conseils spécifiques.
  • Contrôlez l'appareil et assurez-vous que le compartiment pour pile est bien fermé, par exemple que la vis ou toute autre fixation mécanique est bien serrée. Ne pas utiliser le produit si le compartiment n'est pas bien fermé.
  • Éliminer les piles bouton immédiatement et de manière sûre. Les piles bouton sont une source de danger.
  • Informez les tiers des risques associés aux piles bouton et de la manière dont ils doivent agir pour protéger leurs enfants.
警告: Veillez à laisser un dégagement d’au moins 30 cm (1 pied) devant le Cross-Trainer et d’au moins 60 cm (2 pieds) sur les côtés.
警告: Le Cross-Trainer n’est pas équipé d’une option roue libre. Par conséquent, il ne peut être arrêté instantanément.
危険: Pour réduire les risques de chocs électriques ou de blessures en raison des pièces mobiles, débranchez toujours les produits avant de les nettoyer ou de procéder aux tâches d’entretien.
  • Life Fitness ne garantit pas que les composants utilisés dans la fabrication des produits proposés dans la bande Life Fitness sont exempts de latex. Les utilisateurs de ces produits doivent prendre toutes les précautions nécessaires pour éviter un contact accidentel qui pourrait entraîner une réaction indésirable au latex.
  • Ne faites jamais fonctionner le produit dont la fiche ou le cordon d’alimentation sont altérés ni aucun appareil qui serait tombé, aurait été endommagé ou même partiellement plongé dans l’eau. Contactez le service à la clientèle.
  • Placez l’appareil de façon à ce que l’utilisateur ait accès à la fiche du cordon d’alimentation. Assurez-vous que le cordon d’alimentation n’est pas noué ou tordu et qu’il n’est pas coincé sous un autre appareil ou sous tout autre objet.
  • Si le cordon d’alimentation électrique est endommagé, il doit être remplacé par le fabricant, par un réparateur agréé ou par une personne qualifiée afin d’éviter tout danger.
  • Pour un fonctionnement correct, suivez toujours les instructions de la console.
  • Cet appareil n’est pas destiné à être utilisé par des personnes ou des enfants présentant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, sauf en cas de supervision ou d’instructions relatives à son utilisation par une personne responsable de leur sécurité.
  • N’utilisez pas ce produit à l’extérieur, près d’une piscine ou dans des endroits très humides.
  • N’utilisez jamais le produit avec les ouvertures d’air bloquées. Maintenez les bouches d’aération exemptes de peluches, de cheveux ou de toute autre obstruction.
  • N’introduisez jamais d’objet dans les ouvertures de cet appareil. Si un objet tombe dans l’appareil, mettez ce dernier hors tension, débranchez le cordon d’alimentation et récupérez l’objet avec précaution. Si vous ne pouvez pas l’atteindre, contactez le service d’assistance à la clientèle.
  • Ne placez jamais de liquides d’aucune sorte directement sur l’appareil, sauf si vous disposez d’un support ou d’un plateau pour accessoires. Nous vous recommandons de n’utiliser que des récipients pourvus d’un couvercle.
  • N’utilisez pas ces produits avec les pieds nus. Portez toujours des chaussures. Portez des chaussures à semelles en caoutchouc ou antidérapantes. N’utilisez pas de chaussures à talon, à semelle en cuir, à crampons ou à pointes. Assurez-vous qu’aucun caillou ne s’est incrusté dans les semelles.
  • Éloignez les vêtements amples, les lacets de chaussure et les serviettes des parties mobiles de l’appareil.
  • Ne placez pas les mains à l’intérieur ou sous l’appareil. Ne le faites pas basculer sur le côté durant son fonctionnement.
  • Cet équipement n’est pas destiné à être utilisé par les enfants. Tenez les enfants âgés de moins de 14 ans à l’écart de la machine.
  • Ne laissez aucune personne gêner l’utilisateur ou le fonctionnement de l’appareil pendant l’exercice.
  • Laissez les consoles LCD s’adapter à la température ambiante pendant une heure avant de brancher l’appareil et de l’utiliser.
  • Life Fitness recommande de débrancher le produit quand il n’est pas utilisé. Débranchez-le systématiquement après son utilisation et avant l’ajout et le retrait de pièces.
  • Utilisez cet équipement uniquement aux fins auxquelles il est destiné et de la manière décrite dans le présent manuel. N’utilisez pas d’accessoires non recommandés par le fabricant.
  • Les équipements autonomes doivent être placés sur une base plane, stable et horizontale.
  • Ne vous mettez pas debout ni assis sur les caches en plastique situés à l’arrière du Cross-Trainer.
  • Ne vous mettez pas debout sur le tube central du Cross-Trainer.
  • La puissance nécessaire à chaque utilisateur pour effectuer un exercice peut différer de la puissance mécanique affichée sur le Cross-Trainer.
  • Ne montez jamais à l’envers sur le Cross-Trainer.
  • Montez et descendez du Cross-Trainer avec la plus grande précaution. Avant de monter, placez la pédale située de votre côté en position basse, en vous aidant des bras mobiles. Utilisez les poignées fixes lorsque vous avez besoin de renforcer votre équilibre. Pendant les exercices, tenez les bras mobiles.
  • Lisez les avertissements sur chaque produit avant de commencer à vous entraîner.
  • Si certaines étiquettes d’avertissement sont manquantes ou endommagées, contactez immédiatement le service d’assistance à la clientèle. Nous vous en fournirons de nouvelles. Les étiquettes d’avertissement sont expédiées avec les appareils et doivent être installées avant utilisation de ces derniers. Life Fitness n’est pas responsable des étiquettes manquantes ou endommagées.

2.3: Cross-Trainerの設置場所および安定させる方法

Cross-Trainerを設定する前に説明書全体をお読みください。「重要な安全関連情報」の全項目に従い、本体を使用場所に移動します。Cross-Trainerの前方には 0.3 m (1 フィート) 以上のスペース、また両側には 0.6 m (2 フィート) 以上のスペースをとってください。Cross-Trainerには、サイドから簡単に乗ることができます。

1 1 フィート / 0.3 m
2 2 フィート / 0.6 m

本機を設置したら、安定性を確認するために全体を左右に揺らしてみてください。がたつきが少しでもある場合は、本機を水平にする必要があります。どの脚が完全に床についていないかを確認してください。17 mm オープンエンドレンチを使用して、ジャムナットを緩めてレッグレベラーを回して低くします。本体が安定したか確認します。本体が完全に揺れなくなるまで繰り返し調整してください。ジャムナットを安定化バーに締め付けて、調整をロックします。

項目 説明 数量
1 ジャムナット 4
2 レッグレベラー 4

2.4: 電源要件(外部電源を使用するユニット用)

  • SLコンソールが装備されているユニットは電池内蔵式です。ご要望により、オプションの外部電源ブリックをご用意しています。
  • SE4コンソールを装備したユニットには、DC 24V電源装置が必要です。

警告: パワーブリックと電源コードは、付属品のみをご使用ください。2 芯コンセントに接続するために改造したりしないでください。この製品は、正規の定格 3 芯コンセントに接続する必要があります。
コンソール 供給電圧 周波数 出力電圧 出力電流
SL / SE4 AC 100 ～ 240 V 50 - 60 Hz DC 24V 3.75 A
コンセント電圧 業務用ユニットのコンセントとブレーカー(アンペア) 消費者 / 家庭用ユニットのコンセントとブレーカー(アンペア)
AC 120V 20 (1 つのブレーカーにつきクロストレーナーは 8 台まで) 15 (1 つのブレーカーにつきクロストレーナーは 6 台まで)
AC 230V 12 (1 つのブレーカーにつきクロストレーナーは 8 台まで) 12 (1 つのブレーカーにつきクロストレーナーは 8 台まで)
注記: 本製品に付属の電源プラグは改造しないでください。電源プラグが使用するコンセントに合わない場合は、資格を持つ電気技師に適切なコンセントの取り付けを依頼してください。
注記: パワー ブリックのコードが、本体にきちんと接続されていることを確認してください。接続がゆるんでいると、外部電源から本体に電気が供給されない場合があります。

2.5: コンソールの電源を確認

SLコンソールは、6 ボルトの充電式バッテリーで駆動します。[GO] ボタンを押して、バッテリーを確認します。ビープ音が鳴り、コンソールが点灯します。コンソールには、Life Fitness のロゴが表示されます。プロンプトが表示されない場合、本体に乗ってペダルを漕いでみてください。コンソールが点灯し、ワークアウトをプログラミングできるようになるはずです。バッテリーを最適に充電するには、ワークアウト中に 50 RPM 以上の速度で 10～20 分間ペダルを漕いでください。バッテリーは、ワークアウト中のペダル動作によって充電されます。オプションの外部電源も使用できます。本体が外部電源で稼動している場合、バッテリーは自動的に充電されるため、充電の目的でペダルを漕ぐ必要はありません。危険な作動を防止するため、Life Fitness が提供する電源だけを使用してください。

2.6: パワーアシストオプション/外部電源

Cross-Trainerのオプションであるパワー アシスト機能を使用すれば、コンソールは外部電源で起動可能になり。コンソールに一定の電力が供給されるため、最小限の速度でペダルを漕ぎ続ける必要はありません。つまり、コンソールへの電源供給を心配する必要がないため、リハビリ目的のために最小限の速度よりもゆっくりした速さでCross-Trainerを使用するユーザーに最適なオプションです。

Cross-Trainerの前端に付いている外部電源コネクタに電源を差込みます。コードを AC コンセントに差し込みます。危険な作動を防止するため、Life Fitness が提供する外部電源だけを使用してください。

注意: コネクタはコンセントに簡単に差し込めるはずです。コネクタを無理に差し込むと、バレル コネクタおよびソケットまたはそのいずれかが壊れることがあり、製品の保証が無効になる場合があります。電源バレルが簡単にコンセントに差し込めないなら、使用している電源が不適切です。

パワー アシスト機能には、オプション キットが必要です。Life Fitness のカスタマー サポート サービスにご注文ください。

章 3: 製品概要

3.1: 製品特徴

項目 説明 数量
1 コンソール 1
2 カップホルダー 2
3 アクセサリトレイ 1
4 ペダル 2
5 レッグレベラー 4
6 移動用車輪 4
注記: 参照用に図示されたSE4コンソール。

3.2: 製品ラベル

コンプライアンス / シリアル番号

3.3: ラベルの位置

重要: すべてのラベルやステッカー類が製品の図示された位置に貼付されていることを確認します。はがれたり読みにくくなったりしているラベルを交換します。
項目 説明 数量
1 ラベル、コンプライアンス、家庭用および業務用 1

3.4: 接続

クロストレーナーの前面には、接続ソケットが下図のように配置されています。

項目 説明
1 CAT5E ネットワーク / イーサネット
2 同軸
3 電源入力

3.5: Cross-Trainerの使用方法

ペダル上の快適な位置に、両足を乗せます。多くのユーザーは、ペダルの先端から 1～2 インチ / 2.5～5.1 cmほど内側、内側の端から 0.5～1 インチ / 1.3～2.5 cmあたりの位置につま先がくるように足を乗せます。ペダルは、お好みに応じて様々な位置に足を置けるように大きめに設計されています。上半身の力を使って可動ハンドルを動かし、下半身を使って両足のペダルを漕ぎ、歩行のような前進運動を開始します。クロストレーナーは、歩行のようなゆっくりした運動にも、ジョギングやランニングのような速い運動にも使用できます。毎分 50〜60 回転のペダル速度が、標準的な使用速度です。ユーザーは可動ハンドルで負荷を調整し、上半身と下半身を強化する度合いを調整します。下半身の強化のみにフォーカスしたい時は、可動ハンドルの代わりに、固定されたブルホーン ハンドルも使用できます。更にバリエーションとして、クロストレーナーは後ろに進む運動にも使用できます。

3.6: Cross-Trainerの乗り降り

乗る前に、可動アームを使用して体に近いペダルを最低位置にします。固定ハンドルを握って、注意してペダルに乗ります。降りる時は足でペダルを回転させ、ペダルを最低位置にしてから降りるようにします。固定ハンドルを握ったまま、ペダルから足を離します。次にハンドルを離します。

章 4: 組立

4.1: 金具部品

項目 説明 数量
1 グロメット 2
2 ネジ、M5 x 0.8 x 14、PHL、PAN、MS、ST、ZN 5
3 ネジ、CSL PAN M5 x 0.8-8 4
4 ネジ、PHL PAN M3.5 x 18-12 4
5 ネジ、PHL PAN M5 x 0.8-12 9
6 ネジ、M4.2 X 0.7 6G6G X 19、DIN、PHL、PAN、AB、ST、ZB 2
7 ネジ、#10 x 6 UNS、HXW、L、B、ST、GR 1
8 ナット、六角、M10 x 1.5 x 8mm 2
9 ナット：M8 X 1.25-6H、DIN、UNF、六角、ロックナット 4
10 ボルト、六角：M10 x 1.5-16 4
11 ボルト、六角：M10 x 1.5-20 3
12 ボルト、六角：HD M10 x 1.5-74 3
13 ワッシャ、35mm OD x 10mm OD x 3mm THK 2
14 ワッシャ、1.0 x 1.5、スラスト、鋼製 2
15 フェライト：緩み防止、コアケース 1

4.2: 必要なツール

  • 5 mm 六角レンチ
  • 8 mm ソケットレンチ
  • 11 mm レンチ
  • 13 mm レンチ
  • 17 mm レンチ
  • 17 mm ソケットレンチ
  • プラスドライバー
  • トルクドライバー
  • トルクレンチ
  • ユーティリティナイフ
注記: 金具の取付にインパクトドライバーを使用しないでください。

4.3: 組立手順

この作業は2名で行うことを推奨します。

先端: 本体を組み立てる前に全ての指示を熟読し、理解してください。すべてのアイテムを入念にチェックしてください。損傷がある場合、本取扱説明書の「カスタマーサービス」セクションを参照して、部品の返品、交換、または再注文の手続きを適宜行ってください。

4.3.1: 梱包の開封と廃棄

組み立てマニュアルの指示に従って、フィットネス機器を慎重に開梱し、すべての部品に破損がないかをご確認ください。本製品を組み立ててご使用になる前に、梱包材をすべて取り除いてください。窒息や怪我の危険を防ぐため、小さな部品やプラスチック部品はお子様の手の届かない場所に保管してください。

本製品に使用されているすべての包装材は、リサイクルまたは再利用可能です。梱包材は、地域、地方、および国の規制に従い、適切に処分してください。段ボール、紙、プラスチック、緩衝材などの素材ごとに分別し、それぞれのリサイクルやごみの収集区分に従って処理してください。

地域の規制で認められている場合を除き、梱包材を家庭ごみと一緒に捨てないでください。環境への影響を最小限に抑えるため、リサイクル、拡大生産者責任、または廃電気電子機器に関する要件などが地域で定められている場合、かかる環境指令に従ってください。

包装材を適切にリサイクルまたは処分することで、資源の保全に貢献し、環境の持続可能性に貢献することができます。詳細については、以下の『有酸素運動・筋力トレーニング用製品の設置、梱包材の取り外し、および廃棄に関するナレッジベース』の記事をご覧ください。

4.3.2: 単一支柱の取り付け

  1. 単一支柱を掴み上向きに傾けます。
    項目 説明 数量
    1 単一支柱 1

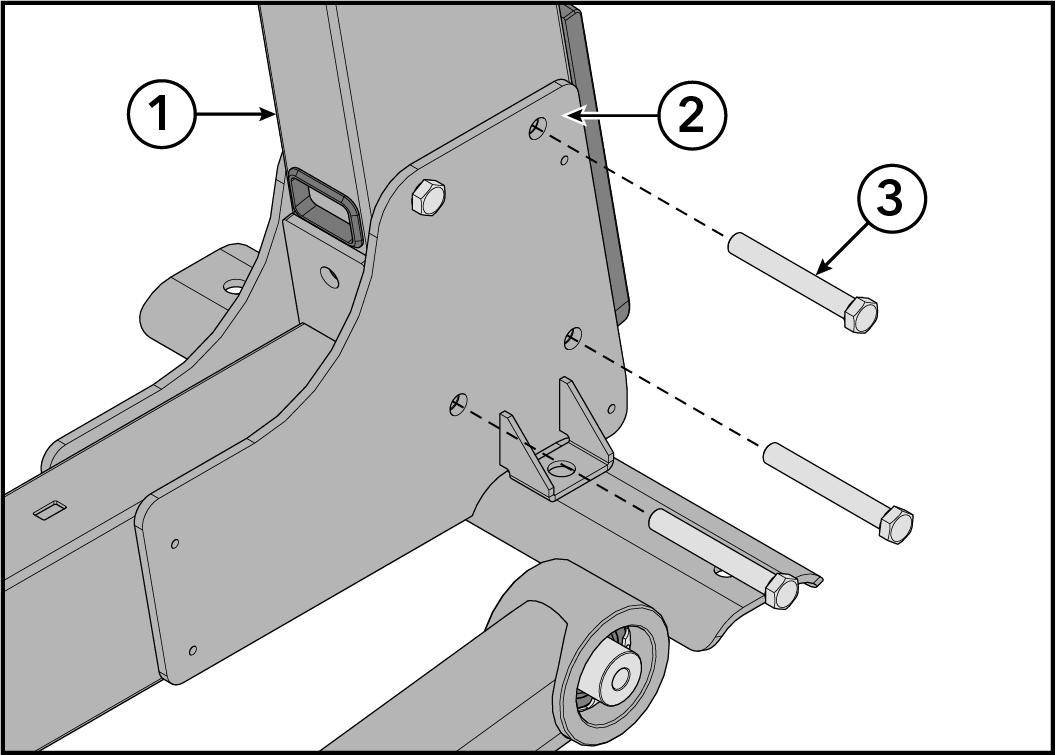

  2. 17 mmソケットレンチを使用して、ボルトで単一支柱側をベースフレームに固定します。
    項目 説明 数量
    1 単一支柱 1
    2 ベース フレーム 1
    3 ボルト、六角：HD M10 x 1.5-74 3

    金具を手締めします。

  3. 17 mmソケットレンチを使用して、ボルトで単一支柱の背面をベースフレームに固定します。
    項目 説明 数量
    1 単一支柱 1
    2 ベース フレーム 1
    3 ボルト、六角：M10 x 1.5-20 1

    金具を手締めします。

  4. 以下の順序で、緩んでいるすべてのハードウェアを25フィートポンド / 34 Nmのトルクで締め付けます。
    1. ボルト、六角、M10 x 1.5-20 (1本) を単一支柱の背面に。
    2. ボルト、六角、HD M10 x 1.5-74 (4本) を単一支柱の側面に。
  5. ユニットから残りの包装材を取り外します。

4.3.3: スタビライザの取り付け

  1. メインフレーム後部の木製梱包用ブレースを取り外します。
  2. 17 mmソケットレンチを使用して、ボルトでスタビライザの背面をベースフレームに固定します。
    項目 説明 数量
    1 後方スタビライザ 1
    2 メインフレーム 1
    3 ボルト、六角：M10 x 1.5-16 2

    金具を25 フィートポンド / 34 Nmのトルクで締め付けます。

  3. メインフレーム前部の木製梱包用ブレースを取り外します。
  4. 17 mmソケットレンチを使用して、ボルトでスタビライザの前面をベースフレームに固定します。
    項目 説明 数量
    1 後方スタビライザ 1
    2 メインフレーム 1
    3 ボルト、六角：M10 x 1.5-16 2

    金具を25 フィートポンド / 34 Nmのトルクで締め付けます。

4.3.4: 単一支柱カバーを取り付ける

  1. プラスドライバーを使用して、ネジで単一支柱カバーをベースフレームに固定します。
    項目 説明 数量
    1 単一支柱カバー、左 1
    2 単一支柱カバー、右 1
    3 ベース フレーム 1
    4 ネジ、PHL PAN M5 x 0.8-12 8

    金具を13 インチポンド / 1.5 Nmのトルクで締め付けます。

4.3.5: ロッカーアームを取り付けます。

  1. ピボットシャフトの両側にワッシャをスライドさせてください。
    項目 説明 数量
    1 ワッシャ、1.0 x 1.5、スラスト、鋼製 2
    2 ピボットシャフト 1
  2. ロッカーアームをピボットシャフトにスライドさせて取り付けます。
  3. 17 mmソケットレンチを使用して、ボルトとワッシャでロッカーアームをピボットシャフトに固定します。
    項目 説明 数量
    1 ロッカーアーム、右 1
    2 ピボットシャフト 1
    3 ワッシャ、35mm OD x 10mm OD x 3mm 1
    4 ボルト、六角 M10 x 1.5-20 1

    金具を25 フィートポンド / 34 Nmのトルクで締め付けます。

  4. 反対側のロッカーアームを取り付けるには、手順2～3を繰り返します。
  5. ロッカーアームに横方向の動きがないか確認してください。
    • ロッカーアームがピボットシャフトに沿って横方向に移動しない場合は、次の手順に進みます
    • ロッカーアームがピボットシャフトに沿って横方向に移動する場合は、5 mmの六角レンチを使用して止めネジを緩めます。シャフトカラーをロッカーアームに密着させるようにスライドさせ、止めネジを締めます。
    項目 説明 数量
    1 軸帯 2
    2 ロッカーアーム 2

    金具を40 インチポンド / 4.5 Nmのトルクで締め付けます。

  6. ペダルレバーを持ち上げ、ロッカーアームと位置合わせします。
  7. 17 mmスパナと17 mmソケットレンチを使用して、ボルトとナットでペダルレバーをロッカーアームに固定します。
    項目 説明 数量
    1 ペダルレバー 1
    2 ロッカーアーム 1
    3 ナット、六角、M10 x 1.5 x 8mm 1
    4 ボルト、六角：HD M10 x 1.5-74 1

    金具を25 フィートポンド / 34 Nmのトルクで締め付けます。

  8. U字形カバーとロッカーアームを位置合わせします。U字形カバーを一緒に押します。
    項目 説明 数量
    1 クレビスカバー、前面 1
    2 クレビスカバー、背面 1
    3 ロッカーアーム 1
  9. プラスドライバーを使用して、ネジでU字形カバーをロッカーアームに固定します。
    項目 説明 数量
    1 クレビスカバー、前面 1
    2 クレビスカバー、背面 1
    3 ロッカーアーム 1
    4 ネジ、CSL PAN M5 x 0.8-8 2

    金具を13 インチポンド / 1.5 Nmのトルクで締め付けます。

  10. 反対側のペダルレバーとU字形カバーを取り付けるため、手順6～9を繰り返します。

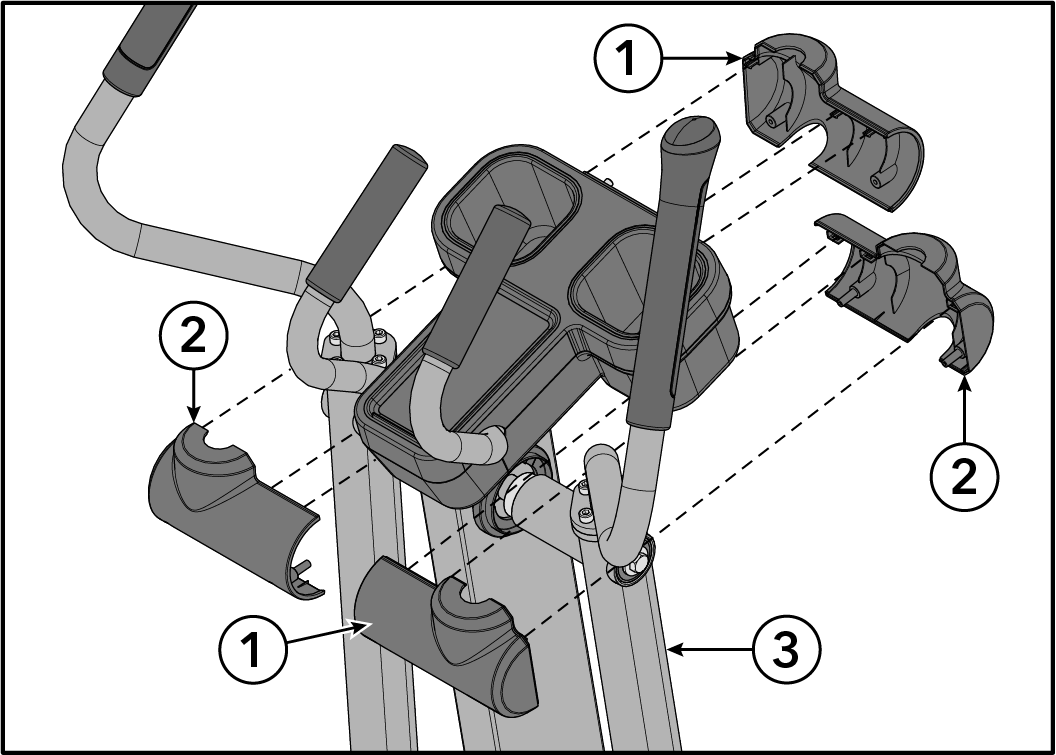

  11. デッドシャフトカバーをロッカーアームの上に位置合わせします。デッドシャフトカバーを互いに押し合わせます。
    項目 説明 数量
    1 デッドシャフト カバー、A 2
    2 デッドシャフト カバー、B 2
    3 ロッカーアーム 2
  12. プラスドライバーを使用して、デッドシャフトカバーをロッカーアームに固定するネジを取り付けます。
    項目 説明 数量
    1 デッドシャフト カバー、A 2
    2 デッドシャフト カバー、B 2
    3 ロッカーアーム 2
    4 ネジ、PHL PAN M3.5 x 18-12 4

    金具を13 インチポンド / 1.5 Nmのトルクで締め付けます。

4.3.6: SE4 ケーブルを取り付けます

以下の手順は、SE4コンソールのケーブルを設置する方法です。SLコンソールを設置される場合は、コンソール溶接部を取り付けるをスキップしてください。
  1. プラスドライバーを使用して、コンポートパネルをベースフレームに固定するネジを取り外します。
    項目 説明 数量
    1 コンポートパネル 1
    2 ベース フレーム 1
    3 ネジ、PHL PAN M5 x 0.8-12 1
    4 プラグ、RJ45ソケット 1
    5 プラグ、同軸 1
  2. コンポートパネルのプラグを外します。
  3. カップホルダー上部カバーを単一支柱およびカバーから、まっすぐ上に引き上げて取り外してください。
    項目 説明 数量
    1 カップホルダー、上側カバー 1
    2 単一支柱 1
    3 カップホルダー、下側カバー 1
    4 ブリッジ前面下側カバー 1
  4. SE4ケーブルを単一支柱に通し、ベースフレームから外に引き出します。
    先端: SE4ケーブルの配線しやすくするため、フレーム内に引出しワイヤーが予め取り付けてあります。SE4ケーブルの両端に引出しワイヤーを巻き付け、反対側から引っ張り、フレームを通して取り付けます。
    項目 説明 数量
    1 ケーブル 2
    2 単一支柱 1
  5. ケーブルをカプラーに差し込みます。カプラーをコンポートパネルに差し込みます。11mmのスパナを使用して、同軸カプラを固定するワッシャとナットをコンポートパネルに取り付けます。
    項目 説明 数量
    1 コンポートパネル 1
    2 ケーブル、CAT5e 1
    3 ケーブル、同軸 1
    4 カプラー、CAT5e 1
    5 カプラー、同軸 1
    6 ワッシャ 1
    7 ナット 1
  6. プラスドライバーを使用して、コンポートパネルをベースフレームに固定するネジを取り付けます。
    項目 説明 数量
    1 コンポートパネル 1
    2 ベース フレーム 1
    3 ネジ、PHL PAN M5 x 0.8-12 1

    金具を13 インチポンド / 1.5 Nmのトルクで締め付けます。

4.3.7: コンソールをコンソール溶接部に取り付ける

  1. ケーブルをコンソール溶接部に上向きに通します。
    項目 説明 数量
    1 ケーブル -
    2 コンソールの溶接部 1
    注記: 接地ケーブルをコンソールの溶接部に通し、背面から外に引き出します。
    項目 説明 数量
    1 アース ケーブル 1
    2 コンソールの溶接部 1
  2. 13 mmレンチを使用して、コンソールの溶接部を単一支柱に固定するナットを取り付けます。
    項目 説明 数量
    1 コンソールの溶接部 1
    2 単一支柱 1
    3 ナット：M8 X 1.25-6H、DIN、UNF、六角、ロックナット 4

    金具を25 フィートポンド / 34 Nmのトルクで締め付けます。

  3. ケーブルをコンソール溶接部に通し、溶接部の上端から約6インチ / 15.2 cm出るまで引き出します。残りのケーブル長をコンソール溶接部と単一支柱に押し込みます。
    項目 説明 数量
    1 ケーブル -
    2 コンソールの溶接部 1
  4. 注記: 以下の手順は、SE4コンソールが設置されている装置のみが対象となります。SLコンソールが設置されている場合は、ステップ5まで進んでください。
    カップホルダー上部カバーを、単一支柱とカバーに押し込みます。
    項目 説明 数量
    1 カップホルダー、上側カバー 1
    2 単一支柱 1
    3 カップホルダー、下側カバー 1
    4 ブリッジ前面下側カバー 1
  5. コンソールの前面フィラー覆いをコンソール溶接部へ押し込んでください。
    項目 説明 数量
    1 コンソール前面フィラー覆い 1
    2 コンソールの溶接部 1
  6. 8 mmソケットレンチを使用して、ネジで接地ケーブルをコンソール溶接部に固定します。
    項目 説明 数量
    1 アース ケーブル 1
    2 コンソールの溶接部 1
    3 ネジ、#10 x 6 UNS、HXW、L、B、ST、GR 1

    金具を2.6 フィートポンド / 3.5 Nmのトルクで締め付けます。

4.3.8: フェライトの設置

コンソール溶接部の下側で、フェライトをベース電源およびベース信号ケーブルに組み付けます。

フェライト
項目 説明 数量
1 フェライト：緩み防止、コアケース 1
2 ケーブル、コンソールからベース、信号 1
3 ケーブル、コンソールからベース、電源 1

4.3.9: コンソール接続の基部

  1. ベースケーブルをコンソールに接続します。
    SL
    項目 説明
    1 ベース電力
    2 ベース コモン
    SE4
    項目 説明
    1 基部インターフェースケーブル
    2 ベース電力
    3 ベース コモン
    4 イーサネット
    5 同軸

4.3.10: コンソールの取り付け：SLまたはSE4

  1. プラスドライバーを使用して、ネジでコンソールをコンソールサポート溶接部に固定します。
    注記: コンソールサポート溶接部の最上部にあるフックを使って、コンソールを取り付けます。
    SLコンソール
    項目 説明 数量
    1 SLコンソール 1
    2 コンソールサポート溶接部 1
    3 ネジ、M5 x 0.8 x 14、PHL、PAN、MS、ST、ZN 5

    金具を16.8インチポンド / 1.9 Nmのトルクで締め付けます。

    SE4 コンソール
    注記: SE4 コンソールに Set Top Box Sync (STB)受信機がある場合は、図の位置(矢印の横)にネジを取り付けないでください！ネジがコンソール内部の STB 受信機に当たってしまうからです。
    項目 説明 数量
    1 SE4 コンソール 1
    2 コンソールサポート溶接部 1
    3 ネジ、M5 x 0.8 x 14、PHL、PAN、MS、ST、ZN 4

    金具を16.8インチポンド / 1.9 Nmのトルクで締め付けます。

4.3.11: コンソール裏側ガードの装着

  1. グロメットを、コンソール溶接部の裏側の 2 つの穴に差し込みます。
  2. コンソール裏側ガードの最上部のクリップを、コンソールサポート溶接部の対応するスロットに押し込みます。
  3. プラスドライバーを使用して、ネジでコンソール裏側ガードをコンソール溶接部に固定します。
    項目 説明 数量
    1 コンソール裏側ガード 1
    2 コンソールの溶接部 1
    3 グロメット 2
    4 ネジ、M4.2 X 0.7 6G6G X 19、DIN、PHL、PAN、AB、ST、ZB 2

    金具を13 インチポンド / 1.5 Nmのトルクで締め付けます。

4.3.12: ユニットを設置します

今後の参考のため、Cross-Trainerの設置場所および安定させる方法を参照してください。
  1. ユニットを設置します。
  2. 17 mmスパナを使用し、輸送用車輪が地面に接触しなくなるまで、下部のレッグレベラーを下げます。

4.3.13: 正常に動作するかユニットをテストしてください。

章 5: 仕様

5.1: 製品仕様

用途 高重量 / 商用、EN ISO 20957 クラス S
Home Edition EN ISO 20957 クラス H
最大許容使用者体重 400 ポンド / 181 kg
駆動タイプ ジェネレータ
負荷レベル 26
電源要件 電源要件セクションをご覧ください
ワイヤレス充電

(SE4 コンソールのみ)

Qi ワイヤレス誘導充電
  • 充電エリア：約 2 インチ x 3 インチ / 50mm x 80mm
  • 充電反応時間：3 秒未満
  • 最大出力：10W
  • 充電プロトコルの互換性：Qi 急速充電
ワイヤレス通信 BT、NFC、Apple & Samsung ウォッチ対応、ANT+、RFID、ワイヤレス接続
注記: 一部のHome EditionモデルにはRFID通信が搭載されていない場合がある。
  物理的な寸法 (コンソールを含まない)
長さ 81.9 in. / 208 cm
幅 30.7 in. / 78 cm
高さ 65.2 in. / 165.6 cm
重量 262.3 ポンド / 119 kg

章 6: サービスおよび技術仕様

6.1: 予防保守項目

注記: 本製品を安全にご利用いただくには、破損や摩耗の定期点検が必要となります。不良部品がある場合は、修理あるいは交換するまで本機器を使用しないでください。以下に概要を示すとおり、磨耗しやすい部品には特に注意を払う必要があります。
注記: 本製品を安全にご利用いただくには、破損や摩耗の定期点検が必要となります。不良部品がある場合は、修理あるいは交換するまで本機器を使用しないでください。以下に概要を示すとおり、磨耗しやすい部品には特に注意を払う必要があります。

以下の予防保守項目は、製品の性能を最大限に引き出すためのものです。

  • 涼しく乾燥した場所に製品を設置してください。
  • ディスプレイ コンソールおよびすべての外面を、承認済み洗浄剤または適合した洗浄剤 (適合する承認済み洗浄剤を参照) と超極細繊維の布巾でクリーニングしてください。
  • 長く伸ばした爪はコンソールの表面に損傷を与えたり傷をつけたりする恐れがあります。コンソール上の選択ボタンを押す場合は、指の腹で押してください。
  • ペダルの表面は定期的に清掃してください。
  • 外装と可動アーム部分は、全体を定期的にクリーニングしてください。
注記: 機器の外表面をクリーニングする場合は、研磨剤を含まないクリーナーと柔らかい綿製の布を使用することを強くお勧めします。どの部分であろうと機器に直接洗剤をつけることは厳禁です。

6.2: 承認された準拠した洗浄剤

信頼性に関わる専門職員によって PureGreen 24 と Gym Wipes の 2 つの推奨洗浄剤が承認されています。これら 2 つの洗浄剤は、機器についたホコリや汚れ、汗などを安全かつ効果的に除去します。PureGreen 24 と Gym Wipes の抗菌力成分は、メチシリン耐性黄色ブドウ球菌 (MRSA) や新型インフルエンザ (H1N1) に効果的な消毒剤です。

PureGreen 24 は、ジムのスタッフが使いやすいスプレータイプです。超極細繊維の布巾にスプレーして使います。一般的な消毒には 2 分以上、カビやウイルス防止には 10 分以上かけて機器を拭いてください。

Gym Wipes は耐久性のあるウェット タイプの大型シートで、ワークアウト開始前と終了後のお手入れに適しています。一般的な消毒の目的で、機器にGym Wipesを少なくとも 2 分間使用してください。

洗浄剤のご注文はカスタマー サポートサービスまでお問い合わせください (1-800-351-3737 または E メール: customersupport@lifefitness.com)。

ディスプレイや外面のクリーニングには、低刺激石鹸または研磨剤の入っていない低刺激洗浄剤もご利用いただけます。必ず柔らかい超極細繊維の布巾を使用してください。洗剤は超極細繊維の布巾に含ませてから使用してください。アンモニア系洗剤や酸性洗剤、研磨剤入りの洗浄剤、ペーパータオルは使用できません。洗浄剤は機器の表面に直接つけないでください。

6.3: 予防メンテナンススケジュール

項目 週1回 月1回 年に 2 回
ボトルホルダー/アクセサリートレー クリーニング 点検
コンソールの固定ボルト     点検
コンソールオーバーレイ クリーニング   点検
フレーム クリーニング   点検
ハンドル - 動作および静止 クリーニング 点検
金具部品     点検
レッグレベラー   点検 / 調整
移動リンク クリーニング 点検
ペダル クリーニング 点検
プラスチックカバー クリーニング 点検

6.4: Polar®心拍数胸ストラップのトラブルシューティング

心拍測定値に誤差があるか、または心拍がまったく表示されない
考えられる原因 修正処置
ベルトの送信機の電極が十分に湿っていないため、心拍数を正確に読み取れない。 ベルトの送信機の電極を湿らす。
ベルトの送信機の電極が肌に平らに置かれていない。 ベルトの送信機の電極を確実に肌に平らにあてる。
ベルトの送信機を洗浄する必要がある。 ベルトの送信機を低刺激性石鹸と水を使って拭き取ります。
ベルトの送信機が適切に設定されていない。 ベルトの送信機の設定は、最初、受信機から 30.5 cm / 1 フィート以内に設置して行います。受信機はコンソール内にあります。心拍数がコンソールに表示された後で、距離を91.4 cm / 3 フィートに広げます。
チェスト ストラップのバッテリーが劣化している。 チェスト ストラップの交換方法に関するご案内はカスタマーサポートにお問い合わせください。
心拍測定値が異常に高い
考えられる原因 修正処置
電磁干渉：
  • テレビまたはアンテナ
  • 携帯電話
  • コンピュータ
  • 車
  • 大容量電源ライン
  • モーター駆動のエクササイズ器具
 心拍数が正確に読み取られる位置まで、エクササイズ機器を障害の原因と考えられる物から数インチ (3、4 cm) 離すか、原因と考えられる物をエクササイズ機器から数インチ (3、4 cm) 離す。

6.5: バッテリーのリサイクル－SLコンソール

耐用年数に達したことを理由に本製品を廃棄する場合、充電式バッテリーは最初に必ず取り外してリサイクルしてください。バッテリーを取り外す前に (接続されている場合は) 電源を外します。Cross-Trainer裏側の上部に背面カバーを固定しているネジを外して、バッテリーを取り外します。バッテリーはフレーム最上部近くの、背面カバーを外した下にあります。バッテリーを取り外すには、バッテリーに接続された 2 本のワイヤーと、バッテリーを固定している 2 つのネジを外します。バッテリーは適切な方法で廃棄してください。

6.6: ハウツー

6.6.2: 製品サービスを受ける方法

  1. トラブルの症状を確認し、取扱説明書を読み直してください。製品、機能、ワークアウトに慣れていないことによって問題が起きている場合があります。
  2. 前面スタビライザの右上に記載されている本体のシリアル番号をメモします。
  3. http://www.lifefitness.com の Life Fitness カスタマー サポート サービスまでご連絡ください。

6.7: ソフトウェアのアップデート

本機器には、正常な動作と安全性に必要な組み込みソフトウェアが含まれています。本機器のソフトウェアは、機能、セキュリティ、および保証対象範囲を維持するため、製造会社が提供するすべての更新、パッチ、およびアップグレード(「更新」)を適用して、常に最新の状態に保つ必要があります。
  1. 通知および監視 – 所有者/運営者は、(a) 更新通知を受信する目的で、製造元に対し有効なメールアドレスを登録し維持するか、または (b) 製造元が指定するウェブサイトに掲示される更新通知を定期的に監視する必要があります。これらのいずれかを怠った場合においても、所有者/運営者は更新プログラムをインストールする義務を逃れるものではありません。
  2. 更新方法 – 更新プログラムは、製造会社の安全な電子配信チャネルを通じて提供されます。所有者/運営者は、適切なインストールおよび実行に関する指示に従うものとします。
  3. コンプライアンスに対する責任 –、更新情報を入手する義務は、所有者/運営者のみにあります。製造会社の通知義務は、登録されたメールアドレスへの送信、または指定の更新ウェブサイトへの掲載によって履行されたものとみなされます。
  4. これらを守らない場合の帰結 – 更新プログラムのインストールを怠った場合、以下が発生する可能性があります。
    • 保証の無効化または制限
    • 技術サポートの停止
    • 機器の性能劣化または安全上の危険
    • 結果として発生した傷害、損害、または損失について製造会社が免責となること

章 8: リリース情報

8.1: マニュアルの更新

2026年7月6日 (改訂AC)
トピック 変更
表紙 追加：Atmos Home Edition
補足情報 QRコードを更新
電気的要件
  • SL / SE4を1行に統合
  • 供給電圧：100～240 VAC
  • 周波数：50～60 Hz
  • コンセント電圧：SLとSE4でブレーカーあたりの台数に差なし
  • コンセント電圧：120 VAC家庭用ユニットはブレーカーあたり8台から6台に変更
組立 追加：「開梱および梱包材の廃棄」のトピック
オンライン補足情報へのリンクを削除
ロッカーアームの取り付け：部品説明を「ロッカーカバー」から「デッドシャフトカバー」に更新（手順11および12）
単一支柱の取り付け：手順4のサブステップbの数量を4に更新
仕様 ワイヤレス通信：

注意（追加）：一部の Home EditionモデルにはRFID通信が搭載されていない場合がある
2026年2月1日(改訂AB)
トピック 変更
オンライン補足情報へのリンク 追加
フロントカバー 追加：取扱説明書
安全上のご注意 追加：設備所有者は、利用者に対してあらゆる警告および指示を提供することに責任を負います。
改訂後の文言：「自立型機器は、平らかつ安定した水平のベースに設置してください。」
電気的要件 消費者を含めるように表を更新しました
製品概要 追加：製品ラベル
金具部品 追加：フェライト
フェライトの設置 新たな組立手順
SE4 ケーブルを取り付けます 引出しワイヤーケーブルのヒントの改訂を更新しました。
コンソールの装着 SE4コンソールの画像とトピックをネジ4本に更新しました。
サービスおよび技術仕様 追加：ソフトウェア更新トピック
仕様 削除：ペダルの速度範囲
