Life Fitness

Symbio™ Upright Cycles と Symbio™ Home Upright Cycles

組立説明書

Symbio Upright LifeCycle® / Symbio Home Upright LifeCycle® and Symbio Upright SwitchCycle / Symbio Home Upright SwitchCycle

1022787-0009 AC

Cover Image

i 本社

  • Columbia Centre III, 9525 Bryn Mawr Avenue, Rosemont, IL 60018 • 米国。
  • 847.288.3300 • ファックス: 847.288.3703
  • サービス部門電話番号: 800.351.3737 (米国・カナダ国内フリーダイヤル)
  • グローバル ウェブサイト: www.lifefitness.com
世界の事業所

南北アメリカ

北米

Life Fitness, LLC

欧州、中東 & アフリカ（EMEA）

ベルギー、オランダ、ルクセンブルク

Life Fitness (Atlantic) B.V.

その他の全EMEA諸国&販売代理店（EMEA*）

Life Fitness (Atlantic) B.V.

ブラジル

Life Fitness Brasil

  • Av. Rebouças, 2315
  • Pinheiros
  • São Paulo, SP 05401-300
  • BRAZIL
  • SAC: 0800 773 8282 オプション 2
  • 電話: +55 (11) 3095 5200 オプション 2
  • E メール: suportebr@lifefitness.com
  • E メール (販売／マーケティングに関するお問い合わせ): vendasbr@lifefitness.com

英国

Life Fitness UK LTD

  • Unit 109ª
  • Lancaster Way Business Park
  • Ely, Cambs, CB6 3NX
  • 電話: 代表 (+44) 1353.666017
  • カスタマー サポート (+44) 1353.665507
  • Eメール (サービスに関するお問い合わせ): uk.support@lifefitness.com
  • Eメール (販売/マーケティングに関するお問い合わせ): life@lifefitness.com

アジア太平洋地域 (AP)

日本

Life Fitness ジャパン株式会社

南米およびカリブ海諸国*

Life Fitness, LLC

ドイツ、オーストリア、スイス

Life Fitness Europe GMBH

  • Neuhofweg 9
  • 85716 Unterschleißheim
  • GERMANY
  • 電話：
  • +49 (0) 89 / 31775166 (ドイツ)
  • +43 (0) 1 / 6157198 (オーストリア)
  • +41 (0) 848 / 000901 (スイス)
  • E メール (サービスに関するお問い合わせ):kundendienst@lifefitness.com
  • E メール (販売／マーケティングに関するお問い合わせ): vertrieb@lifefitness.com

香港

Life Fitness Asia Pacific LTD

  • 26/F, Global Trade Square
  • 21 Wong Chuk Hang Road
  • Wong Chuk Hang
  • 香港
  • 電話: (+852) 25756262
  • ファックス: (+852) 25756894
  • E メール(サービスに関するお問い合わせ): service.hk@lifefitness.com
  • Eメール (販売/マーケティングに関するお問い合わせ): marketing.hk.asia@lifefitness.com



スペイン

Life Fitness IBERIA

その他の全アジア太平洋諸国 / アジア太平洋地域の販売代理店*

Life Fitness Asia Pacific LTD

  • 26/F, Global Trade Square
  • 21 Wong Chuk Hang Road
  • Wong Chuk Hang
  • 香港
  • 電話: (+852) 25756262
  • ファックス: (+852) 25756894
  • Eメール (サービスに関するお問い合わせ): service.ap@lifefitness.com
  • Eメール (販売/マーケティングに関するお問い合わせ): marketing.hk.asia@lifefitness.com

*地域の代理店または販売代理店/販売業者については、www.lifefitness.comもご覧ください

ii ユーザー向けおよびサービス用マニュアルのリンク

https://lfn.fit/KnowledgeBase

https://lfn.fit/PartStore

Additional information is available online using the links above.

English

.تتوفر معلومات إضافية على الإنترنت باستخدام الرابط أعلاه

Arabic, Saudi Arabia, Primary

点击上面的链接可在线获取更多信息。

Chinese, Simplified, Primary

Flere oplysninger er tilgængelige online gennem linket ovenfor.

Danish

Bijkomende informatie is online beschikbaar via bovenstaande link.

Dutch

Vous trouverez plus d'informations en ligne à l'aide du lien ci-dessus.

French

Zusätzliche Informationen finden Sie online über den oben angegebenen Link.

German

Ulteriori informazioni sono disponibili online utilizzando il link sopra riportato.

Italian

追加情報は上記リンクを使用してオンラインで利用可能です。

Japanese

상기 링크를 통해 온라인에서 추가 정보를 볼 수 있습니다.

Korean

Informações adicionais estão disponíveis on-line, através do link acima.

Portuguese, Brazil, Primary

Дополнительная информация доступна в интернете по ссылке, указанной выше.

Russian

Mediante el enlace anterior podrá acceder a información adicional en línea.

Spanish

Ytterligare information finns online genom att använda länken ovan.

Swedish

İnternet üzerinden daha fazla bilgi edinmek için yukarıdaki bağlantıyı kullanabilirsiniz.

Turkish

.هناك معلومات إضافية متاحة على الإنترنت باستخدام الرابط أعلاه

Arabic,Standard, Secondary

Informazio osagarria eskuragarri dago goiko estekaren bidez.

Basque

Допълнителна информация можете да намерите онлайн, като използвате връзката по-горе.

Bulgarian

Mitjançant l'enllaç anterior podreu accedir a informació addicional en línia.

Catalan

使用上面的連結線上提供額外資訊。

Chinese, Traditional, Secondary

Dodatne informacije možete pronaći na internetu sljedeći vezu iznad.

Croatian

ከላይ የተቀመጠውን አገናኝ(ሊንክ) በመጠቀም መረጃዎች ኦንላይን ያገኛሉ፡፡

Ethiopian

Lisätietoja on saatavissa verkosta käyttämällä yllä olevaa linkkiä.

Finnish

Wubetumi anya nsɛm afoforo aka ho wɔ wɛbsait so denam asɛm a ɛwɔ atifi hɔ a wubemia so so.

Ghana

Πρόσθετες πληροφορίες είναι διαθέσιμες ονλάιν χρησιμοποιώντας το σύνδεσμο παραπάνω.

Greek

.מידע נוסף אפשר לקבל באינטרנט באמצעות הקישור לעיל

Hebrew

További információ elérhető online, a fenti hivatkozás segítségével.

Hungarian

Viðbótarupplýsingar eru fáanlegar á netinu með því að smella á tengilinn hér fyrir ofan.

Icelandic

Plus indicium per superum situm potes invenire.

Latin

മുകളിലുള്ള ലിങ്ക് ഉപയോഗിച്ച് ഓൺലൈനിൽ കൂടുതല് വിവരങ്ങൾ ലഭ്യമാണ്.

Malayalam

Ytterligere informasjon er tilgjengelig på nettet via linken ovenfor.

Norwegian Nyorsk

Dodatkowe informacje są dostępne online pod powyższym odnośnikiem.

Polish

Informações adicionais estão disponíveis online a usar o link acima.

Portuguese, Portugal, Secondary

Informații suplimentare sunt disponibile online, utilizând link-ul de mai sus.

Romanian

Dodatne informacije dostupne su na mreži putem gornjeg linka.

Serbian

Ďalšie informácie sú dostupné online na vyššie uvedenom odkaze.

Slovak

TradeMarkList Gym Wipes、PureGreen 24、Polar

Life Fitness® は登録商標です。

Gym Wipes® は 2XL Corporation の登録商標です。PureGreen 24 は Pure Green の商標です。 Polar®は Polar Electro Inc. の登録商標です。

章 1: 補足情報

1.1: オンライン補足情報へのリンク

本書に記載されている内容に加え、製品情報、マニュアル、FAQ、部品、保証詳細、サポート窓口などについては、以下のQRコードをスキャンしてください。

商業

Life FitnessSymbio Upright Cycles 商業設置情報

https://lfn.fit/SymbioUprightCyclesInstall

ホーム

Life Fitness Symbio Upright Cycles 家庭設置情報

http://lfn.fit/SymbioUprightCyclesHomeInstall

章 2: はじめに

2.1: 安全上の指示

使用前にすべての説明を読んでください。

注意: 本機器に何らかの変更または修正を加えると、製品保証が無効になることがあります。
警告: エクササイズ機器の不適切または過度な使用は、健康上の問題やケガにつながる恐れがあります。Life Fitness 高血圧または心疾患の家族歴、45 歳以上、高コレステロール値、肥満、または過去 1 年間に定期的なエクササイズを行っていないユーザーには特に、エクササイズ プログラムを実行する前に医師による健康診断を受けておくことを強く推奨します。エクササイズ中に立ちくらみやめまい、痛み、息切れを感じた場合は、すぐにエクササイズを中止してください。
警告: 火傷、火災、感電、ケガのリスクを抑えるため、各製品は必ず適切にアースされたコンセントに接続してください。
警告: 心拍数モニタリングシステムは、正確でない場合があります。過度の運動は、大けがや死亡につながる恐れがあります。気分が悪くなったときは、すぐ運動を中止してください。
警告: ストレッチ運動はしないでください。本機にストラップや他の機器を取り付けないでください。
警告: バッテリーはお子様の手の届かない場所に保管してください。

チェスト ストラップには、取り外し可能なバッテリーが入っている場合もあります。

  • 飲みこんだ場合、化学的熱傷や食道穿孔が生じる可能性があり、わずか2時間で重症に陥ったり死亡したりする恐れがあります。
  • お子様がバッテリーを飲み込んだ疑いがある場合は、直ちに近くの中毒事故管理センターに連絡し、迅速に専門的なアドバイスを受けてください。
  • デバイスを調べ、バッテリー部品が正しく取り付けられていることを確認します。 例: ネジや他の機器留め具が締められているか確認。部品がしっかり取り付けられていない場合は使用しないでください。
  • 使用済みのボタンバッテリーは、すぐに安全に廃棄してください。バッテリー上がりもやはり危険です。
  • ボタンバッテリーに関連する危険性、お子様方を安全に保つ方法について周りの方に注意喚起をお願いします。
警告: バイクの最も幅の広い部分と、両側の他の物体の間に 16 インチ / 41 cm の距離を取ってください。バイクの前部または後部と他の物体との間に、少なくとも 0.9 m / 3 フィートの距離を確保してください。また機器の使用のために人が接近する側には 0.6 m / 2 フィートの距離を確保してください。
警告: This product can expose you to chemicals including 1,3-butadiene, which is known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.
警告: 使用しないときは、装置をロックしてください。
危険: 感電や可動部品による怪我の危険性を軽減させるため、製品の清掃またはメンテナンス作業を行う場合は、必ず作業前に電源プラグをコンセントから抜いてください。
  • Life Fitness は、ブランドで提供される製品の製造過程で使用される部品が Life Fitness ラテックスフリーで提供されることを保証しません。上記製品のユーザーは、誤ってラテックスアレルギー反応につながるような接触をしないために必要なすべての注意をはらう必要があります。
  • 製品の電源コードや電気プラグが損傷している場合、または製品が落下したり損傷したり、一部でも水没したりした場合は、絶対に作動させないでください。カスタマーサポートサービスまでご連絡ください。
  • 本製品は、ユーザーが壁コンセントに電源コードプラグを挿入できる位置に配置してください。電源コードにもつれや捻じれがなく、他の機器や物の下敷きになっていないことを確認してください。
  • 電源コードが損傷している場合は、危険を避けるため、メーカーか正規サービス代理店、または同等の資格を有する担当者が交換作業を行う必要があります。
  • 本装置を適切に操作するため、必ずコンソールの指示に従ってください。
  • この機器は、安全に対して責任を負う人による監督の下で使用する場合、あるいは機器使用に関する指示が与えられている場合を除き、肉体的、感覚的、または精神的能力に制限のある方、あるいは経験または知識が乏しい方 (お子様を含む) が使用することを想定して設計されていません。
  • 本製品を屋外、水泳プールの近く、または湿度の高い場所で使用しないでください。
  • 通気孔を塞いだ状態で、製品を決して作動させないでください。埃や髪の毛などの異物で通気孔が塞がれている場合は、取り除いてください。
  • 製品の開口部には決して異物を挿入しないでください。異物が内部に落ちた場合は電源を切り、電源コードを外してから注意して取り除いてください。異物に手が届かない場合は、カスタマーサポートサービスまでご連絡ください。
  • アクセサリートレイやホルダー以外の場所には決して液体を直接置かないでください。ふたの付いた容器を使用するようお勧めします。
  • 本製品は裸足で使用しないでください。必ず靴を履いてください。靴は底がゴム製かすべりにくいものを着用してください。ヒールのある靴や底が皮製のもの、クリートやスパイクの付いた靴は使用しないでください。靴底に石が入り込んでいないことを確認してください。
  • ゆったりとした服や靴ひも、タオルなどは、機器の可動部分に近づけないでください。
  • 操作中は装置の内部や下に手を入れたり、装置を横に傾けたりしないでください。
  • 本機はお子様の使用を想定していません。本マシンには 14 歳未満のお子様を近づけないよう十分にご注意ください。
  • トレーニング中、他の人がユーザーまたは機器の動きを妨げないようにしてください。
  • ユニットの電源プラグを挿入して使用する前に、LCD コンソールの温度が「正常になる」まで 1 時間ほど待ってください。
  • 使用しないときは、Life Fitness 製品のプラグを抜くことを推奨します。使用していないときや部品の交換時には、電気コンセントから抜いておいてください。
  • 本製品は、本説明書に記載されている用途以外では絶対に使用しないでください。アタッチメントはメーカーが推奨した製品以外は使用しないでください。
  • 自立型機器は、平らかつ安定した水平のベースに設置してください。
  • プラスチック製カバーの上に立ったり座ったりしないでください。
  • バイクに乗り降りする際は、十分注意してください。さらに安定性が必要な場合は固定ハンドルバーを使用してください。
  • ワークアウト開始前に、各製品に関する全ての警告をお読みください。
  • 警告が存在しないか破損している場合は、すぐにカスタマーサポートサービスに連絡し、交換用の警告ラベルをご請求ください。警告ラベルは、全ての製品に同梱されており、製品が使用される前に張り付ける必要があります。Life Fitness は警告ラベルの損失または損傷に責任を負いません。

2.2: Consignes de Sécurité

Veuillez lire toutes les instructions avant usage.

注意: Toute modification apportée à cet équipement pourrait en annuler la garantie.
警告: Des problèmes de santé peuvent survenir en cas d’une utilisation incorrecte ou excessive de l'équipement. Life Fitness Recommande VIVEMENT aux utilisateurs de passer un examen médical complet avant d'entamer un programme d'entraînement, et tout particulièrement dans les cas suivants : antécédents familiaux d'hypertension (pression sanguine trop élevée) ou de pathologies cardiaques, utilisateurs de 45 ans ou plus, tabagisme, hypercholestérolémie (taux de cholestérol sanguin trop élevé), obésité, absence d'exercice physique depuis un an ou plus. Si, pendant l'usage de l'appareil, l'utilisateur éprouve un malaise, des vertiges, des douleurs ou des difficultés à respirer, il doit s'arrêter immédiatement.
警告: Pour réduire les risques de brûlures, d’incendies, de décharges électriques ou de blessures, il est essentiel de brancher chaque appareil sur une prise électrique correctement mise à la terre.
警告: Les systèmes de surveillance de la fréquence cardiaque peuvent être inexacts. Un exercice trop intensif peut entraîner des blessures graves, voire mortelles. En cas de malaise, interrompez immédiatement la séance d’entraînement.
警告: Ne pas utiliser pour des étirements et ne pas y attacher des sangles ou autres dispositifs.
警告: Tenir les piles hors de portée des enfants.

Certaines sangles de poitrine peuvent contenir une pile jetable.

  • L’ingestion de la pile peut provoquer des blessures graves voire la mort en moins de 2 heures en raison du risque de brûlures chimiques et de perforation de l’œsophage.
  • Si vous pensez que votre enfant a avalé une pile, contactez immédiatement le centre anti-poison local pour obtenir des conseils spécifiques.
  • Contrôlez l'appareil et assurez-vous que le compartiment pour pile est bien fermé, par exemple que la vis ou toute autre fixation mécanique est bien serrée. Ne pas utiliser le produit si le compartiment n'est pas bien fermé.
  • Éliminer les piles bouton immédiatement et de manière sûre. Les piles bouton sont une source de danger.
  • Informez les tiers des risques associés aux piles bouton et de la manière dont ils doivent agir pour protéger leurs enfants.
警告: Laissez une distance de 41 cm (16 po) entre la partie la plus large du vélo et les objets se trouvant de part et d’autre. Laissez un dégagement d’au moins 90 cm (3 pieds) entre l’avant ou l’arrière du vélo et les objets alentour, et d’au moins 60 cm (2 pieds) dans la direction qui permet d’accéder à l’appareil.
危険: Pour réduire les risques de chocs électriques ou de blessures en raison des pièces mobiles, débranchez toujours les produits avant de les nettoyer ou de procéder aux tâches d’entretien.
  • Life Fitness ne garantit pas que les composants utilisés dans la fabrication des produits proposés dans la bande Life Fitness sont exempts de latex. Les utilisateurs de ces produits doivent prendre toutes les précautions nécessaires pour éviter un contact accidentel qui pourrait entraîner une réaction indésirable au latex.
  • Ne faites jamais fonctionner le produit dont la fiche ou le cordon d’alimentation sont altérés ni aucun appareil qui serait tombé, aurait été endommagé ou même partiellement plongé dans l’eau. Contactez le service à la clientèle.
  • Placez l’appareil de façon à ce que l’utilisateur ait accès à la fiche du cordon d’alimentation. Assurez-vous que le cordon d’alimentation n’est pas noué ou tordu et qu’il n’est pas coincé sous un autre appareil ou sous tout autre objet.
  • Si le cordon d’alimentation électrique est endommagé, il doit être remplacé par le fabricant, par un réparateur agréé ou par une personne qualifiée afin d’éviter tout danger.
  • Pour un fonctionnement correct, suivez toujours les instructions de la console.
  • Cet appareil n’est pas destiné à être utilisé par des personnes ou des enfants présentant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, sauf en cas de supervision ou d’instructions relatives à son utilisation par une personne responsable de leur sécurité.
  • N’utilisez pas ce produit à l’extérieur, près d’une piscine ou dans des endroits très humides.
  • N’utilisez jamais le produit avec les ouvertures d’air bloquées. Maintenez les bouches d’aération exemptes de peluches, de cheveux ou de toute autre obstruction.
  • N’introduisez jamais d’objet dans les ouvertures de cet appareil. Si un objet tombe dans l’appareil, mettez ce dernier hors tension, débranchez le cordon d’alimentation et récupérez l’objet avec précaution. Si vous ne pouvez pas l’atteindre, contactez le service d’assistance à la clientèle.
  • Ne placez jamais de liquides d’aucune sorte directement sur l’appareil, sauf si vous disposez d’un support ou d’un plateau pour accessoires. Nous vous recommandons de n’utiliser que des récipients pourvus d’un couvercle.
  • N’utilisez pas ces produits avec les pieds nus. Portez toujours des chaussures. Portez des chaussures à semelles en caoutchouc ou antidérapantes. N’utilisez pas de chaussures à talon, à semelle en cuir, à crampons ou à pointes. Assurez-vous qu’aucun caillou ne s’est incrusté dans les semelles.
  • Éloignez les vêtements amples, les lacets de chaussure et les serviettes des parties mobiles de l’appareil.
  • Ne placez pas les mains à l’intérieur ou sous l’appareil. Ne le faites pas basculer sur le côté durant son fonctionnement.
  • Cet équipement n’est pas destiné à être utilisé par les enfants. Tenez les enfants âgés de moins de 14 ans à l’écart de la machine.
  • Ne laissez aucune personne gêner l’utilisateur ou le fonctionnement de l’appareil pendant l’exercice.
  • Laissez les consoles LCD s’adapter à la température ambiante pendant une heure avant de brancher l’appareil et de l’utiliser.
  • Life Fitness recommande de débrancher le produit quand il n’est pas utilisé. Débranchez-le systématiquement après son utilisation et avant l’ajout et le retrait de pièces.
  • Utilisez cet équipement uniquement aux fins auxquelles il est destiné et de la manière décrite dans le présent manuel. N’utilisez pas d’accessoires non recommandés par le fabricant.
  • Les équipements autonomes doivent être placés sur une base plane, stable et horizontale.
  • Ne vous mettez pas debout ni assis sur les caches en plastique.
  • Montez et descendez avec précaution du vélo. Utilisez les poignées fixes lorsque vous avez besoin de renforcer votre équilibre.
  • Lisez les avertissements sur chaque produit avant de commencer à vous entraîner.
  • Si certaines étiquettes d’avertissement sont manquantes ou endommagées, contactez immédiatement le service d’assistance à la clientèle. Nous vous en fournirons de nouvelles. Les étiquettes d’avertissement sont expédiées avec les appareils et doivent être installées avant utilisation de ces derniers. Life Fitness n’est pas responsable des étiquettes manquantes ou endommagées.

2.3: アップライト サイクルを安定させる方法

サイクルを設定する前に説明書全体をお読みください。「重要な安全関連情報」の全項目に従い、サイクルを使用場所に移動します。サイクルに乗る方の側面と他の物体との間に、少なくとも60 cm (2 フィート) の距離を確保してください。また、サイクルの前部または後部と他の物体との間に、少なくとも100 cm (3 フィート) の距離を確保してください。

本機を設置したら、安定性を確認するために全体を左右に揺らしてみてください。がたつきが少しでもある場合は、本機を水平にする必要があります。どの脚が完全に床についていないかを確認してください。M17 オープンエンドレンチを使用して、ジャムナットを緩めてレッグレベラーを回して低くします。サイクルが安定しているかどうかを確認し、全く揺れなくなるまで繰り返し調整してください。ジャムナットを安定化バーに締め付けて、調整をロックします。

項目 説明 数量
1 ジャムナット 4
2 レッグレベラー 4

2.4: 電源要件

警告: 電源コードは、付属品のみをご使用ください。2 芯コンセントに接続するために改造したりしないでください。この製品は、正規の定格 3 芯コンセントに接続する必要があります。
Symbioアップライト・ライフサイクル・モデル：EVC
供給電圧 周波数 入力電流
100 - 240 VAC 50 - 60 Hz 2.0 A
コンセント電圧 業務用ユニットのコンセントとブレーカー (A) 消費者 / 家庭用ユニットのコンセントとブレーカー (A)
120 VAC 20 (1つのブレーカーにつきバイクは6台まで) 15 (1つのブレーカーにつきバイクは4台まで)
230 VAC 12 (1つのブレーカーにつきバイクは6台まで) 12 (1つのブレーカーにつきバイクは4台まで)
Symbioアップライト・スイッチサイクル・モデル：EVCH
供給電圧 周波数 入力電流
100 - 240 VAC 50 - 60 Hz 3.5 A
コンセント電圧 業務用ユニットのコンセントとブレーカー (A) 消費者 / 家庭用ユニットのコンセントとブレーカー (A)
120 VAC 20 (1つのブレーカーにつきバイクは4台まで) 15 (1つのブレーカーにつきバイクは3台まで)
230 VAC 12 (1つのブレーカーにつきバイクは4台まで) 12 (1つのブレーカーにつきバイクは3台まで)
注記: 本製品に付属の電源プラグは改造しないでください。電源プラグが使用するコンセントに合わない場合は、資格を持つ電気技師に適切なコンセントの取り付けを依頼してください。
注記: 電源コードが、本体にきちんと接続されていることを確認してください。接続がゆるんでいると、本体に電気が供給されない場合があります。

章 3: 製品概要

3.1: 製品特徴

項目 説明 数量
1 コンソール 1
2 アクセサリトレイとQi® ワイヤレス誘導充電器 1
3 ホイール 2
4 レッグレベラー 4
5 シート調整レバー 1
6 接触型心拍数センサー（上2つ / 下2つ） 4
7 カップホルダー 1
8 サム スイッチ 2
9 アクティビティゾーン 1
10 ペダルロック （ホームSwitchCycle専用） 1

3.2: 製品バージョン

Symbio™ Upright SwitchCycle

(固定ドライブ)

ペダルは自然に減速するまで、またはユーザーが抵抗力を与えて減速させるまで回転し続けます。

Symbio™ Home Upright SwitchCycle

(固定ドライブ)

ペダルは自然に減速するまで、またはユーザーが抵抗力を与えて減速させるまで回転し続けます。

注記: ホームバージョンには、クランクアームの回転をロックするペダルロックが搭載されています。

Symbio™ Upright Lifecycle®およびSymbio™ Home Upright Lifecycle®

(惰性駆動)

ユーザーがペダルを踏むのをやめるとペダルは動きを止めます。惰行運転の能力があります。

3.3: ペダルロック - ホームSwitchCycle専用

Symbio Home SwitchCycleには、使用していない時にクランクアームの回転をロックするペダルロックが標準装備されています。ペダルロックは、主にチャイルドロック装置として機能します。

3.4: ペダルロックを外すには - Home SwitchCycle専用

  1. 鍵(ペダルロックブラケットの前面に貼付)を使用して、ペダルロックブラケットからパッドロックを外します。
  2. ペダルロックブラケットをペダルロックマウント溶接部からスライドして取り外します。
  3. 鍵を使用してパッドロックをペダルロックブラケットに再度取り付けます。
    注記: 鍵はお子様の届かない場所に保管して、今後の使用のため安全に保管してください。
    項目 説明 数量
    1 鍵 1
    2 パッドロック 1
    3 ペダルロックブラケット 1
    4 ペダルロックマウント溶接部 1
    5 背面スタビライザ
  4. ワークアウトの邪魔にならないよう、ペダルロックブラケットを背面スタビライザの下部にスライドさせます。ペダルロックブラケットは、取り付け状況に応じて2つの方法で位置を調整できます。
    オプション 1
    オプション 2
    項目 説明 数量
    1 鍵 1
    2 パッドロック 1
    3 ペダルロックブラケット 1
    4 ペダルロックマウント溶接部 1
    5 背面スタビライザ
  5. SwitchCycleが使用できるようになりました。

3.5: ペダルロックの操作方法 - ホームSwitchCycle専用

  1. スライドペダルロックブラケットを背面スタビライザの下部からスライドさせて外します。
  2. 事前保存キーを使用して、ペダルロックブラケットからパッドロックを外します。
  3. スライドペダルロックブラケットをペダルロックマウント溶接部に挿入します。
  4. 再度、パッドロックをペダルロックブラケットに取り付けます。
    注記: 鍵はお子様の届かない場所に保管して、今後の使用のため安全に保管してください。
  5. これでクランクアームがロックされました。
    項目 説明 数量
    1 ペダルロックブラケット 1
    2 背面スタビライザ 1
    3 パッドロック 1
    4 鍵 1
    5 ペダルロックマウント溶接部 1

3.6: 接続

サイクルの前面には、以下の接続ソケットが配置されています。

項目 説明
1 IR の接続
2 CAT5e ネットワーク / イーサネット
3 同軸ケーブルの接続
4 HDMI の接続
5 電源入力

3.7: Qi® ワイヤレス誘導充電器

使用方法：
  1. 充電マークの付いたラバー製のワイヤレス充電ステーションにデバイスを置きます。
    項目 説明 数量
    1 青のインジケーターランプ 1
    2 ワイヤレス充電ステーション 1
    3 携帯電話 1
  2. デバイスが Qi ワイヤレス充電に対応している場合、青色のインジケータが青色に点灯し、デバイスが充電中であることがお使いのモバイルフォンに通知されます。
注記: Qi ワイヤレス充電器の仕様については、製品仕様を参照してください。
注記: トラブルシューティングの情報については、トラブルシューティング - ワイヤレス充電器を参照してください。

免責事項と注意事項：

  • Android デバイスと Apple デバイスの双方と、それぞれの急速充電パワープロファイルに対応しています。
  • ワイヤレス充電器はモバイルフォンの充電専用に設計されています。AirPod やスマートウォッチなど、その他の機器の充電は保証されていません。
  • モバイルフォンとワイヤレス充電器の間に、金属物やマグネットなどの導電性物質がある場合、ワイヤレス充電器の上にモバイルフォンを置かないでください。モバイルフォンが正常に充電できなかったり、過熱したり、モバイルフォンやカードが損傷したりする場合があります。
  • モバイルフォンの裏側とモバイルフォンのカバーの間に、クレジットカードや無線自動識別 (RFID) カード (交通カードやキーカードなど) を入れたままモバイルフォンをワイヤレス充電器の上に置かないようにしてください。
  • クレジットカードや RFID カード (交通カードやキーカードなど) は、充電エリアに近づけないようにしてください。
  • モバイルフォンのケースにクレジットカードや RFID ベースのカードが入っている場合は、ワイヤレス充電器を使用する前にケースを取り外しておいてください。
  • モバイルフォンのワイヤレス充電コイルの位置により、モバイルフォンが正しく充電できない場合があります。充電インジケーターのランプが点灯するまで、および/またはモバイルフォンが充電中であることをインジケータが示すまで、モバイルフォンの位置を調整してください。
  • モバイルフォンに厚みのあるケースを装着していると、ワイヤレス充電がきちんと動作しない場合があります。厚みのあるケースの場合、ワイヤレス充電器の上にモバイルフォンを置く前にケースを取り外してください。
  • ワイヤレス充電中にモバイルフォンに充電器を接続をすると、ワイヤレス充電機能は利用できなくなります。
  • ヘッドセットを接続してモバイルフォンを使用する場合、モバイルフォンは横向きに置いてください。モバイルフォンを縦向きに置くと、充電コイルが充電位置からずれてしまう場合があります。
  • モバイルフォンにワイヤレス充電ケースを装着して使用している場合、ケースを充電パッドの上に絶対に置かないでください。これにより、充電パッドおよび/またはケースが過熱し、火災やけがなどのリスクの原因となる場合があります。
  • ワイヤレス充電器には電源スイッチがありません。

3.8: スマート ライティングの調整方法

ベースにはオン/オフ、3つの明るさと16色から色を調整できる照明が装備されています。
  1. Attract Screen から 言語 アイコンを選択して、 言語の選択 画面にアクセスします。
  2. 言語選択画面の下部を: 左下、右下、左下、右下 の順にタップします。
    注記: 必ず黒い四角の内側をタップするようにしてください！
  3. システムオプションメニューから 設定 ⇒ 管理者 に移動します。
  4. スマート ライティングまでスクロールします。
  5. 有効化ボタンでオン/オフします。
  6. 必要に応じて明るさを調整します。
  7. 16色から好みの色に調整します。

3.9: ハンドルバーの位置を調整する方法

  1. シートに座り、アクセサリ トレイの中のクランプを引き上げてください。
    項目 説明 数量
    1 クランプ 1
  2. ハンドルバー アセンブリをスライドさせて、正しい位置に調整します。
    コンソールはハンドルバー位置番号を表示します。ログインしているユーザーに対しては、前回および推奨される位置番号が表示されます。
    ハンドルバーの位置
    ハンドルバーの位置、以前
    ハンドルバーの位置、推奨
  3. クランプを押し下げて正しい位置にロックします。

3.10: シートの位置を調整する方法

バイクを使用するエクササイズでは、シートの調整が極めて重要です。シートが近すぎると余分な力が膝と大腿四頭筋にかかります。シートが遠すぎると足を伸ばす動作によって足、足首、臀部や膝が炎症を起こす可能性があります。
  1. シートに座り、それぞれの足の母指球をペダルに乗せます。
    注記: 最適な位置に座っていれば、膝がロックされたり、シートの上で座りなおしたり、無理に臀部を伸ばしたりすることなく、完全にペダルをひとこぎすることができます。脚を最大限に伸ばした位置では、膝がわずかに曲がらなければなりません。
  2. シートを低くするときは、シート前の下にあるバネ式の調整ハンドルを持ち上げます。
    注意: バイクを漕いでいる途中やシートに座っている状態でシートを調整しないでください。ワークアウトが妨げられたり、傷害の原因となります。
    項目 説明 数量
    1 シート調整ハンドル 1
  3. ハンドルとシート前側を片手で握って押さえ、もう一方の手でシートの後方をつかみます。
  4. ハンドルとシートを下にスライドさせて、正しいポジションに調整します。位置を固定するにはハンドルを離します。
    コンソールはシート位置番号を表示します。ログインしているユーザーに対しては、前回および推奨される位置番号が表示されます。
    シート位置
    シート位置、前回
    シート位置、推奨
  5. シートを上下にわずかにスライドさせてみて、所定の位置にロックされていることを確認します。
  6. シートの距離をチェックし、必要な場合は再調整してください。
  7. シートを高くする場合は、シートをつかんで適切な位置まで上向けにスライドさせてください。シートを高くする際は、調整ハンドルを持ち上げる必要はありません。

3.11: ペダル ストラップの調整方法

バイクのペダル ストラップは、ワークアウト中に靴をペダルに固定するために使用します。ストラップは、快適にフィットし、ペダルを漕ぐ回転運動中に靴がすべらない程度に締めます。ワークアウトを始める前に、ストラップの締め具合を確認し、調整してください。

Symbio™アップライト・ライフサイクル®

片手でストラップのラッチを押し上げ、波状のストラップを緩めます。もう一方の手で、ストラップのラッチの下から波状ストラップを引き出します。片足をペダルに乗せます。波状のストラップを足の周りに巻きつけて足に合う位置を確認します。ストラップのラッチを押し上げ、ストラップラッチに波状ストラップを通して適切な位置までスライドさせます。ストラップのラッチを離し、この位置で固定します。

項目 説明
1 ストラップのラッチ
2 ストラップ
3 ペダル
Symbio™アップライト・スイッチサイクル
注記: ペダルの反対側は、クリートが付いたサイクリング シューズのために使用されます。

片手でストラップのバックルを押し上げ、ストラップを緩めます。片足をペダルに乗せます。ストラップを上に引いて締めます。

片手でストラップのバックルを押し上げ、ストラップを緩めて足を外します。

項目 説明
1 ストラップ バックル
2 ストラップ
3 ペダル

章 4: 組立

4.1: オンライン補足情報へのリンク

本書に記載されている内容に加え、製品情報、マニュアル、FAQ、部品、保証詳細、サポート窓口などについては、以下のQRコードをスキャンしてください。

商業

Life FitnessSymbio Upright Cycles 商業設置情報

https://lfn.fit/SymbioUprightCyclesInstall

ホーム

Life Fitness Symbio Upright Cycles 家庭設置情報

http://lfn.fit/SymbioUprightCyclesHomeInstall

4.2: 金具部品

項目 説明 数量
1 グロメット 2
2 ネジ：M4.2 x 13、PAN、PHL、ST、ZN、自主練習 2
3 ネジ：M4.2 x 0.7 6G6G x 19、DIN、PHL、PAN、AB、ST、ZB 2
4 ネジ：M5 x 0.8 x 14、PHL、PAN、MS、ST、BZ 12
5 ネジ：M6 x 1-6G6H x 14、DIN、HEX、BUT、L、ST、ZB 8
6 ネジ：M8 x 1.25 6G6G x 16、DIN、HEX、BUT、L、CS、ST 4
7 電源コードブラケット 1

4.3: 必要なツール

  • 4 mm 六角レンチ
  • 5 mm 六角レンチ
  • 17 mm オープンエンドレンチ
  • #2 プラスドライバー
  • トルクドライバー
  • トルクレンチ
注記: ネジの取付にインパクトドライバーを使用しないでください。

4.4: 組立手順

この作業は2名で行うことを推奨します。

先端: 本体を組み立てる前に全ての指示を熟読し、理解してください。すべてのアイテムを入念にチェックしてください。損傷がある場合、本取扱説明書の「カスタマーサービス」セクションを参照して、部品の返品、交換、または再注文の手続きを適宜行ってください。

4.4.1: コンソールをコンソール溶接部に取り付ける

  1. クランプを引き上げて、レール アセンブリを前方いっぱいにスライドさせてください。
    項目 説明 数量
    1 クランプ 1
    2 レール アセンブリ 1
  2. クランプを押し下げて、レール アセンブリを正しい位置にロックします。
  3. コンソール溶接部にケーブルを正しく通します。ベース通信およびベース電源ケーブルを、コンソール溶接部の上にあるリア アクセスに通します。残りのケーブルを、コンソール溶接部の上にあるフロント アクセスに通します。
    注記: アース ケーブルとトレイ ケーブルは、コンソール溶接部全体には通しません

    項目 説明 数量
    1 コンソールの溶接部 1
    2 レール アセンブリ 1
    3

    ベース コモン

    ベース電力

    		 2
    4

    電源

    同軸

    IR

    イーサネット

    		 4
    5 アース ケーブル 1
    6 トレイ ケーブル 1

  4. 4mm六角レンチを使って、コンソール溶接部をレール アセンブリに固定するネジを上部と下部から取り付けて締めます。
    項目 説明 数量
    1 ネジ：M6 x 1-6G6H x 14、DIN、HEX、BUT、L、ST、ZB 4

    金具を手締めします。

  5. 5mm六角レンチを使って、コンソール溶接部をレール アセンブリに固定するネジを前部から取り付けて締めます。
    項目 説明 数量
    1 ネジ：M8 x 1.25 6G6G x 16、DIN、HEX、BUT、L、CS、ST 2

    金具を5.3 Nm (3.9 フィートポンド)のトルクで締め付けます。

  6. M6ネジを5.3 Nm (3.9 フィートポンド) のトルクで締め付けます。

4.4.2: アクセサリ トレイとハンドルバー アセンブリの取り付け

  1. クランプを引き上げて、レール アセンブリを手前いっぱいまで寄せます。
    項目 説明 数量
    1 クランプ 1
    2 レール アセンブリ 1
  2. クランプがトレイの穴を通るように、アクセサリ トレイとハンドルバー アセンブリを揃えます。アクセサリ トレイとハンドルバー アセンブリをレール アセンブリ上に配置します。
    注記: アクセサリ トレイとハンドルバー アセンブリを配置する際に、ケーブルを挟まないようにご注意ください。
    項目 説明 数量
    1 アクセサリ トレイとハンドルバー アセンブリ 1
    2 クランプ 1
  3. クランプを押し下げて、レール アセンブリを正しい位置にロックします。
  4. 5mm六角レンチを使って、アクセサリトレイとハンドルバー アセンブリをレール アセンブリに固定するネジを後部から取り付けて締めます。
    項目 説明 数量
    1 ネジ：M8 x 1.25 6G6G x 16、DIN、HEX、BUT、L、CS、ST 2

    金具を手締めします。

  5. 4mm六角レンチを使って、アクセサリ トレイとハンドルバー アセンブリをレール アセンブリに固定するネジを底部から取り付けて締めます。
    項目 説明 数量
    1 ネジ：M6 x 1-6G6H x 14、DIN、HEX、BUT、L、ST、ZB 4

    金具を手締めします。

  6. ステップ4と5から、金具を5.3 Nm (3.9 フィートポンド)のトルクで締め付けます。
  7. プラスドライバーを使用して、アクセサリ トレイをハンドルバー アセンブリに取り付けるネジを底部から取り付けて締めます。
    項目 説明 数量
    1 ネジ：M5 x 0.8 x 14、PHL、PAN、MS、ST、BZ 2

    金具を1.5 Nm / 1.1 フィートポンドのトルクで締め付けます。

  8. アクセサリ トレイとハンドルバー アセンブリからのトレイ ケーブルを、コンソール溶接部に通したトレイ ケーブルに接続します。
    注記: 必要に応じてケーブルタイを切断してください。
    項目 説明 数量
    1 トレイ ケーブル - アクセサリ トレイ 1
    2 トレイ ケーブル - コンソール溶接部 1
    3 ケーブルタイ 1

4.4.3: コンソールの取り付け

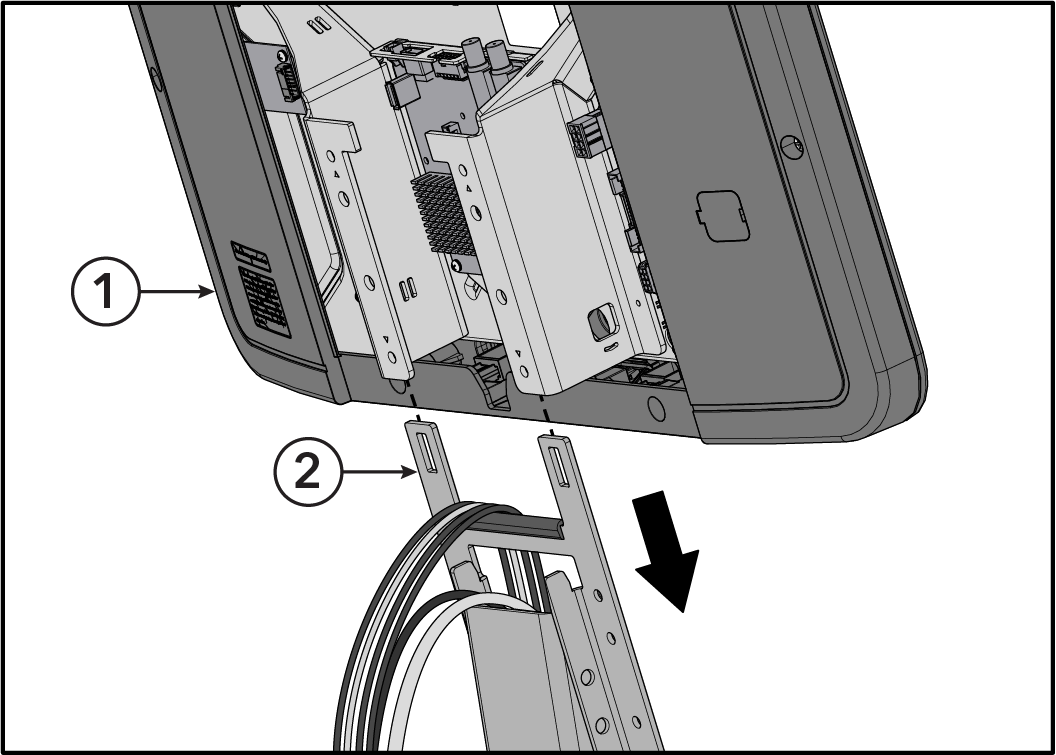

  1. コンソール溶接部上のタブへコンソールをスライドさせます
    注記: ケーブルを抑えながら、コンソールを正しい位置にスライドさせてください。
    項目 説明 数量
    1 コンソール 1
    2 コンソールの溶接部 1
  2. プラスドライバーを使用して、コンソールをコンソール溶接部に固定するネジを取り付けて締めます。アース ケーブルをネジ穴の上に置き、プラスドライバーを使ってアース ケーブルを固定するアース ケーブル ネジをコンソールに取り付けて締めます。
    注記: コンソール溶接部に示される三角形は、ネジの取付位置を示しています。
    項目 説明 数量
    1 アース ケーブル 1
    2 コンソール 1
    3 ネジ：M5 x 0.8 x 14、PHL、PAN、MS、ST、BZ 4
    4 アース ケーブル ネジ（上に示すネジと同じ） （上に含まれる）

    金具を手締めします。

  3. 金具を3 Nm (2.2 フィートポンド)のトルクで締め付けます。

4.4.4: コンソール ケーブル接続のベース

項目 説明
1 イーサネット
2 HDMI
3 IR
4 ワイヤレス充電器
5 同軸
6 電源
7 アクティビティゾーン / Lifepulse / ハンドルバー
8 ベースコモン
9 CSAFE
注記: 以下に示すエリアの余分なケーブルを束ねてください。

4.4.5: 下部フロントカバーの取り外し

  1. プラスドライバーを使用して、下部フロントカバーをフレームに固定するネジを取り外します。
    項目 説明 数量
    1 下部フロントカバー 1
    2 フレーム 1
    3 ネジ：M4 X 0.70-6G6G X 16、PHL、PAN、MS、ST 1

4.4.6: 電源コードとその他のケーブルを接続する

  1. 電源コードを電源入力部に接続します。
    項目 説明 数量
    1 IR の接続 1
    2 CAT5e ネットワーク / イーサネット 1
    3 同軸ケーブルの接続 1
    4 HDMI の接続 1
    5 電源入力 1
  2. 必要に応じて他のケーブルを接続します。

4.4.7: 電源コードブラケットを設置

  1. 電源コードブラケットを電源コードの下にスライドさせてフレームの穴と位置を合わせます。
    注記: 電源コードプラグをソケットに接続する際は、必ず最後まで差し込んでください。
    注記: 電源コードプラグブラケットは、必ず電源コードプラグに接触しているようにしてください
    項目 説明 数量
    1 電源コードブラケット 1
    2 フレームの穴 2
    3 電源コードプラグ 1
  2. プラスドライバーを使用して、電源コードをフレームに固定しているフレーム用ブラケットを固定しているネジを取り付けます。
    項目 説明 数量
    1 電源コードブラケット 1
    2 フレーム 1
    3 ネジ：M4.2 x 13、PAN、PHL、ST、ZN、自主練習 2

    金具を手締めします。

4.4.8: 下部フロントカバーを取り付ける

  1. プラスドライバーを使用して、フロントカバーをフレームに固定するネジを取り付けて締めます。
    項目 説明 数量
    1 下部フロントカバー 1
    2 フレーム 1
    3 ネジ：M4 X 0.70-6G6G X 16、PHL、PAN、MS、ST 1

    金具を1.5 Nm (1.1 フィートポンド)のトルクで締め付けます。

4.4.9: リア コンソール カバーの取り付け

  1. リア コンソール カバー上のティナーマン クリップをコンソールの溶接部にある穴に留めてください。
    項目 説明 数量
    1 リア コンソール カバー 1
    2 コンソールの溶接部 1
  2. プラス ドライバーを使用して、リア コンソール カバーをコンソールの溶接部に固定するねじを取り付けてください。
    項目 説明 数量
    1 リア コンソール カバー 1
    2 ネジ：M5 x 0.8 x 14、PHL、PAN、MS、ST、BZ 2

    金具を1.5 Nm (1.1 フィートポンド)のトルクで締め付けます。

4.4.10: 下部トレイカバーを取り付ける

  1. コンソールリヤカバーの底にある穴にグロメットを押し込みます。
    項目 説明 数量
    1 コンソールリヤカバー 1
    2 グロメット 2
  2. プラスドライバーを使用して、下部トレイカバーをアクセサリトレイに固定するネジを取り付けて緩く締めます。
    項目 説明 数量
    1 下部トレイカバー 1
    2 アクセサリトレイ 1
    3 ネジ：M5 x 0.8 x 14、PHL、PAN、MS、ST、BZ 4

    金具を手締めします。

  3. プラスドライバーを使用して、下部トレイカバーをコンソールリヤカバーに固定するネジを取り付けて緩く締めます。
    項目 説明 数量
    1 下部トレイカバー 1
    2 コンソールリヤカバー 1
    3 ネジ：M4.2 x 0.7 6G6G x 19、DIN、PHL、PAN、AB、ST、ZB 2

    金具を手締めします。

  4. ステップ2と3から、金具を1.5 Nm (1.1 フィートポンド)のトルクで締め付けます。

4.4.11: 正常に動作するかユニットをテストしてください

注記: フット ペダルを押して装置を始動させてください。

章 5: 仕様

5.1: 製品仕様

用途 頻繁な使用 / 業務用、EN ISO 20957、クラス SA
  • Symbio™ Upright SwitchCycle
  • Symbio™アップライト・ライフサイクル®
家庭用、EN ISO 20957、クラス HA
  • Symbio™ Home Upright Lifecycle®
  • Symbio™ Home Upright SwitchCycle
最大許容使用者体重 181 kg / 400 ポンド
ペダルサイズ Symbio™ Upright SwitchCycle：6.3 インチ x 4.1 インチ / 16 cm x 10.4 cm
Symbio™ Upright Lifecycle®：6.5 インチ x 5.5 インチ / 16.5 cm x 14 cm
駆動タイプ ジェネレータ / ベルト
照明
  • ハンドルバー上のキーパッドとアクティビティ ゾーン
  • クランク リング
  • コンソール背面にあるLife Fitnessのロゴ
  • モノコラム上のLife Fitnessのバグ
照明の色 16 色、3 段階の明るさ
コンソール 対角 61 cm (24 インチ)、AITテクノロジーを採用した1080P HDディスプレイ
ワイヤレス通信 Bluetooth、NFC、AppleおよびSamsung Watchとの互換性、ANT+、RFID、ワイヤレス接続
On-Demand+ 500以上のクラスとコース
ガイダンス コンソールについて学習するためのオンボーディングおよびガイダンス機能
電力要件 電源要件セクションをご覧ください
心拍数監視システム

特許取得済み Lifepulse™ デジタルコンタクト心拍数と Polar® テレメトリー対応の心拍数監視システム

ANT+ および Bluetooth 心拍監視デバイスに対応

チェストストラップの心拍数モニターはホームユニットに付属しています
ワイヤレス充電 Qi ワイヤレス誘導充電：
  • 充電エリア：50mm x 80mm (約 2 インチ x 3 インチ)
  • 充電反応時間：3 秒未満
  • 最大出力：10 W
  • 充電プロトコルの互換性：Qi 急速充電
  物理的な寸法 (コンソールを含む)
長さ 123 cm / 48.3 インチ
幅 61 cm / 24 インチ
高さ 155 cm / 61.2 インチ
重量 79 kg / 174 ポンド

章 6: サービスおよび技術仕様

6.1: 予防メンテナンススケジュール

項目 毎週 毎月 年に 2 回
コンソールオーバーレイ クリーニング   点検
ボトルホルダー/アクセサリートレー クリーニング 点検
コンソールの固定ボルト     点検
金具部品     点検
フレーム/シート ポスト クリーニング   点検
プラスチックカバー クリーニング 点検
Lifepulse センサー クリーニング/点検
レッグレベラー   点検 / 調整
ペダル / ストラップ クリーニング 点検

6.2: 予防保守項目

注記: 本製品を安全にご利用いただくには、破損や摩耗の定期点検が必要となります。不良部品がある場合は、修理あるいは交換するまで本機器を使用しないでください。以下に概要を示すとおり、磨耗しやすい部品には特に注意を払う必要があります。
注記: 本製品を安全にご利用いただくには、破損や摩耗の定期点検が必要となります。不良部品がある場合は、修理あるいは交換するまで本機器を使用しないでください。以下に概要を示すとおり、磨耗しやすい部品には特に注意を払う必要があります。

以下の予防保守項目は、製品の性能を最大限に引き出すためのものです。

  • 涼しく乾燥した場所に製品を設置してください。
  • ディスプレイ コンソールおよびすべての外面を、承認済み洗浄剤または適合した洗浄剤 (適合する承認済み洗浄剤を参照) と超極細繊維の布巾でクリーニングしてください。
  • 長く伸ばした爪はコンソールの表面に損傷を与えたり傷をつけたりする恐れがあります。コンソール上の選択ボタンを押す場合は、指の腹で押してください。
  • ペダルの表面は定期的に清掃してください。
注記: 機器の外表面をクリーニングする場合は、研磨剤を含まないクリーナーと柔らかい綿製の布を使用することを強くお勧めします。どの部分であろうと機器に直接洗剤をつけることは厳禁です。

6.3: 承認された準拠した洗浄剤

信頼性に関わる専門職員によって PureGreen 24 と Gym Wipes の 2 つの推奨洗浄剤が承認されています。これら 2 つの洗浄剤は、機器についたホコリや汚れ、汗などを安全かつ効果的に除去します。PureGreen 24 と Gym Wipes の抗菌力成分は、メチシリン耐性黄色ブドウ球菌 (MRSA) や新型インフルエンザ (H1N1) に効果的な消毒剤です。

PureGreen 24 は、ジムのスタッフが使いやすいスプレータイプです。超極細繊維の布巾にスプレーして使います。一般的な消毒には 2 分以上、カビやウイルス防止には 10 分以上かけて機器を拭いてください。

Gym Wipes は耐久性のあるウェット タイプの大型シートで、ワークアウト開始前と終了後のお手入れに適しています。一般的な消毒の目的で、機器にGym Wipesを少なくとも 2 分間使用してください。

洗浄剤のご注文はカスタマー サポートサービスまでお問い合わせください (1-800-351-3737 または E メール: customersupport@lifefitness.com)。

ディスプレイや外面のクリーニングには、低刺激石鹸または研磨剤の入っていない低刺激洗浄剤もご利用いただけます。必ず柔らかい超極細繊維の布巾を使用してください。洗剤は超極細繊維の布巾に含ませてから使用してください。アンモニア系洗剤や酸性洗剤、研磨剤入りの洗浄剤、ペーパータオルは使用できません。洗浄剤は機器の表面に直接つけないでください。

6.4: Polar®心拍数胸ストラップのトラブルシューティング

心拍測定値に誤差があるか、または心拍がまったく表示されない
考えられる原因 修正処置
ベルトの送信機の電極が十分に湿っていないため、心拍数を正確に読み取れない。 ベルトの送信機の電極を湿らす。
ベルトの送信機の電極が肌に平らに置かれていない。 ベルトの送信機の電極を確実に肌に平らにあてる。
ベルトの送信機を洗浄する必要がある。 ベルトの送信機を低刺激性石鹸と水を使って拭き取ります。
ベルトの送信機が適切に設定されていない。 ベルトの送信機の設定は、最初、受信機から 30.5 cm / 1 フィート以内に設置して行います。受信機はコンソール内にあります。心拍数がコンソールに表示された後で、距離を91.4 cm / 3 フィートに広げます。
チェスト ストラップのバッテリーが劣化している。 チェスト ストラップの交換方法に関するご案内はカスタマーサポートにお問い合わせください。
心拍測定値が異常に高い
考えられる原因 修正処置
電磁干渉：
  • テレビまたはアンテナ
  • 携帯電話
  • コンピュータ
  • 車
  • 大容量電源ライン
  • モーター駆動のエクササイズ器具
 心拍数が正確に読み取られる位置まで、エクササイズ機器を障害の原因と考えられる物から数インチ (3、4 cm) 離すか、原因と考えられる物をエクササイズ機器から数インチ (3、4 cm) 離す。

6.5: Lifepulse™ センサー トラブルシューティング

心拍測定値に誤差があるかまたは心拍表示がない場合は、以下に従ってください。

  • 手がすべらないように乾かします。
  • ハンドルバーに内蔵されているセンサーに手を当てます。
  • センサーをしっかり握ります。
  • センサー周囲に一定の圧力をかけます。

6.6: トラブルシューティング - ワイヤレス充電器

ワイヤレス充電器の前面には、青色 LED のインジケータが配置されています。以下の表にある説明と LED インジケータのステータスをご確認ください。

ステータス 説明 LED インジケータ
起動 コンソールの電源がオンになっています。 オン
スタンバイ 充電器は使用可能な状態です。 オフ
充電 設置されたデバイスへの充電は正常に行われています。 オン
充電完了 デバイスへの充電は完了しました。 オン
充電エラー エラーの可能性：
  1. 充電器のコイルに異物 (RFID カード、マグネット、金属物など) が検出された。
  2. モバイルフォンのカバーに厚みがある。
  3. ワイヤレス充電器の故障。
修正処置：
  1. ワイヤレス充電器から異物を除去する。モバイルフォンを設置し直す。
  2. モバイルフォンからケースを取り外す。ワイヤレス充電器にモバイルフォンを置く。
  3. Life Fitness カスタマー サポート サービスまでご連絡ください。
オフ

6.7: ハウツー

6.7.2: 製品サービスを受ける方法

  1. トラブルの症状を確認し、取扱説明書を読み直してください。製品、機能、ワークアウトに慣れていないことによって問題が起きている場合があります。
  2. 装置の全面、電源の上にあるシリアル番号を見つけてください。シリアル番号をメモします。
  3. http://www.lifefitness.comのカスタマーサポートサービスまでご連絡ください。
