Life Fitness

Life Fitness PowerMill™ Climber

組立説明書

95PS-XX03, 95PS-XX04, 95PS-XX06

1015938-0009 AC

Cover Image

i 本社

  • Columbia Centre III, 9525 Bryn Mawr Avenue, Rosemont, IL 60018 • 米国。
  • 847.288.3300 • ファックス: 847.288.3703
  • サービス部門電話番号: 800.351.3737 (米国・カナダ国内フリーダイヤル)
  • グローバル ウェブサイト: www.lifefitness.com
世界の事業所

南北アメリカ

北米

Life Fitness, LLC

欧州、中東 & アフリカ（EMEA）

ベルギー、オランダ、ルクセンブルク

Life Fitness (Atlantic) B.V.

その他の全EMEA諸国&販売代理店（EMEA*）

Life Fitness (Atlantic) B.V.

ブラジル

Life Fitness Brasil

  • Av. Rebouças, 2315
  • Pinheiros
  • São Paulo, SP 05401-300
  • BRAZIL
  • SAC: 0800 773 8282 オプション 2
  • 電話: +55 (11) 3095 5200 オプション 2
  • E メール: suportebr@lifefitness.com
  • E メール (販売／マーケティングに関するお問い合わせ): vendasbr@lifefitness.com

英国

Life Fitness UK LTD

  • Unit 109ª
  • Lancaster Way Business Park
  • Ely, Cambs, CB6 3NX
  • 電話: 代表 (+44) 1353.666017
  • カスタマー サポート (+44) 1353.665507
  • Eメール (サービスに関するお問い合わせ): uk.support@lifefitness.com
  • Eメール (販売/マーケティングに関するお問い合わせ): life@lifefitness.com

アジア太平洋地域 (AP)

日本

Life Fitness ジャパン株式会社

南米およびカリブ海諸国*

Life Fitness, LLC

ドイツ、オーストリア、スイス

Life Fitness Europe GMBH

  • Neuhofweg 9
  • 85716 Unterschleißheim
  • GERMANY
  • 電話：
  • +49 (0) 89 / 31775166 (ドイツ)
  • +43 (0) 1 / 6157198 (オーストリア)
  • +41 (0) 848 / 000901 (スイス)
  • E メール (サービスに関するお問い合わせ):kundendienst@lifefitness.com
  • E メール (販売／マーケティングに関するお問い合わせ): vertrieb@lifefitness.com

香港

Life Fitness Asia Pacific LTD

  • 26/F, Global Trade Square
  • 21 Wong Chuk Hang Road
  • Wong Chuk Hang
  • 香港
  • 電話: (+852) 25756262
  • ファックス: (+852) 25756894
  • E メール(サービスに関するお問い合わせ): service.hk@lifefitness.com
  • Eメール (販売/マーケティングに関するお問い合わせ): marketing.hk.asia@lifefitness.com



スペイン

Life Fitness IBERIA

その他の全アジア太平洋諸国 / アジア太平洋地域の販売代理店*

Life Fitness Asia Pacific LTD

  • 26/F, Global Trade Square
  • 21 Wong Chuk Hang Road
  • Wong Chuk Hang
  • 香港
  • 電話: (+852) 25756262
  • ファックス: (+852) 25756894
  • Eメール (サービスに関するお問い合わせ): service.ap@lifefitness.com
  • Eメール (販売/マーケティングに関するお問い合わせ): marketing.hk.asia@lifefitness.com

*地域の代理店または販売代理店/販売業者については、www.lifefitness.comもご覧ください

ii ユーザー向けおよびサービス用マニュアルのリンク

https://lfn.fit/KnowledgeBase

https://lfn.fit/PartStore

Additional information is available online using the links above.

English

.تتوفر معلومات إضافية على الإنترنت باستخدام الرابط أعلاه

Arabic, Saudi Arabia, Primary

点击上面的链接可在线获取更多信息。

Chinese, Simplified, Primary

Flere oplysninger er tilgængelige online gennem linket ovenfor.

Danish

Bijkomende informatie is online beschikbaar via bovenstaande link.

Dutch

Vous trouverez plus d'informations en ligne à l'aide du lien ci-dessus.

French

Zusätzliche Informationen finden Sie online über den oben angegebenen Link.

German

Ulteriori informazioni sono disponibili online utilizzando il link sopra riportato.

Italian

追加情報は上記リンクを使用してオンラインで利用可能です。

Japanese

상기 링크를 통해 온라인에서 추가 정보를 볼 수 있습니다.

Korean

Informações adicionais estão disponíveis on-line, através do link acima.

Portuguese, Brazil, Primary

Дополнительная информация доступна в интернете по ссылке, указанной выше.

Russian

Mediante el enlace anterior podrá acceder a información adicional en línea.

Spanish

Ytterligare information finns online genom att använda länken ovan.

Swedish

İnternet üzerinden daha fazla bilgi edinmek için yukarıdaki bağlantıyı kullanabilirsiniz.

Turkish

.هناك معلومات إضافية متاحة على الإنترنت باستخدام الرابط أعلاه

Arabic,Standard, Secondary

Informazio osagarria eskuragarri dago goiko estekaren bidez.

Basque

Допълнителна информация можете да намерите онлайн, като използвате връзката по-горе.

Bulgarian

Mitjançant l'enllaç anterior podreu accedir a informació addicional en línia.

Catalan

使用上面的連結線上提供額外資訊。

Chinese, Traditional, Secondary

Dodatne informacije možete pronaći na internetu sljedeći vezu iznad.

Croatian

ከላይ የተቀመጠውን አገናኝ(ሊንክ) በመጠቀም መረጃዎች ኦንላይን ያገኛሉ፡፡

Ethiopian

Lisätietoja on saatavissa verkosta käyttämällä yllä olevaa linkkiä.

Finnish

Wubetumi anya nsɛm afoforo aka ho wɔ wɛbsait so denam asɛm a ɛwɔ atifi hɔ a wubemia so so.

Ghana

Πρόσθετες πληροφορίες είναι διαθέσιμες ονλάιν χρησιμοποιώντας το σύνδεσμο παραπάνω.

Greek

.מידע נוסף אפשר לקבל באינטרנט באמצעות הקישור לעיל

Hebrew

További információ elérhető online, a fenti hivatkozás segítségével.

Hungarian

Viðbótarupplýsingar eru fáanlegar á netinu með því að smella á tengilinn hér fyrir ofan.

Icelandic

Plus indicium per superum situm potes invenire.

Latin

മുകളിലുള്ള ലിങ്ക് ഉപയോഗിച്ച് ഓൺലൈനിൽ കൂടുതല് വിവരങ്ങൾ ലഭ്യമാണ്.

Malayalam

Ytterligere informasjon er tilgjengelig på nettet via linken ovenfor.

Norwegian Nyorsk

Dodatkowe informacje są dostępne online pod powyższym odnośnikiem.

Polish

Informações adicionais estão disponíveis online a usar o link acima.

Portuguese, Portugal, Secondary

Informații suplimentare sunt disponibile online, utilizând link-ul de mai sus.

Romanian

Dodatne informacije dostupne su na mreži putem gornjeg linka.

Serbian

Ďalšie informácie sú dostupné online na vyššie uvedenom odkaze.

Slovak

章 1: はじめに

1.1: 安全上の指示

使用前にすべての説明を読んでください。

注意: 本機器に何らかの変更または修正を加えると、製品保証が無効になることがあります。
警告: 火傷、火災、感電、ケガのリスクを抑えるため、各製品は必ず適切にアースされたコンセントに接続してください。
警告: 心拍数モニタリングシステムは、正確でない場合があります。過度の運動は、大けがや死亡につながる恐れがあります。気分が悪くなったときは、すぐ運動を中止してください。
警告: 本体の後部には 1 m / 3 フィート、両サイドにはそれぞれ 0.3 m / 1 フィートのスペースを確保し、壁、家具およびその他の製品を始めとする障害物から離して設置してください。
危険: 感電や可動部品による怪我の危険性を軽減させるため、製品の清掃またはメンテナンス作業を行う場合は、必ず作業前に電源プラグをコンセントから抜いてください。
  • Life Fitness は、ブランドで提供される製品の製造過程で使用される部品が Life Fitness ラテックスフリーで提供されることを保証しません。上記製品のユーザーは、誤ってラテックスアレルギー反応につながるような接触をしないために必要なすべての注意をはらう必要があります。
  • 使用しないときは、Life Fitness 製品のプラグを抜くことを推奨します。使用していないときや部品の交換時には、電気コンセントから抜いておいてください。
  • 製品の電源コードや電気プラグが損傷している場合、または製品が落下したり損傷したり、一部でも水没したりした場合は、絶対に作動させないでください。カスタマーサポートサービスまでご連絡ください。
  • 本製品は、ユーザーが壁コンセントに電源コードプラグを挿入できる位置に配置してください。電源コードにもつれや捻じれがなく、他の機器や物の下敷きになっていないことを確認してください。
  • 電源コードが損傷している場合は、危険を避けるため、メーカーか正規サービス代理店、または同等の資格を有する担当者が交換作業を行う必要があります。
  • 本装置を適切に操作するため、必ずコンソールの指示に従ってください。
  • この機器は、安全に対して責任を負う人による監督の下で使用する場合、あるいは機器使用に関する指示が与えられている場合を除き、肉体的、感覚的、または精神的能力に制限のある方、あるいは経験または知識が乏しい方 (お子様を含む) が使用することを想定して設計されていません。
  • 本製品を屋外、水泳プールの近く、または湿度の高い場所で使用しないでください。
  • 通気孔を塞いだ状態で、製品を決して作動させないでください。埃や髪の毛などの異物で通気孔が塞がれている場合は、取り除いてください。
  • 製品の開口部には決して異物を挿入しないでください。異物が内部に落ちた場合は電源を切り、電源コードを外してから注意して取り除いてください。異物に手が届かない場合は、カスタマーサポートサービスまでご連絡ください。
  • アクセサリートレイやホルダー以外の場所には決して液体を直接置かないでください。ふたの付いた容器を使用するようお勧めします。
  • 本製品は裸足で使用しないでください。必ず靴を履いてください。靴は底がゴム製かすべりにくいものを着用してください。ヒールのある靴や底が皮製のもの、クリートやスパイクの付いた靴は使用しないでください。靴底に石が入り込んでいないことを確認してください。
  • 本機はお子様の使用を想定していません。本マシンには 14 歳未満のお子様を近づけないよう十分にご注意ください。
  • ゆったりとした服や靴ひも、タオルなどは、機器の可動部分に近づけないでください。
  • 操作中は装置の内部や下に手を入れたり、装置を横に傾けたりしないでください。
  • トレーニング中、他の人がユーザーまたは機器の動きを妨げないようにしてください。
  • ユニットの電源プラグを挿入して使用する前に、LCD コンソールの温度が「正常になる」まで 1 時間ほど待ってください。
  • 本製品は、本説明書に記載されている用途以外では絶対に使用しないでください。アタッチメントはメーカーが推奨した製品以外は使用しないでください。
  • 電源コードが加熱面に接触しないように注意してください。電源コードをつかんで本機器を引っ張ったり、電源コードをハンドルとして使用したりしないでください。
  • ハンドレールは必要に応じて安定性を強化するものであり、継続的に使用するものではありません。
  • 本体上では、絶対に後ろ向きに歩いたり走ったりしないでください。
  • エアゾールスプレー製品を使用している場所や酸素を供給している場所では本製品を使用しないでください。これらの物質は燃焼や爆発の危険性を高めます。
  • ワークアウト開始前に、各製品に関する全ての警告をお読みください。
  • 警告が存在しないか破損している場合は、すぐにカスタマーサポートサービスに連絡し、交換用の警告ラベルをご請求ください。警告ラベルは、全ての製品に同梱されており、製品が使用される前に張り付ける必要があります。Life Fitness は警告ラベルの損失または損傷に責任を負いません。
  • バイクやクロストレイナー、従来型のパドルステアクライマーなどとは異なり、本製品は電動式のマシンです。階段状のステップがさまざまなスピードで降下し、複数のプレーンが同時に作動します。通常のワークアウトで本製品を操作する場合、ユーザーは可動するステップ部分に注意しながら、集中してワークアウトに取り組む必要があります。そのため、背後から人や物が近づいて来てもそれを確認することができません。こうした理由から、本マシンは管理された環境での使用のみを想定して設計されています。 PowerMill Climberは家庭用マシンではなく、周囲に子供や動物のいる環境では使用できません。

1.2: Consignes de Sécurité

Veuillez lire toutes les instructions avant usage.

注意: Toute modification apportée à cet équipement pourrait en annuler la garantie.
警告: Pour réduire les risques de brûlures, d’incendies, de décharges électriques ou de blessures, il est essentiel de brancher chaque appareil sur une prise électrique correctement mise à la terre.
警告: Les systèmes de surveillance de la fréquence cardiaque peuvent être inexacts. Un exercice trop intensif peut entraîner des blessures graves, voire mortelles. En cas de malaise, interrompez immédiatement la séance d’entraînement.
警告: Gardez une distance d’au moins 1 m derrière et d’au moins 30 cm (3 pieds) de chaque côté de l’appareil. Ne placez pas ce dernier près de murs, meubles ou autres équipements qui pourraient en obstruer l’accès.
危険: Pour réduire les risques de chocs électriques ou de blessures en raison des pièces mobiles, débranchez toujours les produits avant de les nettoyer ou de procéder aux tâches d’entretien.
  • Life Fitness ne garantit pas que les composants utilisés dans la fabrication des produits proposés dans la bande Life Fitness sont exempts de latex. Les utilisateurs de ces produits doivent prendre toutes les précautions nécessaires pour éviter un contact accidentel qui pourrait entraîner une réaction indésirable au latex.
  • Life Fitness recommande de débrancher le produit quand il n’est pas utilisé. Débranchez-le systématiquement après son utilisation et avant l’ajout et le retrait de pièces.
  • Ne faites jamais fonctionner le produit dont la fiche ou le cordon d’alimentation sont altérés ni aucun appareil qui serait tombé, aurait été endommagé ou même partiellement plongé dans l’eau. Contactez le service à la clientèle.
  • Placez l’appareil de façon à ce que l’utilisateur ait accès à la fiche du cordon d’alimentation. Assurez-vous que le cordon d’alimentation n’est pas noué ou tordu et qu’il n’est pas coincé sous un autre appareil ou sous tout autre objet.
  • Si le cordon d’alimentation électrique est endommagé, il doit être remplacé par le fabricant, par un réparateur agréé ou par une personne qualifiée afin d’éviter tout danger.
  • Pour un fonctionnement correct, suivez toujours les instructions de la console.
  • Cet appareil n’est pas destiné à être utilisé par des personnes ou des enfants présentant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, sauf en cas de supervision ou d’instructions relatives à son utilisation par une personne responsable de leur sécurité.
  • N’utilisez pas ce produit à l’extérieur, près d’une piscine ou dans des endroits très humides.
  • N’utilisez jamais le produit avec les ouvertures d’air bloquées. Maintenez les bouches d’aération exemptes de peluches, de cheveux ou de toute autre obstruction.
  • N’introduisez jamais d’objet dans les ouvertures de cet appareil. Si un objet tombe dans l’appareil, mettez ce dernier hors tension, débranchez le cordon d’alimentation et récupérez l’objet avec précaution. Si vous ne pouvez pas l’atteindre, contactez le service d’assistance à la clientèle.
  • Ne placez jamais de liquides d’aucune sorte directement sur l’appareil, sauf si vous disposez d’un support ou d’un plateau pour accessoires. Nous vous recommandons de n’utiliser que des récipients pourvus d’un couvercle.
  • N’utilisez pas ces produits avec les pieds nus. Portez toujours des chaussures. Portez des chaussures à semelles en caoutchouc ou antidérapantes. N’utilisez pas de chaussures à talon, à semelle en cuir, à crampons ou à pointes. Assurez-vous qu’aucun caillou ne s’est incrusté dans les semelles.
  • Cet équipement n’est pas destiné à être utilisé par les enfants. Tenez les enfants âgés de moins de 14 ans à l’écart de la machine.
  • Éloignez les vêtements amples, les lacets de chaussure et les serviettes des parties mobiles de l’appareil.
  • Ne placez pas les mains à l’intérieur ou sous l’appareil. Ne le faites pas basculer sur le côté durant son fonctionnement.
  • Ne laissez aucune personne gêner l’utilisateur ou le fonctionnement de l’appareil pendant l’exercice.
  • Laissez les consoles LCD s’adapter à la température ambiante pendant une heure avant de brancher l’appareil et de l’utiliser.
  • Utilisez cet équipement uniquement aux fins auxquelles il est destiné et de la manière décrite dans le présent manuel. N’utilisez pas d’accessoires non recommandés par le fabricant.
  • Maintenez le cordon d’alimentation à l’écart des surfaces chauffées. Ne tirez pas l’appareil par son cordon et n’utilisez pas celui-ci comme une poignée.
  • Les barres d’appui latérales peuvent servir à améliorer la stabilité, le cas échéant, mais elles ne sont pas conçues pour être utilisées de façon continue.
  • Ne reculez jamais sur l’appareil, que ce soit en marchant ou en courant.
  • N’utilisez pas l’appareil en présence d’aérosols ou en cas d’administration d’oxygène. Ces substances pourraient entraîner des risques d’incendie et d’explosion.
  • Lisez les avertissements sur chaque produit avant de commencer à vous entraîner.
  • Si certaines étiquettes d’avertissement sont manquantes ou endommagées, contactez immédiatement le service d’assistance à la clientèle. Nous vous en fournirons de nouvelles. Les étiquettes d’avertissement sont expédiées avec les appareils et doivent être installées avant utilisation de ces derniers. Life Fitness n’est pas responsable des étiquettes manquantes ou endommagées.
  • À la différence des vélos, des Cross-Trainers et des steppers traditionnels à pédale, il s’agit d’un appareil motorisé. Cet appareil motorisé permet de faire descendre les marches d’escalier à des vitesses variables et opère donc à différents niveaux simultanément. Au cours d’un entraînement classique sur cet appareil, l’utilisateur doit se concentrer afin de coordonner ses efforts sur les escaliers en mouvement. Il n’a donc pas la possibilité de voir si quelqu’un ou quelque chose s’approche par l’arrière. Cet appareil est uniquement conçu pour être utilisé dans un environnement contrôlé. Le PowerMill Climber n’est pas conçu pour être utilisé à domicile et ne doit en aucun cas être utilisé dans un environnement auquel les enfants ou animaux ont accès.

1.3: 電源要件

Integrity および Discover コンソール搭載の PowerMill には、下記の表に記載されている電気的構成に準ずる AC 電源が必要です。

注記: Integrity コンソールを装備したユニットは、オプション取付型TVでご利用いただけます。

コンソール 供給電圧 周波数 出力電圧 出力電流
  • Integrity コンソール
  • Discover コンソール
 100 - 240 VAC 50 - 60HZ 24 VDC 5A
コンセント電圧 業務用ユニットのコンセントとブレーカー （アンペア）
120 VAC 20 (1 つのブレーカーにつき PowerMill は 1 台まで)
230 VAC 12 (1 つのブレーカーにつき PowerMill は 1 台まで)
注記: 本製品に付属の電源プラグは改造しないでください。電源プラグが使用するコンセントに合わない場合は、資格を持つ電気技師に適切なコンセントの取り付けを依頼してください。

1.4: 接地指示

本製品は正しくアースする必要があります。ユニットが誤動作または故障した場合、適切にアースしてあれば、電流に対する抵抗が最小になり、機器に接触または使用する人への感電のリスクが低下します。各ユニットには、機器のアース線およびアース プラグを備えた電気コードが装備されています。現地のあらゆる規約と条例に準拠して、正しく設置およびアースされた電源コンセントにプラグを差し込む必要があります。

注記: アダプタを暫定的に使用し、北米の 2 極コンセントに接続することは避けてください。適切にアースする場合、15 アンペアのコンセントは使用できません。有資格の電気工事技師に委託して設置してください。公称 120V の回路で使用できるよう、本製品には下の図のようなアース プラグが付属しています。プラグと同じ形状のコンセントに接続するようにしてください。
項目 説明
1 アース付き電気コンセント ボックス
2 アース付き電気コンセント
3 接地ピン
危険: 機器アース線の不適切な接続により、感電の危険が生じる恐れがあります。正しいアース技法に関して疑問がある場合は、有資格の電気技師にご相談ください。本製品に同梱されているプラグは改造しないでください。電気コンセントに合わない場合は、有資格の電気技師に適切なコンセントの取り付けを依頼してください。電気プラグを改造した場合は、保証の対象外となります。

1.5: 固定機能 - Integrity X / C

PowerMill を凍結する目的は、不正な使用を防ぐことです。事前設定したハードキーシーケンスが作動した場合、PowerMill が停止するシステムとなっています。

停止機能の誤作動を防ぐには、このシーケンスを 5～10 秒以内に行う必要があります。

  1. STOP (停止) キーを 3 回押してください。
  2. SPEED DOWN (減速) 矢印キーを 3 回押してください。

1.6: 固定方法 - SL コンソール - PowerMill

PowerMill を凍結する目的は、不正な使用を防ぐことです。作動した場合、PowerMill が停止するシステムとなっています。
  1. マネージャー機能設定を入力：
    • レベルアップ / ダウン 矢印キーを以下の順番に押します: アップ、ダウン、アップ、ダウン。
    • 停止を押します。
  2. Immobilization (再始動不可)までスクロールし、 ENTER (エンター)キーを押してください。
  3. IMMOBILIZE:XXX が表示されます。XXX は ON または OFF です。レベルアップ/ダウン矢印キーを使用して ON と OFF 間をスクロールします。
  4. ON または OFF を選択して ENTER を押します。
  5. 停止 を押して終了します。

1.7: 固定方法 - Discover SE3 / SE3 HD / ST

装置を固定する目的は、無断使用を防ぐことです。作動した場合、装置が停止するシステムとなっています。
  1. 言語 アイコンをタップして、言語の選択画面にアクセスします。
  2. 次の順序で画面の下部をタップします: 左下、 右下、 左下, および 右下。
  3. ユニット停止 アイコンをタップします。Enabled (有効) と表示されます。
    項目 説明
    1 ユニット停止アイコン
    2 アイコンを有効化しました
    3 終了アイコン
  4. 終了アイコン X をタップして システム オプションを終了します。
  5. ユニットはシャットダウンします。
  6. ユニットに固定化されたマネージャー メッセージが画面に表示されます。
  7. ATTRACT SCREEN の上部を 左上、右上、左上、および 右上の順序でタップして、 システムオプションに入ります。
  8. ユニットを固定 アイコンをタップして無効にします。
    注記: Discover SE3HD コンソールの表示。

1.8: 固定方法 - SE4 コンソール

本機を固定する目的は、不正使用防止です。作動した場合、固定されるシステムになっています。
  1. ATTRACT SCREEN上の言語 アイコンをタップして、言語の選択画面にアクセスします。(言語アイコンの場所はコンソールにより異なることがあります。)
  2. 次の順序で言語の選択画面の下部をタップします: 左下、右下、左下、および 右下。
  3. ユニット停止 アイコンをタップします。Enabled (有効) と表示されます。
    項目 説明
    1 ユニット停止アイコン
    2 アイコンを有効化しました
    3 終了アイコン
  4. 終了アイコン X をタップして システム オプションを終了します。
  5. 装置が再起動します。
  6. マネージャーにより固定化されたユニットに メッセージが画面に表示されます。
  7. ATTRACT SCREENの上部を次の順序でタップします: 左上、 右上、 左上、および 右上からシステムオプションを入力します。
  8. ユニットを固定 アイコンをタップして無効にします。

章 2: 製品概要

2.1: 製品特徴

項目 説明 数量
1 コンソール 1
2 停止キーパッド 2
3 接触型心拍数センサー 2
4 カップホルダー 2
5 ステップ アシスト 2
6 ホイール 2
7 レッグレベラー 2
8 減速キーパッド 1
9 加速キーパッド 1

2.2: 本体の設置場所

重要な安全関連情報の全項目に従い、本体を使用場所に移動します。設置寸法については、「仕様」を参照してください。天井までの高さは 9 フィート (2.7 m) 以上必要です。本体の後部には 3 フィート (1 m) 以上、両サイドにはそれぞれ 1 フィート (0.3 m) 以上のスペースを確保してください。本体には、ハンドルバーを握りながらステップ アシストを使って乗ります。降りる場合は本体を停止し、ハンドルバーを握りながらステップ アシストを使って後ろ向きに降ります。

フリーエリア
1 3 ft. (1 m)
2 1 ft. (0.3m)

2.3: 本体を安定させる

本体を設置したら、安定性を確認するために全体を揺らしてみてください。がたつきが少しでもある場合は、機器を水平にする必要があります。本体には 4 本の安定バーが付いています。機器の前方と後方に付いている安定バーを点検して、床から浮いていないかどうかを確認してください。下げる場合は、安定バーを左向きに回します。再度安定性を確認し、本体が安定して揺れなくなるまで、必要に応じて再調整します。スタビライザ バーの裏に付いている薄ナットを、17 mm サイズのオープンエンド レンチで締めて固定します。

章 3: 組立

3.1: ハードウェアと必要な工具

金具部品
項目 説明 数量
1 M8 X 35mm ソケットヘッド押えネジ 10
2 グロメット 3
3 M10 X 20mm 六角押えネジ 4
4 M8 X 16mm 丸押えネジ 8
5 M8 X 18mm 六角ワッシャヘッドネジ 4
6 M4 X 16mm Phillips なべ小ネジ 7
7 M4 X 12mm Phillips なべ小ネジ 25
8 M5 X 14mm Phillips なべ小ネジ (Discover または Integrity コンソール) 5

必要な工具：

  • 5mm 六角レンチ
  • 6mm 六角レンチ
  • プラス ドライバー
  • 10mm ソケット レンチ
  • 17mm ソケット レンチ エクステンション付き
  • 17mm オープン エンド レンチ (レベラー用のみ)
  • ラチェット

3.2: ベースパッドからベースを取り外し

項目 説明 数量
1 PowerMill ベース 1
2 ベースパッド 1

3.3: ステップ アシストの取り付け

項目 説明 数量
1 左ステップ アシスト 1
2 右ステップ アシスト 1
3 M8 X 35 mm ソケットヘッド押さえネジ 6
18 ～ 20 フィート ポンド (24.4 ～ 27.1 Nm)

3.4: 左右リア アップライトの取り付け

項目 説明 数量
1 左リヤ アップライト 1
2 M10 X 20 m 六角押さえネジ 4
3 右リヤ アップライト 1
28 ～ 32 フィート ポンド (38 ～ 43.3 Nm)

3.5: トップカバーをベースに固定

  1. プラスチック グロメットをフロント パネル シュラウドに取り付けます。
    項目 説明 数量
    1 プラスチック グロメット 3
  2. トップカバーをネジでベースに固定します
    項目 説明 数量
    1 M4 X 16mm Phillips なべ小ネジ 7
    2 トップカバー 1
    10 ～ 12 インチ ポンド (1.1 ～ 1.3 Nm)

3.6: コンソールサポート溶接部の取り付け

  1. コンソールサポート溶接部にトップキャップガスケットを付けます。
  2. コンソールサポート溶接部にケーブルを上に通します。
  3. コンソールサポート溶接部をベースに取り付けます。
  4. トップキャップガスケットをコンソールサポート溶接部の下にスライドさせて、トップカバーに対して水平に保ちます。
    項目 説明 数量
    1 コンソールサポート溶接部 1
    2 トップ キャップ ガスケット 1
    3 M8 X 18 六角ワッシャヘッドネジ 4
    4 ケーブル
    18 ～ 20 フィート ポンド (24.4 ～ 27.1 Nm)

3.7: ハンドルバーの取り付け

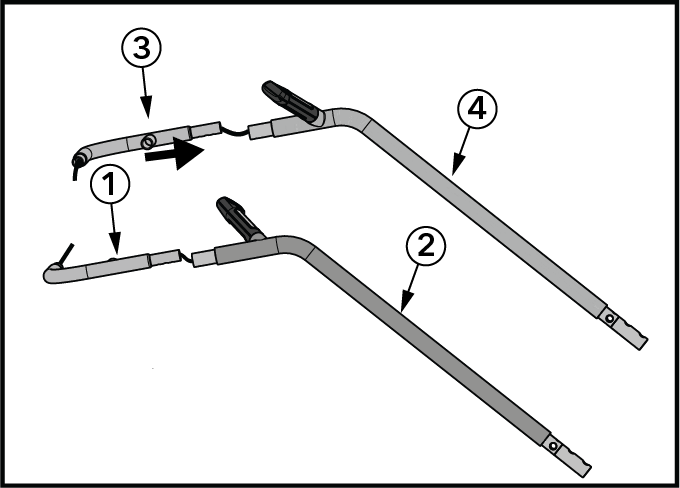

  1. フロントとリアのハンドルバーにケーブルを通します。
  2. 左右のリア ハンドルバーを左右の「L」チューブ (フロント ハンドルバー) に接合します。ネジで固定します。
    項目 説明 数量
    1 「L」チューブ (フロント ハンドルバー)、左 1
    2 ハンドルバー (リア)、左 1
    3 「L」チューブ (フロント ハンドルバー)、右 1
    4 ハンドルバー (リア)、右 1
    5 M8 X 16mm 丸押えネジ 4
    16 ～ 18 フィート ポンド (21.7 ～ 24.4 Nm)
  3. 左右のハンドルバーアセンブルをコンソールサポート溶接部とリアのアップライトに固定します。
    項目 説明 数量
    1 M8 X 35mm ソケットヘッド押えネジ 4
    18 ～ 20 フィート ポンド (24.4 ～ 27.1 Nm)
    2 M8 X 16mm 丸押えネジ 4
    16 ～ 18 フィート ポンド (21.7 ～ 24.4 Nm)

3.8: アクセサリー トレーの取り付け

項目 説明 数量
1 M4 X 12 mm Phillips なべ小ネジ 12
2 右上アクセサリ トレイ 1
3 右下アクセサリ トレイ 1
4 左上アクセサリ トレイ 1
5 左下アクセサリ トレイ 1
10 ～ 12 インチ ポンド (1.1 ～ 1.3 Nm)

3.9: ハンドルバーカバーの取り付け

項目 説明 数量
1 左外リア ハンドルバー カバー 1
2 左内リア ハンドルバー カバー 1
3 右外リア ハンドルバー カバー 1
4 右内リア ハンドルバー カバー 1
5 M4 X 12 mm Phillips なべ小ネジ 8
10 ～ 12 インチ ポンド (1.1 ～ 1.3 Nm)

3.10: カップホルダーの取り付け

項目 説明 数量
1 カップホルダー 2

3.11: コンソールケーブル接続のベース

Integrity X/C
項目 説明 数量
1 ベース電源へのコンソール 1
2 ベース信号 1
3 左ハンドルバー キーパッド スイッチ 1
4 Lifepulse 1
5 右ハンドルバー キーパッド スイッチ 1
Discover SE3 / SE3HD / ST
項目 説明 数量
1 CAT5e イーサネット 1
2 24V DC 1
3 Coax、RG6、ベース 1
4 PCB 1
5 接地ワイヤ 1
Integrity SL
項目 説明
1 CSAFE
2 ベーススイッチ、Lifepulse
3 ベース電力
4 ベースコモン
5 TV LED（オプション）)
Discover SE4
項目 説明
1 イーサネット
2 STB HDMI
3 STB IR
4 CSAFE
5 ベース電力
6 ベース信号(Lifepulse、ベーススイッチ)
7 ベース コモン
8 RF Coax

3.12: コンソールと背面コンソール覆いアッセンブリの取り付け

Integrity (SL / X / C)
Discover (SE4 / SE3HD / ST / SE3)
Discover SE4 のみ
注記: Discover SE4 コンソールに Set Top Box Sync (STB)受信機がある場合は、図の位置(矢印の横)にネジを取り付けないでください！ネジがコンソール内部の STB 受信機に当たってしまうからです。
項目 説明 数量
1 コンソール 1
2 M5 X 14 プラスなべ頭ネジ 5
3 背面コンソール覆いアセンブリ 1
14 ～ 16 インチ ポンド (1.5 ～ 1.8 Nm)

3.13: アクセス パネルの装着

アクセスパネルをインナーパネルに装着します。

項目 説明 数量
1 左アクセス パネル 1
2 右アクセス パネル 1
3 M4 X 12mm Phillips なべ小ネジ 4
10 ～ 12 インチ ポンド (1.1 ～ 1.3 Nm)

3.14: ハードウェアを締めてレッグ レベラー位置を確認

全ハードウェアを締めて、全レッグ レベラーが下がっていることを確認します。

項目 説明 数量
1 レッグレベラー 4

3.15: 電源コード ブラケットの除去および電源コードの固定

  1. 電源コード ブラケットとネジを取り外します。
    項目 説明 数量
    1 電源コード ブラケット 1
    2 M4 X 12mm Phillips なべ小ネジ 1
  2. 電源コードを接続して電源コード ブラケットとネジを再装着します。
    項目 説明 数量
    1 電源コード ブラケット 1
    2 M4 X 12mm Phillips なべ小ネジ 1
    14 ～ 16 インチ ポンド (1.5 ～ 1.8 Nm)

章 4: サービスおよび技術仕様

4.1: 予防保守項目

以下の予防保守項目は、製品の性能を最大限に引き出すためのものです。

  • 涼しく乾燥した場所に製品を設置してください。
  • ステップの表面は定期的に清掃してください。
  • ディスプレイコンソールおよび外面すべてを、承認済み洗浄剤または適合した洗浄剤 (承認済み洗浄剤を参照) とマイクロファイバークロスでクリーニングしてください。
  • 長く伸ばした爪はコンソールの表面に損傷を与えたり傷をつけたりする恐れがあります。コンソール上の選択ボタンを押す場合は、指の腹で押してください。
注記: 機器の外表面をクリーニングする場合は、研磨剤を含まないクリーナーと柔らかい綿製の布を使用することを強くお勧めします。どの部分であろうと機器に直接洗剤をつけることは厳禁です。

4.2: 承認された準拠した洗浄剤

信頼性に関わる専門職員によって PureGreen 24 と Gym Wipes の 2 つの推奨洗浄剤が承認されています。これら 2 つの洗浄剤は、機器についたホコリや汚れ、汗などを安全かつ効果的に除去します。PureGreen 24 と Gym Wipes の抗菌力成分は、メチシリン耐性黄色ブドウ球菌 (MRSA) や新型インフルエンザ (H1N1) に効果的な消毒剤です。

PureGreen 24 は、ジムのスタッフが使いやすいスプレータイプです。超極細繊維の布巾にスプレーして使います。一般的な消毒には 2 分以上、カビやウイルス防止には 10 分以上かけて機器を拭いてください。

Gym Wipes は耐久性のあるウェット タイプの大型シートで、ワークアウト開始前と終了後のお手入れに適しています。一般的な消毒の目的で、機器にGym Wipesを少なくとも 2 分間使用してください。

洗浄剤のご注文はカスタマー サポートサービスまでお問い合わせください (1-800-351-3737 または E メール: customersupport@lifefitness.com)。

ディスプレイや外面のクリーニングには、低刺激石鹸または研磨剤の入っていない低刺激洗浄剤もご利用いただけます。必ず柔らかい超極細繊維の布巾を使用してください。洗剤は超極細繊維の布巾に含ませてから使用してください。アンモニア系洗剤や酸性洗剤、研磨剤入りの洗浄剤、ペーパータオルは使用できません。洗浄剤は機器の表面に直接つけないでください。

4.3: 予防メンテナンススケジュール

項目 毎週 毎月 四半期毎 年に 2 回 コメント
コンソール オーバーレイ クリーニング     点検
カップホルダー クリーニング 点検
コンソールの固定ボルト       点検
フレーム クリーニング     点検
プラスチック カバー クリーニング 点検
Lifepulse センサー クリーニング/点検
レッグ レベラー   点検/調整
サイド ハンドレール クリーニング     点検
ステップ クリーニング     点検
下記の保守項目を実施する前に、PowerMill の電源をオフにしてプラグを抜いてください！
ステップ チェーン     点検 清掃 / 潤滑 30w の潤滑油を含ませた布で清掃して軽く潤滑する。
駆動チェーン     点検 清掃 / 潤滑 30w の潤滑油を含ませた布で清掃して軽く潤滑する。
チェーンスプロケット     点検 清掃 / 潤滑 古くなった余分なグリースを拭き取り、スプロケットの歯にリチウム系の潤滑油を軽く塗布する。
ブレーキベルト/ドライブベルト     点検   ベルトの消耗及びひび割れの点検
ベアリング トラック       点検／潤滑 古くなった余分なグリースを拭き取り、トラックにリチウム系のグリースを軽く塗布する。
MCB ヒート シンク       点検／洗浄 ヒート シンクに破片が詰まっていないことを確認する。
電気接続       点検
フロント ステップ シャフト   清掃 / 潤滑     「Breakfree」溶剤を布に付けて洗浄 / 軽く潤滑。
リア ステップ シャフト   清掃 / 潤滑     「Breakfree」溶剤を布に付けて洗浄 / 軽く潤滑。

4.3.1: ベルトの検査 - ブレーキベルトとドライブベルト

パワーミルlには2つのベルトがあります。ブレーキベルトとドライブベルトです。

項目 説明 数量
1 ブレーキベルト 1
2 ドライブベルト 1
  1. ベルトにひび割れや摩耗がないか確認します。
    ベルトのひび割れ

    2 cm以下のひび割れが見つかった場合、ベルトの寿命の80％は消費されています。交換してください。

    ベルトの消耗(材質の損失)

    上に示すような材質の減りが見られたら、ベルトを交換してください。

    注記: モーターとブレーキ間のベルトが何らかの原因で外れてしまった場合には、新しいベルトと交換する必要があります。

章 5: 仕様

5.1: 仕様

用途 高重量 / 商用、EN ISO 20957 クラス S
最大許容使用者体重 181 kg / 400 ポンド
最低限必要な天井の高さ 9 ft. / 2.7 m
有効ステップ・エリア 205 平方インチ (520.7 cm)
電力要件 100～240 ボルト、50/60Hz、5 アンペア
負荷レベル 26 (0-25)
心拍数監視システム DSP (デジタル信号処理) および Polar® テレメータ (別売りの専用チェスト ストラップが必要) を使用した特許取得済みの Lifepulse™ デジタル心拍数モニタリング

SE4 のみ：ANT+ および Bluetooth 対応の心拍数モニタリング機器と互換性あり
基本機能 SureStepSystem™ 、つま先挟み防止プロテクター付き MaxBlox™ ステップ、デュアル ブレーキ システム、デュアル ステップアシスト、一体型のリーディング ラック、幅広の二色ステップ、一体型のスマートフォン アクセサリ トレイ、 着脱式カップホルダー、移動に便利な 4 個のキャスター、親指での抵抗制御
コンソールオプション Integrity C Integrity X Integrity SL Discover SE3 Discover SE3 HD / ST Discover SE4
ディスプレイ・タイプ： 4 X 12 インチ LED ディスプレイ 7 インチ LCD カラータッチスクリーン LED または LCD* 16 インチ LCD 表面静電容量方式タッチスクリーン 16 インチ HD LCD 静電容量方式タッチスクリーン 16 インチまたは 24 インチ HD LCD 静電容量方式タッチスクリーン
インターネット： ワイヤレス ワイヤレス ワイヤレス 有線およびワイヤレス 有線およびワイヤレス 有線およびワイヤレス
ネットワーク機能： 該当なし 該当なし CSAFE 準備完了 CSAFE 準備完了 CSAFE 準備完了 CSAFE 準備完了
注記: * Integrity SL LCD バージョンは一部の国でのみ利用可能で、少し小さい画面があります。
  物理的寸法 発送時の寸法 - メイン ボックス
長さ： 55.92 in. / 142 cm 51.6 in. / 131 cm
対角 99.5 in. / 252.73 cm 該当なし
幅： 32.81 in. / 83.3 cm 35 in. / 89 cm
高さ： 82.3 in. / 209 cm 50 in. / 127 cm
ステップアップの高さ 10.5 in. / 26.7 cm 該当なし
重量： (ベース) 473 ポンド / 214.5 kg 530 ポンド / 241 kg

章 6: 保証

6.1: 保証範囲

この Life Fitness 商業用運動器具製品は、材料および製造上の全てにおいて欠陥のないことを保証します。

6.2: 保証対象者

本製品の最初の購入者、または最初の購入者から贈与物として本製品を受け取った者。譲渡に対しては保証は無効になります。

6.3: 保証期間

保証はすべて保証情報に掲載されているガイドラインに基づいて製品別に提供されます。

6.4: サービス用の輸送・保険費用の負担者

修理のために製品または保証適用下の部品をサービス施設に返却する必要がある場合、 Life Fitness は、最初の 1 年間については、すべての輸送・保険費用を負担します。最初の 1 年が経過した後は、輸送・保険費用はお客様負担となります。

6.5: 保証範囲内の欠陥に対する弊社の対応

新しい交換部品または修正済み部品をユーザーに送ります。または、Life Fitnessの判断で製品を交換いたします。このような交換部品は、元の保証期間の残りの期間、保証対象となります。

6.6: 保証対象外

認可を受けていない修理整備や誤用、事故、過失、不適切な組み立てや設置、設置場所での組み立て作業による破損、製品の設置環境に起因するさびや腐食、弊社の書面による許可を得ずに行われた改造、またはユーザーが取扱説明書 (「説明書」) に規定されている製品の使用、操作、維持を怠ったことに起因する障害または損傷。

1 種類の RJ45 互換ネットワーク対応および Fitness Entertainment ポートが製品に装備されています。このポートは以下の 2004 年 8 月 4 日付の FitLinxx CSAFE 仕様、DC4.75～10 V、最大電流 85 mA に準拠しています。この FitLinxx CSAFE 仕様を超える荷重が原因で発生した損傷は保証対象外となります。

この製品がアメリカ合衆国（アラスカ、ハワイ、カナダを除く）の大陸国境を越えて移動した場合、本保証のあらゆる条項は無効となり、移動先の国の正規Life Fitness 販売担当者が提示する条件が新たに適用されます。

6.7: お客様がしなければならないこと

購入の証明書を保管し、説明書に記載された指示を守って製品の使用、操作、メンテナンスを行うこと。欠陥が見つかった場合は 10 日以内に購入店に通知すること。弊社からの指示があった場合には交換のために欠陥部品を返却するか、または必要に応じて製品全体を返却すること。Life Fitness は製品が修理のために返却される必要があるかどうかを決定する権利を保持します。

6.8: 部品やサービスの受領方法

最寄りの修理問い合わせ先については、本取扱説明書の本社の欄をご覧ください。会員の方のお名前、ご住所、製品のシリアル番号をお伺いします (コンソールとフレームはシリアル番号が違う場合があります)。担当者が交換部品の入手方法をお伝えするか、または必要に応じ製品が設置されている地域でのサービスを手配します。

6.9: 排他的保証

本限定的保証は、市販性、特定目的との適合性、その他すべての責務または義務を含む (ただし必ずしもこれらに限定されない) 明示または暗示の他のあらゆる保証に代わるものです。弊社は、本製品の販売に関し、弊社に代わり他の業務または責任を担う人物を指定もしくは承認することはありません。Life Fitness は、本保証その他の下において、いかなる状況でも人や資産への損害に対する責任を一切負いません。この責任には、本製品の使用または使用不能を原因とするあらゆる性質の特殊、間接的、副次的、偶発的、または結果的な損害による逸失利益または逸失貯蓄が含まれます。州によっては、暗示保証や偶発的または結果的な損害に対する責任の除外や制限が許可されない場合があるため、このような制限や除外が該当しない場合もあります。

6.10: 保証内容の変更不可

本制限保証の条項を変更、修正、拡張することは一切認められません。

6.11: 州法の効力

本保証は特定の法的権利をユーザーに与えるものです。州や国によっては他の権利が与えられることもあります。
