Capitolo 1: Ulteriori informazioni

1.1: Collegamento per ottenere informazioni aggiuntive online

Oltre alle informazioni contenute nel presente manuale, scansionare il seguente codice QR per accedere a ulteriori informazioni sul prodotto, manuali, domande frequenti (FAQ), ricambi, dettagli sulla garanzia, assistenza e altro ancora.

Commerciale

Informazioni sull'installazione commerciale di Life Fitness Symbio Upright Cycles

https://lfn.fit/SymbioUprightCyclesInstall

Casa

Informazioni sull'installazione domestica di Life Fitness Symbio Upright Cycles

http://lfn.fit/SymbioUprightCyclesHomeInstall

Capitolo 2: Operazioni preliminari

2.1: Istruzioni di sicurezza

Leggere le istruzioni prima dell’uso.

Attenzione: Qualsiasi variazione o modifica apportata a questo prodotto potrebbe invalidarne la garanzia.
Avvertenza: Un uso scorretto o eccessivo dell'apparecchiatura può provocare traumi e lesioni. Life Fitness Raccomanda CALDAMENTE di sottoporsi ad una visita medica completa prima di intraprendere un programma di attività fisica, in particolare in caso di predisposizione genetica all'alta pressione cardiaca e a malattie cardiovascolari, o se l’utente ha un'età superiore a 45 anni, fuma, ha un alto livello di colesterolo, è obeso o non ha effettuato alcuna attività fisica regolare nel corso dell’ultimo anno. Se in qualsiasi momento durante l’utilizzo dell’apparecchiatura si avvertono vertigini, capogiri, dolore o mancanza di respiro, interrompere immediatamente l’attività.
Avvertenza: Per ridurre il rischio di ustioni, incendi, scosse elettriche o lesioni a persone, è molto importante che ogni prodotto sia collegato ad una presa elettrica con collegamento a terra.
Avvertenza: I sistemi di monitoraggio della frequenza cardiaca potrebbero non presentare risultati precisi. Un allenamento eccessivo potrebbe provocare lesioni personali gravi o morte. Qualora si avverta un senso di svenimento, interrompere immediatamente l’allenamento.
Avvertenza: Non utilizzare per attività di stretching e non collegare fascette o altri dispositivi.
Avvertenza: Tenere le batterie lontano dalla portata dei bambini.

Alcune fasce toraciche possono contenere batterie rimovibili.

  • L'ingestione di tali batterie può causare in 2 ore lesioni gravi o letali, poiché provoca ustioni chimiche che possono portare persino alla perforazione dell'esofago.
  • Se esiste il sospetto che un bambino abbia ingerito una batteria, telefonare immediatamente al centro antiveleni locale per ricevere tempestivamente consigli da parte di esperti.
  • Esaminare i dispositivi per accertarsi che il vano batteria sia chiuso correttamente, ossia che la vite (o altro meccanismo di chiusura) sia serrata. Non utilizzare l'attrezzo se il vano batteria non è chiuso correttamente.
  • Smaltire le batterie a bottone utilizzate immediatamente e in modo sicuro. Le batterie scariche possono essere ancora pericolose.
  • Comunicare ad altri i rischi associati alle batterie a bottone e istruirli su come tenere al sicuro i propri figli.
Avvertenza: Lasciare una distanza di 41 cm (16 in.) tra la parte più larga della bici e altri oggetti su entrambi i lati. Lasciare almeno 0,9 m (3 ft) di spazio tra la parte anteriore o posteriore della bici e qualsiasi altro oggetto, e almeno 0,6 m (2 ft) nella direzione da cui si accede all’attrezzatura.
Avvertenza: This product can expose you to chemicals including 1,3-butadiene, which is known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.
Avvertenza: Quando non utilizzato, il macchinario deve essere bloccato.
Pericolo: Per ridurre il rischio di scosse elettriche o lesioni causate dalle parti in movimento, scollegare sempre il prodotto prima di effettuare qualsiasi operazione di pulizia o di manutenzione.
  • Life Fitness non garantisce né assicura che i componenti utilizzati nella fabbricazione dei prodotti offerti con il marchio Life Fitness siano privi di lattice. Gli utilizzatori di questi prodotti devono prendere tutte le precauzioni necessarie per evitare contatti accidentali che potrebbero causare una reazione avversa al lattice.
  • Non utilizzare mai il prodotto se il cavo di alimentazione o la spina elettrica sono danneggiati, o se l'apparecchio è stato fatto cadere, è danneggiato o è stato immerso anche solo parzialmente in acqua. Contattare il Servizio assistenza clienti.
  • Posizionare il prodotto in modo tale che la spina del cavo di alimentazione a parete sia facilmente accessibile per l'utente. Assicurarsi che il cavo di alimentazione non sia annodato o attorcigliato e che non sia bloccato sotto qualunque apparecchiatura o altro oggetto.
  • Se il cavo di alimentazione elettrica è danneggiato, deve essere sostituito dal produttore, da un servizio di assistenza autorizzato o da personale tecnico qualificato di natura analoga per evitare di esporsi a pericoli.
  • Per garantire un funzionamento corretto del prodotto, seguire sempre le istruzioni visualizzate sulla console.
  • Questo prodotto non è destinato all'uso da parte di persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, oppure da parte di persone che non abbiano esperienza o conoscenza a meno che non siano supervisionate o non ricevano le giuste istruzioni sull'uso dell'apparecchio da una persona responsabile della loro sicurezza.
  • Non utilizzare questo prodotto all’aperto, in prossimità di piscine o in aree caratterizzate da un elevato tasso di umidità.
  • Non utilizzare mai il prodotto se le bocchette per l'aria sono bloccate. Mantenere le bocchette dell’aria libere da lanugine, capelli o altro materiale ostruente.
  • Non inserire mai oggetti in nessuna delle bocchette di questi prodotti. Qualora cadano oggetti all’interno del prodotto, scollegare l’alimentazione, disconnettere il cavo elettrico dalla presa di corrente e recuperare con cautela l’oggetto caduto. Se non si riesce ad accedere all'oggetto, contattare il servizio di assistenza clienti.
  • Non appoggiare mai bevande di qualsiasi tipo direttamente sull'unità; appoggiarle su un ripiano portaoggetti o su un apposito supporto. Si raccomanda di utilizzare contenitori con coperchio.
  • Non utilizzare questi prodotti a piedi nudi. Indossare sempre le scarpe. Utilizzare scarpe con suola in gomma o ad alta trazione. Non usare scarpe con tacchi, suole di cuoio, con tacchetti o chiodate. Assicurarsi che nelle suole non sia presente della ghiaia.
  • Tenere eventuali indumenti ampi, lacci di scarpe ed asciugamani lontani dalle parti mobili.
  • Durante il funzionamento dell'unità non toccare le parti interne o il lato inferiore, né inclinare l’apparecchiatura su un lato.
  • Questa apparecchiatura non è destinata all'uso da parte dei bambini. Tenere lontano dalla macchina i bambini di età inferiore a 14 anni.
  • Non lasciare che altre persone interferiscano con l’utente o con l'apparecchiatura nel corso di una sessione di allenamento.
  • Lasciare che le console LCD si "normalizzino" rispetto alla temperatura ambiente per un'ora prima di collegare e utilizzare l'apparecchiatura.
  • raccomanda di scollegare il prodotto, Life Fitness quando non lo si usa. Scollegare dalla presa elettrica quando non è in uso e prima di inserire o togliere parti.
  • Questi prodotti devono essere utilizzati soltanto come descritto nel presente manuale. Non utilizzare accessori non raccomandati dal produttore.
  • Le apparecchiature autoportanti devono essere posizionate su una base piana, stabile e orizzontale.
  • Non salire né sedersi sui carter in plastica.
  • Prestare attenzione quando si sale o si scende dalla cyclette. Utilizzare il manubrio stazionario ogniqualvolta si desidera maggiore stabilità.
  • Prima di iniziare un allenamento, leggere tutte le avvertenze relative a ciascun prodotto.
  • In caso di avvertenze mancanti o danneggiate, contattare immediatamente il Servizio di Assistenza Clienti per richiedere etichette di avvertenza di ricambio. Le etichette di avvertenza sono fornite con ogni prodotto e devono essere installate prima dell’utilizzo del prodotto. Life Fitness non è responsabile per etichette di avvertenza mancanti o danneggiate.

2.2: Consignes de Sécurité

Veuillez lire toutes les instructions avant usage.

Attenzione: Toute modification apportée à cet équipement pourrait en annuler la garantie.
Avvertenza: Des problèmes de santé peuvent survenir en cas d’une utilisation incorrecte ou excessive de l'équipement. Life Fitness Recommande VIVEMENT aux utilisateurs de passer un examen médical complet avant d'entamer un programme d'entraînement, et tout particulièrement dans les cas suivants : antécédents familiaux d'hypertension (pression sanguine trop élevée) ou de pathologies cardiaques, utilisateurs de 45 ans ou plus, tabagisme, hypercholestérolémie (taux de cholestérol sanguin trop élevé), obésité, absence d'exercice physique depuis un an ou plus. Si, pendant l'usage de l'appareil, l'utilisateur éprouve un malaise, des vertiges, des douleurs ou des difficultés à respirer, il doit s'arrêter immédiatement.
Avvertenza: Pour réduire les risques de brûlures, d’incendies, de décharges électriques ou de blessures, il est essentiel de brancher chaque appareil sur une prise électrique correctement mise à la terre.
Avvertenza: Les systèmes de surveillance de la fréquence cardiaque peuvent être inexacts. Un exercice trop intensif peut entraîner des blessures graves, voire mortelles. En cas de malaise, interrompez immédiatement la séance d’entraînement.
Avvertenza: Ne pas utiliser pour des étirements et ne pas y attacher des sangles ou autres dispositifs.
Avvertenza: Tenir les piles hors de portée des enfants.

Certaines sangles de poitrine peuvent contenir une pile jetable.

  • L’ingestion de la pile peut provoquer des blessures graves voire la mort en moins de 2 heures en raison du risque de brûlures chimiques et de perforation de l’œsophage.
  • Si vous pensez que votre enfant a avalé une pile, contactez immédiatement le centre anti-poison local pour obtenir des conseils spécifiques.
  • Contrôlez l'appareil et assurez-vous que le compartiment pour pile est bien fermé, par exemple que la vis ou toute autre fixation mécanique est bien serrée. Ne pas utiliser le produit si le compartiment n'est pas bien fermé.
  • Éliminer les piles bouton immédiatement et de manière sûre. Les piles bouton sont une source de danger.
  • Informez les tiers des risques associés aux piles bouton et de la manière dont ils doivent agir pour protéger leurs enfants.
Avvertenza: Laissez une distance de 41 cm (16 po) entre la partie la plus large du vélo et les objets se trouvant de part et d’autre. Laissez un dégagement d’au moins 90 cm (3 pieds) entre l’avant ou l’arrière du vélo et les objets alentour, et d’au moins 60 cm (2 pieds) dans la direction qui permet d’accéder à l’appareil.
Pericolo: Pour réduire les risques de chocs électriques ou de blessures en raison des pièces mobiles, débranchez toujours les produits avant de les nettoyer ou de procéder aux tâches d’entretien.
  • Life Fitness ne garantit pas que les composants utilisés dans la fabrication des produits proposés dans la bande Life Fitness sont exempts de latex. Les utilisateurs de ces produits doivent prendre toutes les précautions nécessaires pour éviter un contact accidentel qui pourrait entraîner une réaction indésirable au latex.
  • Ne faites jamais fonctionner le produit dont la fiche ou le cordon d’alimentation sont altérés ni aucun appareil qui serait tombé, aurait été endommagé ou même partiellement plongé dans l’eau. Contactez le service à la clientèle.
  • Placez l’appareil de façon à ce que l’utilisateur ait accès à la fiche du cordon d’alimentation. Assurez-vous que le cordon d’alimentation n’est pas noué ou tordu et qu’il n’est pas coincé sous un autre appareil ou sous tout autre objet.
  • Si le cordon d’alimentation électrique est endommagé, il doit être remplacé par le fabricant, par un réparateur agréé ou par une personne qualifiée afin d’éviter tout danger.
  • Pour un fonctionnement correct, suivez toujours les instructions de la console.
  • Cet appareil n’est pas destiné à être utilisé par des personnes ou des enfants présentant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, sauf en cas de supervision ou d’instructions relatives à son utilisation par une personne responsable de leur sécurité.
  • N’utilisez pas ce produit à l’extérieur, près d’une piscine ou dans des endroits très humides.
  • N’utilisez jamais le produit avec les ouvertures d’air bloquées. Maintenez les bouches d’aération exemptes de peluches, de cheveux ou de toute autre obstruction.
  • N’introduisez jamais d’objet dans les ouvertures de cet appareil. Si un objet tombe dans l’appareil, mettez ce dernier hors tension, débranchez le cordon d’alimentation et récupérez l’objet avec précaution. Si vous ne pouvez pas l’atteindre, contactez le service d’assistance à la clientèle.
  • Ne placez jamais de liquides d’aucune sorte directement sur l’appareil, sauf si vous disposez d’un support ou d’un plateau pour accessoires. Nous vous recommandons de n’utiliser que des récipients pourvus d’un couvercle.
  • N’utilisez pas ces produits avec les pieds nus. Portez toujours des chaussures. Portez des chaussures à semelles en caoutchouc ou antidérapantes. N’utilisez pas de chaussures à talon, à semelle en cuir, à crampons ou à pointes. Assurez-vous qu’aucun caillou ne s’est incrusté dans les semelles.
  • Éloignez les vêtements amples, les lacets de chaussure et les serviettes des parties mobiles de l’appareil.
  • Ne placez pas les mains à l’intérieur ou sous l’appareil. Ne le faites pas basculer sur le côté durant son fonctionnement.
  • Cet équipement n’est pas destiné à être utilisé par les enfants. Tenez les enfants âgés de moins de 14 ans à l’écart de la machine.
  • Ne laissez aucune personne gêner l’utilisateur ou le fonctionnement de l’appareil pendant l’exercice.
  • Laissez les consoles LCD s’adapter à la température ambiante pendant une heure avant de brancher l’appareil et de l’utiliser.
  • Life Fitness recommande de débrancher le produit quand il n’est pas utilisé. Débranchez-le systématiquement après son utilisation et avant l’ajout et le retrait de pièces.
  • Utilisez cet équipement uniquement aux fins auxquelles il est destiné et de la manière décrite dans le présent manuel. N’utilisez pas d’accessoires non recommandés par le fabricant.
  • Les équipements autonomes doivent être placés sur une base plane, stable et horizontale.
  • Ne vous mettez pas debout ni assis sur les caches en plastique.
  • Montez et descendez avec précaution du vélo. Utilisez les poignées fixes lorsque vous avez besoin de renforcer votre équilibre.
  • Lisez les avertissements sur chaque produit avant de commencer à vous entraîner.
  • Si certaines étiquettes d’avertissement sont manquantes ou endommagées, contactez immédiatement le service d’assistance à la clientèle. Nous vous en fournirons de nouvelles. Les étiquettes d’avertissement sont expédiées avec les appareils et doivent être installées avant utilisation de ces derniers. Life Fitness n’est pas responsable des étiquettes manquantes ou endommagées.

2.3: Come stabilizzare la cyclette verticale

Leggere per intero il manuale prima di impostare la cyclette. Dopo aver seguito tutte le istruzioni di sicurezza, posizionare la cyclette nel luogo in cui si intende utilizzarla. Lasciare 60 cm (2 piedi) di spazio nelle direzioni di accesso alla cyclette e 100 cm (3 piedi) di spazio tra la parte anteriore o la parte posteriore della cyclette o qualunque altro oggetto.

Dopo aver posizionato la macchina come desiderato, verificare che sia stabile tentando di dondolarla lateralmente. Se si nota anche un leggero dondolio, occorre livellare l’unità. Controllare quale piedino di livellamento non aderisce perfettamente al pavimento. Allentare il controdado con una chiave M17 e ruotare la leva del piedino per abbassarlo. Verificare che la cyclette sia stabile e, se necessario, regolare nuovamente i piedini di livellamento fino a bloccare l'oscillazione della cyclette. Bloccare la regolazione serrando il controdado contro la barra stabilizzatrice.

Componente Descrizione Qtà.
1 Controdado 4
2 Piedino di livellamento 4

2.4: Requisiti di alimentazione elettrica

Avvertenza: Utilizzare solo il cavo di alimentazione CA fornito. Non apportare alcuna modifica per il collegamento ad una presa a 2 spinotti. I prodotti devono essere collegati ad una presa a 3 spinotti con una corretta potenza nominale.
Modello Symbio Upright Lifecycle: EVC
Tensione di alimentazione Frequenza Corrente di ingresso
100 - 240 VAC 50 - 60 Hz 2,0 A
Tensione della presa Uscita e interruttore (A) degli apparecchi ad uso commerciale Uscita e interruttore (A) degli apparecchi per uso domestico / di consumo
120 VAC 20 (Non più di 6 cyclette per ogni interruttore) 15 (Non più di 4 cyclette per ogni interruttore)
230 VAC 12 (Non più di 6 cyclette per ogni interruttore) 12 (Non più di 6 cyclette per ogni interruttore)
Modello di Symbio Upright SwitchCycle: EVCH
Tensione di alimentazione Frequenza Corrente di ingresso
100 - 240 VAC 50 - 60 Hz 3,5 A
Tensione della presa Uscita e interruttore (A) degli apparecchi ad uso commerciale Uscita e interruttore (A) degli apparecchi per uso domestico / di consumo
120 VAC 20 (non più di 4 cyclette per ogni interruttore) 15 (Non più di 3 cyclette per ogni interruttore)
230 VAC 12 (Non più di 6 cyclette per ogni interruttore) 12 (non più di 3 cyclette per ogni interruttore)
Nota: Non modificare in alcun modo la spina in dotazione con il prodotto. Se la spina non si inserisce nella presa elettrica, fare installare una presa adatta da un tecnico qualificato.
Nota: Assicurarsi che il cavo di alimentazione CA sia collegato saldamente all’unità base. Un collegamento allentato potrebbe impedire all’unità di ricevere alimentazione.

Capitolo 3: Presentazione del prodotto

3.1: Caratteristiche del prodotto

Elemento Descrizione Qtà.
1 Console 1
2 Vassoio accessori con ricarica a induzione wireless Qi® 1
3 Ruota 2
4 Regolatore di altezza del piede 4
5 Leva di regolazione sedile 1
6 Sensore della frequenza cardiaca a contatto (2 superiori / 2 inferiori) 4
7 Portabicchieri 1
8 Pulsanti a pressione 2
9 Zona attività 1
10 Blocco del pedale (solo per SwitchCycle domestico) 1

3.2: Versioni del prodotto

Symbio™ Upright SwitchCycle

(A scatto fisso)

La rotazione dei pedali continua fino a quando non avviene il rallentamento in modo naturale o l'utente applicherà attivamente una resistenza per rallentarli.

Symbio™ SwitchCycle verticale per uso domestico

(A scatto fisso)

La rotazione dei pedali continua fino a quando non avviene il rallentamento in modo naturale o l'utente applicherà attivamente una resistenza per rallentarli.

Nota: La versione domestica è dotata di un blocco del pedale per impedire la rotazione delle pedivelle.

Symbio™ Upright Lifecycle® e Symbio™ Home Upright Lifecycle®

(Andatura a ruota libera)

I pedali si fermano una volta che l'utente smette di pedalare; la possibilità di andare in controcorrente.

3.3: Blocco del pedale – Solo per SwitchCycle domestico

La Symbio Home SwitchCycle è dotata di un blocco del pedale che consente di bloccare la rotazione delle pedivelle quando l’attrezzo non è in uso. Il blocco del pedale serve principalmente come dispositivo di sicurezza per impedire l’uso da parte dei bambini.

3.4: Come rimuovere il blocco del pedale – Solo per SwitchCycle domestico

  1. Utilizzare la chiave (fissata con del nastro sulla parte frontale del supporto del blocco del pedale) per rimuovere il lucchetto dal supporto del blocco del pedale.
  2. Far scorrere il supporto del blocco del pedale fuori dal supporto saldato del blocco pedale.
  3. Utilizzare la chiave per riattaccare il lucchetto al supporto del blocco del pedale.
    Nota: Conservare e mettere al sicuro la chiave fuori dalla portata dei bambini per un uso futuro.
    Elemento Descrizione Qtà.
    1 Chiave 1
    2 Lucchetto 1
    3 Supporto del blocco del pedale 1
    4 Supporto saldato del blocco pedale 1
    5 Stabilizzatore posteriore
  4. Far scorrere il supporto del blocco del pedale sotto lo stabilizzatore posteriore per spostarlo e tenerlo fuori mano durante l’allenamento. È possibile posizionare il supporto del blocco del pedale in due modi diversi, a seconda della compatibilità.
    Opzione 1
    Opzione 2
    Elemento Descrizione Qtà.
    1 Chiave 1
    2 Lucchetto 1
    3 Supporto del blocco del pedale 1
    4 Supporto saldato del blocco pedale 1
    5 Stabilizzatore posteriore
  5. SwitchCycle è ora pronta per l'uso.

3.5: Come attivare il blocco del pedale – Solo per SwitchCycle domestico

  1. Far scorrere il supporto del blocco del pedale fuori da sotto lo stabilizzatore posteriore.
  2. Utilizzare la chiave precedentemente conservata per rimuovere il lucchetto dal supporto del blocco del pedale.
  3. Far scorrere il supporto del blocco del pedale nel supporto saldato del blocco pedale.
  4. Riattaccare il lucchetto al supporto del blocco del pedale.
    Nota: Conservare e mettere al sicuro la chiave fuori dalla portata dei bambini per un uso futuro.
  5. Le pedivelle sono ora bloccate.
    Elemento Descrizione Qtà.
    1 Supporto del blocco del pedale 1
    2 Stabilizzatore posteriore 1
    3 Lucchetto 1
    4 Chiave 1
    5 Supporto saldato del blocco pedale 1

3.6: Connessioni

La seguente presa di collegamento si trova nella parte anteriore della cyclette.

Componente Descrizione
1 Connessione IR
2 Rete CAT5e / Ethernet
3 Connessione coassiale
4 Collegamento HDMI
5 Ingresso alimentazione

3.7: Ricarica ®a induzione wireless Qi

Istruzioni per l'uso:
  1. Posizionare il dispositivo sulla stazione di ricarica in gomma identificata dal simbolo di ricarica.
    Componente Descrizione Qtà.
    1 Spia luminosa blu 1
    2 Stazione di ricarica wireless 1
    3 Telefono 1
  2. Se il dispositivo supporta la ricarica wireless Qi, la spia blu diventa blu con la notifica sul telefono cellulare che il dispositivo è in fase di ricarica.
Nota: Fare riferimento a Specifiche del prodottoper la ricarica wireless a induzione Qi.
Nota: Informazioni per la risoluzione dei problemi Analisi dei problemi - Stazione di ricarica wireless.

Esclusioni di responsabilità e precauzioni:

  • Supporta dispositivi Android e Apple e il loro profilo di ricarica rapida.
  • La ricarica wireless è destinata esclusivamente alla ricarica di smartphone. Non si garantisce la ricarica di altre periferiche come ad esempio AirPods o smartwatch.
  • Non posizionare lo smartphone sulla stazione di ricarica wireless quando tra lo smartphone e la stazione sono presenti materiali conduttivi come oggetti di metallo e magneti. Lo smartphone potrebbe non ricaricarsi correttamente o surriscaldarsi, o smartphone e le carte potrebbero subire dei danni.
  • Non posizionare lo smartphone sulla stazione di ricarica con carte di credito o carte RFID (identificazione a radiofrequenza) come carte per i trasporti o chiavi magnetiche posizionate sul retro del telefono o della cover del telefono.
  • Tenere carte di credito e carte RFID (come carte per i trasporti o chiavi magnetiche) lontane dall'area di ricarica.
  • Se la cover del telefono ospita carte di credito o carte con RFID, rimuovere la cover prima di usare la ricarica wireless.
  • A seconda del posizionamento del circuito di ricarica dello smartphone, il telefono potrebbe non ricaricarsi correttamente. Sistemare lo smartphone finché si attiva la luce che indica la ricarica e/o il telefono indica che si sta ricaricando.
  • La ricarica wireless potrebbe non funzionare correttamente se al telefono è stata applicata una cover molto spessa. Se la cover è molto spessa, rimuoverla prima di posizionare il telefono sulla stazione di ricarica wireless.
  • Se si collega un caricabatterie allo smartphone surante la ricarica wireless, la funzionalità di ricarica wireless non sarà più disponibile.
  • Se sono presenti delle cuffie collegate allo smartphone, posizionare quest'ultimo in orizzontale. Posizionare il telefono in verticale potrebbe spostare il circuito di ricarica lontano dalla posizione utile alla ricarica.
  • Se si sta utilizzando il telefono con una cover con ricarica wireless, non posizionare mai la cover da sola sulla stazione di ricarica. La stazione di ricarica e/o la cover potrebbero surriscaldarsi e creare rischi di incendio e lesioni.
  • La stazione di ricarica non ha interruttori di accensione.

3.8: Come regolare l'illuminazione smart

Il telaio è dotato di illuminazione, che si può accendere o spegnere, ha tre regolazioni della luminosità e 16 colori.
  1. Selezionare l'icona Lingua dalla Schermata introduttiva per accedere alla schermata Seleziona lingua.
  2. Toccare la parte inferiore della schermata Seleziona Lingua nella sequenza che segue: In basso a sinistra, In basso a destra, in basso a sinistra, in basso a destra
    Nota: Accertarsi di toccare DENTRO al quadrato nero!
  3. Navigare nel menu Opzioni del sistema fino a Configurazione ⇒ Gestore .
  4. Scorrere fino a Illuminazione smart.
  5. Premere il pulsante Enabled per accendere e spegnere le luci.
  6. Regolare la luminosità secondo necessità.
  7. Regolare il colore scegliendolo tra i 16 disponibili.

3.9: Come regolare la posizione del manubrio

  1. Sedersu sul sedile e sollevare il morsetto del vassoio accessori.
    Elemento Descrizione Qtà.
    1 Morsetto 1
  2. Fare scorrere il gruppo manubio indietro fino a ottenere la posizione corretta.
    Sulla console verrà visualizzato il numero di posizione del manubrio. Gli utenti che hanno effettuato l'accesso vedranno i numeri di posizione Precedente e Raccomandata.
    La posizione del manubrio
    La posizione del manubrio, precedente
    La posizione del manubrio, raccomandata
  3. Premere il morsetto per fissarlo in una posizione.

3.10: Come regolare la posizione del sedile

Un sellino adeguatamente regolato è essenziale per qualsiasi utilizzo ginnico della cyclette. Se il sellino è troppo vicino, si possono sforzare eccessivamente le ginocchia e i quadricipiti. Se il sellino è troppo lontano, si possono irritare piedi, caviglie, anche e ginocchia nell'azione di avvicinamento.
  1. Sedersi sul sedile e poggiare i cuscinetti plantari sui pedali.
    Nota: La posizione ottimale consente il movimento della gamba anche quando si raggiunge il punto inferiore della corsa, senza alcun impedimento del movimento delle ginocchia, senza che sia necessario spostarsi sul sedile o senza dover estendere forzatamente le anche. Nel punto di massima estensione della gamba, il ginocchio deve rimanere leggermente piegato.
  2. Se è necessario abbassare il sedile, sollevare la manopola di regolazione a molla, ubicata sotto il lato anteriore del sedile.
    Attenzione: Non regolare il sedile mentre si sta pedalando o quando si è seduti sullo stesso. Una tale azione potrebbe comportare lesioni o un allenamento non confortevole.
    Componente Descrizione Qtà.
    1 Impugnatura di regolazione sedile 1
  3. Afferrare la manopola e la punta del sedile con una mano e usare l'altra mano per afferrare il retro del sedile.
  4. Fare scorrere la manopola e il sedile indietro fino a ottenere la posizione corretta. Rilasciare l'impugnatura per completare l'innesto del sedile.
    La console mostrerà il numero di posizione del sellino. Gli utenti che hanno effettuato l'accesso vedranno i numeri di posizione Precedente e Raccomandata.
    Posizione sellino
    Posizione sellino, precedente
    Posizione sellino, raccomandata
  5. Provare a far scorrere leggermente in alto o in basso il sedile per verificare che sia bloccato in posizione.
  6. Controllare la distanza del sellino e regolarla nuovamente se necessario.
  7. Se si desidera sollevare il sedile, spostarlo alla posizione confortevole. Per sollevare il sedile, non è necessario sollevare la manopola di regolazione.

3.11: Regolazione delle cinghie dei pedali

Le cinghie dei pedali servono a non far scivolare le scarpe dai pedali durante l’allenamento. Le cinghie non devono stringere eccessivamente, solo quanto basta a impedire che le scarpe scivolino mentre si pedala. L’utente deve controllare ed eventualmente regolare le cinghie prima di iniziare l’allenamento.

Symbio™ Upright Lifecycle®

Usare una mano per spingere il fermo della cinghia verso l'alto per allentare la cinghia a coste. Usare l'altra mano per estrarre la cinghia a coste da sotto il fermo della cinghia. Appoggiare il piede sul pedale. Avvolgere la cinghia a coste sul piede per determinare la lunghezza desiderata. Spingere il fermo della cinghia verso l'alto e fare passare la cinghia a coste attraverso il fermo della cinghia per selezionare l'apertura corretta. Rilasciare il fermo della cinghia per bloccare la cinghia in posizione.

Componente Descrizione
1 Fermo della cinghia
2 Fascetta
3 Pedale
Symbio™ Upright SwitchCycle
Nota: L'altro lato del pedale è utilizzato per le scarpe da ciclismo con tacchetti.

Usare una mano per spingere la fibbia del cinturino verso il basso per allentare il cinturino. Appoggiare il piede sul pedale. Tirare il cinturino verso l'alto per stringerlo.

Usare una mano per spingere la fibbia del cinturino verso il basso per allentare il cinturino e sfilare il piede.

Componente Descrizione
1 Fibbia del cinturino
2 Fascetta
3 Pedale

Capitolo 4: Assemblaggio

4.1: Collegamento per ottenere informazioni aggiuntive online

Oltre alle informazioni contenute nel presente manuale, scansionare il seguente codice QR per accedere a ulteriori informazioni sul prodotto, manuali, domande frequenti (FAQ), ricambi, dettagli sulla garanzia, assistenza e altro ancora.

Commerciale

Informazioni sull'installazione commerciale di Life Fitness Symbio Upright Cycles

https://lfn.fit/SymbioUprightCyclesInstall

Casa

Informazioni sull'installazione domestica di Life Fitness Symbio Upright Cycles

http://lfn.fit/SymbioUprightCyclesHomeInstall

4.2: Bulloneria

Componente Descrizione Qtà.
1 Anello di gomma 2
2 Vite: M4.2 x 13, PAN, PHL, ST, ZN, autoperforante 2
3 Vite: M4.2 x 0.7 6G6G x 19, DIN, PHL, PAN, AB, ST, ZB 2
4 Vite: M5 X 0,8 X 14, PHL, PAN, MS, ST, BZ 12
5 Vite: M6 x 1-6G6H x 14, DIN, HEX, BUT, L, ST, ZB 8
6 Vite: M8 x 1.25 6G6G x 16, DIN, HEX, BUT, L, CS, ST 4
7 Staffa del cavo di alimentazione 1

4.3: Attrezzi necessari

  • Chiave a brugola da 4 mm
  • Chiave a brugola da 5 mm
  • Chiave fissa da 17 mm
  • Cacciavite Phillips n°2
  • Cacciavite dinamometrico
  • Chiave dinamometrica
Nota: NON utilizzare cacciaviti ad impatto per installare le viti.

4.4: Procedura di assemblaggio

Per eseguire questa procedura è consigliato l'intervento di due persone.

Suggerimento: Leggere attentamente tutte le istruzioni prima di montare l'unità. Controllare con attenzione tutti i componenti. In caso di danni, consultare la sezione Assistenza clienti per poter effettuare la corretta procedura di restituzione, sostituzione o nuova ordinazione dei componenti.

4.4.1: Montaggio dell'unità saldata della console

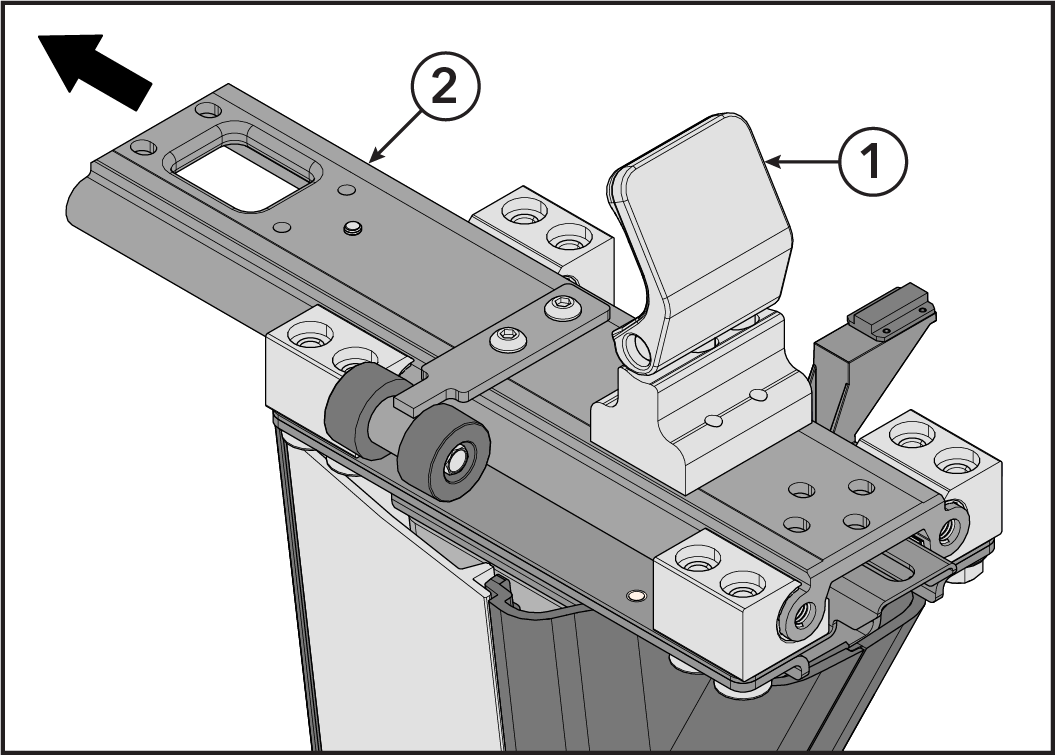

  1. Sollevare il morsetto e il gruppo guida di scorrimento in avanti, lontano dall'utente.
    Componente Descrizione Qtà.
    1 Morsetto 1
    2 Gruppo guida 1
  2. Bloccare il gruppo guida in posizionare premendo il morsetto verso il basso.
  3. Dirigere i cavi verso l'alto tramite l'unità saldata della console. I cavi di comunicazione e alimentazione passano attraverso l'accesso posteriore sulla sommità dell'unità saldata della console. I cavi restanti passano atraverso l'accesso anteriore sulla sommità dell'unità saldata della console.
    Nota: Il cavo di messa a terra e il cavo del vassoio accessori non passano attraverso l'unità saldata della console.

    Componente Descrizione Qtà.
    1 Unità saldata della console 1
    2 Gruppo guida 1
    3

    Comm della base

    Alimentazione della base

    		 2
    4

    Alimentazione

    Coassiale

    IR

    Ethernet

    		 4
    5 Cavo di messa a terra 1
    6 Cavo del vassoio accessori 1

  4. Installare le viti in alto e in basso per fissare l'unità saldata della console al gruppo guida usando una chiave a brugola da 4 mm.
    Componente Descrizione Qtà.
    1 Vite: M6 x 1-6G6H x 14, DIN, HEX, BUT, L, ST, ZB 4

    Serrare manualmente i bulloni.

  5. Installare le viti dalla parte anteriore per fissare l'unità saldata della console al gruppo guida usando una chiave a brugola da 5 mm.
    Componente Descrizione Qtà.
    1 Vite: M8 x 1,25 6G6G x 16, DIN, HEX, BUT, L, CS, ST 2

    Serrare la bulloneria a 3,9 ft-lb (4 Nm).

  6. Serrare le viti M6 a 3,9 ft-lb (5,3 Nm).

4.4.2: Installare il vassoio porta-accessori e il gruppo manubrio

  1. Sollevare il morsetto e far scorrere completamente all’indietro il gruppo della guida, verso l’utente.
    Elemento Descrizione Qtà.
    1 Morsetto 1
    2 Gruppo Guida 1
  2. Allineare il vassoio porta-accessori e il gruppo manubrio in modo che il morsetto passi attraverso il foro nel vassoio. Posizionare il vassoio porta-accessori e il gruppo manubrio sul gruppo guida.
    Nota: Fare attenzione a non pizzicare i cavi durante il posizionamento del vassoio porta-accessori e del gruppo manubrio.
    Elemento Descrizione Qtà.
    1 Gruppo vassoio porta-accessori e manubrio 1
    2 Morsetto 1
  3. Bloccare il gruppo guida in posizione premendo il morsetto verso il basso.
  4. Installare le viti dal retro per fissare il vassoio porta-accessori e il gruppo manubrio al gruppo guida, utilizzando una chiave a brugola da 5 mm.
    Elemento Descrizione Qtà.
    1 Vite: M8 x 1.25 6G6G x 16, DIN, HEX, BUT, L, CS, ST 2

    Serrare manualmente i bulloni.

  5. Installare le viti dal basso per fissare il vassoio porta-accessori e il gruppo manubrio al gruppo guida, utilizzando una chiave a brugola da 4 mm.
    Elemento Descrizione Qtà.
    1 Vite: M6 x 1-6G6H x 14, DIN, esagono, testa bombata, sinistra, acciaio, zincata blu 4

    Serrare manualmente i bulloni.

  6. Serrare la bulloneria dei Punti 4 e 5 a 3,9 ft-lb (5,3 Nm).
  7. Installare le viti dal basso per fissare il vassoio porta-accessori e il gruppo manubrio alla struttura saldata della console, utilizzando un cacciavite a croce.
    Elemento Descrizione Qtà.
    1 Vite: M5 x 0.8 x 14, PHL, PAN, MS, ST, BZ 2

    Serrare l'hardware a 1,1 ft-lb (1,5 Nm).

  8. Collegare il cavo del vassoio proveniente dal vassoio porta-accessori e dal gruppo manubrio al cavo del vassoio instradato attraverso la struttura saldata della console.
    Nota: Tagliare la fascetta, se necessario.
    Elemento Descrizione Qtà.
    1 Cavo del vassoio – Vassoio porta-accessori 1
    2 Cavo del vassoio – Struttura saldata della console 1
    3 Fascetta fermacavo 1

4.4.3: Installazione della console

  1. Far scorrere la console verso il basso sulle linguette dell'unità saldata della console
    Nota: Tenere i cavi fermi mentre si fa scorrere la console in posizione.
    Componente Descrizione Qtà.
    1 Console 1
    2 Unità saldata della console 1
  2. Avvitare le viti che fissano la console all'unità saldata di supporto utilizzando un cacciavite a croce. Posizionare il cavo di terra sul foro della vite e installare la vite di fissaggio del cavo di terra alla console utilizzando un cacciavite a croce.
    Nota: I triangoli presenti sull'unità saldata della console indicano le posizioni di installazione delle viti.
    Componente Descrizione Qtà.
    1 Cavo di terra 1
    2 Console 1
    3 Vite: M5 X 0,8 X 14, PHL, PAN, MS, ST, BZ 4
    4 Vite del cavo di terra (identica alla vite indicata in precedenza) (inclusa sopra)

    Serrare manualmente i bulloni.

  3. Serrare la bulloneria a 2,2 ft-lb (3 Nm).

4.4.4: Connessioni dei cavi dalla base alla console

Componente Descrizione
1 Ethernet
2 HDMI
3 IR
4 Stazione di ricarica wireless
5 Coassiale
6 Alimentazione
7 Activity Zone / Lifepulse / Manubri
8 Com della Base
9 CSAFE
Nota: Avvolgere il cavo in eccesso nell'area illustrata.

4.4.5: Rimuovere la protezione anteriore inferiore

  1. Rimuovere la vite che fissa la protezione anteriore inferiore al telaio utilizzando un cacciavite a croce.
    Componente Descrizione Qtà.
    1 Protezione anteriore inferiore 1
    2 Telaio 1
    3 Vite: M4 x 0,70-6G6G x 16, PHL, PAN, MS, ST 1

4.4.6: Collegare il cavo di alimentazione e gli altri cavi

  1. Inserire il cavo di alimentazione nella presa di corrente.
    Componente Descrizione Qtà.
    1 Connessione IR 1
    2 Rete CAT5e / Ethernet 1
    3 Connessione coassiale 1
    4 Collegamento HDMI 1
    5 Ingresso alimentazione 1
  2. Collegare gli eventuali altri cavi.

4.4.7: Installazione della staffa del cavo di alimentazione

  1. Far scorrere la staffa del cavo di alimentazione sotto al cavo stesso e allinearlo con i fori sul telaio.
    Nota: Assicurarsi che la spina del cavo di alimentazione sia inserita completamente nella presa.
    Nota: Assicurarsi che la staffa del cavo di alimentazione sia in contatto con la spina del cavo di alimentazione
    Componente Descrizione Qtà.
    1 Staffa del cavo di alimentazione 1
    2 Foro sul telaio 2
    3 Spina del cavo di alimentazione 1
  2. Installare le due viti che fissano la staffa di bloccaggio del cavo di alimentazione usando un cacciavite Phillips.
    Componente Descrizione Qtà.
    1 Staffa del cavo di alimentazione 1
    2 Telaio 1
    3 Vite: M4.2 x 13, PAN, PHL, ST, ZN, autoperforante 2

    Serrare manualmente i bulloni.

4.4.8: Installazione della protezione anteriore inferiore

  1. Avvitare le viti che fissano la protezione anteriore inferiore al telaio utilizzando un cacciavite a croce.
    Componente Descrizione Qtà.
    1 Protezione anteriore inferiore 1
    2 Telaio 1
    3 Vite: M4 x 0.70-6G6G x 16, PHL, PAN, MS, ST 1

    Serrare la bulloneria a 1,1 ft-lb (1,5 Nm).

4.4.9: Installare il coperchio posteriore della console

  1. Agganciare le fascette Tinnerman sullo sportello posteriore della console nei fori dell'unità saldata della console.
    Componente Descrizione Qtà.
    1 Sportello posteriore della console 1
    2 Unità saldata della console 1
  2. Serrare le viti che fissano lo sportello posteriore della console all'unità saldata della console utilizzando un cacciavite a croce.
    Componente Descrizione Qtà.
    1 Sportello posteriore della console 1
    2 Vite: M5 X 0,8 X 14, PHL, PAN, MS, ST, BZ 2

    Serrare la bulloneria a 1,1 ft-lb (1,5 Nm).

4.4.10: Installare la protezione del vassoio inferiore

  1. Premere anelli di gomma nei fori sulla protezione posteriore della console.
    Componente Descrizione Qtà.
    1 Protezione posteriore della console 1
    2 Anello di gomma 2
  2. Serrare senza stringere le viti che fissano la protezione del vassoio inferiore al vassoio accessori utilizzando un cacciavite a croce.
    Componente Descrizione Qtà.
    1 Protezione del vassoio inferiore 1
    2 Ripiano portaoggetti 1
    3 Vite: M5 X 0,8 X 14, PHL, PAN, MS, ST, BZ 4

    Serrare manualmente i bulloni.

  3. Serrare senza stringere le viti che fissano la protezione del vassoio inferiore alla protezione posteriore della console utilizzando un cacciavite a croce.
    Componente Descrizione Qtà.
    1 Protezione del vassoio inferiore 1
    2 Protezione posteriore della console 1
    3 Vite: M4.2 X 0,7 6G6G X 19, DIN, PHL, PAN, AB, ST, ZB 2

    Serrare manualmente i bulloni.

  4. Serrare la bulloneria dei punti 2 e 3 a 1,1 ft-lb (1,5 Nm).

4.4.11: Verificare che l'unità funzioni correttamente

Nota: Avviare l'unità premendo il pedale.

Capitolo 5: Specifiche

5.1: Caratteristiche tecniche dei prodotti

Uso previsto: Pesante / Commerciale, EN ISO 20957, Classe SA
  • Symbio™ Upright SwitchCycle
  • Symbio™ Upright Lifecycle®
Domestico, EN ISO 20957, Classe HA
  • Symbio™ Home Upright Lifecycle®
  • Symbio™ SwitchCycle verticale per uso domestico
Peso massimo utente: 181 kg (400 lbs.)
Dimensioni pedali Symbio™ Upright SwitchCycle: 16 cm x 10.4 cm (6.3 pollici x 4.1 pollici)
Symbio™ Upright Lifecycle®: 16.5 cm x 14 cm (6.5 pollici x 5.5 pollici)
Tipo di trasmissione Generatore / Cinghia
Illuminazione
  • Tastiere sui manubri e zona di attività
  • Pedivella
  • Logo Life Fitness sul retro della console
  • Adesivo per insetti Life Fitness su una colonna
Colori illuminazione 16 colori; 3 livelli di luminosità
Console Display HD da 24" (61 cm) diagonalmente, 1080P con tecnologia AIT
Comunicazione wireless Bluetooth, NFC, compatibilità Apple e Samsung Watch, ANT+, RFID, connettività wireless
A richiesta+ Oltre 500 lezioni e corsi
Guida Caratteristiche di guida e assistenza iniziale per apprendere l'uso della console
Requisiti di alimentazione: Vedere la sezione Requisiti di alimentazione elettrica
Sistemi di monitoraggio della frequenza cardiaca

Sistema di monitoraggio della frequenza cardiaca digitale brevettato Lifepulse™ compatibile con telemetria Polar®

Compatibile con ANT+ e sistemi di monitoraggio del battito cardiaco Bluetooth

Fascia toracica per il monitoraggio del ritmo cardiaco compresa con gli apparecchi di uso domestico
Ricarica wireless Carica a induzione wireless Qi
  • Settore di carica: 50 mm x 80 mm (circa 2 x 3 pollici)
  • Tempi di ricarica: meno di 3 secondi
  • Uscita massima: 10 W
  • Compatibilità protocollo di ricarica: Ricarica rapida Qi
  Dimensioni fisiche (con console)
Lunghezza 48.3 in. / 123 cm
Larghezza 24 in. / 61 cm
Altezza 61.2 in. / 155 cm
Peso 79 kg (174 lbs.)

Capitolo 6: Dati tecnici e di manutenzione

6.1: Programma di manutenzione preventiva

Componente Settimanale Mensile Semestrale
Rivestimenti della console Pulire   Ispezionare
Portabottiglie / Vassoi accessori Pulire Ispezionare
Bulloni di fissaggio della console     Ispezionare
Bulloneria     Ispezionare
Telaio / Supporto sedile Pulire   Ispezionare
Protezioni in plastica Pulire Ispezionare
Sensori Lifepulse Pulire / Ispezionare
Piedini di livellamento   Ispezionare / Regolare
Pedali / Cinghie Pulire Ispezionare

6.2: Consigli per la manutenzione preventiva

Nota: L’apparecchio può essere considerato sicuro soltanto se sottoposto a ispezioni regolari per verificare l'eventuale presenza di danneggiamenti o usura. Qualora sia necessario riparare o sostituire componenti difettosi, non utilizzare l'apparecchiatura. Fare particolare attenzione ai componenti soggetti a usura, come indicato di seguito.
Nota: L’apparecchio può essere considerato sicuro soltanto se sottoposto a ispezioni regolari per verificare l'eventuale presenza di danneggiamenti o usura. Qualora sia necessario riparare o sostituire componenti difettosi, non utilizzare l'apparecchiatura. Fare particolare attenzione ai componenti soggetti a usura, come indicato di seguito.

Affinché il prodotto continui a fornire prestazioni ottimali, si consiglia di attenersi ai seguenti suggerimenti di manutenzione preventiva:

  • Posizionare il prodotto in un luogo fresco e asciutto.
  • Pulire la console del display e tutte le superfici esterne con un detergente approvato o compatibile (vedere la sezione Detergenti Approvati e Compatibili) e con un panno in microfibra.
  • Le unghie lunghe possono graffiare o danneggiare la superficie della console; usare i polpastrelli per premere i tasti di selezione sulla console.
  • Pulire regolarmente la superficie dei pedali.
Nota: Per la pulizia delle parti esterne, si raccomanda di usare un detergente non abrasivo e un panno morbido di cotone. Non applicare mai il detergente direttamente sulle superfici dell'apparecchiatura.

6.3: Detergenti approvati e compatibili

Gli esperti di hanno approvato due detergenti in particolare: PureGreen 24 e Gym Wipes. Entrambi questi detergenti toglieranno efficacemente e in modo sicuro sporcizia e sudore dall'attrezzatura. PureGreen 24 e la formula antibatterica Force di Gym Wipes sono disinfettanti efficaci contro le infezioni MRSA e H1N1.

PureGreen 24 è disponibile in formato spray, comodo da usare per il personale della palestra. Applicare lo spray su un panno di microfibra e pulire l'attrezzatura. Per una disinfezione generale, usare PureGreen 24 sull'attrezzatura per almeno 2 minuti e per almeno 10 minuti per il controllo di funghi e virus.

Gym Wipes sono salviette preinumidite, di grandi dimensioni e resistenti, da usare sull'attrezzatura prima e dopo gli allenamenti. Utilizzare le salviette Gym Wipes sull'attrezzatura per almeno 2 minuti per una disinfezione generale.

Contattare l'assistenza clienti per ordinare questi prodotti telefonando al numero 1.800.351.3737 o scrivendo a customersupport@lifefitness.com.

Per pulire il display e tutte le superfici esterne è possibile usare anche un sapone delicato e acqua, o un detersivo delicato per uso domestico. Usare soltanto un panno morbido in microfibra. Versare il detergente sul panno di cotone prima della pulizia. NON usare ammoniaca o detergenti a base di acidi. NON usare detergenti abrasivi. NON usare salviette di carta. NON applicare il detergente direttamente sull'apparecchiatura.

6.4: Risoluzione dei problemi della fascia toracica cardio Polar®

Frequenza cardiaca irregolare o assente
Causa probabile Azione correttiva
Gli elettrodi del trasmettitore della fascia toracica non sono bagnati a sufficienza per poter rilevare la frequenza cardiaca con accuratezza. Inumidire gli elettrodi del trasmettitore della fascia toracica.
Gli elettrodi del trasmettitore della fascia toracica non aderiscono perfettamente alla cute. Assicurarsi che gli elettrodi del trasmettitore della fascia toracica aderiscano perfettamente alla cute.
Il trasmettitore della fascia toracica dev'essere pulito. Lavare il trasmettitore della fascia toracica con sapone neutro e acqua.
Trasmettitore della fascia toracica non impostato in maniera corretta. La configurazione del trasmettitore a cintura avviene inizialmente avvicinandolo al ricevitore entro 30,5 cm (1 piede). Il ricevitore si trova nella console. Dopo che la frequenza cardiaca viene visualizzata sulla console, il raggio d’azione si estende fino a 91,4 cm (3 piedi).
La batteria della fascia toracica è scarica. Per istruzioni sulla sostituzione della fascia toracica, contattare il servizio di assistenza clienti.
Frequenza cardiaca insolitamente elevata
Causa probabile Azione correttiva
Interferenze elettromagnetiche da:
  • Televisori e/o antenne
  • Telefoni cellulari
  • Computer
  • Macchine
  • Le linee di alimentazione dell'alta tensione
  • Attrezzature da allenamento motorizzate
 Allontanare l'apparecchiatura dalla probabile causa, o allontanare la causa dell'interferenza dall'apparecchiatura fino a quando i valori della frequenza cardiaca non risultano accurati.

6.5: Risoluzione dei problemi relativi ai sensori Lifepulse™

Se la frequenza cardiaca è irregolare o non risulta presente, eseguire le seguenti operazioni:

  • Asciugarsi le mani perché abbiano buona presa.
  • Applicare le mani sui sensori incorporati sulle manopole.
  • Afferrare saldamente i sensori.
  • Applicare una pressione costante attorno ai sensori.

6.6: Analisi dei problemi - Stazione di ricarica wireless

Una spia LED blu è posizionata sul davanti della stazione di ricarica wireless. Fare riferimento alla tabella di seguito per la descrizione e lo status degli indicatori LED.

Stato Descrizione Indicatore LED
Avviamento La console è accesa. ACCESO
Modalità di attesa La stazione di ricarica è pronta a ricaricare un dispositivo. SPENTO
Ricarica in corso La stazione di ricarica sta ricaricando un dispositivo correttamente posizionato. ACCESO
Ricarica completa Il caricabatterie ha completato la ricarica di un dispositivo. ACCESO
Errore di ricarica Possibili errori:
  1. Individuato un oggetto estraneo (carta RFID, oggetti metallici, ecc) sul circuito di ricarica.
  2. La cover dello smartphone è troppo spessa.
  3. La stazione di ricarca wireless è danneggiata.
Azioni correttive:
  1. Rimuovere l'oggetto estraneo dalla stazione di ricarica. Riposizionare il telefono.
  2. Rimuovere la cover del telefono. Posizionare il telefono sulla stazione di ricarica wireless.
  3. Contattare il servizio assistenza clienti Life Fitness.
SPENTO

6.7: Istruzioni

6.7.2: Come ottenere assistenza tecnica per il prodotto

  1. Accertarsi che il problema esista realmente e rileggere le istruzioni operative. Il problema potrebbe essere causato da una mancanza di familiarità con il prodotto, con le sue funzionalità e con i suoi programmi di allenamento.
  2. Individuare il numero di serie sulla parte anteriore dell'unità, sopra l'interruttore di alimentazione. Annotare il numero di serie.
  3. Contattare il Servizio di assistenza clienti al numero http://www.lifefitness.com.

Capitolo 7: Garanzia

7.1: Informazioni sulla garanzia

Utilizzare il link qui sotto oppure scansionare il codice QR per accedere alle informazioni sulla garanzia:

http://lifefitness.com/warranties
