Life Fitness

Atmos Treadmill und Atmos Home Edition Treadmill

Bedienungsanleitung / Montageanleitung

1027979-0007 AC

Cover Image

i Firmensitz

  • Columbia Centre III, 9525 Bryn Mawr Avenue, Rosemont, IL 60018 • USA
  • 847.288.3300 • FAX: 847.288.3703
  • Service-Tel.: 800.351.3737 (gebührenfrei in den U.S.A. und Kanada)
  • Globale Website: www.lifefitness.com
Internationale Niederlassungen

NORD- UND SÜDAMERIKA

Nordamerika

Life Fitness, LLC

EUROPA, NAHER OSTEN UND AFRIKA (EMEA)

Belgien, Niederlande und Luxemburg

Life Fitness (Atlantic) B.V.

Alle anderen EMEA-Länder und das Vertriebsgeschäft EMEA*

Life Fitness (Atlantic) B.V.

Brasilien

Life Fitness Brasil

Vereinigtes Königreich

Life Fitness UK LTD

ASIEN-PAZIFIK (AP)

Japan

Life Fitness Japan, Ltd

Lateinamerika und Karibik*

Life Fitness, LLC

Deutschland, Österreich, Schweiz

Life Fitness Europe GmbH

Hongkong

Life Fitness Asia Pacific LTD



Spanien

Life Fitness IBERIA

Alle anderen Länder des asiatisch-pazifischen Raums und Vertriebsunternehmen des asiatisch-pazifischen Raums*

Life Fitness Asia Pacific LTD

*Informationen über die regionale Vertretung oder den Vertriebs- / Verkaufshändler finden Sie unter www.lifefitness.com

ii Benutzer- und Servicedokumente – Link

https://lfn.fit/KnowledgeBase

https://lfn.fit/PartStore

Additional information is available online using the links above.

English

.تتوفر معلومات إضافية على الإنترنت باستخدام الرابط أعلاه

Arabic, Saudi Arabia, Primary

点击上面的链接可在线获取更多信息。

Chinese, Simplified, Primary

Flere oplysninger er tilgængelige online gennem linket ovenfor.

Danish

Bijkomende informatie is online beschikbaar via bovenstaande link.

Dutch

Vous trouverez plus d'informations en ligne à l'aide du lien ci-dessus.

French

Zusätzliche Informationen finden Sie online über den oben angegebenen Link.

German

Ulteriori informazioni sono disponibili online utilizzando il link sopra riportato.

Italian

追加情報は上記リンクを使用してオンラインで利用可能です。

Japanese

상기 링크를 통해 온라인에서 추가 정보를 볼 수 있습니다.

Korean

Informações adicionais estão disponíveis on-line, através do link acima.

Portuguese, Brazil, Primary

Дополнительная информация доступна в интернете по ссылке, указанной выше.

Russian

Mediante el enlace anterior podrá acceder a información adicional en línea.

Spanish

Ytterligare information finns online genom att använda länken ovan.

Swedish

İnternet üzerinden daha fazla bilgi edinmek için yukarıdaki bağlantıyı kullanabilirsiniz.

Turkish

.هناك معلومات إضافية متاحة على الإنترنت باستخدام الرابط أعلاه

Arabic,Standard, Secondary

Informazio osagarria eskuragarri dago goiko estekaren bidez.

Basque

Допълнителна информация можете да намерите онлайн, като използвате връзката по-горе.

Bulgarian

Mitjançant l'enllaç anterior podreu accedir a informació addicional en línia.

Catalan

使用上面的連結線上提供額外資訊。

Chinese, Traditional, Secondary

Dodatne informacije možete pronaći na internetu sljedeći vezu iznad.

Croatian

ከላይ የተቀመጠውን አገናኝ(ሊንክ) በመጠቀም መረጃዎች ኦንላይን ያገኛሉ፡፡

Ethiopian

Lisätietoja on saatavissa verkosta käyttämällä yllä olevaa linkkiä.

Finnish

Wubetumi anya nsɛm afoforo aka ho wɔ wɛbsait so denam asɛm a ɛwɔ atifi hɔ a wubemia so so.

Ghana

Πρόσθετες πληροφορίες είναι διαθέσιμες ονλάιν χρησιμοποιώντας το σύνδεσμο παραπάνω.

Greek

.מידע נוסף אפשר לקבל באינטרנט באמצעות הקישור לעיל

Hebrew

További információ elérhető online, a fenti hivatkozás segítségével.

Hungarian

Viðbótarupplýsingar eru fáanlegar á netinu með því að smella á tengilinn hér fyrir ofan.

Icelandic

Plus indicium per superum situm potes invenire.

Latin

മുകളിലുള്ള ലിങ്ക് ഉപയോഗിച്ച് ഓൺലൈനിൽ കൂടുതല് വിവരങ്ങൾ ലഭ്യമാണ്.

Malayalam

Ytterligere informasjon er tilgjengelig på nettet via linken ovenfor.

Norwegian Nyorsk

Dodatkowe informacje są dostępne online pod powyższym odnośnikiem.

Polish

Informações adicionais estão disponíveis online a usar o link acima.

Portuguese, Portugal, Secondary

Informații suplimentare sunt disponibile online, utilizând link-ul de mai sus.

Romanian

Dodatne informacije dostupne su na mreži putem gornjeg linka.

Serbian

Ďalšie informácie sú dostupné online na vyššie uvedenom odkaze.

Slovak

TradeMarkList Gym Wipes, PureGreen 24

Life Fitness® ist ein eingetragenes Warenzeichen

Gym Wipes® ist eine eingetragene Marke der The 2XL Corporation. PureGreen 24 ist eine Marke von Pure Green.

Kapitel 1: Zusätzliche Informationen

1.1: Link zu zusätzlichen Online-Informationen

Zusätzlich zu den in diesem Handbuch bereitgestellten Inhalten scannen Sie bitte den folgenden QR‑Code, um weitere Produktinformationen, Handbücher, FAQs, Ersatzteile, Garantiedetails, Support‑Kontakt usw. zu erhalten.

Life Fitness Atmos Treadmill

https://lfn.fit/AtmosT

Kapitel 2: Erste Schritte

2.1: Sicherheitsanweisungen

Der Eigentümer der Ausrüstung ist dafür verantwortlich, den Benutzern sämtliche Warnhinweise und Anweisungen zur Verfügung zu stellen.

Lesen Sie vor dem Gebrauch alle Anweisungen.

Vorsicht: Wenn Änderungen oder Modifikationen an diesem Gerät vorgenommen werden, erlischt ggf. die Produktgarantie.
Vorsicht: Verletzungsgefahr - um Verletzungen zu vermeiden, ist beim Betreten oder Verlassen eines laufenden Bandes äußerste Vorsicht geboten. Lesen Sie vor der Verwendung die Bedienungsanleitung durch.
Warnung: Unsachgemäßer oder übermäßiger Gebrauch von Trainingsgeräten kann gesundheitliche Probleme zur Folge haben. Life Fitness Sofern Risikofaktoren vorliegen empfiehlt es sich NACHDRÜCKLICH, sich vor erstmaliger Trainingsaufnahme ärztlich untersuchen zu lassen. Dies gilt für Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholesterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. Sollte es während des Trainings zu Schwindelanfällen, Benommenheit, Schmerzen oder Atemnot kommen, muss das Training sofort beendet werden.
Warnung: Schließen Sie alle Produkte nur an eine ordnungsgemäß geerdete Steckdose an, um Verbrennungen, Feuer, Stromschläge und Verletzungen zu verhindern.
Warnung: Herzfrequenz-Messungssysteme sind manchmal ungenau. Übermäßige Anstrengungen können zu schweren Verletzungen oder zum Tod führen. Wenn Ihnen schwindelig wird, brechen Sie das Training sofort ab.
Warnung: Nicht zum Dehnen verwenden und keine Riemen oder anderen Geräte befestigen.
Warnung: Bewahren Sie die Batterien außerhalb der Reichweite von Kindern auf.

Einige Brustgurte können eine austauschbare Batterie enthalten.

  • Das Verschlucken kann durch Verätzungen und einer möglichen Perforation der Speiseröhre innerhalb von nur zwei Stunden zu schweren Verletzungen oder gar zum Tod führen.
  • Wenn sie annehmen ihr Kind eine Batterie heruntergeschluckt hat, rufen Sie für schnelle, kompetente Beratung sofort die nächste Vergiftungszentrale an.
  • Prüfen Sie die Geräte und stellen Sie sicher, dass das Batteriefach richtig gesichert ist. Prüfen Sie z. B. ob die Befestigungsschraube oder andere mechanische Verbindungselemente fest angezogen sind. Das Gerät darf nicht mit ungesichertem Batteriefach benutzt werden.
  • Altbatterien sicher und umgehend entsorgen. Entladene Batterien können weiterhin gefährlich sein.
  • Informieren Sie andere über die mit Knopfbatterien verbundenen Risiken und wie sie ihre Kinder schützen können.
Warnung: Halten Sie den Bereich 2 m x 0,9 m / 6,5 ft. x 3 ft. hinter dem Laufband frei von Hindernissen, wie z. B. Wände, Möbel und andere Geräte. Falls ein längeres Netzkabel benötigt wird, setzen Sie Sich mit dem Kundendienst in Verbindung.
Warnung: Stellen Sie sicher, dass die Notfall-Sicherheitsleine am Benutzer befestigt und in der richtigen Position auf dem Laufband ist, bevor Sie mit dem Training beginnen
Warnung: Die Zentrierung des Laufbands muss angepasst werden, wenn sich das Band nicht zwischen den Markierungen befindet, die die maximal zulässigen seitlichen Positionen anzeigen Informationen hierzu finden Sie in der Montageanleitung für das Laufband.
Warnung: This product can expose you to chemicals including 1,3-butadiene, which is known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.
Gefahr: Um das Risiko eines elektrischen Schlags oder Verletzung durch sich bewegende Teile zu vermeiden, trennen Sie das Produkt immer von der Stromversorgung, bevor Sie mit der Reinigung oder mit einer Wartungstätigkeit beginnen.
  • Life Fitness gewährleistet oder garantiert nicht, dass die zur Herstellung der gemäß Life Fitness angebotenen Produkte verwendeten Bestandteile latexfrei sind. Die Benutzer dieser Produkte müssen alle erforderlichen Vorkehrungen ergreifen, um versehentliche Berührungen zu vermeiden, die eine allergische Reaktion auf Latex zur Folge haben könnten.
  • Benutzen Sie das Produkt nicht, wenn es fallen gelassen bzw. anderweitig beschädigt wurde oder das Netzkabel bzw. der Netzstecker beschädigt ist oder das Gerät teilweise in Wasser getaucht wurde. Wenden Sie sich an den Kundendienst.
  • Stellen Sie das Gerät so auf, dass der Benutzer den Netzanschluss erreichen kann. Sollte das Netzkabel beschädigt sein, darf es aus Sicherheitsgründen nur vom Hersteller, einem autorisierten Servicetechniker oder Elektriker ersetzt werden, um Gefahren zu vermeiden.
  • Sollte das Netzkabel beschädigt sein, darf es aus Sicherheitsgründen nur von einem autorisierten Servicetechniker oder Elektriker ersetzt werden, um Gefahren zu vermeiden.
  • Befolgen Sie immer die Hinweise auf dem Display, um die korrekte Bedienung des Gerätes zu gewährleisten.
  • Dieses Gerät darf nicht von Erwachsenen oder Kindern mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, es sei denn, die Verwendung des Geräts erfolgt unter Aufsicht oder mit entsprechenden Anweisungen von einer für ihre Sicherheit verantwortlichen Person.
  • Verwenden Sie das Gerät nicht im Freien, in Schwimmbeckennähe oder in Räumen mit hoher Luftfeuchtigkeit.
  • Verwenden Sie das Produkt nicht, wenn die Lüftungsöffnungen blockiert sind. Dafür sorgen, dass keine Flusen, Haare oder Staub die Lüftungsöffnungen blockieren.
  • Stecken Sie keine Gegenstände in Geräteöffnungen. Sollte versehentlich ein Fremdkörper in eine Öffnung fallen, schalten Sie das Gerät aus, ziehen Sie das Netzkabel aus der Steckdose und versuchen Sie vorsichtig, den Gegenstand zu entfernen. Falls das nicht gelingt, wenden Sie sich bitte an Ihren Kundendienst.
  • Stellen Sie keinerlei Flüssigkeiten auf dem Gerät ab, außer auf der dafür vorgesehenen Zubehörablage oder im Getränkehalter. Empfehlenswert sind Flaschen mit Deckel.
  • Trainieren Sie niemals barfuß. Tragen Sie immer Schuhe. Tragen Sie Schuhe mit geeigneten Sohlen aus Gummi oder anderen rutschfesten Materialien. Tragen Sie keine Schuhe mit Absätzen, Ledersohlen, Stollen oder Spikes. Achten Sie darauf, dass sich keine Steine in den Sohlen befinden.
  • Halten Sie Kleidungsstücke, Schnürsenkel, Handtücher usw. von beweglichen Teilen fern.
  • Solange das Gerät in Betrieb ist, nicht in oder unter das Gerät greifen oder es auf die Seite kippen.
  • Dieses Gerät ist nicht für die Nutzung durch Kinder vorgesehen. Halten Sie Kinder unter 14 Jahren von dem Gerät fern.
  • Erlauben Sie anderen nicht den Benutzer oder das Gerät während des Trainings auf irgendeine Weise zu stören.
  • Geben Sie LCD-Konsolen vor dem Einschalten und Verwenden des Geräts mindestens eine Stunde Zeit, um sich an die Temperatur anzupassen.
  • Wenn das Produkt nicht verwendet wird, empfiehlt Life Fitness den Netzstecker zu ziehen. Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät nicht benutzen und bevor Sie Teile anbringen oder abnehmen. Stellen Sie zum Ausschalten des Geräts den Netzschalter auf OFF (AUS) und ziehen Sie den Netzstecker aus der Steckdose.
  • Halten Sie das Netzkabel von heißen Oberflächen fern. Benutzen Sie das Kabel nicht als Griff oder zum Ziehen des Geräts. Führen Sie das Netzkabel nicht unter oder neben dem Gerät her.
  • Die Handläufe dienen nur zur Stabilisierung und sind nicht als dauerhafte Stütze geeignet.
  • Steigen Sie niemals bei laufender Lauffläche auf oder ab. Halten Sie sich zur Stabilisierung an den Handläufen fest. Umfassen Sie im Notfall, z. B. beim Stolpern, die Handläufe und stellen Sie die Füße auf die Seitenplattformen.
  • Gehen oder laufen Sie niemals rückwärts auf dem Laufband.
  • Verwenden Sie das Produkt nicht in Räumen, in denen Sprühprodukte verwendet werden oder Sauerstoff verabreicht wird. Es besteht Brand- bzw. Explosionsgefahr!
  • Betreiben Sie diese Produkte nur gemäß der Zweckbestimmung und der Beschreibung in dieser Bedienungsanleitung. Verwenden Sie nur vom Hersteller empfohlenes Zubehör.
  • Gemäß der Maschinenrichtlinie 2006/42/EC der Europäischen Union erreicht dieses Gerät ohne Last bei einer durchschnittlichen Betriebsgeschwindigkeit von 12 km/h (gewerbliches Gerät) und 8 km/h (Heimgerät) einen Geräuschpegel von unter 70 dB (A). Die Geräuschemission ist unter Last höher als ohne Last.
  • Freistehende Geräte sind auf einer ebenen, stabilen und waagerechten Fläche aufzustellen.
  • Das Gerät ist nicht für Zielsetzungen mit hoher Genauigkeit geeignet.
  • Verwenden Sie das Gerät nicht im Freien, in Schwimmbeckennähe oder in Räumen mit hoher Luftfeuchtigkeit.
  • Lesen Sie alle Warnhinweise auf jedem Produkt, bevor Sie mit dem Training beginnen.
  • Wenn Warnhinweise fehlen oder beschädigt sind, wenden Sie sich sofort an den Kundendienst, um die Warnaufkleber auszutauschen. Die Warnaufkleber sind im Lieferumfang enthalten und sollten vor der ersten Verwendung des Geräts angebracht werden. Life Fitness ist nicht für fehlende oder beschädigte Warnaufkleber verantwortlich.

2.2: Consignes de Sécurité

Veuillez lire toutes les instructions avant usage.

Warnung: Des problèmes de santé peuvent survenir en cas d’une utilisation incorrecte ou excessive de l'équipement. Life Fitness Recommande VIVEMENT aux utilisateurs de passer un examen médical complet avant d'entamer un programme d'entraînement, et tout particulièrement dans les cas suivants : antécédents familiaux d'hypertension (pression sanguine trop élevée) ou de pathologies cardiaques, utilisateurs de 45 ans ou plus, tabagisme, hypercholestérolémie (taux de cholestérol sanguin trop élevé), obésité, absence d'exercice physique depuis un an ou plus. Si, pendant l'usage de l'appareil, l'utilisateur éprouve un malaise, des vertiges, des douleurs ou des difficultés à respirer, il doit s'arrêter immédiatement.
Vorsicht: Toute modification apportée à cet équipement pourrait en annuler la garantie.
Gefahr: Pour réduire les risques de chocs électriques ou de blessures en raison des pièces mobiles, débranchez toujours les produits avant de les nettoyer ou de procéder aux tâches d’entretien.
Warnung: Pour réduire les risques de brûlures, d’incendies, de décharges électriques ou de blessures, il est essentiel de brancher chaque appareil sur une prise électrique correctement mise à la terre.
Warnung: Les systèmes de surveillance de la fréquence cardiaque peuvent être inexacts. Un exercice trop intensif peut entraîner des blessures graves, voire mortelles. En cas de malaise, interrompez immédiatement la séance d’entraînement.
Warnung: Ne pas utiliser pour des étirements et ne pas y attacher des sangles ou autres dispositifs.
Warnung: Tenir les piles hors de portée des enfants.

Certaines sangles de poitrine peuvent contenir une pile jetable.

  • L'ingestion de la pile peut provoquer des blessures graves voire la mort en moins de 2 heures en raison du risque de brûlures chimiques et de perforation de l’œsophage.
  • Si vous pensez que votre enfant a avalé une pile, contactez immédiatement le centre anti-poison local pour obtenir des conseils spécifiques.
  • Contrôlez l'appareil et assurez-vous que le compartiment pour pile est bien fermé, par exemple que la vis ou toute autre fixation mécanique est bien serrée. Ne pas utiliser le produit si le compartiment n'est pas bien fermé.
  • Éliminer les piles bouton immédiatement et de manière sûre. Les piles bouton sont une source de danger.
  • Informez les tiers des risques associés aux piles bouton et de la manière dont ils doivent agir pour protéger leurs enfants.
Warnung: Laissez un espace de 2 m sur 90 cm (6,5 pieds sur 3 pieds) autour de la machine. Ne placez pas cette dernière près de murs, meubles ou autres équipements qui pourraient en obstruer l’accès. Contactez le service à la clientèle pour obtenir un cordon plus long au besoin.
Warnung: Avant de commencer tout exercice, il convient de s’assurer que le cordon de sécurité est bien fixé à l’utilisateur et correctement placé sur le tapis de course.
Warnung: La surface de course doit être recentrée si elle ne se situe pas entre les marques indiquant les positions latérales maximales autorisées. Consultez les instructions d’assemblage du tapis de course.
Vorsicht: Risque de blessures - pour éviter toute blessure, faire preuve d’extrême prudence pour monter sur un tapis en mouvement, ou pour en descendre. Lisez les instructions d’assemblage avant toute utilisation.
  • Ne faites jamais fonctionner le produit dont la fiche ou le cordon d’alimentation sont altérés ni aucun appareil qui serait tombé, aurait été endommagé ou même partiellement plongé dans l’eau. Contactez le service à la clientèle.
  • Placez l’appareil de façon à ce que l’utilisateur ait accès à la fiche du cordon d’alimentation. Assurez-vous que le cordon d’alimentation n’est pas noué ou tordu et qu’il n’est pas coincé sous un autre appareil ou sous tout autre objet.
  • Si le cordon d’alimentation électrique est endommagé, il doit être remplacé par le fabricant, par un réparateur agréé ou par une personne qualifiée afin d’éviter tout danger.
  • Pour un fonctionnement correct, suivez toujours les instructions de la console.
  • Cet appareil n’est pas destiné à être utilisé par des personnes ou des enfants présentant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, sauf en cas de supervision ou d’instructions relatives à son utilisation par une personne responsable de leur sécurité.
  • N’utilisez pas ce produit à l’extérieur, près d’une piscine ou dans des endroits très humides.
  • N’utilisez jamais le produit avec les ouvertures d’air bloquées. Maintenez les bouches d’aération exemptes de peluches, de cheveux ou de toute autre obstruction.
  • N’introduisez jamais d’objet dans les ouvertures de cet appareil. Si un objet tombe dans l’appareil, mettez ce dernier hors tension, débranchez le cordon d’alimentation et récupérez l’objet avec précaution. Si vous ne pouvez pas l’atteindre, contactez le service d’assistance à la clientèle.
  • Ne placez jamais de liquides d’aucune sorte directement sur l’appareil, sauf si vous disposez d’un support ou d’un plateau pour accessoires. Nous vous recommandons de n’utiliser que des récipients pourvus d’un couvercle.
  • N’utilisez pas ces produits avec les pieds nus. Portez toujours des chaussures. Portez des chaussures à semelles en caoutchouc ou antidérapantes. N’utilisez pas de chaussures à talon, à semelle en cuir, à crampons ou à pointes. Assurez-vous qu’aucun caillou ne s’est incrusté dans les semelles.
  • Éloignez les vêtements amples, les lacets de chaussure et les serviettes des parties mobiles de l’appareil.
  • Ne placez pas les mains à l’intérieur ou sous l’appareil. Ne le faites pas basculer sur le côté durant son fonctionnement.
  • Cet équipement n’est pas destiné à être utilisé par les enfants. Tenez les enfants âgés de moins de 14 ans à l’écart de la machine.
  • Ne laissez aucune personne gêner l’utilisateur ou le fonctionnement de l’appareil pendant l’exercice.
  • Laissez les consoles LCD s’adapter à la température ambiante pendant une heure avant de brancher l’appareil et de l’utiliser.
  • Life Fitness recommande de débrancher le produit quand il n’est pas utilisé. Débranchez-le systématiquement après son utilisation et avant l’ajout et le retrait de pièces. Pour débrancher l’appareil, placez l’interrupteur de marche/arrêt sur ARRÊT et ôtez la prise électrique du mur.
  • Maintenez le cordon d’alimentation à l’écart des surfaces chauffées. Ne tirez pas l’appareil par son cordon et n’utilisez pas celui-ci comme une poignée. Ne faites pas passer le cordon sur le sol, sous le tapis de course, ni le long de l’appareil.
  • Les barres d’appui latérales peuvent servir à améliorer la stabilité, le cas échéant, mais elles ne sont pas conçues pour être utilisées de façon continue.
  • Ne montez ni ne descendez jamais du tapis de course lorsque celui-ci est en mouvement. Le cas échéant, utilisez les barres latérales pour renforcer votre stabilité. En cas d’urgence, si vous trébuchez par exemple, saisissez les barres latérales et placez les pieds sur les plates-formes latérales.
  • Ne reculez jamais sur le tapis, que ce soit en marchant ou en courant.
  • N’utilisez pas l’appareil en présence d’aérosols ou en cas d’administration d’oxygène. Ces substances pourraient entraîner des risques d’incendie et d’explosion.
  • Le système provoque une immobilisation du tapis de course lorsqu’une séquence de touches de clavier prédéfinie est activée. Cette séquence est activée en appuyant 3 fois sur la touche ARRÊT puis 3 fois sur la TOUCHE FLÉCHÉE RALENTIR. Pour éviter un basculement accidentel de la fonctionnalité d’immobilisation, cette séquence doit être effectuée dans une période comprise entre 5 et 10 secondes.
  • Utilisez cet équipement uniquement aux fins auxquelles il est destiné et de la manière décrite dans le présent manuel. N’utilisez pas d’accessoires non recommandés par le fabricant.
  • Conformément à la directive Machines 2006/42/EC de l’Union européenne, à vide, cet équipement sans charge fonctionne à des niveaux de pression acoustique inférieurs à 70 dB(A) à une vitesse de fonctionnement moyenne de 12 km/h (gamme commerciale) et 8 km/h (gamme domestique). L’émission de bruit sous charge est plus élevée qu’à vide.
  • Les équipements autonomes doivent être placés sur une base plane, stable et horizontale.
  • Lisez les avertissements sur chaque produit avant de commencer à vous entraîner.
  • Si certaines étiquettes d’avertissement sont manquantes ou endommagées, contactez immédiatement le service d’assistance à la clientèle. Nous vous en fournirons de nouvelles. Les étiquettes d’avertissement sont expédiées avec les appareils et doivent être installées avant utilisation de ces derniers. Life Fitness n’est pas responsable des étiquettes manquantes ou endommagées.

2.3: Aufbau

Lesen Sie das Benutzerhandbuch vor Aufbau des Laufbands sorgfältig durch. Bringen Sie das Laufband zum Aufstellungsort.

2.3.1: Anforderungen an die Stromversorgung

Das Laufband muss an eine separate* Netzleitung mit isoliertem Nullleiter angeschlossen werden. Dabei die in der folgenden Tabelle aufgelisteten Elektrik-Konfigurationen beachten.

Netzspannung Frequenz (Hz) Steckdose und Schutzschalter für gewerbliche Geräte (Ampere) Steckdose und Schutzschalter für Verbraucher- und Heimgeräte (Ampere)
100 / 120 50 / 60 20 15
200 / 220 / 230 / 240 50 / 60 10 10

* Nur gewerbliche Nutzung: Ein separater Nebenstromkreis für jedes Laufband gemäß US-Vorschrift NEC-Artikel 210-21 (b) (1) und 210-22 (oder gemäß einschlägigen, landesspezifischen Elektroinstallationsvorschriften). Stromführender Leiter und Nullleiter müssen separat verlegt werden (nicht als Schleife oder mit anderen Stromkreisen verbunden).

Hinweis: Der im Lieferumfang des Geräts enthaltene Stecker darf nicht modifiziert werden. Wenn der Stecker nicht in eine Wandsteckdose passt, muss ein Elektriker eine neue Steckdose installieren.

2.3.2: Erdungsanweisungen

Dieses Produkt muss ordnungsgemäß geerdet sein. Bei einer Störung oder einem Ausfall des Geräts gewährleistet die richtige Erdung einen Stromableitungspfad mit dem geringsten Widerstand, wodurch das Risiko eines Stromschlags bei Berührung oder Verwendung des Geräts reduziert wird. Jedes Laufband ist mit einem Netzkabel mit Schutzleiter und einem Schukostecker ausgestattet. Der Stecker muss in eine Schukosteckdose eingesteckt werden, die in Übereinstimmung mit geltenden Richtlinien installiert und geerdet wurde.
Warnung: ES DARF KEIN TEMPORÄRER ADAPTER VERWENDET WERDEN, um den Stecker in einer in Nordamerika üblichen zweipoligen Steckdose zu verwenden. Wenn keine ordnungsgemäß geerdete 20-A-Steckdose vorhanden ist, muss ein Elektriker eine solche installieren. Modelle mit einer Stromaufnahme von 16 A oder mehr müssen an eine separate Netzleitung ohne andere Verbraucher angeschlossen werden. (Nur gewerblich genutzte Geräte.)
Warnung: ES DARF KEIN TEMPORÄRER ADAPTER VERWENDET WERDEN, um den Stecker in einer in Nordamerika üblichen zweipoligen Steckdose zu verwenden. Wenn keine ordnungsgemäß geerdete 20-A-Steckdose vorhanden ist, muss ein Elektriker eine solche installieren. Modelle mit einer Stromaufnahme von 16 A oder mehr müssen an eine separate Netzleitung ohne andere Verbraucher angeschlossen werden. (Nur gewerblich genutzte Geräte.)
Warnung: ES DARF KEIN TEMPORÄRER ADAPTER VERWENDET WERDEN, um den Stecker in einer in Nordamerika üblichen zweipoligen Steckdose zu verwenden. Wenn keine ordnungsgemäß geerdete 15-A-Steckdose vorhanden ist, muss ein Elektriker eine solche installieren. (Nur Endverbrauchergeräte).
Warnung: ES DARF KEIN TEMPORÄRER ADAPTER VERWENDET WERDEN, um den Stecker in einer in Nordamerika üblichen zweipoligen Steckdose zu verwenden. Wenn keine ordnungsgemäß geerdete 15-A-Steckdose vorhanden ist, muss ein Elektriker eine solche installieren. (Nur Endverbrauchergeräte).
Gefahr: Bei unsachgemäßem Anschluss des Geräte-Erdungsleiters besteht die Gefahr eines elektrischen Schlags. Wenden Sie sich bei Fragen zum ordnungsgemäßen Erdungsanschluss an einen Elektriker. Modifizieren Sie NICHT den im Lieferumfang des Geräts enthaltenen Stecker. Wenn der Stecker nicht passt, muss eine geeignete Steckdose von einem Elektriker installiert werden. Durch eine Modifizierung des Netzsteckers wird die Garantie ungültig.
Gefahr: Bei unsachgemäßem Anschluss des Geräte-Erdungsleiters besteht die Gefahr eines elektrischen Schlags. Wenden Sie sich bei Fragen zum ordnungsgemäßen Erdungsanschluss an einen Elektriker. Modifizieren Sie NICHT den im Lieferumfang des Geräts enthaltenen Stecker. Wenn der Stecker nicht passt, muss eine geeignete Steckdose von einem Elektriker installiert werden. Durch eine Modifizierung des Netzsteckers wird die Garantie ungültig.

2.3.3: So positionieren und stabilisieren Sie das Gerät

Alle Sicherheitsvorkehrungen befolgen. Das Laufband zum Aufstellungsort bringen.

Hinweis: Siehe Justieren und Spannen der Lauffläche, um die Lauffläche zu zentrieren.

2.3.4: Sicherheitsabstände

Die folgenden Angaben dienen als regionale Bezugsdaten für Sicherheitsabstände um das Gerät herum.
  • EU: Die europäische Sicherheitsnorm EN ISO 20957 schreibt einen Mindestabstand von 2 m / 6,5 ft. von der Hinterseite des Geräts zu jeglichen Objekten oder Oberflächen vor. Der Abdstand muss mindestens so breit sein wie das Gerät selbst.
  • USA und andere Regionen: Die Norm ASTM International (ASTM) F2115-12 empfiehlt, dass die Mindestabmessungen 0,5 m / 1,64 ft. auf jeder Seite des Geräts und 2 m / 6,5 ft. hinter dem hintersten Teil der nutzbaren beweglichen Lauffläche oder 2 m / 6,5 ft. hinter dem am weitesten hinten liegenden Hindernis für den Ausstieg vom Gerät im Notfall betragen.
Freier Bereich

Das Produkt muss nach dem Aufstellen am gewählten Standort auf Stabilität überprüft werden. Wenn das Gerät noch hin- und her bewegt werden kann oder nicht stabil ist, ermitteln Sie, welcher Einstellfuß nicht sicher auf dem Boden steht. Die Kontermutter lockern und den Einstellfuß drehen, bis das Laufband nicht mehr wackelt und beide Einstellfüße fest auf dem Boden stehen. Ziehen Sie die Kontermutter wieder fest an.

Element Beschreibung
1 Einstellfuß
2 Kontermutter
Hinweis: Das korrekte Einstellen der Einstellfüße ist für den ordnungsgemäßen Betrieb des Gerätes äußerst wichtig. Ein wackeliger, unebener Stand kann zu Fehlausrichtungen der Lauffläche führen. Verwenden Sie zum Nivellieren des Laufbandes eine Wasserwaage.

2.3.5: Einschalten und Ausschalten des Gerätes

Der Netzschalter befindet sich unter dem Gerät und hat zwei Stellungen: "l" (eins) für EIN und "0" (null) für AUS.

2.4: Sperrfunktion - SL-Konsole

Der Zweck der Sperrfunktion ist es, die unbefugte Benutzung des Laufbandes zu verhindern. Wenn aktiviert, sperrt das System das Laufband.
  1. Aufrufen der Manager-Konfiguration:
    • Drücken Sie die Pfeiltasten GESCHWINDIGKEIT NACH OBEN/UNTEN in der folgenden Reihenfolge: NACH OBEN, NACH UNTEN, NACH OBEN, NACH UNTEN.
    • Drücken Sie STOPP.
  2. Scrollen Sie zu Fixierung und drücken Sie ENTER.
  3. Anzeige FIXIEREN: XXX, wobei XXX EIN oder AUS ist. Blättern Sie mit den Pfeiltasten SPEED UP/DOWN zwischen EIN und AUS.
  4. Wählen Sie EIN oder AUS und drücken Sie EINGABE.
  5. Drücken Sie STOPP, um Menü zu verlassen.

2.5: Fixierungsmethode – SE4-Konsole

Der Zweck der Sperrung des Geräts ist es, eine unbefugte Benutzung zu verhindern. Wenn aktiviert, sperrt das System das Gerät.
  1. Tippen Sie auf das Symbol SPRACHE auf dem STARTBILDSCHIRM, um auf den Bildschirm SPRACHE AUSWÄHLEN zuzugreifen. (Die Position des Sprachsymbols kann je nach Konsole variieren.)
  2. Drücken Sie in der folgenden Reihenfolge auf den unteren Bereich des Bildschirms SPRACHE AUSWÄHLEN: unten links, unten rechts, unten links, unten rechts.
  3. Tippen Sie das Symbol Gerät sperren an. Aktiviert wird angezeigt.
    Element Beschreibung
    1 „Gerät sperren“-Symbol
    2 „Aktiviert“-Symbol
    3 „Beenden“-Symbol
  4. Tippen Sie das „Beenden“-Symbol X an, um die Systemoptionen zu verlassen.
  5. Das Gerät wird neu gestartet.
  6. Die Meldung GERÄT VOM MANAGER GESPERRT erscheint auf dem Bildschirm.
  7. Drücken Sie in der folgenden Reihenfolge auf den oberen Bereich des STARTBILDSCHIRMS – oben links, oben rechts, oben links, oben rechts –, um die SYSTEMEINSTELLUNGEN zu öffnen.
  8. Tippen Sie das Symbol Gerät sperren an, um die Funktion zu deaktivieren.

Kapitel 3: Produktüberblick

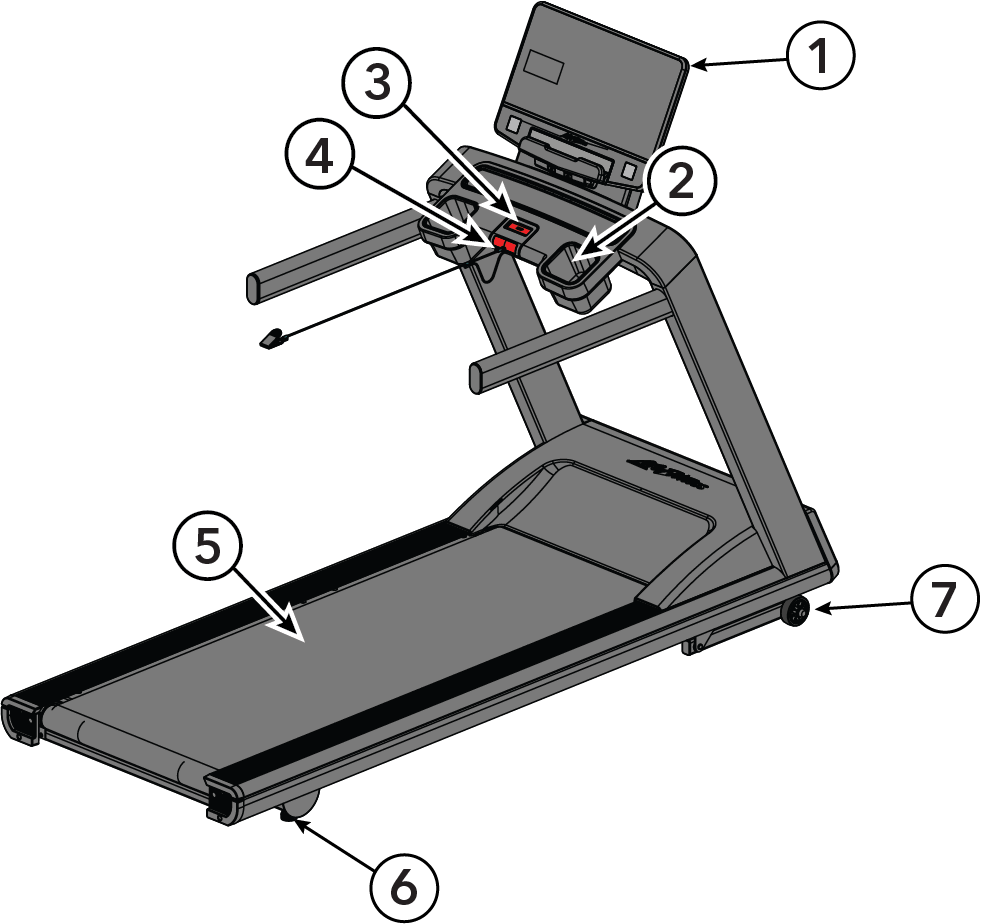

3.1: Produkteigenschaften

Hinweis: Die SL-Konsole ist in dieser Abbildung als Referenz dargestellt.
Element Beschreibung Anzahl
1 Konsole 1
2 Getränkehalter 2
3 Stopp-Tastenfeld 1
4 Not-Aus-Reißleinenbaugruppe 1
5 Laufband 1
6 Einstellfüße 2
7 Rad 2

3.2: Montage und Demontage des Geräts

Verwenden Sie die Handläufe, um die Stabilität bei der Montage und Demontage des Geräts zu erhöhen. Das Gerät darf niemals montiert oder demontiert werden, wenn das Laufband in Bewegung ist. Drücken Sie die Stopp-Taste, um das Training zu beenden und das Laufband anzuhalten. Verwenden Sie das Not-Haltsystem um das Laufband unverzüglich zu stoppen.

3.3: Benutzerposition

Die Breite der beweglichen Geh-/Lauffläche beträgt 55 cm / 22 Zoll. Benutzer dürfen diese Schrittbreite nicht überschreiten. Beim Stehen auf dem unbeweglichen Seitenrahmen muss der Benutzer/die Benutzerin darauf achten dass seine/ihre Füße sich vollständig auf dem unbeweglichen Teil befinden. Stellen Sie niemals einen Fuß auf das Laufband und den anderen auf die unbewegliche Fläche.
  • Benutzer können ihre hintere bzw. vordere Position auf dem sich bewegenden Laufband passend für den Zugriff auf die Konsole und Handgriffe, ausreichenden Platz für die Armbewegung und für das Anbringen der Not-Halt-Reißleine einstellen. Treten Sie nicht auf die hintere Laufrolle.
  • Es wird empfohlen, dass der Benutzer innerhalb der Länge der seitlichen Handläufe läuft, um diese ggf. für das Absteigen von der Lauffläche zu nutzen.

3.4: Verwendung und Überprüfung des Not-Haltsystems

Das Laufband ist mit einem Not-Haltsystem ausgestattet. Das System besteht aus einem rechtwinkeligen, an einer Not-Halt-Reißleine befestigten Stoppmagneten (am oberen Brückenkunststoff).

Before Sie mit einem Trainingsprogramm beginnen befestigen Sie die Not-Halt-Reißleine an einem Kleidungsstück des Benutzers. Ziehen Sie während einer Trainingseinheit an der Leine, um den Magneten von der Brücke zu ziehen. Hierdurch wird das Laufband unmittelbar gestoppt.

Hinweis: Überprüfen Sie die Not-Halt-Reißleine, indem Sie diese während des Laufbandbetriebs an einem Kleidungsstück des Benutzers anbringen. Die Not-Halt-Reißleine bei eingeschaltetem Laufband und aktiver Konsolenanzeige von der Brücke entfernen. Eine Meldung ähnlich der abgebildeten Meldung „Not-Halt-Schalter ersetzen“ wird auf der Konsole angezeigt. Solange die Not-Halt-Reißleine nicht angebracht ist, sollten keine Tasten am Laufband funktionieren. Die Not-Halt-Reißleine wieder anbringen. Das Laufband wird zurückgesetzt und ist dann wieder betriebsbereit.

3.5: Produktkennzeichnung

Masse
Elektrik
Konformität / Seriennummer

3.6: Etikettenpositionen

Wichtig: Überprüfen Sie, ob alle aufgeführten Etiketten / Aufkleber am Produkt und an der angegebenen Position angebracht sind. Ersetzen Sie alle fehlenden oder beschädigten Etiketten.
Element Beschreibung Anzahl
1 Kennzeichnung: Masse 5
2 Kennzeichnung: Warnung, elektrisch 1
3 Kennzeichnung: Warnhinweis, Konformität, Seriennummer 1

Kapitel 4: Aufbau

4.1: Befestigungselemente

Element Beschreibung Anzahl
1 SCHRAUBE: M8 × 1,25; 6G6H × 20, UNS, HXW, CS, ST

(Schweißbaugruppen: Ständer/ Brücke / Konsole)

16
2 SCHRAUBE: 8-18 X 1/2 PHIL, TRS, AB, ST, ZB

(Brückenabdeckungen)

10
3 SCHRAUBE: M5 x 0,8 x 12, PHL, PAN, MS, ST, BZ

(Konsole und Konsolenrückwandverkleidung)

8
4 SCHRAUBE: M4,2 × 0,7; 6G6G × 19, DIN, PHL, PAN, AB, ST, ZB

(Obere Motorabdeckung und vordere Verkleidungen)

5
5 KUNSTSTOFFTÜLLE: SCHRAUBE, 8 ODER 10

(Obere Motorabdeckung und vordere Verkleidungen)

5
6 SCHRAUBE: 10 X 6 UNS, HXW (Sechskantkopf mit Scheibenbund), L, B, ST, GR

(Massekabel)

2
7 FERRITPERLE: ENTSTÖRUNG

(Kleiner Ferritkern)

2
8 FERRITPERLE: ENTSTÖRUNG

(Mittlerer Ferritkern)

1
9 FERRITKERNE, ENTSTÖRUNG, GEHÄUSEKERN

(Großer Ferritkern)

2

4.2: Erforderliches Werkzeug

  • Seitenschneider
  • #2 Kreuzschlitzschraubendreher
  • 13-mm-Stecknuss
  • Drehmomentschlüssel
  • 8-mm-Steckschlüssel
Hinweis: Verwenden Sie KEINE Schlagschrauber zum Anziehen der Befestigungselemente.

Kapitel 5: Montageverfahren

Für diesen Vorgang sind zwei Personen erforderlich.

Tipp: Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie mit dem Aufbau des Geräts beginnen. Überprüfen Sie alle Teile sorgfältig. Im Falle von Schäden, sehen Sie im Abschnitt Kundendienst dieses Handbuchs nach, um die Teile ordnungsgemäß zurückzugeben, zu ersetzen oder erneut zu bestellen.

5.1: Auspacken und Entsorgung der Verpackung

Packen Sie das Fitnessgerät gemäß der Montageanleitung vorsichtig aus und überprüfen Sie alle Teile auf Beschädigungen. Entfernen Sie vor dem Zusammenbau und der Verwendung des Produkts sämtliche Verpackungsmaterialien. Bewahren Sie Kleinteile und Kunststoffteile außerhalb der Reichweite von Kindern auf, um Erstickungs- und Verletzungsgefahren zu vermeiden.

Alle für dieses Produkt verwendeten Verpackungsmaterialien sind so konzipiert, dass sie recycelbar oder wiederverwendbar sind. Bitte entsorgen Sie Verpackungsmaterialien verantwortungsbewusst und gemäß den örtlichen, regionalen und nationalen Vorschriften. Trennen Sie Materialien wie Pappe, Papier, Kunststoffe und Schutzschaumstoffe und entsorgen Sie diese in den entsprechenden Recycling- oder Restmüllbehältern.

Entsorgen Sie Verpackungsmaterialien nicht mit dem Hausmüll, es sei denn, dies ist gemäß den örtlichen Vorschriften zulässig. Befolgen Sie in den jeweiligen Regionen die spezifischen Umweltrichtlinien (wie z. B. Vorschriften zum Recycling, zur erweiterten Herstellerverantwortung oder zu Elektro- und Elektronik-Altgeräten), um die Auswirkungen auf die Umwelt so gering wie möglich zu halten.

Durch die ordnungsgemäße Wiederverwertung oder Entsorgung von Verpackungsmaterialien tragen Sie zur Ressourcenschonung bei und fördern die ökologische Nachhaltigkeit. Weitere Informationen finden Sie im folgenden Knowledge-Base-Artikel zum Thema Montage, Verpackung, Demontage und Entsorgung von Cardio- und Krafttrainingsgeräten.

5.2: Obere Motorabdeckung entfernen

Die obere Motorabdeckung ist mit zwei Federclips am Gerät befestigt. Heben Sie die obere Motorabdeckung an und entfernen Sie sie vom Gerät.

Element Beschreibung Anzahl
1 Obere Motorabdeckung 1

5.3: Ständer-Schweißbaugruppe an der Basis anbringen

Hinweis: ZIEHEN SIE DIE SCHRAUBEN NICHT FEST!

Die Abbildung zeigt die linke Trägerstange montiert.

Element Beschreibung Anzahl
1 Ständer-Schweißbaugruppe, rechts 1
2 Ständer-Schweißbaugruppe, links 1
3 SCHRAUBE: M8 × 1,25; 6G6H × 20, UNS, HXW, CS, ST 8

SETZEN SIE DIE SCHRAUBEN LOSE EIN.

(2–3 UMDREHUNGEN)

5.4: Brücken-Schweißbaugruppe an die Ständer-Schweißbaugruppe befestigen.

  1. Die SE4-Optionskabel im rechten Standsäule lösen und das Kabel außerhalb der Standsäule anbringen.
  2. Die Schrauben zur Befestigung der Brücke an der Brücken-Schweißbaugruppe mit einer 13-mm-Stecknuss einsetzen.
Element Beschreibung Anzahl
1 Kabel (CAT5E- und Koaxialkabel) 2
2 Brücken-Schweißbaugruppe 1
3 SCHRAUBE: M8 × 1,25; 6G6H × 20, UNS, HXW, CS, ST 4
12,9 ft-lb / 17,5 Nm

5.5: Ziehen Sie die Schrauben fest, die die Ständer-Schweißbaugruppe mit der Basis verbinden.

Befestigen Sie beide Ständer-Schweißbaugruppe an der Basis mit einer 13-mm-Stecknuss. Ziehen Sie die Befestigungselemente in der folgenden Reihenfolge fest:
  1. Ziehen Sie die unteren Schrauben der linken und rechten Ständer-Schweißbaugruppe fest.

    Ziehen Sie die Befestigungselemente mit 12,9 ft-lb / 17,5 Nm fest.

  2. Ziehen Sie die oberen Schrauben der linken und rechten Ständer-Schweißbaugruppe fest.

    Ziehen Sie die Befestigungselemente mit 12,9 ft-lb / 17,5 Nm fest.

5.6: Kabelverbindungen: Basis zur MDB-Leiterplatte

Schließen Sie die Kabel vom rechten Ständer an der MDB-Leiterplatte an.

Hinweis: Vor dem Umgang mit Elektronik oder Kabeln sollte der Installierende den Metallrahmen des Gerätes berühren, um Statik zu entladen. Dadurch wird die Gefahr einer Beschädigung der elektronischen Steuerungen durch elektrostatische Entladung vermieden.
Element Beschreibung Anzahl
1 Kabel, Konsole zur Basisstromversorgung 1
2 Kabel, Konsole zu Unterteil, Signal 1

5.7: Installation der Ferritkerne – Motorenwanne

  1. Montieren Sie den Ferritkern am Basis-Netzkabel.
    Mittlerer Ferritkern
    Element Beschreibung Anzahl
    1 Ferritperle: Entstörung

    (Mittlerer Ferritkern)

    		1
    2 Kabel: Konsole zur Basisstromversorgung 1
  2. Montieren Sie den Ferritkern am Basis-Signalkabel.
    Kleiner Ferritkern
    Element Beschreibung Anzahl
    1 Ferritperle: Entstörung

    (Kleiner Ferritkern)

    		1
    2 Kabel: Konsole zu Basis, Signal 1
  3. Die zutreffenden Anweisungen befolgen, abhängig davon, ob eine kommerzielle oder eine Home‑Unit installiert wird.
    1. Light-Commercial-Geräte

      Kabel und Ferrite hinter der MDB‑Halterung verlegen.

    2. Home Edition-Geräte
      • Konsole mit dem Basis‑Stromkabel und dem ERP‑Kabel verbinden.
      • Kabel und Ferrite hinter der MDB‑Halterung verlegen.
      Element Beschreibung Anzahl
      1 Kabel: Konsole zur Basisstromversorgung 1
      2 Kabel: ERP‑Stromversorgung 1
  4. Montieren Sie den Ferritkern am Basis-Netzkabel und am Basis-Signalkabel. Verwenden Sie einen Kabelbinder, um die Ferritkern-/Kabelbaugruppe zusätzlich zu sichern.
    Hinweis: Der Ferritkern muss eng an den Kabeln liegen, um durch den Rahmen zu passen.
    Großer Ferritkern
    Light-Commercial-Geräte
    Home Edition-Geräte
    Element Beschreibung Anzahl
    1 Ferritkerne: Entstörung, Gehäusekern

    (Großer Ferritkern)

    		1
    2 Kabel: Konsole zur Basisstromversorgung 1
    3 Kabel: Konsole zu Basis, Signal 1
    4 Kabel: ERP‑Stromversorgung

    (Nur für Home‑Units)

    		1

5.8: SE4-Kabel am COM-Port-Panel installieren

Die folgende Anleitung beschreibt die Installation der Kabel für die SE4-Konsole. Wenn die SL-Konsole installiert wird, fahren Sie mit Konsole-Schweißbaugruppe an die Brücken-Schweißbaugruppe befestigenfort.
  1. Entfernen Sie die Stecker vom COM-Port-Panel.
    Element Beschreibung Anzahl
    1 COM-Port-Panel 1
    2 Stecker, Koaxialkabel 1
    3 Stecker, RJ45-Buchse 1
  2. Führen Sie die SE4-Kabel durch die Brücken-Schweißbaugruppe, anschließend entlang der linken Ständer-Schweißbaugruppe nach unten und dann durch den Basisrahmen nach außen.
    Tipp: Ein Zugdraht ist werkseitig im Rahmen vormontiert, um die Installation der SE4-Kabel zu erleichtern. Wickeln Sie den Zugdraht um die Enden der SE4-Kabel und ziehen Sie ihn von der gegenüberliegenden Seite durch den Rahmen, um die Kabel einzuführen.
    Element Beschreibung Anzahl
    1 Kabel (CAT5E- und Koaxialkabel) 2
    2 Brücken-Schweißbaugruppe 1
    3 Linke Ständer-Schweißbaugruppe 1
  3. Stecken Sie die Kabel in die Kupplungen. Setzen Sie die Kupplungen in das COM-Port-Panel ein.
    Hinweis: Die Mutter an der Koax-Kupplung wird auf der Außenseite des COM-Port-Panels angebracht.
    Hinweis: Das COM-Port-Panel wurde nur zu Illustrationszwecken aus der Basis-Schweißbaugruppe entfernt.
    Element Beschreibung Anzahl
    1 COM-Port-Panel 1
    2 Kabel, CAT5E 1
    3 Kupplung, CAT5E 1
    4 Kabel, Koaxialkabel 1
    5 Kupplung, Koaxialkabel 1

5.9: Konsole-Schweißbaugruppe an die Brücken-Schweißbaugruppe befestigen

  1. Führen Sie die Kabel von der rechten Standsäule durch die Brücken-Schweißbaugruppe.
    Element Beschreibung Anzahl
    1 Kabel -
    2 Rechte Standsäule 1
    3 Brücken-Schweißbaugruppe 1
  2. Setzen Sie die beiden unteren Schrauben der Konsolen-Schweißbaugruppe lose an der Brücken-Schweißbaugruppe ein.
    Element Beschreibung Anzahl
    1 SCHRAUBE: M8 × 1,25; 6G6H × 20, UNS, HXW, CS, ST 2
    2 Konsolen-Schweißbaugruppe 1
    3 Brücken-Schweißbaugruppe 1
  3. Setzen Sie die beiden oberen Schrauben der Konsolen-Schweißbaugruppe lose an der Brücken-Schweißbaugruppe ein.
    Element Beschreibung Anzahl
    1 SCHRAUBE: M8 × 1,25; 6G6H × 20, UNS, HXW, CS, ST 2
    2 Konsolen-Schweißbaugruppe 1
    3 Brücken-Schweißbaugruppe 1
  4. Ziehen Sie die unteren Schrauben mit einer 13-mm-Stecknuss fest.
    Ziehen Sie die Befestigungselemente mit 12,9 ft-lb / 17,5 Nm fest.
  5. Ziehen Sie die oberen Schrauben mit einer 13-mm-Stecknuss fest.
    Ziehen Sie die Befestigungselemente mit 12,9 ft-lb / 17,5 Nm fest.

5.10: Massekabel installieren

Ziehen Sie die Schrauben zur Befestigung des Massekabels an der Konsolen-Schweißbaugruppe mit einem 8-mm-Steckschlüssel oder einem Kreuzschlitzschraubendreher fest.

Element Beschreibung Anzahl
1 Massekabel 1
2 SCHRAUBE: 10 X 6 UNS, HXW (Sechskantkopf mit Scheibenbund), L, B, ST, GR 2
2,6 ft-lb / 3,5 Nm.
3 Konsolen-Schweißbaugruppe 1
4 Grundrahmen 1

5.11: Befestigen Sie die obere Brückenabdeckung an der Brücken-Schweißbaugruppe.

  1. Trennen Sie die obere Brückenabdeckung von der unteren Brückenabdeckung, falls sie miteinander verbunden sind.
  2. Führen Sie das Kabel durch die Konsolen-Schweißbaugruppe.
  3. Ziehen Sie die Schrauben mit einem Kreuzschlitzschraubendreher fest, um die obere Brückenabdeckung an der Brücken-Schweißbaugruppe zu befestigen.
Element Beschreibung Anzahl
1 Kabel 1
2 Obere Brückenabdeckung 1
3 Brücken-Schweißbaugruppe 1
4 SCHRAUBE: 8-18 X 1/2 PHIL, TRS, AB, ST, ZB 4
5a Beigefügte Tether‑Baugruppe für Commercial‑Units 1
5b Home‑Edition‑Tether‑Baugruppe (lose) 1
12,4 in-lb / 1,4 Nm
Hinweis: Light‑Commercial‑Units: Die Tether‑Baugruppe mit Lanyard (5a) ist an der oberen Brücken‑Schweißkonstruktion befestigt.
Hinweis: Home‑Edition‑Units: Die Tether‑Baugruppe (5b) verfügt über kein Lanyard und ist nicht an der oberen Brücken‑Schweißkonstruktion befestigt.

5.12: Untere Brückenabdeckung an der Brücken-Schweißbaugruppe befestigen

Rasten Sie die untere Brückenabdeckung ein. Ziehen Sie die Schrauben zur Befestigung der unteren Brückenabdeckung an der Brücke mit einem Kreuzschlitzschraubendreher fest.

Element Beschreibung Anzahl
1 Untere Brückenverkleidung 1
2 Brücken-Schweißbaugruppe 1
3 SCHRAUBE: 8-18 X 1/2 PHIL, TRS, AB, ST, ZB 6
12,4 in-lb / 1,4 Nm

5.13: Untere Konsolenverkleidung befestigen.

Stellen Sie sicher, dass die untere Konsolenabdeckung korrekt ausgerichtet ist.

Drücken und schieben Sie die untere Konsolenabdeckung in die richtige Position auf der Konsolen-Schweißbaugruppe.

Element Beschreibung Anzahl
1 Untere Konsolenabdeckung 1
2 Konsolen-Schweißbaugruppe 1

5.14: Ferritkerninstallation - Unterseite der Konsolen-Schweißbaugruppe

Montieren Sie die Ferritkerne am Basisstromkabel und am Basissignalkabel am unteren Ende der Konsolen-Schweißbaugruppe.

Großer Ferritkern
Element Beschreibung Anzahl
1 Ferritkerne: Entstörung, Gehäusekern

(Großer Ferritkern)

1
2 Kabel, Konsole zur Basis, Signal 1
3 Kabel, Konsole zur Basisstromversorgung 1
4 Konsolen-Schweißbaugruppe 1

5.15: Kabelverbindungen: Basis zur Konsole

SE4
Element Beschreibung
1 Basis-Schnittstellenkabel (NOT-HALT)
2 Konsole zur Basis-Stromversorgung
3 Signalverbindung von Konsole zur Basis
4 Ethernet
5 Koaxialkabel
SL
Tipp: Kabel aufrecht lassen.
Element Beschreibung
1 Basis-Schnittstellenkabel (NOT-HALT)
2 Konsole zur Basis-Stromversorgung
3 Signalverbindung von Konsole zur Basis

5.16: Konsole befestigen: SE4

Bringen Sie die Schrauben mit einem Kreuzschlitzschraubendreher an, um die Konsole an der Konsolenschweißnaht zu befestigen.

Tipp: Verwenden Sie den Haken oben am Konsolen-Schweißbaugruppe, um die Installation der Konsole zu erleichtern.
Element Beschreibung Anzahl
1 Konsole 1
2 SCHRAUBE: M5 x 0,8 x 12, PHL, PAN, MS, ST, BZ 6
3 Konsolen-Schweißbaugruppe 1
16,8 in-lb / 1,9 Nm

5.17: Konsole befestigen: SL

Bringen Sie die Schrauben mit einem Kreuzschlitzschraubendreher an, um die Konsole an der Konsolenschweißnaht zu befestigen.

Tipp: Verwenden Sie den Haken oben am Konsolen-Schweißbaugruppe, um die Installation der Konsole zu erleichtern.
Element Beschreibung Anzahl
1 Konsole 1
2 SCHRAUBE: M5 x 0,8 x 12, PHL, PAN, MS, ST, BZ 5
3 Erdungsschraube (siehe Hinweis)
4 Konsolen-Schweißbaugruppe 1
16,8 in-lb / 1,9 Nm
Hinweis: Die Erdungsschraube ist eine der M5 × 12 Kreuzschlitz-Flachkopfschrauben, die in der obigen Zeile aufgeführt sind.

5.18: Bringen Sie die Konsolenrückwandverkleidung an die Konsolen-Schweißbaugruppe an.

  1. Clips an der Oberseite der Konsolenrückwandverkleidung in die entsprechenden Schlitze der Konsolenverschweißung eindrücken.
  2. Schrauben zur Befestigung der Konsolenrückwandverkleidung an die Konsolen-Schweißbaugruppe mit einem Kreuzschlitzschraubendreher eindrehen.
Element Beschreibung Anzahl
1 Konsolenrückwandverkleidung 1
2 SCHRAUBE: M5 x 0,8 x 12, PHL, PAN, MS, ST, BZ 2
3 Konsolen-Schweißbaugruppe 1
16,8 in-lb / 1,9 Nm

5.19: Befestigen Sie die vordere Motorabdeckung.

  1. Setzen Sie die Kunststofftüllen in den Grundrahmen ein.
  2. Rasten Sie die Clips der vorderen Motorabdeckung in den Grundrahmen ein.
  3. Ziehen Sie die Schrauben zur Befestigung der vorderen Motorabdeckung am Grundrahmen mit einem Kreuzschlitzschraubendreher fest.
Element Beschreibung Anzahl
1 Vordere Motorabdeckung 1
2

SCHRAUBE: M4,2 x 0,7 6G6G x 19, DIN, PHL, PAN,

AB, ST, ZB

 3
3 KUNSTSTOFFTÜLLE: SCHRAUBE, 8 ODER 10 3
12,4 in-lb / 1,4 Nm

5.20: Installation des SE4-Netzteilkabels und der Ferritkerne

Das folgende Verfahren zeigt, wie das Netzteilkabel und die Ferritkerne für die SE4-Konsole installiert werden. Wenn die SL-Konsole installiert wird, fahren Sie mit Obere Motorabdeckung befestigen fort.
  1. Befestigen Sie das Kabel (Netzfilter zum Netzteil) an den Piggyback-Laschen des Kabels (Stromeingang).
    Wichtig: Das braune Kabel wird mit dem schwarzen Kabel verbunden. Das blaue Kabel wird mit dem weißen Kabel verbunden.
    Element Beschreibung Anzahl
    1 Kabel: Netzfilter zum Netzteil 1
    2 Kabel: Stromeingang 1
  2. Schließen Sie das Kabel in der dargestellten Ausrichtung an das Netzteil an. Verbinden Sie den Erdungsleiter des Kabels (Netzfilter zum Netzteil) mit einem 8-mm-Steckschlüssel mit der Motorwanne.
    Element Beschreibung Anzahl
    1 Kabel: Netzfilter zum Netzteil 1
    2 Netzteil 1
    3 Position des Massekabelanschlusses 1
  3. Montieren Sie den Ferritkern wie dargestellt am Netzteilkabel.
    Kleiner Ferritkern
    Element Beschreibung Anzahl
    1 Ferritperle: Entstörung

    (Kleiner Ferritkern)

    		1
    2 Netzteil 1

5.21: Obere Motorabdeckung befestigen

Rasten Sie die obere Motorabdeckung ein. Mit zwei Schrauben befestigen.

Element Beschreibung Anzahl
1 Obere Motorabdeckung 1
2

SCHRAUBE: M4,2 x 0,7 6G6G x 19, DIN, PHL, PAN,

AB, ST, ZB

 2
3 KUNSTSTOFFTÜLLE: SCHRAUBE, 8 ODER 10 2
12,4 in-lb / 1,4 Nm

5.22: Netzkabel anbringen

Befolgen Sie diese Schritte, wenn das Netzkabel noch nicht montiert ist:
  1. Stecken Sie das Netzkabel in die Netzsteckdose.
  2. Neigen Sie das Laufband.
  3. Trennen Sie das Netzkabel von der Netzsteckdose.
  4. Schließen Sie das Netzkabel an die Steckdose am Grundrahmen an.
  5. Drehen Sie die Halterung der Sicherungsleine über das Netzkabel, bis sie hörbar einrastet.
    Element Beschreibung Anzahl
    1 Netzkabel 1
    2 Halterung der Sicherungsleine 1

5.23: Prüfen Sie das Gerät auf ordnungsgemäße Funktion

Wichtig: Treten Sie beim Einschalten des Geräts nicht auf die Basis oder das Laufband!

Kapitel 6: Spezifikationen

6.1: Spezifikationen

Verwendungszweck Starke Beanspruchung / gewerbliche Nutzung, EN ISO 20957 Klasse S
Home Edition EN ISO 20957 Klasse H
Maximales Benutzergewicht 181 kg / 400 lb
Geschwindigkeitsbereich 0,5–12 mph (0,8–20 km/h), einstellbar in 0,1-Schritten
Neigung 0 %–15 %, einstellbar in 0,5-Schritten
Antriebssystem AC-Motor mit variabler Drehzahlregelung
Motortyp Luftansaugsystem
Stromversorgung Siehe Elektrische Anforderungen bzgl. Richtlinien außerhalb der Vereinigten Staaten.
Gewerblich: 120 Volt, 20 Ampere (USA)
Home Edition: Separater 120‑Volt‑, 15‑Ampere‑(US)‑Stromkreis.
Laufrollen 2,5” (63,5 mm)
Lauffläche 60” Länge x 22” Breite (152 cm Länge x 55 cm Breite)
Wachsvorrichtung Mit Schmiermittel getränkte Lauffläche
Decktyp 3/4 in. (19,05 mm) beidseitig verwendbare Faserplatte mittlerer Dichte
Not-Aus-Systeme Rotes magnetisches Not-Haltsystem mit Reißleine
Kabelloses Aufladen

Nur für SE4-Konsole

Qi Kabelloses Induktionsladen
  • Aufladefläche: 50 mm × 80 mm (ca. 2 in. × 3 in.)
  • Reaktionszeit beim Aufladen: Weniger als 3 Sekunden
  • Maximale Leistung: 10 W
  • Kompatibilität mit dem Ladeprotokoll: Qi-Schnellaufladung
Drahtlose Kommunikation BT, NFC, Apple & Samsung Watch Kompatibilität, ANT+, RFID, Kabellose Konnektivität
Hinweis: Einige Home‑Edition‑Modelle verfügen möglicherweise nicht über RFID‑Kommunikation.
Abmessungen des Laufbands
  Abmessungen
Länge 82 in. / 208,28 cm
Breite 32 in. / 81,28 cm
Höhe 57,34 in / 145,64 cm (ohne Konsole)
Auftritthöhe 7,28 in. / 18,49 cm
Gewicht 370 lb / 168 kg (ohne Konsole)

Kapitel 7: Reparatur und technische Daten

7.1: Tipps zur Wartung und Pflege

Hinweis: Die Sicherheit des Geräts ist nur garantiert, wenn es regelmäßig auf Schäden und Verschleiß untersucht wird. Bei defekten Teilen darf das Gerät erst wieder nach deren Reparatur bzw. Austausch benutzt werden. Achten Sie besonders auf den Zustand von Verschleißteilen (siehe unten).
Hinweis: Die Sicherheit des Geräts ist nur garantiert, wenn es regelmäßig auf Schäden und Verschleiß untersucht wird. Bei defekten Teilen darf das Gerät erst wieder nach deren Reparatur bzw. Austausch benutzt werden. Achten Sie besonders auf den Zustand von Verschleißteilen (siehe unten).

Folgende Tipps zu Wartung und Pflege stellen die Funktionsfähigkeit des Geräts sicher:

  • Stellen Sie das Gerät an einem kühlen, trockenen Ort auf.
  • Reinigen Sie die Display-Konsole und alle Außenflächen mit zugelassenen oder geeigneten Reinigungsmitteln (siehe zugelassene und verträgliche Reinigungsmittel) und einem Mikrofasertuch.
  • Lange Fingernägel können die Konsole beschädigen oder verkratzen. Betätigen Sie die Konsolentasten daher mit den Fingerkuppen.
  • Überprüfen Sie einmal wöchentlich die Funktion des Notstoppsystems.
  • Überprüfen Sie den Bereich direkt um das Gerät und hinter dem Gerät regelmäßig und saugen Sie ihn ab.
  • Saugen Sie die Lauffläche ringsherum regelmäßig ab, um Schmutzablagerungen zu vermeiden.
  • Überprüfen Sie Lauffläche, Laufbett und Netzkabel regelmäßig auf Abnutzung.
  • Stellen Sie sicher, dass das Gerät eben aufgestellt ist.
  • Überprüfen Sie die korrekte Position (Zentrierung) der Lauffläche regelmäßig.
Hinweis: Die normale Betriebsposition der Lauffläche sollte sich innerhalb der Markierungen für den zulässigen Stellbereich auf den hinteren Endkappen befinden. Anleitungen für die korrekte Ausrichtung finden Sie unter Justieren (Zentrierung) der Lauffläche, oder wenden Sie sich an den Kundendienst.

7.2: Zugelassene und verträgliche Reinigungsmittel

Es wurden zwei bevorzugte Reinigungsmittel von Zuverlässigkeitsexperten genehmigt: PureGreen 24 und Gym Wipes. Beide Reiniger entfernen sicher und wirksam Schmutz, Verunreinigungen und Schweiß vom Gerät. PureGreen 24 und die Antibacterial Force-Formel von Gym Wipes sind wirksame Desinfektionsmittel gegen MRSA und H1N1.

PureGreen 24 ist als Spray erhältlich und lässt sich vom Fitnessstudio-Personal mühelos anwenden. Geben Sie das Spray auf ein Mikrofasertuch und wischen Sie das Gerät ab. Verwenden Sie PureGreen 24 auf dem Gerät mindestens 2 Minuten zur allgemeinen Desinfektion und mindestens 10 Minuten zur Bekämpfung von Pilzen und Viren.

Gym Wipes sind große, strapazierfähige, vorbefeuchtete Tücher zur Reinigung des Geräts vor und nach dem Training Verwenden Sie Gym Wipes zur allgemeinen Desinfektion mindestens 2 Minuten lang auf dem Gerät.

Um diese Reinigungsmittel zu bestellen, wenden Sie sich an unseren Kundendienst (1-800-351-3737 oder per E-Mail an: customersupport@lifefitness.com).

Das Display und alle äußeren Oberflächen können auch mit einer milden Seife oder einem nicht scheuernden Haushaltsreiniger gereinigt werden. Verwenden Sie ausschließlich ein weiches Mikrofasertuch. Tragen Sie das Reinigungsmittel vor der Reinigung auf das Mikrofasertuch auf. VERWENDEN SIE KEINE Ammoniak- oder säurehaltigen Reinigungsmittel. VERWENDEN SIE KEINE scheuernden Reinigungsmittel. VERWENDEN SIE KEINE Papierhandtücher. Reinigungsmittel NICHT direkt auf die Geräteoberflächen auftragen.

7.3: Vorbeugender Wartungsplan

Element Wöchentlich Monatlich Halbjährlich
Flaschenhalter/Zubehörablagen Reinigen Prüfen
Befestigungsbolzen Konsole     Prüfen
Konsolenabdeckungen Reinigen   Prüfen
Antriebsriemen     Prüfen
Vorderer Ergo™-Haltegriff Reinigen   Prüfen
Rahmen Reinigen   Prüfen
Vordere und hintere Laufrollen     Prüfen
Befestigungselemente     Prüfen
Einstellfüße   Kontrollieren/Einstellen
Lifepulse Sensoren Reinigen/Prüfen
Motorabdeckung Reinigen Absaugen/Reinigen
Motorelektronikgehäuse     Prüfen
Kunststoffabdeckungen Reinigen Prüfen
Seitliche Handläufe Reinigen   Prüfen
Seitenplattform Reinigen Prüfen
Laufflächen-Zentrierung Prüfen

7.4: Tipps zur Problemlösung – Laufband

Keine Stromzufuhr
Mögliche Ursache Abhilfe
Netzschalter ist nicht in der richtigen Stellung. Netzschalter auf EIN stellen.
Unzureichende Stromzufuhr. Schließen Sie das Laufband an eine geeignete Stromversorgung an. Siehe Erdungsanforderungen.
Hinweis: In Nordamerika verwenden Sie einen mit 20 Ampere abgesicherten Stromkreis für Betriebsstätten oder einen mit 15 Ampere abgesicherten Stromkreis für Heimanwendung.
Messen Sie mit einem Voltmeter die Spannung an der Steckdose. Wenn keine Spannung anliegt, den Sicherungsautomaten an der Schalttafel zurückstellen.
Netzkabel ist beschädigt. Netzkabel austauschen. Wenden Sie sich an den Life Fitness Kundendienst.
Netzkabel ist nicht korrekt an der Steckdose angeschlossen. Netzkabel auf ordnungsgemäßen Anschluss an Steckdose und Laufband prüfen.
Lauffläche verschoben.
Mögliche Ursache Abhilfe
Unebene Bodenfläche. Einstellfüße überprüfen und Laufband waagerecht ausrichten. Lauffläche überprüfen und ggf. neu spannen. Siehe Justieren und Spannen der Lauffläche.
Maximale Geschwindigkeit wird nicht erreicht.
Mögliche Ursache Abhilfe
Benutzer „schiebt“ die Lauffläche. Dies geschieht, wenn der Benutzer schneller läuft als sich die Lauffläche bewegt und er sie so mit den Füßen schiebt. Benutzer anweisen, die Lauffläche nicht zu schieben.
Benutzer „blockiert“ die Lauffläche. Dies tritt bei Benutzern mit hohem Körpergewicht und langsameren Laufbandgeschwindigkeiten auf. Die Lauffläche bleibt „hängen“, wenn der Benutzer langsamer geht als sich die Lauffläche bewegt.
Lauffläche/-deck funktioniert nicht richtig. Die Beschichtung des Laufbetts ist abgenutzt oder die Unterseite der Lauffläche ist verglast (hart, glänzend). Lauffläche und -deck austauschen.
Unzureichende Stromzufuhr. Schließen Sie das Laufband an eine geeignete Stromversorgung an. Siehe Erdungsanforderungen.
Hinweis: In Nordamerika verwenden Sie einen mit 20 Ampere abgesicherten Stromkreis für Betriebsstätten oder einen mit 15 Ampere abgesicherten Stromkreis für Heimanwendung.
Schleifgeräusch unter dem Laufband zu hören.
Mögliche Ursache Abhilfe
Möglicherweise sind Fremdkörper unter dem Gerät eingeklemmt. Das Gerät ausschalten und die Stromversorgung trennen. Bereich unter der Lauffläche und dem Gerät überprüfen. Schmutz oder Fremdkörper entfernen, die den Laufbandbetrieb behindern können.
Keine Anzeige auf dem Display nach dem Einschalten des Laufbands.
Mögliche Ursache Abhilfe
  • Keine Stromzufuhr.
  • Anschlüsse locker.
  • Falsche Konsole oder Stromversorgung.
Alle elektrischen Anschlüsse auf korrekte Verbindung prüfen.
  • AC-Steckdose und Netzkabel
  • Netzkabel am Laufband
  • Netzschalter
  • Alle Konsolenanschlüsse
  • Alle unteren elektronischen Verbindungen

Wenden Sie sich an den Life Fitness Kundendienst.
Laufband wird willkürlich rückgesetzt oder unterbrochen.
Mögliche Ursache Abhilfe
Unzureichende Stromzufuhr. Schließen Sie das Laufband an eine geeignete Stromversorgung an. Siehe Erdungsanforderungen.
Hinweis: In Nordamerika verwenden Sie einen mit 20 Ampere abgesicherten Stromkreis für Betriebsstätten oder einen mit 15 Ampere abgesicherten Stromkreis für Heimanwendung.
Beschädigter Erdungskontakt am Netzkabel. Netzkabel austauschen.
Falscher Anschluss des Netzkabels an der Steckdose. Ordnungsgemäßen Anschluss des Netzkabels an Steckdose und Gerät prüfen.
Handtuch oder anderer Gegenstand hat ggf. während des Trainings Kontakt mit dem Stoppschalter. Alle potenziellen Hindernisse von Display-Konsole und Haltegriff entfernen.
Stoppschalter wird bei sehr leichtem Druck aktiviert oder kehrt nach Aktivierung nur langsam in die Ausgangsstellung zurück. Wenden Sie sich an den Life Fitness Kundendienst.
Stoppschalter-Kabel hat keinen richtigen Kontakt.
Hauptkabelbaum eingeklemmt.
Erdungspfad unterbrochen.

7.5: Know-how

7.5.2: Service und Reparatur

  1. Überprüfen Sie betreffende Problem und schlagen Sie in der Betriebsanleitung nach. Ein Problem kann manchmal dadurch verursacht werden, dass Sie mit dem Produkt und seinen Eigenschaften und Programmen noch nicht vertraut sind.
  2. Die Seriennummer des Geräts befindet sich am hinteren Stützrohr. Notieren Sie diese Nummer. Siehe Etikettenpositionen.
  3. Wenden Sie sich an den Kundendienst in http://www.lifefitness.com.

7.5.3: Justieren und Spannen der Lauffläche

Ziehen Sie immer den Netzstecker des Laufbands aus der Steckdose, bevor das Laufband verschoben oder mit den Händen unter dem Laufband gearbeitet wird.

7.5.4: Laufflächen-Spannschrauben

Dafür ist ein 8-mm-Inbusschlüssel erforderlich. Die hinteren Endkappen des Laufbands sind mit Löchern versehen, die Zugang zu den Laufflächen-Spannschrauben ermöglichen. Diese Spannbolzen erlauben das Justieren und Spannen der Lauffläche ohne Entfernen der Endkappen.

Hinweis: Es ist äußerst wichtig, dass das Laufband vor Durchführung der Zentrierungseinstellungen eben positioniert wird. Ein unebener Stand des Geräts kann zu Fehlausrichtungen der Lauffläche führen. Vor Einstellungen an der hinteren Walze siehe Abschnitt Stabilisierung des Laufbands.

Bevor Sie beginnen, sollten Sie sich den mittleren Achsenpunkt der Heckwalze vor Augen rufen. Für eine optimale Laufflächenspannung sind alle Einstellungen an beiden Seiten der Walze durchzuführen.

Element Beschreibung Anzahl
1 Bandriemen 1
2 Heckwalze 1
3 Achsenpunkt der Heckwalze 1

7.5.5: Spannen einer vorhandenen Lauffläche

  1. Drücken Sie die Starttaste und lassen Sie das Laufband fünf Minuten lang bei 5,0 MPH (8,0 km/h) laufen.
    Hinweis: Nicht auf dem Laufband laufen!
  2. Die Laufflächengeschwindigkeit auf 2,0 MPH (3,2 km/h) verringern. Gehen Sie auf dem Laufband. Umfassen Sie die Handläufe fest und versuchen Sie, die Lauffläche durch festes Auftreten in der Nähe der Motorabdeckung zum Stillstand zu bringen. Nur bei Durchrutschen der Lauffläche mit Schritt 3 fortfahren.
  3. Drücken Sie die Stopptaste, um das Laufband anzuhalten. Die Laufflächen-Spannschrauben auf jeder Seite eine Viertelumdrehung im Uhrzeigersinn drehen.
  4. SCHRITTE 2 und 3 wiederholen, bis die Lauffläche nicht mehr rutscht. Beim Einstellen der Spannschrauben darf eine volle Umdrehung (vier Viertelumdrehungen pro Seite) nicht überschritten werden.
  5. Drücken Sie die Starttaste und lassen Sie das Laufband bei 2,0 MPH (3,2 km/h) laufen, um die korrekte Zentrierung zu überprüfen (siehe „Justierung (Zentrierung) der Lauffläche“).
    Ziehen Sie die Spannschrauben beim Anpassen der Lauffläche nicht zu fest an. Dadurch können die Lauffläche oder die Walzenlager zu stark gespannt bzw. beschädigt werden. Drehen Sie die Spannschrauben nicht um mehr als eine volle Umdrehung in jede Richtung.

7.5.6: Justierung (Zentrierung) der Lauffläche

Für die Zentrierung der Lauffläche werden zwei Personen benötigt.
  1. Suchen Sie die beiden Zugangsbohrungen zu den Laufflächen-Spannschrauben an den Schutzkappen der hinteren Walze.
  2. Eine Person stellt sich auf die Seitenplattformen des Laufbands. Diese Person drückt auf die STARTTASTE und stellt die Laufflächengeschwindigkeit auf 2,5 MPH (4,0 km/h) ein.
  3. Wenn die Lauffläche nach rechts zieht, dreht die zweite Person die rechte Laufflächen-Spannschraube eine Viertelumdrehung im Uhrzeigersinn und dann die linke Laufflächen-Spannschraube eine Viertelumdrehung gegen den Uhrzeigersinn, um die Lauffläche wieder auf die Mitte der Walze einzustellen. Wenn die Lauffläche nach links zieht, die linke Spannschraube eine Viertelumdrehung im Uhrzeigersinn und dann die rechte Spannschraube eine Viertelumdrehung gegen den Uhrzeigersinn drehen, um die Lauffläche wieder auf die Mitte der Walze einzustellen.
    Hinweis: Wenn die Lauffläche an die äußerste Kante der Laufrolle zieht (rechts oder links), muss sie wie oben beschrieben neu zentriert werden.
  4. Wiederholen Sie die Einstellung, bis die Lauffläche zentriert ist. Das Laufband einige Minuten lang bei 6,4 km/h (4,0 MPH) weiterlaufen lassen, um die stabile Zentrierung sicherzustellen.
    Hinweis: Die Laufflächen-Spannschrauben maximal eine volle Umdrehung im oder gegen den Uhrzeigersinn drehen. Reicht dies zum Zentrieren der Lauffläche nicht aus, setzen Sie sich mit dem Life Fitness Kundendienst in Verbindung. Ziehen Sie die Spannschrauben beim Anpassen der Lauffläche nicht zu fest an. Andernfalls können Lauffläche oder Rollenlager zu stark gespannt bzw. beschädigt werden.

7.6: Software-Updates

Das Gerät enthält integrierte Software, die für den ordnungsgemäßen Betrieb und die Sicherheit unerlässlich ist. Um Funktionalität, Sicherheit und Garantieabdeckung zu gewährleisten, muss die Gerätesoftware mit allen vom Hersteller bereitgestellten Updates, Patches und Upgrades („Updates“) auf dem aktuellen Stand gehalten werden.
  1. Benachrichtigung und Überwachung – Der Eigentümer/Betreiber muss (a) beim Hersteller eine gültige E-Mail-Adresse registrieren und aufrechterhalten, um Benachrichtigungen über Aktualisierungen zu erhalten, oder (b) regelmäßig die vom Hersteller vorgesehene Website auf veröffentlichte Aktualisierungs-Hinweise prüfen. Die Nichterfüllung einer der beiden Anforderungen entbindet den Eigentümer/Betreiber nicht von der Verpflichtung, Aktualisierungen zu installieren.
  2. Aktualisierungsmethode – Aktualisierungen werden über den sicheren elektronischen Vertriebskanal des Herstellers bereitgestellt. Der Eigentümer/Betreiber muss die bereitgestellten Anweisungen für die ordnungsgemäße Installation und Implementierung befolgen.
  3. Verantwortung für die Einhaltung – Die Pflicht, sich über Aktualisierungen auf dem Laufenden zu halten, liegt ausschließlich beim Eigentümer/Betreiber. Die Benachrichtigungspflicht des Herstellers gilt als erfüllt, wenn der Hinweis an die registrierte E-Mail-Adresse gesendet oder auf der dafür vorgesehenen Aktualisierungs-Website veröffentlicht wird.
  4. Folgen der Nichtbeachtung – Die Nichtinstallation von Aktualisierungen kann folgende Konsequenzen haben:
    • Ungültige oder eingeschränkte Garantieabdeckung.
    • Aussetzung des technischen Supports.
    • Verminderte Geräteleistung oder Sicherheitsrisiken.
    • Der Hersteller lehnt jede Haftung für daraus resultierende Verletzungen, Schäden oder Verluste ab.

Kapitel 8: Garantie

8.1: Garantieinformationen

Um auf die Garantieinformationen zuzugreifen, verwenden Sie bitte den untenstehenden Link oder scannen Sie den QR-Code.

http://lifefitness.com/warranties

Kapitel 9: Versionshinweise

9.1: Aktualisierungen des Benutzerhandbuchs

6. Juli 2026 (Rev. AC)
Thema Änderungen
Titelseite Hinzugefügt: Atmos‑Home‑Edition
Zusätzliche Informationen Aktualisierter QR-Code
Aufbau
  • Hinzugefügt: Thema „Auspacken und Entsorgung der Verpackung“
  • Link zu zusätzlichen Online‑Informationen gelöscht
Installation der Ferritkerne – Motorenwanne Hinzugefügt: Bilder für die ERP‑Kabelbaugruppen‑Verdrahtung
Befestigen Sie die obere Brückenabdeckung an der Brücken-Schweißbaugruppe. Hinzugefügt: Callouts für die Commercial‑ und Home‑Edition‑Tether‑Baugruppen sowie Hinweise
Spezifikationen Stromversorgung:

Hinzugefügt: Home Edition: Separater 120‑Volt‑, 15‑Ampere‑(US)‑Stromkreis.
Drahtlose Kommunikation:

Hinzugefügter Hinweis: Einige Home‑Edition‑Modelle verfügen möglicherweise nicht über RFID‑Kommunikation
1. Februar 2026 (Rev AB)
Thema Änderungen
Link zu zusätzlichen Online-Informationen Hinzugefügt
Titelseite Hinzugefügt: Bedienungsanleitung
Sicherheitsanweisungen Hinzugefügt: Der Eigentümer der Ausrüstung ist dafür verantwortlich, den Benutzern sämtliche Warnhinweise und Anweisungen zur Verfügung zu stellen.
Formulierung aktualisiert: Freistehende Geräte sind auf einer ebenen, stabilen und waagerechten Fläche aufzustellen.
Hinzugefügt: Das Gerät ist nicht für Zielsetzungen mit hoher Genauigkeit geeignet.
Elektrische Anforderungen Gelöscht: Konsolentabelle
SE4-Kabel am COM-Port installieren Hinzugefügt: HINWEIS zum Zugdraht
Reparatur und technische Daten Hinzugefügt: Thema „Softwareaktualisierung"
Spezifikationen Aktualisiert: Geschwindigkeit 20 km/h
