Kapitel 1: Erste Schritte

1.1: Sicherheitsanweisungen

Lesen Sie vor dem Gebrauch alle Anweisungen.

Vorsicht: Wenn Änderungen oder Modifikationen an diesem Gerät vorgenommen werden, erlischt ggf. die Produktgarantie.
Warnung: Unsachgemäßer oder übermäßiger Gebrauch von Trainingsgeräten kann gesundheitliche Probleme zur Folge haben. Life Fitness Sofern Risikofaktoren vorliegen empfiehlt es sich NACHDRÜCKLICH, sich vor erstmaliger Trainingsaufnahme ärztlich untersuchen zu lassen. Dies gilt für Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholesterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. Sollte es während des Trainings zu Schwindelanfällen, Benommenheit, Schmerzen oder Atemnot kommen, muss das Training sofort beendet werden.
Warnung: Schließen Sie alle Produkte nur an eine ordnungsgemäß geerdete Steckdose an, um Verbrennungen, Feuer, Stromschläge und Verletzungen zu verhindern.
Warnung: Herzfrequenz-Messungssysteme sind manchmal ungenau. Übermäßige Anstrengungen können zu schweren Verletzungen oder zum Tod führen. Wenn Ihnen schwindelig wird, brechen Sie das Training sofort ab.
Warnung: Lassen Sie zwischen der breitesten Stelle des Fahrrads und anderen Objekten einen Abstand von 41 cm (16 in.) auf jeder Seite. Lassen Sie zwischen der Vorder- und Rückseite des Fahrrads zu anderen Gegenständen einen Mindestabstand von 0,9 m (3 ft.) und in der Richtung aus welcher der Zugang zum Gerät erfolgt 0,6 m (2 ft.).

Gefahr: Um das Risiko eines elektrischen Schlags oder Verletzung durch sich bewegende Teile zu vermeiden, trennen Sie das Produkt immer von der Stromversorgung, bevor Sie mit der Reinigung oder mit einer Wartungstätigkeit beginnen.
  • Benutzen Sie das Produkt nicht, wenn es fallen gelassen bzw. anderweitig beschädigt wurde oder das Netzkabel bzw. der Netzstecker beschädigt ist oder das Gerät teilweise in Wasser getaucht wurde. Wenden Sie sich an den Kundendienst.
  • Stellen Sie das Gerät so auf, dass der Benutzer den Netzanschluss erreichen kann. Sollte das Netzkabel beschädigt sein, darf es aus Sicherheitsgründen nur vom Hersteller, einem autorisierten Servicetechniker oder Elektriker ersetzt werden, um Gefahren zu vermeiden.
  • Sollte das Netzkabel beschädigt sein, darf es aus Sicherheitsgründen nur von einem autorisierten Servicetechniker oder Elektriker ersetzt werden, um Gefahren zu vermeiden.
  • Befolgen Sie immer die Hinweise auf dem Display, um die korrekte Bedienung des Gerätes zu gewährleisten.
  • Dieses Gerät darf nicht von Erwachsenen oder Kindern mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, es sei denn, die Verwendung des Geräts erfolgt unter Aufsicht oder mit entsprechenden Anweisungen von einer für ihre Sicherheit verantwortlichen Person.
  • Verwenden Sie das Gerät nicht im Freien, in Schwimmbeckennähe oder in Räumen mit hoher Luftfeuchtigkeit.
  • Verwenden Sie das Produkt nicht, wenn die Lüftungsöffnungen blockiert sind. Dafür sorgen, dass keine Flusen, Haare oder Staub die Lüftungsöffnungen blockieren.
  • Stecken Sie keine Gegenstände in Geräteöffnungen. Sollte versehentlich ein Fremdkörper in eine Öffnung fallen, schalten Sie das Gerät aus, ziehen Sie das Netzkabel aus der Steckdose und versuchen Sie vorsichtig, den Gegenstand zu entfernen. Falls das nicht gelingt, wenden Sie sich bitte an Ihren Kundendienst.
  • Stellen Sie keinerlei Flüssigkeiten auf dem Gerät ab, außer auf der dafür vorgesehenen Zubehörablage oder im Getränkehalter. Empfehlenswert sind Flaschen mit Deckel.
  • Trainieren Sie niemals barfuß. Tragen Sie immer Schuhe. Tragen Sie Schuhe mit geeigneten Sohlen aus Gummi oder anderen rutschfesten Materialien. Tragen Sie keine Schuhe mit Absätzen, Ledersohlen, Stollen oder Spikes. Achten Sie darauf, dass sich keine Steine in den Sohlen befinden.
  • Halten Sie Kleidungsstücke, Schnürsenkel, Handtücher usw. von beweglichen Teilen fern.
  • Solange das Gerät in Betrieb ist, nicht in oder unter das Gerät greifen oder es auf die Seite kippen.
  • Dieses Gerät ist nicht für die Nutzung durch Kinder vorgesehen. Halten Sie Kinder unter 14 Jahren von dem Gerät fern.
  • Erlauben Sie anderen nicht den Benutzer oder das Gerät während des Trainings auf irgendeine Weise zu stören.
  • Geben Sie LCD-Konsolen vor dem Einschalten und Verwenden des Geräts mindestens eine Stunde Zeit, um sich an die Temperatur anzupassen.
  • Wenn das Produkt nicht verwendet wird, empfiehlt Life Fitness den Netzstecker zu ziehen. Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät nicht benutzen und bevor Sie Teile anbringen oder abnehmen.
  • Betreiben Sie diese Produkte nur gemäß der Zweckbestimmung und der Beschreibung in dieser Bedienungsanleitung. Verwenden Sie nur vom Hersteller empfohlenes Zubehör.
  • Freistehende Geräte sind auf einer ebenen, stabilen und waagerechten Fläche aufzustellen.
  • Setzen oder stellen Sie sich nicht auf die Kunststoffverkleidung.
  • Seien Sie vorsichtig beim Auf- und Absteigen vom Fahrrad. Halten Sie sich zur Stabilisierung am Handlauf fest.
  • Lesen Sie alle Warnhinweise auf jedem Produkt, bevor Sie mit dem Training beginnen.
  • Wenn Warnhinweise fehlen oder beschädigt sind, wenden Sie sich sofort an den Kundendienst, um die Warnaufkleber auszutauschen. Die Warnaufkleber sind im Lieferumfang enthalten und sollten vor der ersten Verwendung des Geräts angebracht werden. Life Fitness ist nicht für fehlende oder beschädigte Warnaufkleber verantwortlich.

1.2: Consignes de Sécurité

Veuillez lire toutes les instructions avant usage.

Vorsicht: Toute modification apportée à cet équipement pourrait en annuler la garantie.
Warnung: Des problèmes de santé peuvent survenir en cas d’une utilisation incorrecte ou excessive de l'équipement. Life Fitness Recommande VIVEMENT aux utilisateurs de passer un examen médical complet avant d'entamer un programme d'entraînement, et tout particulièrement dans les cas suivants : antécédents familiaux d'hypertension (pression sanguine trop élevée) ou de pathologies cardiaques, utilisateurs de 45 ans ou plus, tabagisme, hypercholestérolémie (taux de cholestérol sanguin trop élevé), obésité, absence d'exercice physique depuis un an ou plus. Si, pendant l'usage de l'appareil, l'utilisateur éprouve un malaise, des vertiges, des douleurs ou des difficultés à respirer, il doit s'arrêter immédiatement.
Warnung: Pour réduire les risques de brûlures, d’incendies, de décharges électriques ou de blessures, il est essentiel de brancher chaque appareil sur une prise électrique correctement mise à la terre.
Warnung: Les systèmes de surveillance de la fréquence cardiaque peuvent être inexacts. Un exercice trop intensif peut entraîner des blessures graves, voire mortelles. En cas de malaise, interrompez immédiatement la séance d’entraînement.
Warnung: Laissez une distance de 41 cm (16 po) entre la partie la plus large du vélo et les objets se trouvant de part et d’autre. Laissez un dégagement d’au moins 90 cm (3 pieds) entre l’avant ou l’arrière du vélo et les objets alentour, et d’au moins 60 cm (2 pieds) dans la direction qui permet d’accéder à l’appareil.
Gefahr: Pour réduire les risques de chocs électriques ou de blessures en raison des pièces mobiles, débranchez toujours les produits avant de les nettoyer ou de procéder aux tâches d’entretien.
  • Ne faites jamais fonctionner le produit dont la fiche ou le cordon d’alimentation sont altérés ni aucun appareil qui serait tombé, aurait été endommagé ou même partiellement plongé dans l’eau. Contactez le service à la clientèle.
  • Placez l’appareil de façon à ce que l’utilisateur ait accès à la fiche du cordon d’alimentation. Assurez-vous que le cordon d’alimentation n’est pas noué ou tordu et qu’il n’est pas coincé sous un autre appareil ou sous tout autre objet.
  • Si le cordon d’alimentation électrique est endommagé, il doit être remplacé par le fabricant, par un réparateur agréé ou par une personne qualifiée afin d’éviter tout danger.
  • Pour un fonctionnement correct, suivez toujours les instructions de la console.
  • Cet appareil n’est pas destiné à être utilisé par des personnes ou des enfants présentant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, sauf en cas de supervision ou d’instructions relatives à son utilisation par une personne responsable de leur sécurité.
  • N’utilisez pas ce produit à l’extérieur, près d’une piscine ou dans des endroits très humides.
  • N’utilisez jamais le produit avec les ouvertures d’air bloquées. Maintenez les bouches d’aération exemptes de peluches, de cheveux ou de toute autre obstruction.
  • N’introduisez jamais d’objet dans les ouvertures de cet appareil. Si un objet tombe dans l’appareil, mettez ce dernier hors tension, débranchez le cordon d’alimentation et récupérez l’objet avec précaution. Si vous ne pouvez pas l’atteindre, contactez le service d’assistance à la clientèle.
  • Ne placez jamais de liquides d’aucune sorte directement sur l’appareil, sauf si vous disposez d’un support ou d’un plateau pour accessoires. Nous vous recommandons de n’utiliser que des récipients pourvus d’un couvercle.
  • N’utilisez pas ces produits avec les pieds nus. Portez toujours des chaussures. Portez des chaussures à semelles en caoutchouc ou antidérapantes. N’utilisez pas de chaussures à talon, à semelle en cuir, à crampons ou à pointes. Assurez-vous qu’aucun caillou ne s’est incrusté dans les semelles.
  • Éloignez les vêtements amples, les lacets de chaussure et les serviettes des parties mobiles de l’appareil.
  • Ne placez pas les mains à l’intérieur ou sous l’appareil. Ne le faites pas basculer sur le côté durant son fonctionnement.
  • Cet équipement n’est pas destiné à être utilisé par les enfants. Tenez les enfants âgés de moins de 14 ans à l’écart de la machine.
  • Ne laissez aucune personne gêner l’utilisateur ou le fonctionnement de l’appareil pendant l’exercice.
  • Laissez les consoles LCD s’adapter à la température ambiante pendant une heure avant de brancher l’appareil et de l’utiliser.
  • Life Fitness recommande de débrancher le produit quand il n’est pas utilisé. Débranchez-le systématiquement après son utilisation et avant l’ajout et le retrait de pièces.
  • Utilisez cet équipement uniquement aux fins auxquelles il est destiné et de la manière décrite dans le présent manuel. N’utilisez pas d’accessoires non recommandés par le fabricant.
  • Les équipements autonomes doivent être placés sur une base plane, stable et horizontale.
  • Ne vous mettez pas debout ni assis sur les caches en plastique.
  • Montez et descendez avec précaution du vélo. Utilisez les poignées fixes lorsque vous avez besoin de renforcer votre équilibre.
  • Lisez les avertissements sur chaque produit avant de commencer à vous entraîner.
  • Si certaines étiquettes d’avertissement sont manquantes ou endommagées, contactez immédiatement le service d’assistance à la clientèle. Nous vous en fournirons de nouvelles. Les étiquettes d’avertissement sont expédiées avec les appareils et doivent être installées avant utilisation de ces derniers. Life Fitness n’est pas responsable des étiquettes manquantes ou endommagées.

1.3: Einrichtung

1.3.1: Aufstellplatz wählen

Lassen Sie zwischen dem breitesten Teil des Fahrradergometers und anderen Objekten auf beiden Seiten mindestens 41 Zentimeter Platz. Lassen Sie vor und hinter dem Ergometer mindestens 90 Zentimeter Platz.

1.3.2: Stabilisierung des Gerätes

  1. Das Ergometer nach dem Aufbau seitlich hin- und herbewegen, um es auf Stabilität zu prüfen. Sollte das Gerät auch nur leicht wackeln, muss es stabilisiert werden.
  2. Stellen Sie zuerst fest, welcher Justierfuß nicht vollständig auf dem Boden aufliegt.
  3. Die Kontermutter mit einem 17-mm-Maulschlüssel lockern und den Justierfuß durch Drehen auf den Boden absenken.
    Element Beschreibung Anzahl
    1 Gegenmutter 2
    2 Einstellfuß 2
  4. Stellen Sie sicher, dass das Fahrradergometer stabil steht, oder wiederholen Sie das Verfahren, bis das Gerät nicht mehr wackelt.
  5. Ziehen Sie die Kontermutter gegen die Stabilisatorstange an, um die Einstellung zu fixieren.
Hinweis: Stabilisieren Sie das Bike jedes Mal, wenn es umgestellt wird.

1.3.3: Einstellung des Liegeergometersitzes

Ein korrekt eingestellter Sitz ist beim Radfahren äußerst wichtig – dies gilt auch für das Lifecycle Liegeergometer. Ist der Sitz zu nah, werden Knie und Oberschenkelmuskulatur übermäßig belastet. Ist der Sitz zu weit weg, werden Füße, Fußgelenke, Hüften und Knie durch die resultierende Streckbewegung zu stark beansprucht.
  1. Setzen Sie sich auf den Sitz mit der Rücken gegen die Rückenlehne und legen Sie die Fußballen auf die Pedale.
    In der idealen Position erreichen Sie die unterste Pedalstellung, ohne die Knie durchzudrücken oder auf dem Sitz zu rutschen. Die Knie müssen am tiefsten Pedalpunkt leicht angewinkelt sein.

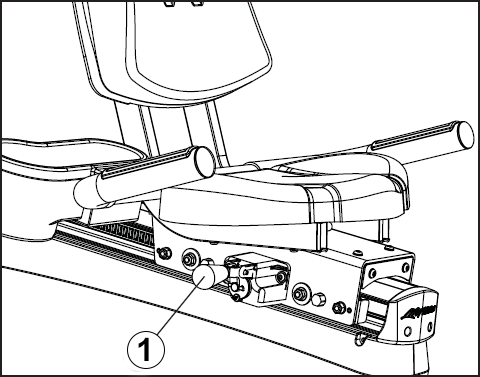

  2. Wenn der Sitz eingestellt werden muss, den federbelasteten Einstellgriff an der rechten vorderen Sitzseite herausziehen.
    Element Beschreibung Anzahl
    1 Federbelasteter Verstellgriff 1
  3. Den Sitz nach vorn oder hinten schieben, um die ideale Position zu erreichen, und den Griff wieder freigeben.
  4. Schieben Sie den Sitz vorsichtig etwas nach vorn oder hinten, um sicherzustellen, dass er fest in der Position fixiert ist.
  5. Die Sitzposition noch einmal prüfen und ggf. einstellen.
Vorsicht: Den Sitz nicht beim Treten der Pedale einstellen. Dadurch oder durch inkorrektes Einführen des Sitzbolzens wird nicht nur das Training unbequem, sondern es können auch Verletzungen verursacht werden.

1.3.4: Einstellen der Pedalschlaufen

Die Pedalschlaufen des Fahrradergometers halten die Füße des Benutzers während des Trainings auf den Pedalen. Die Schlaufen sollten bequem sitzen, jedoch eng genug, dass die Schuhe in keiner Pedalstellung von den Pedalen rutschen. Überprüfen Sie den festen Sitz der Schlaufen vor Beginn des Trainings und stellen Sie die Schlaufen ggf. ein.

Die Fußschlaufenverriegelung mit einer Hand nach oben schieben, um die gerippte Schlaufe zu lockern. Mit der anderen Hand die gerippte Schlaufe unter der Verriegelung hervorziehen. Den Fuß auf das Pedal stellen. Die gerippte Schlaufe über den Fuß legen, um die gewünschte Länge zu bestimmen. Die Schlaufenverriegelung nach oben schieben und die gerippte Schlaufe durch die Verriegelung führen, um die gewünschte Position auszuwählen. Die Schlaufenverriegelung loslassen, um die Schlaufe zu sichern.

Element Beschreibung Anzahl
1 Gurt 2
2 Klammer 2

1.3.5: Einschalten der Konsole

Wenn der Benutzer mit dem Treten der Pedale beginnt, schaltet die automatische Startfunktion des Geräts die Konsole ein. Dadurch leuchten die Anzeigen der Konsole auf und das TEXTFENSTER blinkt mit der Aufforderung: WÄHLEN SIE EIN TRAININGSPROGRA mm MIT DEN PFEILTASTEN AUS ODER DRÜCKEN SIE QUICK START. Wenn der Benutzer innerhalb von 20 Sekunden keine Programmauswahl trifft, startet die Konsole automatisch ein MANUELLES Trainingsprogramm. Wenn der Benutzer die Pedale länger als 15 Sekunden nicht betätigt, wird die Konsole ausgeschaltet. Als Alternative kann der Benutzer die EINSCHALTEN-Taste drücken, um die Konsole einzuschalten.

1.3.6: Verwendung der optionalen Stromversorgung

Die Einheit ist mit einer optionalen Stromversorgungsfunktion ausgestattet, die die Speisung der Konsole durch eine externe Stromquelle ermöglicht. Dadurch muss der Benutzer die Pedale nicht ständig mit einer Mindestgeschwindigkeit treten, um die konstante Stromversorgung der Konsole zu gewährleisten. Mit Hilfe dieser Option können Benutzer, die den Heimtrainer für Reha-Trainingszwecke verwenden möchten, eine Pedalumdrehungsrate wählen, die unter dem Mindestwiderstand liegt, ohne dass die Stromversorgung der Konsole unterbrochen wird.

Diese Stromversorgungsoption erfordert die Bestellung eines optionalen Kits. Wenden Sie sich bzgl. einer Bestellung an den Kundendienst.

1.4: Spezifikationen

Geräteabmessungen
  Activate Konsole Unterteil Lifecycle Liegeergometer
Länge 14 Zoll / 35,56 cm 64 Zoll / 163 cm
Breite 12 Zoll / 30,48 cm 26,5 Zoll / 67,3 cm
Höhe 3,2 Zoll / 8,13 cm 45,2 Zoll / 115 cm
Gewicht 1,09 kg / 2,4 lbs. 66 kg
Versandabmessungen
  Activate Konsole Unterteil Lifecycle Liegeergometer
Länge 17 Zoll / 43,18 cm 66,92 Zoll / 170 cm
Breite 15,5 Zoll / 39,37 cm 17,91 Zoll / 45,5 cm
Höhe 5,5 Zoll / 13,97 cm 32,48 Zoll / 82,5 cm
Gewicht 2,27 kg / 5 lbs. 83,46 kg

Kapitel 2: Reparatur und technische Daten

2.1: Tipps zur Wartung und Pflege

Hinweis: Die Sicherheit des Geräts ist nur garantiert, wenn es regelmäßig auf Schäden und Verschleiß untersucht wird. Bei defekten Teilen darf das Gerät erst wieder nach deren Reparatur bzw. Austausch benutzt werden. Achten Sie besonders auf den Zustand von Verschleißteilen (siehe unten).

Folgende Tipps zu Wartung und Pflege stellen die Funktionsfähigkeit des Geräts sicher:

  • Stellen Sie das Gerät an einem kühlen, trockenen Ort auf.
  • Reinigen Sie die Display-Konsole und alle Außenflächen mit zugelassenen oder geeigneten Reinigungsmitteln (siehe zugelassene und verträgliche Reinigungsmittel) und einem Mikrofasertuch.
  • Lange Fingernägel können die Konsole beschädigen oder verkratzen. Betätigen Sie die Konsolentasten daher mit den Fingerkuppen.
  • Reinigen Sie die Pedaloberflächen regelmäßig.
  • Achten Sie während des Trainings stets auf festen Sitz der Pedalschlaufen.

2.2: Zugelassene und verträgliche Reinigungsmittel

Es wurden zwei bevorzugte Reinigungsmittel von Zuverlässigkeitsexperten genehmigt: PureGreen 24 und Gym Wipes. Beide Reiniger entfernen sicher und wirksam Schmutz, Verunreinigungen und Schweiß vom Gerät. PureGreen 24 und die Antibacterial Force-Formel von Gym Wipes sind wirksame Desinfektionsmittel gegen MRSA und H1N1.

PureGreen 24 ist als Spray erhältlich und lässt sich vom Fitnessstudio-Personal mühelos anwenden. Geben Sie das Spray auf ein Mikrofasertuch und wischen Sie das Gerät ab. Verwenden Sie PureGreen 24 auf dem Gerät mindestens 2 Minuten zur allgemeinen Desinfektion und mindestens 10 Minuten zur Bekämpfung von Pilzen und Viren.

Gym Wipes sind große, strapazierfähige, vorbefeuchtete Tücher zur Reinigung des Geräts vor und nach dem Training Verwenden Sie Gym Wipes zur allgemeinen Desinfektion mindestens 2 Minuten lang auf dem Gerät.

Um diese Reinigungsmittel zu bestellen, wenden Sie sich an unseren Kundendienst (1-800-351-3737 oder per E-Mail an: customersupport@lifefitness.com).

Das Display und alle äußeren Oberflächen können auch mit einer milden Seife oder einem nicht scheuernden Haushaltsreiniger gereinigt werden. Verwenden Sie ausschließlich ein weiches Mikrofasertuch. Tragen Sie das Reinigungsmittel vor der Reinigung auf das Mikrofasertuch auf. VERWENDEN SIE KEINE Ammoniak- oder säurehaltigen Reinigungsmittel. VERWENDEN SIE KEINE scheuernden Reinigungsmittel. VERWENDEN SIE KEINE Papierhandtücher. Reinigungsmittel NICHT direkt auf die Geräteoberflächen auftragen.

2.3: Vorbeugender Wartungsplan

Element Wöchentlich Monatlich Halbjährlich
Konsolen-Overlays Reinigen   Prüfen
Flaschenhalter/Zubehörablagen Reinigen Prüfen
Befestigungsbolzen Konsole     Prüfen
Befestigungselemente     Prüfen
Gestell Reinigen   Prüfen
Kunststoffabdeckungen Reinigen Prüfen Prüfen
Lifepulse Sensoren Reinigen/Prüfen
Pedale und Gurte Reinigen Prüfen
Fußanschläge, Endkappen   Visuelle Kontrolle
Laufflächen-Zentrierung Prüfen
Waagerechte Ausrichtung *Prüfen
Notstopp-Magnet Reinigen/Prüfen
Motorabdeckung Reinigen Absaugen/Reinigen
Motorelektronikgehäuse     Prüfen
Antriebsriemen     Prüfen
Einstellfüße   Kontrollieren/Einstellen
Vordere und hintere Laufrollen     Prüfen
Seitenplattform Reinigen Prüfen
Seitliche Handläufe Reinigen   Prüfen
Ergo™ Vordere Griffstange Reinigen   Prüfen

*Wasserwaage verwenden

2.4: Recyceln Sie den Akku

Bevor das Produkt am Ende seiner Nutzungsdauer entsorgt wird, muss die wiederaufladbare Batterie ausgebaut und recycelt werden. Bei Verwendung einer optionalen externen Stromversorgung muss diese vor dem Ausbau der Batterie abgeklemmt werden.
  1. Um auf den Akku zuzugreifen, verwenden Sie einen Kreuzschlitzschraubendreher, um die hinteren Abdeckungen zu entfernen.
  2. Um den Akku zu entnehmen, ziehen Sie das Kabel ab.
  3. Entfernen Sie die beiden Schrauben, mit denen der Akku befestigt ist.
  4. Den Akku nach Vorschrift entsorgen.

2.5: Service und Reparatur

  1. Ermitteln Sie das Störungssymptom und lesen Sie die relevanten Stellen im Benutzerhandbuch nach. Ein Problem kann manchmal dadurch verursacht werden, dass Sie mit dem Produkt und seinen Eigenschaften und Programmen noch nicht vertraut sind.
  2. Schreiben Sie die Seriennummer des Geräts auf; die Nummer ist auf einem Schild an der Rückseite des Geräts in der Nähe des Fußanschlags aufgeprägt.
  3. Wenden Sie sich an den Kundendienst in http://www.lifefitness.com.

Kapitel 3: Aufbau

3.1: Befestigungsmaterial und erforderliche Werkzeuge

Teileliste
Artikelnummer Beschreibung Anzahl
1 Unterteil Liegeergometer 1
2 Stabilisator 2
3 Sechskantschraube (M8 x 16 mm Flachrundkopf mit Bund) 12
4 Einzelsäule / Konsolenbaugruppe 1
5 Sitzschlittenbaugruppe 1
6 M8 X 20 mm Innensechskant-Halbrundschraube 8
7 Griffstange Einzelsäule 2
8 M8 X 15 mm Innensechskant-Halbrundschraube 4
9 Griffstange Sitz 1
10 M8 Unterlegscheibe 8
11 Becherhalter Sitz 1
12 M5 x 8 mm Kreuzschlitz-Flachkopfschraube 4
13 Rückenpolster 1
14 Sitz 1
15 M6 X 55 mm Bolzen 8
16 M6 Unterlegscheibe 8
17 Pedal 2
18 Konsole 1
19 M5 x 12 mm Kreuzschlitz-Flachkopfschraube 4
20 M4 X 16 mm Kreuzschlitz-Flachkopfschraube 11
21 Stromkabelhalterung 1
22 Kunststoff-Durchführungshülse 2
23 Tretkurbelarm 2
24 Sechskantschraube (M8 x 30 mm Flachrundkopf mit Bund) 2
25 Kappe 2
Benötigtes Werkzeug
  • Kreuzschlitzschraubendreher , #2
  • 10-mm-Steckschlüssel
  • 13-mm-Steckschlüssel
  • 14-mm-Steckschlüssel
  • 5-mm-Innensechskantschlüssel
  • 15-mm-Pedalschlüssel
  • 17-mm- Gabelschlüssel
Befestigungselemente

3.2: Aufbauverfahren

Wichtig: Sicherstellen, dass alle Befestigungsteile festgezogen sind.
